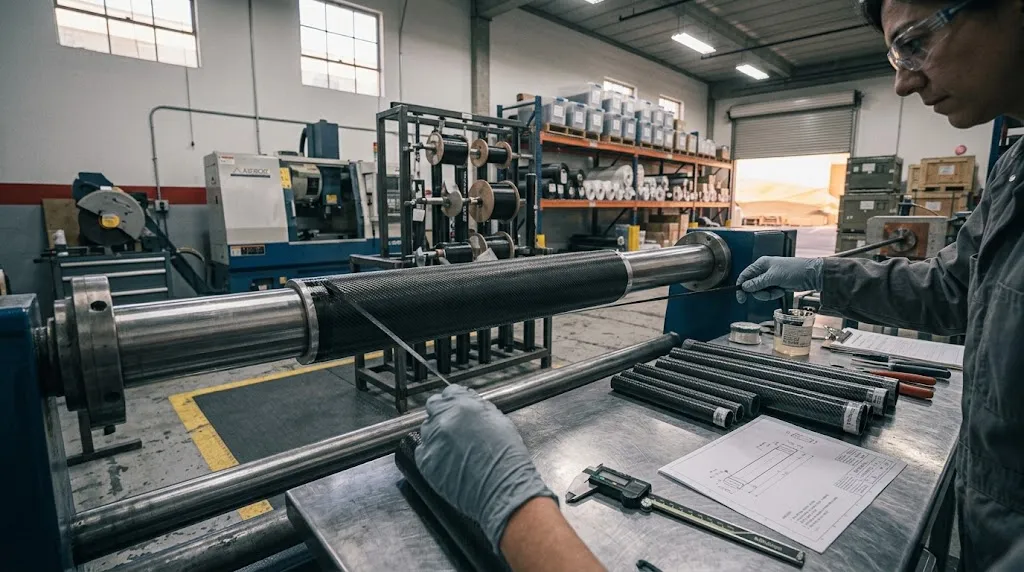

أنبوب الكربون حسب الطلب: القطر الخارجي وسماكة الجدار والتسامحات

مقدمة

معظم المشاريع التي تتجاوز مقاسات الأنابيب المتوفرة في الكتالوج تصل في نهاية المطاف إلى طلب أنبوب كربون حسب الطلب: قطر خارجي غير مدرج، أو سماكة جدار مضبوطة على عزم ثني معيّن، أو طول قطع يمنع الهدر على خط الإنتاج. الطلب المخصص ليس مجرد إرسال مرسوم إلى المصنع. العرض الذي تحصل عليه يعتمد على الطريقة القادرة على الحفاظ على تسامحاتك، وكيف تُحدَّد ألياف الاتجاه، وماذا يعني حجم الكمية من تكاليف القوالب الجديدة. يشرح هذا الدليل الأرقام الثلاثة التي تُشكّل كل عرض سعر، ويقارن طرائق اللفّ والسحب والتلف، ويوضّح ما يشكّل سعر أنبوب الكربون بالطول المطلوب، ويلقي الضوء على كيفية تقييم مورّد الأنابيب قبل توقيع أول أمر شراء.

لماذا يتفوّق الطلب المخصص على مقاسات المخزون

تنقص أنابيب المخزون نطاق قطر خارجي ضيق، عادة بين 6 و30 مم بسماكة 1-3 مم. يكفي هذا النطاق للإطارات الهوائية والحوامل الخفيفة، لكنه يفشل سريعًا في التركيبات الهندسية. يحتاج الذراع الآلي إلى عزم قطري ثانٍ محدّد لتحقيق هدف انحناء، وأنبوب عمود التدوير إلى ألياف لولبية لتحمل العزم، ومجموعة الأعمدة القابلة للطي إلى مطابقة القطر الخارجي والداخلي بحيث تنزلق الفواصل بلا ارتخاء. في كل حالة، الهندسة هي التصميم نفسه، لا مدخلًا يمكن تعديله حول الكتالوج.

يُلغي الطلب المخصص أيضًا تكاليف خفية. شراء أنبوب مخزوني بطول مترَين لتصنيع قطع بطول 1.4 متر يهدر المادة ووقت المخرطة. تحديد طول أنبوب الكربون المطلوب ينقل القطع إلى المصنع حيث يُنفَّذ مرة واحدة على تجهيزات قطع مربّع بدقة. للبرامج التي تتجاوز نحو 50 قطعة سنويًا، استهلاك عهدة التجهيز مع القطع في المصنع يتفوّق عادةً على مجموع سعر المخزون والهدر والعمليات الثانوية.

• حرية الهندسة: قطر خارجي نحو 3-300 مم، سماكة 0.3-10 مم حسب الطريقة، مع بنية ألياف تطابق مسار التحميل.
• ضبط التسامح: يمكن الحفاظ على الأبعاد الحرجة وفق فئة التطبيق بدل قبول ما يسمح به المخزون.
• توريد بالطول الصافي: تصل الأنابيب مقطوعة ومُربَّعة الأطراف ومشطوفة الحواف، ما يقلّل العمليات الداخلية.
• قابلية التتبع: ترتبط دفعات الإنتاج بدرجة الألياف ودورة التصليح وسجلات الفحص للصناعات المنظَّمة.

القطر الخارجي والسماكة والتسامح: الأرقام التي تحدّد العرض

يبدأ كل عرض سعر بثلاثة أرقام. اكتبها بدقّة في طلب السعر فيتحوّل التسعير إلى جولة واحدة؛ واتركها غامضة وستภาพยِد المفاوضة أسابيع. تختلف قدرات التسامح بقوّة بحسب الطريقة، فطابق الطريقة مع المتطلب قبل مقارنة الأسعار:

البُعد	القدرة النموذجية	ملاحظات
القطر الخارجي	3-300 مم	السحب بالصبّ يغطي المقاطع الصغيرة الثابتة؛ اللفّ والتلف يغطّيان المتوسط والكبير.
سماكة الجدار	0.3-10 مم	الجدران الرقيقة دون 0.5 مم تحتاج ترصيفًا دقيقًا؛ السماكة فوق 5 مم تزيد مخاطر التصليح والفراغات.
تسامح القطر الخارجي	±0.1 إلى ±1.0 مم	الأنابيب المسبوقة بالسحب تبلغ ±0.1-0.2 مم؛ الملفوفة ±0.2-0.5 مم؛ المتلفوفة بالتدوير ±0.5-1.0 مم.
تسامح القطر الداخلي	±0.15 إلى ±1.0 مم	يتشكّل القطر الداخلي على القالب في اللفّ وغالبًا ما يكون أدق من التلف الحرّ.
طول القطع	±0.5 مم نموذجيًا	تجهيزات القطع المربّع تحافظ على عمودية الأطراف ضمن 0.2-0.5 مم.
الاستقامة	0.5-1.0 مم لكل 1000 مم	الأنابيب الطويلة الرقيقة ترتخي قليلًا بعد فكّ القالب؛ حدّدها إن كانت تنزلق في محامل خطّية.

يحافظ قاعدتان عمليتان على صدق طلب السعر. الأولى: التسامح يحدّد الطريقة — طلب ±0.1 مم لأنبوب متلفوف قطره 200 مم يعيدك إلى اللفّ أو المعالجة الآلية، والسعر سيعكس ذلك. الثانية: لا تشّدد إلا ما يحتاجه التركيب فعليًا. تكاد مصدّة الكاميرا لا تحتاج القطر الخارجي أدق من ±0.5 مم؛ والتحميض الدقيق قد يحتاج داخليًا ±0.1 مم وسطحًا مصقولًا من الداخل. كل درجة تشديد تُقصي طرائق من القائمة وترفع تكلفة القطعة.

طرائق التصنيع: اللفّ على القالب والسحب بالصبّ والتلف

يمكن إنتاج الهندسة نفسها بثلاث طرائق رئيسية تختلف في التكلفة والتسامح والخصائص الميكانيكية. اختيار الطريقة قبل طلب العروض يمنع الخطأ الكلاسيكي في مقارنة سعر السحب بالصبّ مع تسعير اللفّ وخلال أن المورّد يبالغ في هامشه.

الجانب	اللفّ على القالب	السحب بالصبّ	التلف بالتدوير
بنية الألياف	شرائط أحادية الاتجاه 0/±45/90 مع ترصيف متوازن	شبه 0 درجة بالكامل مع حدّ أدنى من التماسك الدائري	لفّات دائرية ولولبية بزاوية لكل طبقة
نطاق القطر المناسب	8-150 مم	3-50 مم بمقاطع ثابتة	25-300 مم فأكثر
أداء العزم	ممتاز مع طبقات ±45 درجة	ضعيف بلا طبقات دائرية	ممتاز؛ زاوية التلف مضبوطة على العزم
جودة السطح	طبقة خارجية ناعمة من القالب	منتظمة ومطفية قليلًا	سطح مضلّع ما لم يُصقل لاحقًا
تكلفة العهدة	طقم قوالب لكل قطر	عدّة سحب منخفضة التكلفة لكل مقطع	قالب لكل قطر وماكينات أكبر
الحد الأدنى النموذجي للطلب	10-50 قطعة	50-500 قطعة	10-100 قطعة

يهيمن اللفّ على القوالب على الأنابيب الإنشائية الدقيقة لأن القالب يضبط القطر الخارجي والداخلي معًا ويُصمَّم الترصيف طبقة بطبقة. يتفوّق السحب بالصبّ بالسعر عند الحجم على المقاطع الثابتة ويقدّم أضيق تسامحات القطر الخارجي، لكن بنية 0 درجة تسود أداءً ضعيفًا على العزم والثني الدائري. التلف بالتدوير هو الخيار الافتراضي للأنابيب كبيرة القطر الحرجة تحت الضغط والعزم حيث تصبح زوايا التلف جزءًا من التصميم.

تسعير أنبوب الكربون المخصص: ما الذي يوجّه التكلفة

وسع سعر الأنابيب المخصّصة واسع لأن العرض يجمع المادة والطريقة والعهدة والفحص. فهم عوامل التوجيه يتيح مقايضة المواصفات بالتكلفة دون إضعاف التصميم:

• درجة الألياف: فئة المعياري الممتد من T300 هي الأساس؛ فئة T700 تضيف نحو 15-20 بالمئة من قوة الشد مقابل زيادة معتدلة؛ والدرجات عالية الممتد تتعدّى أضعاف السعر ونادرًا ما تُبرَّر خارج الطيران والقياس الدقيق.
• تعقيد الترصيف: الترصيف باتجاه واحد الأرخص؛ وإضافة طبقات ±45 و90 درجة تزيد وقت التجهيز والفحص لكنها تقدّم أداء العزم والمقاومة للانضغاط.
• استهلاك العهدة: القوالب الجديدة تكلفة لمرة واحدة تُوزَّع على الطلب. تجميع الأقطار المتشابهة عند مورّد واحد يبقي بند العهدة منخفضًا.
• فئة التسامح: كل درجة تشديد فوق القدرة الافتراضية تضيف عمل تجهيزات وتكرار قياس ومخاطرة هدر.
• الحجم والطول: الأنبوب الأطول يقلّل عمليات الأطراف لكل متر؛ والكمية تحدّد كم مرّة يتكرر دورة التصليح.

كمرجع عملي، تقع الأنابيب الملفوفة على القالب من الفئة المعيارية الممتدّة غالبًا في نطاق من وحدات إلى عشرات الدولارات للمتر عند دفعات من 50 قطعة، بينما تجلس المقاطع المسبوقة بالسحب عند 500 قطعة فأكثر أدنى من ذلك. اعتبر هذه نطاقات توجيهية فقط؛ طلب السعر الذي يذكر التسامحات صراحةً سيعيد الأرقام الحقيقية.

كيف تتحقّق من مورّد أنابيب الكربون

العرض السعر لا يساوي أكثر من الجودة خلفه. قبل تسليم الطلب إلى مورّد أنابيب الكربون، نفّذ تحقّقًا قصيرًا يختبر القدرة لا الادّعاءات التسويقية:

• توثيق الطريقة: اسأل أي طريقة يقترحون لهندستك ولماذا. المورّد الجدير يشرح بعبارات بسيطة موازنة التسامح مع بنية الألياف.
• خطة الفحص: اطلب طريقة قياس القطر الخارجي والسماكة والانحراف، وحدّد إن كانت التقارير تُرسَل مع كل دفعة أم عند الطلب.
• سياسة العيّنات: عيّنات أولى مع تقرير أبعاد تكلفة ضئيلة وتكشف مشكلات التجهيز قبل الالتزام بالأدوات.
• تتبّع المادة: تأكّد من تسجيل درجة الألياف ونظام الراتنج وسجلات التصليح لكل دفعة، خاصة للبنية أو الاستخدامات المنظَّمة.
• مطابقة الطاقة: تأكّد أن الحجم السنوي لا يزدحم خطّهم، واسأل عن إعادة الطلبات المستعجلة بالتسامح نفسه.

المورّدون الذين يجيبون على هذه النقاط الخمس بتفاصيل لا بشعارات هم من يسلّمون أنابيب قابلة للتكرار. أما من يتهرب من أسئلة الفحص فغالبًا ما يسجّل تشتّت الجودة في ميزانية إعادة العمل لديك لاحقًا.

الأسئلة الشائعة

ما هو الحد الأدنى للكمية في أنابيب الكربون المخصّصة؟

تبدأ معظم برامج اللفّ من 10-50 قطع لأن القوالب تُجهَّز ويُجدوَل دورة التصليح. قد يبدأ السحب بالصبّ بأقل من ذلك إن وُجدت عدّة مطابقة، لكن العدد الجديد يحتاج عادة 50 قطعة فأكثر لتغطية الإعداد. الكميات النموذجية من 1-5 قطع ممكنة عبر قطع مخرَّطة من لوح المخزون أو ترصيف قصير بسعر وحدة أعلى.

هل يستطيع المورّد مطابقة عيّنة أنبوب أرسلها؟

نعم، شريحة أن تزوّده بالأبعاد والسماكة ونيّة اتجاه الألياف وحالة التحميل. العيّنة المادية تسرّع الهندسة العكسية، لكن بدون سجل الترصيف الأصلي سيعيد المورّد بناء الأنبوب من القياس والأهداف الميكانيكية. توقّع تطابقًا وثيقًا في الأبعاد وصلابة ضمن بضعة بالمائن، وتعتمد القوة الدقيقة على الترصيف المعاد بناؤه.

كيف أحدّد اتجاه الألياف بلا مرسوم هندسي؟

صِف التحميل السائد: الثني النقي يفضّل طبقات 0 درجة مع تغليف دائري 90 درجة للثني الجانبي؛ العزم يحتاج طبقات ±45 درجة؛ والتحميل المركّب يحتاج رصيفًا شبه أيزوتروبي. يحوّل المورّدون هذه الأوصاف إلى جداول ترصيف ويقترحون تعديلات إذا تعارضت نيّتك مع قابلية التصنيع. إن وُجدت أرقام صلابة فشاركها؛ يستطيع المورّد استنتاج الترصيف عكسيًا من صلابة الثني أو العزم المطلوبة.

كم مدة الإنجاز التي أخطّط لها في أول طلب؟

خطوتان إلى أربع أسابيع نموذجية للأنابيب الملفوفة عند توفّر العهدة لقطرك؛ أضف أسبوعًا إلى أسبوعين إن احتاجت قوالب جديدة. يعتمد زمن السحب بالصبّ على توفّر العدّة. الأنابيب المتلفوفة كبيرة القطر تسير عادة ثلاثة إلى خمسة أسابيع مع التصليح والفحص. تأكّد أن الجدول يتضمّن تقرير العيّنة الأولى لا اكتمال التصليح فقط.

الخاتمة

ينجح طلب أنبوب الكربون المخصص حين يبدأ طلب السعر بأبعاد القطر الخارجي وسماكة الجدار وفئات التسامح بدقة، ويسمّي طريقة التصنيع التي تتطلّبها هذه التسامحات، ويُوجَّه إلى مورّد لديه عملية وفحص موثّقان. طابق البنية مع التحميل، وشدّد الأبعاد التي يحتاجها التركيب فقط، وقدّر القدرة بعيّنة أولى قبل التوسّع. بهذا الأسلوب تصل الأنابيب بالطول الصافي وتحافظ على هندستها بين الدفعات وتكلف أقل من مسار المخزون مع الهدر الذي تحلّ محلّه.

تصنع YongXian أنابيب كربون ملفوفة على القالب ومسبوقة بالسحب ومتلفوفة بالتدوير وفق مواصفات مخصّصة مع تقرير فحص لكل دفعة. استعرض مجموعة أنابيب الكربون أو تواصل مع فريق الهندسة وأرسل القطر الخارجي والسماكة والتسامح والحجم السنوي للحصول على عرض سعر.
