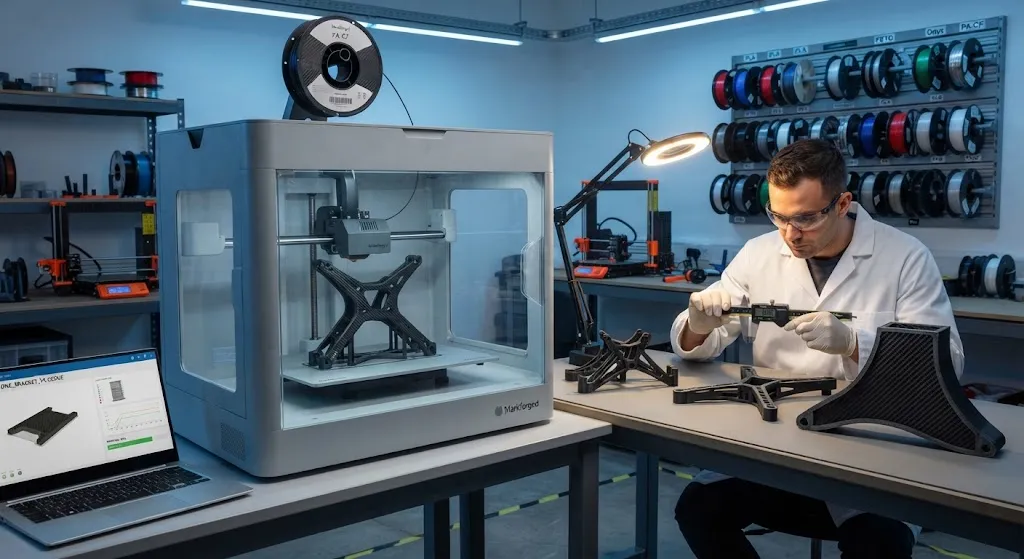

قطع ألياف الكربون المطبوعة ثلاثية الأبعاد: الدليل الشامل

مقدمة

تُنتج قطع ألياف الكربون المطبوعة ثلاثية الأبعاد بتقنيتين مختلفتين تماماً كثيراً ما يُخلط بينهما. الأولى، والأكثر شيوعاً بكثير، هي الطباعة بالخيوط (FDM) بخيط مقوى بألياف كربون مقطعة — مصفوفة نايلون أو ما شابه قوية وصلبة وأكثر متانة بكثير من الخيط العادي، لكنها ما تزال قطعة لدن حراري تقليدية. والثانية هي الطباعة بالألياف المتصلة، حيث يضع الطابعة حزم ألياف كربون متصلة داخل القطعة أثناء الطباعة، منتجاً قطعاً بنسبة قوة إلى وزن تقترب من المركبات المقولبة. غيّرت كلتا التقنيتين كيفية صنع المهندسين للنماذج الأولية والقطع الإنشائية، لكنهما تؤديان أدواراً مختلفة جداً في دورة تطوير المنتج.

يشرح هذا الدليل كيفية عمل كل تقنية، والقوة والصلابة التي يمكنك توقعها فعلياً، وقواعد التصميم التي تجعل القطع موثوقة، وكيفية شراء قطع ألياف الكربون المطبوعة ثلاثية الأبعاد — من النماذج الأولية المكتبية إلى مخرجات مكاتب الخدمة بمستوى الإنتاج.

قطع ألياف الكربون المطبوعة ثلاثية الأبعاد: الألياف المقطعة والمتصلة

يقارن الجدول أدناه التقنيتين على الخصائص الأهم للمهندسين:

الخاصية	خيوط الألياف المقطعة (FDM)	الطباعة بالألياف المتصلة
المصفوفة النموذجية	نايلون أو PETG أو PLA أو PA-CF	نايلون أو PEEK مع حزم كربون
قوة الشد	50-120 ميجا باسكال	400-800 ميجا باسكال
معامل الشد	4-10 جيجا باسكال	40-120 جيجا باسكال
الكسر الحجمي للألياف	10-20% مقطعة	30-50% متصلة
تكلفة القطعة	منخفضة — مناسبة للمكتبية	مرتفعة — أنظمة صناعية أو مكاتب خدمة
حجم البناء	كبير، غالباً 300 مم فأكثر	أصغر، عادةً 200-400 مم
خصائص الاتجاه Z	التصاق طبقات ضعيف	بين الطبقات ضعيف؛ في المستوى قوي

خيوط الألياف المقطعة هي الخيار الصحيح عندما تحتاج قطعة صلبة ومتينة وسهلة الطباعة وأقوى بكثير من البلاستيك العادي — الركائز والتجهيزات والأغلفة والنماذج الأولية. الطباعة بالألياف المتصلة هي الخيار الصحيح عندما تحمل القطعة حملاً حقيقياً وتحتاج صلابة بمستوى المركبات، مثل الأقواس والإطارات الإنشائية ومكونات الطائرات بدون طيار، وعندما تبرر التكلفة الأعلى لكل قطعة بالأداء.

القوة والصلابة التي يمكنك توقعها

تعتمد الخصائص الميكانيكية لقطع ألياف الكربون المطبوعة ثلاثية الأبعاد على التقنية والمواد واتجاه الطبقات المطبوعة. نقاط رئيسية من الاختبارات والبيانات المنشورة:

• قطع الألياف المقطعة أصلب بنحو 2-4 مرات من نفس القطعة المطبوعة بالنايلون أو PETG العادي، وأقوى بنحو 30-50%، لأن الألياف تقوّي المصفوفة وتحسّن الاستقرار الأبعادي أثناء الطباعة.
• تقترب قطع الألياف المتصلة من خصائص المركبات المقولبة في مستوى الألياف المطبوعة: قوة شد 400-800 ميجا باسكال ومعامل 40-120 جيجا باسكال قابلة للتحقيق مع حزم كربون قياسية، وإن كانت الخصائص تنخفض بشدة عبر الطبقات المطبوعة.
• تبقى قوة الاتجاه Z (بين الطبقات) هي المحور الضعيف في كلتا التقنيتين. يجب توجيه القطع بحيث تعمل أعلى الأحمال في مستوى الطبقات وليس عبرها.
• التلدين والمعالجة اللاحقة يساعدان: يمكن للمعالجة الحرارية رفع تبلور مصفوفات النايلون، ويمكن تشغيل قطع الألياف المتصلة ولصقها مثل المركبات التقليدية.

النتيجة العملية: يمكن لقطعة الألياف المتصلة أن تحل محل قوس ألمنيوم بجزء من الوزن للعديد من التطبيقات الإنشائية، بينما تُعد قطعة الألياف المقطعة بلاستيكاً عالي الأداء وليس مركباً.

قواعد تصميم قطع ألياف الكربون المطبوعة ثلاثية الأبعاد

سواءً صممت قطعاً لطابعك الخاص أو لمكتب خدمة، تحدد هذه القواعد النجاح:

• وجّه الأحمال في مستوى الطباعة: يحمل المستوى X-Y الألياف؛ والمحور Z محدود بالتصاق الطبقات. صمم القطعة بحيث تعمل الأحمال الأولية على طول اتجاه الألياف المطبوعة.
• استخدم الألياف المتصلة حيث تتركز الأحمال: يمكن تقوية الأضلاع والحواف ومسارات الحمل بألياف متصلة بينما يُطبع جسم القطعة بخيوط الألياف المقطعة — استراتيجية هجينة توازن القوة والتكلفة.
• حدد المادة والكسر الحجمي صراحةً: عبارة "طباعة ألياف كربون ثلاثية الأبعاد" غامضة. اذكر المصفوفة (نايلون PA-CF أو PETG-CF إلخ) ونوع الألياف (مقطعة أو متصلة) والكسر الحجمي المطلوب.
• احسب لسطح الطبقات المتدرج: القطع المطبوعة لها خطوط طبقات ظاهرة وسطح أخشن من القطع المقولبة. حدد التشغيل الآلي أو التنعيم بالبخار حيث تكون الإحكام أو المظهر مهمين.
• اطلب أوراق البيانات وعينات الاختبار: يقدم المورّد الموثوق بيانات ميكانيكية للمادة المحددة واتجاه الطباعة، وليس أرقاماً تسويقية عامة.

تنطبق هذه القواعد بالتساوي على الطابعات المكتبية والأنظمة الصناعية؛ الفرق في التحكم بالعملية والتوثيق، ولهذا تُنتج القطع الإنتاجية بشكل متزايد من مكاتب الخدمة المؤهلة.

قطع ألياف الكربون المطبوعة ثلاثية الأبعاد عبر الصناعات

قطع ألياف الكربون المطبوعة ثلاثية الأبعاد قيد الاستخدام الإنتاجي في عدة قطاعات:

• التجهيزات والركائز: ركائز وتجهيزات خفيفة ومستقرة الأبعاد تُنتج أسرع وأخف في المناولة من نظيراتها المعدنية المشغَّلة.
• الروبوتات والأتمتة: المؤثرات النهائية والماسكات والأذرع خفيفة الوزن حيث يحسّن تقليل الكتلة وقت الدورة ويخفض حمل المحرك.
• الطائرات بدون طيار: الإطارات وحوامل المحركات ومساند الهبوط المنتجة بسلاسل صغيرة دون أدوات قولبة مكلفة.
• السيارات: الأقواس ومجاري الهواء والقطع الأولية للمركبات ورياضة السيارات حيث يجعل الحجم المنخفض التصنيع الإضافي أسرع مسار.
• الطيران: قطع غير إنشائية وثانوية الإنشاء وأدوات ونماذج أولية مؤهلة بعمليات مضبوطة مع تتبع مواد موثق.
• الطبية والأجهزة المساعدة: أجهزة تقويم ودعامات وأطراف اصطناعية مخصصة تُطبع هندستها الخاصة بالمريض مباشرة من الفحوصات.

النمط المشترك هو الحجم المنخفض إلى المتوسط والهندسة المعقدة والحاجة إلى قوة تتجاوز ما توفره اللدائن الحرارية العادية — وهو بالضبط ما ينافس فيه التصنيع الإضافي التشغيل الآلي والقولبة بنجاح.

التكلفة واختيار المزود

تتفاوت تكلفة قطع ألياف الكربون المطبوعة ثلاثية الأبعاد كثيراً. تكلف خيوط الألياف المقطعة نحو 2-5 أضعاف الخيط العادي لكل كيلوغرام، وتُسعر القطع المكتبية وفق ذلك. أما قطع الألياف المتصلة فأغلى بكثير بسبب الطابعات الصناعية المطلوبة وعملية البناء الأبطأ؛ ويعكس تسعير مكاتب الخدمة عادةً المادة ووقت الآلة ودعم التصميم للتصنيع الإضافي. كقاعدة، يكون التصنيع الإضافي أكثر تنافسية دون بضعة آلاف من الوحدات، حيث لا يمكن إطفاء تكلفة أدوات القولبة، وبالنسبة للهندسات التي تتطلب عدة قطع مشغَّلة متصلة ببعضها.

عند اختيار المزود، تحقق من ثلاثة أشياء: نظام المواد المحدد وبياناته الميكانيكية المنشورة، واتجاه الطباعة واستراتيجية الألياف المقترحة لحالة التحميل لديك، ووثائق الجودة — سجلات الدفعات وفحص الأبعاد وتتبع المواد. المزود القادر على شرح هذه التفاصيل أكثر قيمة بكثير من الذي يقتبس السعر فقط، خاصةً للقطع الإنشائية أو المتعلقة بالسلامة.

الأسئلة الشائعة

هل قطع ألياف الكربون المطبوعة ثلاثية الأبعاد قوية فعلاً مثل ألياف الكربون المقولبة؟

لا — ليس في جميع الاتجاهات. يمكن لقطع الألياف المتصلة أن تصل إلى قوة شد 400-800 ميجا باسكال ومعامل 40-120 جيجا باسكال في مستوى الألياف المطبوعة، وهو ما يقترب من أداء المركبات المقولبة. ومع ذلك، تبقى قوة الاتجاه Z (بين الطبقات المطبوعة) ضعيفة في كل من الطباعة بالألياف المقطعة والمتصلة، لذا فإن القطعة المطبوعة ليست متجانسة الخواص أبداً مثل مركب مقولب مرتّب الطبقات بشكل صحيح. قطع خيوط الألياف المقطعة أصلب بنحو 2-4 مرات من النايلون أو PETG العادي لكنها أقل بكثير من قوة المركبات المقولبة. المقارنة الصحيحة خاصة بالتطبيق: للأقواس والإطارات المحملة في المستوى، يمكن للطباعة بالألياف المتصلة أن تحل فعلاً محل القطع المقولبة وحتى الألمنيوم؛ أما للأحمال متعددة الاتجاهات فتبقى المركبات المقولبة متفوقة.

هل يمكن لقطع ألياف الكربون المطبوعة ثلاثية الأبعاد أن تحل محل قطع الألمنيوم المشغَّلة آلياً؟

في كثير من الحالات نعم، مع تحفظات مهمة. يمكن لقطعة الألياف المتصلة أن تطابق صلابة قوس الألمنيوم بجزء من الوزن، كما تسمح حرية تصميم الطباعة بهندسات محسّنة تقلل عدد القطع — يمكن أن تصبح عدة قطع مشغَّلة قطعة واحدة مطبوعة. التحفظات هي: درجة الحرارة — تتحمل قطع الألمنيوم درجات حرارة تشغيل تتجاوز معظم مصفوفات البوليمر؛ الدقة — القطع المطبوعة لها أسطح متدرجة الطبقات وتفاوتات أوسع من المعدن المشغَّل ما لم تُشغَّل لاحقاً؛ والاعتماد — للتطبيقات الحرجة للسلامة يجب تأهيل عملية الطباعة وتوثيقها. بالنسبة للنماذج الأولية والإنتاج منخفض ومتوسط الحجم في بيئات حرارية معتدلة، تكون طباعة ألياف الكربون ثلاثية الأبعاد غالباً أسرع وأخف وأرخص من التشغيل الآلي.

ما أفضل مادة لطباعة ألياف الكربون ثلاثية الأبعاد؟

بالنسبة لمعظم القطع الهندسية، فإن النايلون المقوى بألياف الكربون (PA-CF) هو أفضل خيار شامل: فهو يجمع قوة ومتانة عالية، وامتصاص رطوبة منخفضاً نسبياً مقارنة بالنايلون غير المعبأ، والتصاق طبقات ممتازاً، ومقاومة للانثناء المتكرر والصدمات. PETG-CF بديل جيد أقل تكلفة مع طباعة أسهل وصلابة جيدة، وإن كان أقل متانة من PA-CF. PLA-CF رخيص ومستقر الأبعاد لكنه هش وغير مناسب للبيئات الحاملة أو الدافئة. للتطبيقات الصعبة، يوفر PEEK وPEKK مع الألياف المتصلة أعلى مقاومة حرارية وقوة، لكنهما يتطلبان طابعات عالية الحرارة وتحملان علاوة تكلفة كبيرة. اختر المصفوفة حسب بيئة الخدمة — درجة الحرارة والمواد الكيميائية والصدمات — واختر الألياف المقطعة أو المتصلة حسب مستوى الحمل.

الخاتمة

تحتل قطع ألياف الكربون المطبوعة ثلاثية الأبعاد مكاناً محدداً بوضوح في مشهد التصنيع: فهي تجلب صلابة بمستوى المركبات إلى التصنيع الإضافي، مما يتيح قطعاً إنشائية خفيفة الوزن وأدوات وإنتاجاً بسلاسل صغيرة يكون قولبتها غير اقتصادية. خيار التقنية واضح — خيوط الألياف المقطعة لقطع بلاستيكية عالية الأداء، والألياف المتصلة لأحمال إنشائية حقيقية — وقواعد التصميم ومواصفات المواد ووثائق الجودة التي تجعل القطع موثوقة راسخة الآن.

إذا كنت تقيّم طباعة ألياف الكربون ثلاثية الأبعاد لمشروع ما، استكشف موادنا ومنتجات تقوية ألياف الكربون للبدائل المركبة التقليدية، أو تواصل مع فريقنا الهندسي لمقارنة الطباعة ثلاثية الأبعاد بتصنيع المركبات المقولبة لقطعتك المحددة.
