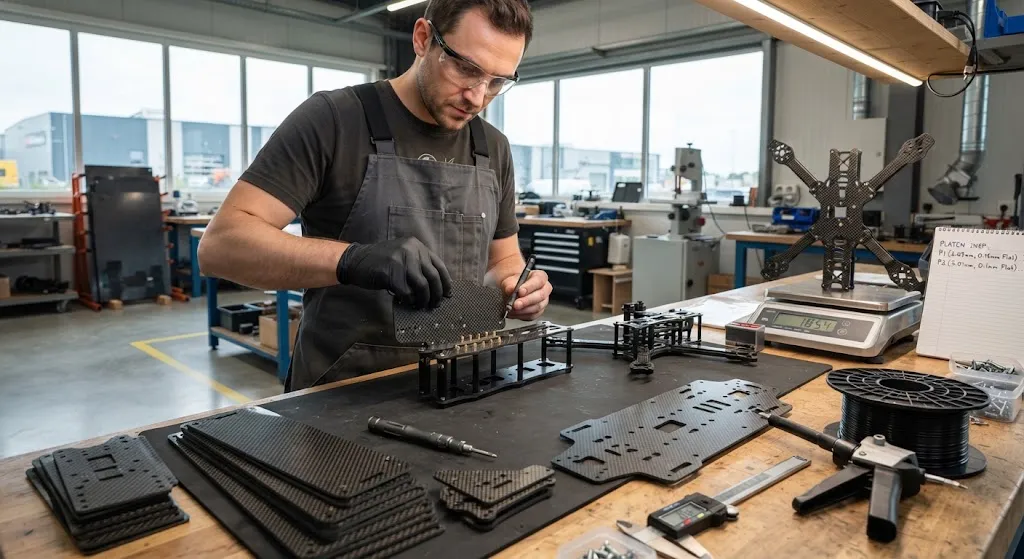

إطار ألواح ألياف الكربون: الدليل الشامل

مقدمة

إطار ألواح ألياف الكربون هو تجميع إنشائي مبني من صفائح مسطحة مشغَّلة من بوليمر مقوى بألياف الكربون: ألواح جانبية وقضبان عرضية وأقواس مقطوعة من ألواح مركبة معالجة وموصولة بمسامير أو إدخالات أو لاصق. هذا البناء موجود في كل مكان في الهندسة خفيفة الوزن — الإطار الأسود المألوف لطائرة السباق بدون طيار، وألواح هيكل حامل الكاميرا، والألواح الجانبية لذراع الروبوت، والهيكل التركيبي لمعدات الاختبار الآلية. إطار ألواح ألياف الكربون جذاب لأن اللوح المسطح سهل التشغيل الآلي، والتفاوتات سهلة الضبط، والبنية الناتجة أصلب بكثير لكل كيلوغرام من الإطار المعدني المكافئ.

يشرح هذا الدليل كيفية تصنيع لوح ألياف الكربون، وكيفية تصميم إطارات الألواح وربطها، وكيف تترجم بيانات المواد إلى أداء الإطار، والمواصفات التي يجب على المشترين تحديدها عند توريد إطارات الألواح أو الألواح اللازمة لبنائها.

كيف يُصنع لوح ألياف الكربون

يُنتج لوح ألياف الكربون المسطح بطريقتين رئيسيتين تحددان ملفات ميكانيكية وتكلفة مختلفة:

• التشكيل بالضغط لصفائح مسبقة التشريب: يُكدس قماش ألياف الكربون المسبق التشريب أو الشريط أحادي الاتجاه في قالب ويُعالج بالحرارة والضغط. تعطي هذه الطريقة أفضل محاذاة للألياف وأعلى صلابة وأكثر سماكة اتساقاً، بأعلى تكلفة لكل كيلوغرام.
• تشريب الراتنج للقماش الجاف: يُكدس قماش الكربون الجاف في كيس فراغي، ويُسحب الراتنج عبره تحت الفراغ، ويُعالج الصفائح في درجة حرارة الغرفة أو مرتفعة. هذه الطريقة أرخص وتناسب الألواح الأكبر أو الأثخن، بكسر حجمي للألياف أقل قليلاً.

بعد المعالجة، تُقطع الألواح إلى الحجم وتُشغَّل آلياً: القطع بنفث الماء لحواف نظيفة دون ضرر حراري، والتشكيل بنظام التحكم الرقمي CNC للثقوب والشقوق، وصنفرة السطح لإنهاء متناسق. يقارن الجدول أدناه الخصائص النموذجية للوح ألياف الكربون بألواح المعدن التي يستبدلها عادةً:

الخاصية	لوح الكربون (T700، 0/90)	ألمنيوم 6061-T6	لوح الفولاذ
قوة الشد (ميجا باسكال)	600-900	290-310	400-550
معامل الشد (جيجا باسكال)	60-70	68-70	200-210
الكثافة (غ/سم³)	1.55-1.60	2.70	7.85
الصلابة النوعية (جيجا باسكال لكل غ/سم³)	38-45	25-26	25-27
التحمل الكلالي	ممتاز	جيد مع حدود	جيد
مقاومة التآكل	ممتازة	جيدة، مخاطر جلفانية	ضعيفة بدون طلاء

الرؤية الأساسية في عمود الصلابة النوعية: لوح الكربون شبه الخواص أصلب بنحو 50-70 بالمئة لكل وحدة كتلة من لوح الألمنيوم. ولأن العديد من الإطارات محدودة بالصلابة لا بالقوة، فإن هذا الفرق يتحول مباشرة إلى إطار أخف عند انحراف متساوٍ، أو إطار أصلب عند وزن متساوٍ.

هياكل إطارات ألواح الكربون

تتبع معظم إطارات ألواح ألياف الكربون واحداً من ثلاثة هياكل، تُختار وفقاً لمتطلبات التحميل والتجميع:

• هيكل أحادي الصدفة من الألواح: لوحان جانبيان متوازيان أو أكثر موصولان بقضبان عرضية وفواصل، مشكلين صندوقاً مقاوماً للالتواء. يُستخدم لأجسام الطائرات بدون طيار وحوامل الكاميرات والروبوتات الصغيرة، حيث تُثبت المكونات على الأسطح المسطحة للألواح.
• ألواح ساندويتش: لوحان رقيقان من الكربون ملصوقان على لب خفيف، ينتجان لوحاً بصلابة انحناء عالية جداً لكل كيلوغرام. يُستخدمان للأرضيات والأسطح والأغطية حيث تحتاج أسطح مسطحة صلبة.
• الإطارات الشبكية والكوسيني: عناصر ألواح ضيقة مقطوعة إلى أضلاع وكوسينات وأقواس تثبت الهيكل. تُستخدم للأغلفة الخفيفة وتركيبات الاختبار حيث يكون الوزن حاسماً والأسطح ليست كذلك.

يلخص الجدول أدناه اختيار التصميم من حيث الصلابة والوزن والتكلفة:

الهيكل	صلابة الانحناء النسبية	الوزن النسبي	التكلفة النسبية	الاستخدام النموذجي
هيكل أحادي الصدفة من الألواح	عالية	متوسط	متوسطة	الطائرات بدون طيار والروبوتات والحوامل
لوح ساندويتش	عالية جداً	منخفض	عالية	الأرضيات والأسطح والأغطية
إطار شبكي وكوسيني	متوسطة	الأدنى	منخفضة	الأغلفة وتركيبات الاختبار

لتطبيق معين، يكون الهيكل أحادي الصدفة عادةً الخيار الافتراضي لأنه يوازن الصلابة وتركيب المكونات وبساطة التصنيع. تُختار ألواح الساندويتش عندما يجب أن يقاوم سطح مسطح كبير الانحناء، والإطارات الشبكية عندما تكون البنية في المقام الأول فاصلة تبقي المكونات في موضعها.

ربط وتركيب إطارات الألواح

تحدد طريقة ربط الألواح مقدار صلابة المادة التي تبقى في الإطار المجمَّع. طرق الربط الشائعة بترتيب تصاعدي لقدرة الحمل:

• الإدخالات الملولبة والمسامير: إدخالات معدنية ملصوقة أو مضغوطة في ثقوب اللوح، تسمح بالتجميع والتفكيك المتكرر. مثالية لتركيب المكونات ووصول الصيانة، مع تصنيف كل إدخال لحمل خلع محدد.
• الوصلات اللاصقة المتداخلة: تُربط الألواح بلاصق إنشائي عبر منطقة التداخل، ناقلة الحمل عبر القص. أقوى وأخف من المسامير، لكنها دائمة وتتطلب تثبيتاً أثناء المعالجة.
• الوصلات المثبتة بمسامير مع عُدد فولاذية أو ألمنيوم: مسامير عابرة مع حلقات توزع الحمل على سطح اللوح. بسيطة وقابلة للفك، لكن ثقوب المسامير تقلل المقطع الصافي وتقدم تركيزات إجهاد موضعية.

قواعد تصميم إطارات الألواح تنبع مباشرة من هذه الطرق. أولاً، أبقِ الثقوب بعيداً عن حواف اللوح — الثقب الأقرب من قطرين إلى الحافة يترك مواد قليلة جداً لتحمل الحمل ويتمزق تحت الصدمة. ثانياً، عند التثبيت بمسامير، استخدم حلقات كبيرة أو ألواح دعم فولاذية لتوزيع حمل التحمل عبر الصفائح، لأن قوة ضغط الراتنج في اتجاه السماكة منخفضة. ثالثاً، احمِ الحواف المقطوعة، فهي نقطة دخول الرطوبة ومنشأ التفكك في الخدمة؛ ختم الحواف بالإيبوكسي الرقيق ممارسة قياسية على ألواح الكربون المشغَّلة.

تطبيقات إطارات ألواح ألياف الكربون

تظهر إطارات ألواح ألياف الكربون أينما كانت بنية صلبة وخفيفة وقابلة للتشغيل تستحق تكلفة المادة:

• الطائرات بدون طيار: إطار ألواح الكربون الكلاسيكي — قواعد المحركات وألواح الأذرع والكومة المركزية — يوفر هيكلاً صلباً بوزن أدنى لأقصى زمن طيران.
• أنظمة الكاميرات والحوامل: منصات ألواح صلبة وهياكل أذرع تثبت المستشعرات ثابتة بينما تصحح المحركات الحركة.
• الروبوتات والأتمتة: هياكل وألواح تركيب لأذرع الروبوت والمراحل الخطية وأدوات نهاية الذراع حيث يحسن القصور الذاتي المنخفض السرعة والدقة.
• معدات الاختبار الصناعية: تركيبات وأطر دعم يجب أن تحافظ على التفاوتات تحت التحميل المتكرر دون زحف.
• المعدات الطبية: ألواح دعم شفافة للأشعة السينية وألواح تموضع المرضى حيث يعيق المعدن التصوير.
• رياضة السيارات والمعدات الخارجية: ألواح هياكل للمركبات الكهربائية ومكونات الدراجات وأغلفة المعدات المحمولة.

في كل حالة يكون منطق القرار نفسه كما في أي تطبيق مركب: الإطار أثقل على أساس الوحدة من البديل المعدني، لكن فائدة النظام — زمن طيران أطول، حركة أسرع، صور أوضح، أو وزن نقل أقل — تدفع ثمن المادة.

قائمة فحص التوريد والمواصفات

عند شراء لوح ألياف الكربون أو إطار ألواح نهائي، حدد ما يلي كتابياً:

بند المواصفة	ما يجب تحديده	لماذا هو مهم
سماكة اللوح	1.0-10 مم قياسي؛ أثخن عند الطلب	تحدد الصلابة والوزن وسلوك التشغيل
درجة الألياف والترتيب	T300 أو T700 أو عالية المعامل؛ 0/90 أو شبه خواص	تحدد المعامل والقوة في كلا المحورين
الكسر الحجمي للألياف	55-65% نموذجي	يحدد الصلابة والاتساق القابلين للتحقيق
تشطيب السطح	لامع أو مطفي أو مصقول	يؤثر على المظهر والالتصاق والحماية من الأشعة فوق البنفسجية
مواصفة التشغيل	نفث الماء أو تشكيل CNC أو رسم ثقوب	تحدد جودة الحواف والدقة الأبعادية
ختم الحواف	ختم إيبوكسي على كل الحواف المشغَّلة	يمنع دخول الرطوبة والتفكك

نقطتان عمليتان تستحقان التأكيد. أولاً، حدد الترتيب صراحةً: لوح 0/90 أصلب على طول اتجاهات الألياف، بينما يتصرف اللوح شبه الخواص بنفس الطريقة في كل اتجاه، وهو ما يهم للإطارات المحملة من محاور متعددة. ثانياً، اطلب ورقة بيانات المواد، وللإطارات الإنشائية، اطلب لوح عينة لفحص الحفر وجودة الحواف قبل الالتزام بالكميات.

الأسئلة الشائعة

هل يمكن حفر وتشغيل لوح ألياف الكربون مثل الألمنيوم؟

نعم، يمكن قص وحفر وتشكيل لوح ألياف الكربون آلياً ونفث الماء، لكن بقواعد عُدد مختلفة عن المعدن. استخدم عُدداً كربيدية أو مطلية بالألماس بسرعات معتدلة وتغذية خفيفة لتجنب تمزق الألياف عند حواف الثقوب. يمنع الطحن المتوازي أو التشغيل من كلا الجانبين التفتت عند الوجه الخارجي، ولوح الدعم أسفل اللوح يعطي ثقوباً نظيفة نافذة. بعد التشغيل، اختم كل حافة مقطوعة بإيبوكسي رقيق، لأن الحواف المقطوعة الخام هي مكان دخول الرطوبة وبداية التفكك. القطع بنفث الماء هو الأنظف للألواح الكبيرة لأنه ينتج جودة حواف دون ضرر حراري، بينما يُفضل تشكيل CNC لرسوم الثقوب والشقوق الدقيقة.

هل إطار ألواح ألياف الكربون أصلب من إطار الألمنيوم؟

عند وزن متساوٍ، نعم: لوح الكربون شبه الخواص لديه صلابة نوعية تبلغ نحو 1.5-1.7 ضعف صلابة لوح الألمنيوم، لذا فإن الإطار بنفس الهندسة يزن أقل بنحو 35-45 بالمئة عند صلابة متساوية. عند هندسة متساوية، يكون إطار الكربون أصلب بالقيمة المطلقة بنحو نفس النسبة، لكنه أخف أيضاً، لذا ينطبق كلا التفوقين في آن واحد. النتيجة العملية: إطار ألواح الكربون أخف عادةً بنسبة 40-60 بالمئة من إطار ألمنيوم مكافئ مصمم لنفس حد الانحراف. المقارنة مدفوعة بالصلابة لأن معظم الإطارات محدودة بالانحراف لا بقوة المادة؛ من حيث القوة، يكون الهامش على الألمنيوم أصغر لكنه يظل موجباً في اتجاهات الألياف.

ما السماكة المناسبة للوح ألياف الكربون لإطار طائرة بدون طيار؟

لمعظم الطائرات الصغيرة والمتوسطة، يعد لوح 2.0-3.0 مم الخيار القياسي لألواح الأذرع والهيكل بألياف T700 في ترتيب 0/90. تستخدم طائرات السباق غالباً أذرع 3.0-4.0 مم لمقاومة الاصطدام، بينما يمكن للطائرات الخفيفة بعيدة المدى الانخفاض إلى 1.5-2.0 مم حيث يكون الوزن أهم من قوة الصدمة. تعتمد السماكة الصحيحة على امتداد اللوح ودفع المحرك والحمولة وأحمال الاصطدام المتوقعة — نقطة البداية الجيدة هي التصميم لحد الانحراف أولاً، ثم فحص اللوح ضد أحمال الصدمة. اطلب لوح عينة ونفذ اختبار انحناء بسيطاً على امتدادك المحدد قبل الانتهاء من التصميم.

الخاتمة

توفر إطارات ألواح ألياف الكربون صلابة نوعية تبلغ نحو 50-70 بالمئة أعلى من الألمنيوم مع سلوك كلالي وتآكل ممتاز، ولهذا أصبح اللوح المسطح لبنة البناء الافتراضية للطائرات بدون طيار وأنظمة الكاميرات والروبوتات ومعدات الاختبار. التقنية ناضجة: الصفائح المسبقة التشريب المضغوطة والصفائح المشربة تنتج لوحاً متناسقاً، ونفث الماء وتشكيل CNC يحافظان على تفاوتات صارمة، والإدخالات والمسامير والوصلات اللاصقة تعطي المهندسين صندوق أدوات كاملاً للتجميع. الهندسة المتبقية في التفاصيل — اختيار الترتيب وختم الحواف وموضع الثقوب وتوزيع الحمل — كلها مفهومة جيداً وسهلة التحديد.

إذا كنت تصمم إطاراً خفيف الوزن أو تستبدل هيكلاً معدنياً، استكشف مجموعتنا من ألواح وصفائح ألياف الكربون بدرجات T300 وT700 وعالية المعامل مع خدمة القطع والتشكيل CNC، أو تواصل مع فريقنا الهندسي للحصول على إرشادات التصميم وعرض سعر لمشروعك.
