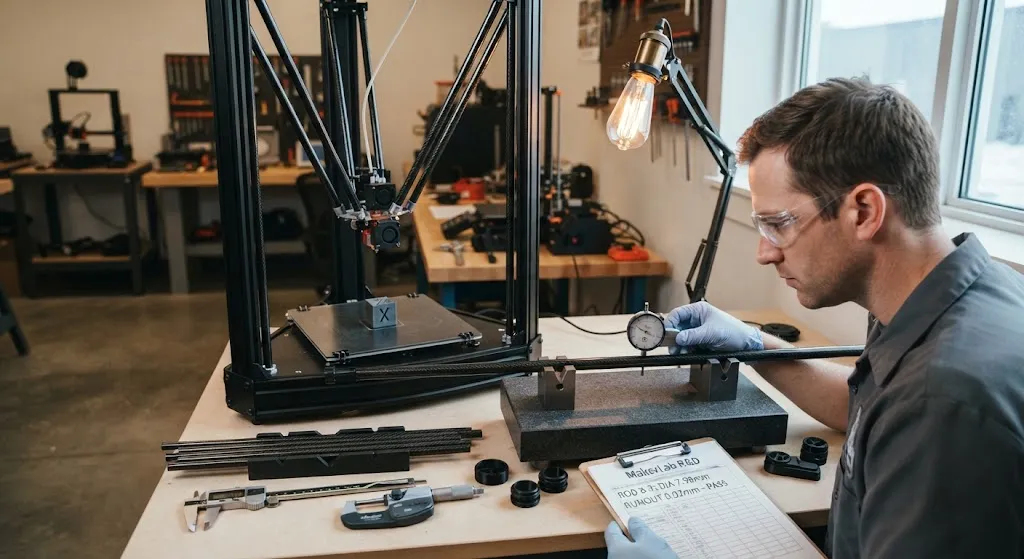

طابعة دلتا ثلاثية الأبعاد بقضبان ألياف الكربون: الدليل الشامل

مقدمة

طابعة دلتا ثلاثية الأبعاد بقضبان ألياف الكربون هي طابعة دلتا تستخدم في أبراجها الرأسية الثلاثة قضبان ألياف الكربون بدلاً من القضبان الفولاذية أو الأعمدة المطلية بالكروم. تحرك طابعات دلتا مؤثراً نهائياً خفيفاً على ثلاثة أذرع، والقضبان التي توجه كل حامل تحدد مدى سلاسة وسرعة حركة الرأس. ولأن طابعة دلتا ثلاثية الأبعاد بقضبان ألياف الكربون تخفض الكتلة المتحركة وتزيد صلابة نظام الحركة، فإنها تطبع أسرع مع أثر وصدى أقل، والقضبان لا تصدأ أبداً ولا تحتاج تزييتاً. للهواة وورش الإنتاج الصغيرة التي تشغل طابعات دلتا يوماً بعد يوم، تعد هذه الترقية من أكثر التغييرات الميكانيكية فعالية المتاحة.

يشرح هذا الدليل كيف تعمل حركية دلتا، ولماذا تحقق ترقية طابعة دلتا بقضبان ألياف الكربون مكاسب قابلة للقياس، والمواصفات المهمة عند شراء القضبان، وكيفية تحويل طابعة قائمة بأمان.

ما هي طابعة دلتا ثلاثية الأبعاد بقضبان ألياف الكربون؟

على عكس الطابعة الديكارتية التي تحرك رأس الطباعة على طول ثلاثة محاور ثابتة، تضع طابعة دلتا رأسها بتحريك ثلاثة حوامل صعوداً وهبوطاً على أبراج رأسية. كل حامل متصل بالرأس بزوج من الأذرع المتوازية، وتحدد نقطة تقاطع أزواج الأذرع الثلاثة موضع الفوهة في الفضاء. عادةً ما تكون الأدلة الرأسية التي تنزلق عليها الحوامل قضباناً فولاذية دائرية أو أعمدة مطلية بالكروم؛ وفي طابعة دلتا بقضبان ألياف الكربون، تكون هذه الأدلة قضباناً مركبة من ألياف الكربون بسطح مصقول بدقة.

المتطلب الميكانيكي الرئيسي لهذه الأدلة هو مزيج لا يوفره الفولاذ طبيعياً: استقامة محورية عالية جداً، وسطح صلب مقاوم للتآكل للمحامل الخطية، ومعامل تمدد حراري منخفض بحيث تظل المسافات بين الأبراج ثابتة مع ارتفاع حرارة الآلة. قضبان ألياف الكربون المسحوبة، المشطوبة إلى قطر واستقامة متناسقين، تلبي المتطلبات الثلاثة جميعاً بحوالي ربع وزن العمود الفولاذي المكافئ.

لماذا تحسّن قضبان ألياف الكربون أداء طابعة دلتا

تأتي فوائد التحويل إلى طابعة دلتا بقضبان ألياف الكربون من الفيزياء لا من التسويق:

• كتلة متحركة أقل: الحامل والمحامل والقضبان كلها أخف، لذا تسرع المحركات الرأس بشكل أسرع وتوقفه بتجاوز أقل.
• أثر وصدى أقل: نظام الحركة الأصلب والأخف يهتز بتردد أعلى وسعة أقل، فتقل العيوب السطحية التي تظهر بعد تغيير الاتجاه بشكل ملحوظ.
• سرعة طباعة أعلى بنفس الجودة: لأن حدود التسارع يمكن رفعها دون تدهور جودة السطح، تطبع الآلة ذات القضبان الكربونية القطعة نفسها أسرع.
• لا صدأ ولا تزييت: قضبان ألياف الكربون لا تصدأ وتعمل جافة مع المحامل الخطية، وهو ما يناسب الورش ذات الهواء الرطب أو البيئات التي لا يُرغب فيها بضباب الزيت.
• ثبات الأبعاد: التمدد الحراري شبه المعدوم للكربون يبقي الأبراج الثلاثة متوازية ومنطقة البناء ثابتة مع ارتفاع حرارة الطابعة.

يقارن الجدول أدناه قضيب توجيه نموذجياً من ألياف الكربون بعمود فولاذي مطلي بالكروم بنفس القطر 8 ملم المستخدم في مجموعات دلتا الشائعة:

الخاصية	قضيب ألياف الكربون	عمود فولاذي مطلي بالكروم
الكثافة (غ/سم³)	1.55-1.65	7.85
الوزن لكل متر عند 8 ملم (غ)	78-83	395
معامل المحور (جيجا باسكال)	120-160	200-210
الصلابة النوعية (جيجا باسكال لكل غ/سم³)	77-100	26
التمدد الحراري (جزء في المليون/°م)	-0.5 إلى 0.5	12
مقاومة التآكل	ممتازة	يتطلب طلاءً، يصدأ عند التلف
سطح التلامس مع المحامل	مصقول، سطح إيبوكسي مغلق	كروم صلب، مصقول

الوزن لكل متر هو الرقم المهم لطابعة دلتا: ثلاثة قضبان طول كل منها 500 ملم توفر نحو 470 غراماً من الكتلة المتحركة والإنشائية مقارنة بالأعمدة الفولاذية، مما يقلل مباشرةً القصور الذاتي الذي يجب أن تتعامل معه المحركات.

مواصفات قضبان ألياف الكربون لطابعات دلتا

ليس كل قضيب ألياف كربون مناسباً كدليل طابعة. المواصفات التالية تميز القضيب الذي يعمل من القضيب الذي يهلك المحامل أو يسبب الاحتكاك:

المعامل	القيمة الموصى بها	لماذا هو مهم
القطر	8 ملم أو 10 ملم مطابقاً للمحامل	يجب أن يطابق تجويف المحمل الخطي بدقة
تفاوت القطر	±0.02 ملم أو أفضل	القضيب الأكبر يسبب احتكاكاً والأصغر يسبب خلوصاً
الاستقامة	0.1 ملم لكل متر أو أفضل	الأدلة المنحنية تخلق عيوب طباعة مرئية
تشطيب السطح	مصقول ومغلق ومنخفض الاحتكاك	يؤثر على عمر المحامل وسلاسة الحركة
اتجاه الألياف	أحادي الاتجاه، كسر حجمي مرتفع	يوفر الصلابة المحورية والاستقامة
الطول	يُقطع بارتفاع البرج مع هامش	يسمح بتثبيت آمن عند الطرفين

نقطتان تستحقان التأكيد. أولاً، قم دائماً بقياس القطر الفعلي للقضيب قبل التجميع — فقضبان ألياف الكربون من بعض الموردين تتفاوت أكثر من الأعمدة المعدنية، ويجب أن يستقر القضيب في المحمل الخطي دون خلوص. ثانياً، اختر قضيباً بسطح مغلق؛ فالسطح الكربوني الخام المشغول قد يطلق أليافاً ويُهلك كريات المحمل. مورّدو قضبان ألياف الكربون الموثوقون يبيعون قضباناً بدرجة الطابعة بقطر واستقامة موثقين وسطح إيبوكسي أملس مغلق، ويمكنهم القطع بالطول الدقيق الذي يتطلبه برج الدلتا الخاص بك.

بناء أو ترقية طابعة دلتا بقضبان ألياف الكربون

إذا كنت تمتلك طابعة دلتا بأعمدة فولاذية، فإن التحويل مباشر. انزع الحوامل من القضبان الفولاذية، ونظف كتل المحامل، وركب قضبان ألياف الكربون الجديدة في الأقواس الطرفية الموجودة، وتحقق من أن كل حامل ينزلق بحرية على طول مساره الكامل. أعد ضبط الأبراج وشغّل روتين المعايرة — فطابعات دلتا حساسة لهندسة الأبراج، لذا فإن المعايرة ليست اختيارية بعد تغيير القضبان. المستخدمون الذين ينفذون هذه الترقية يبلغون عادةً عن انخفاض ملحوظ في الأثر عند السرعات فوق 100 ملم/ثانية وعن آلة أهدأ، لأن الحوامل الأخف تولد اهتزازاً أقل.

للبناء الجديد، حدد القضبان كجزء من تصميم الإطار وليس فكرة لاحقة: اطلب قضباناً أطول من مسار البرج بـ20-30 ملم، واستخدم أغطية طرفية مطبوعة أو مشغلة تثبت القضيب دون سحق المركب. عند الشراء، قارن الموردين على تفاوت القطر والاستقامة والمعالجة السطحية الموثقة وليس السعر وحده، لأن قضيب التوجيه هو المكوّن الوحيد الذي يحدد إحساس نظام الحركة بأكمله.

الأسئلة الشائعة

هل يمكنني استبدال القضبان الفولاذية في طابعة الدلتا الحالية بقضبان ألياف الكربون؟

نعم، في معظم الحالات يكون التحويل تغييراً مباشراً. طابعات الدلتا التي تستخدم قضبان توجيه فولاذية دائرية تقبل قضبان ألياف الكربون بنفس القطر، بشرط أن تلبي القضبان متطلبات التفاوت والاستقامة الموضحة أعلاه. ستحتاج إلى إزالة الحوامل واستبدال القضبان وإعادة ضبط الأبراج وتشغيل روتين المعايرة الكامل. ملاحظة واحدة: إذا كانت طابعتك تستخدم قضباناً خطية مقسّاة بدلاً من قضبان دائرية، فلا تنطبق قضبان ألياف الكربون، لأن مقطع القضيب فولاذ مشغول. تحقق من نوع الدليل قبل الطلب.

ما القطر الذي يجب أن تستخدمه طابعة دلتا من قضبان ألياف الكربون؟

يجب أن يطابق القطر المحامل الخطية في حواملك، وهي 8 ملم في معظم مجموعات دلتا، و10 ملم شائعة في الآلات الأكبر. لا فائدة تذكر من اختيار قطر مختلف عما تحدده المحامل، لأن تجويف المحمل يحدد حجم القضيب، والقضيب غير المتطابق إما يسبب احتكاكاً أو يخلق خلوصاً. إذا كنت تصمم آلة جديدة، توفر قضبان 8 ملم بمحملين لكل حامل توازناً جيداً بين الصلابة والوزن؛ وانتقل إلى 10 ملم للأبراج الطويلة جداً أو الحوامل الثقيلة.

هل تحتاج قضبان ألياف الكربون في طابعة دلتا إلى تزييت؟

لا، قضبان ألياف الكربون مصممة للعمل جافة مع المحامل الخطية، وهي إحدى مزايا الترقية — لا طبقة زيت تجمع الغبار ولا جدول صيانة. السطح مغلق بالإيبوكسي، مما يمنحه معامل احتكاك منخفضاً ضد كريات المحمل الفولاذية. تجنب وضع الشحوم، لأنها تجذب الغبار والحبيبات التي تهلك سطح القضيب والمحمل معاً. إذا بدأ الحامل يشعر بخشونة، نظف سطح القضيب وافحص المحمل بدلاً من إضافة مادة تزييت.

الخاتمة

طابعة دلتا ثلاثية الأبعاد بقضبان ألياف الكربون تستبدل أعمدة التوجيه الفولاذية بقضبان مركبة من ألياف الكربون، مما يقلل الكتلة المتحركة في الأبراج الثلاثة بنحو ثلاثة أرباع ويضيف صلابة تقلل الأثر والصدى. النتيجة آلة أسرع وأهدأ وأكثر اتساقاً لا تصدأ أبداً ولا تحتاج تزييتاً — ترقية عملية لأي ورشة تشغل طابعات دلتا. المواصفات مباشرة: طابق قطر المحمل، واطلب تفاوتاً صارماً واستقامة عالية، واختر قضيباً بسطح مغلق من مورد يوثق المادة.

إذا كنت تخطط لبناء طابعة دلتا أو ترقيتها، استكشف مجموعتنا من قضبان ألياف الكربون، المتوفرة بأقطار 8 ملم و10 ملم بدرجة الطابعة مع تفاوت استقامة صارم وخدمة القطع حسب الطول، أو تواصل مع فريقنا الهندسي للحصول على إرشادات اختيار القضبان لآلتك.
