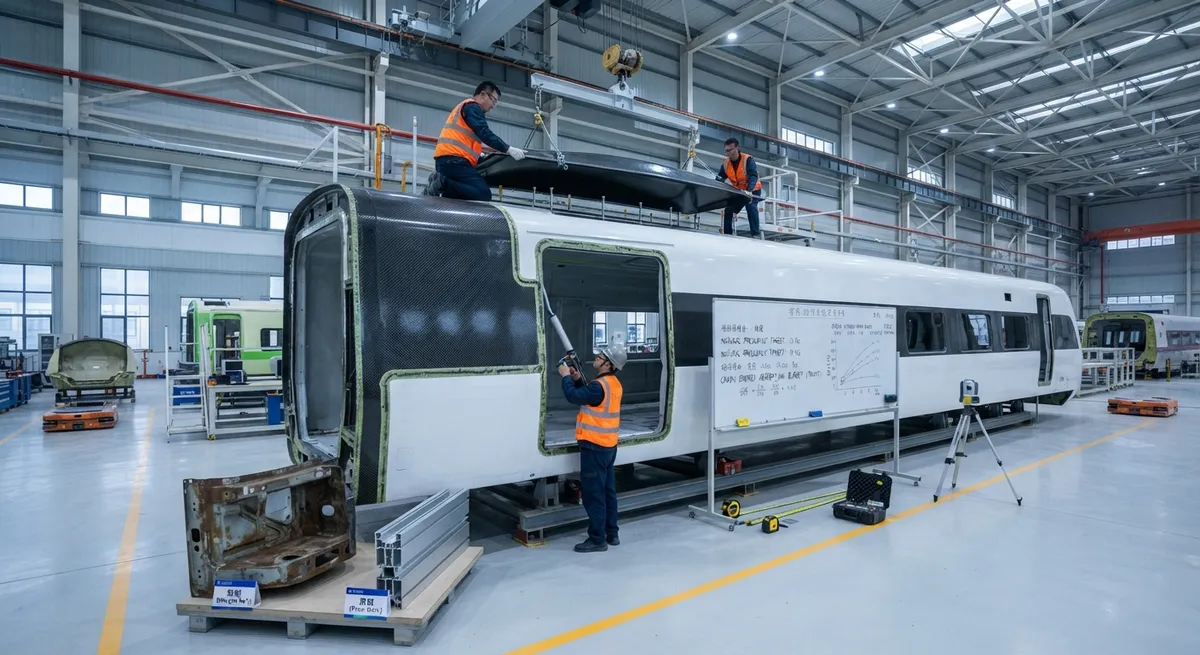

碳纤维轨道交通车体：新一代列车的车体刚度、碰撞能量管理与减重

引言

车体是每一列客运列车的核心结构。它承载乘客质量、传递结构载荷，并在碰撞时成为乘客与冲击之间的第一道防线。车体也同样沉重：在典型的城市或城际列车上，车体约占整车空载重量的30-40%。正是这一质量，成为运营商与集成商高度关注碳纤维复合材料的主要原因。进入2020年代，该技术已从展示用途迈向经过验证、面向量产的整车程序，对于高价值车队而言，经济效益已接近临界点。

本文说明碳纤维车体如何实现有意义的减重、其设计由哪些刚度准则主导，以及如何在既轻又安全的列车中融入碰撞能量管理。对比数据适用于当下运营方与集成商正在评估的地铁、市郊及城际车辆。

减重依据：碳纤维车体能省多少

一列典型的钢制地铁车体重量为10至12吨。全铝挤压车体重量为7至9吨。碳纤维混合车体——由承载框架与CFRP车顶、侧墙和地板拼装而成——重量为5至6吨，与钢材相比减重约40%，与铝合金相比减重25%至35%。按六节编组地铁计算，这相当于车队层面减重约10至15吨，从而降低牵引峰值功率、减少制动与车轮磨损，并降低车辆维修周期中最昂贵的轨道疲劳损耗。

车体减重之所以价值极高，在于其质量位置高于转向架。车体质量会转化为运行速度下的动态轨道载荷，车体质量的下降会直接带来更低的动态载荷。更低的车体质量改善乘坐稳定性，并减少列车加减速所需的能量。简言之，车体减重几乎在所有子系统中都产生叠加收益，这正是轨道交通行业将车体视为轻量化最高优先级目标的根本原因。

车体刚度：主导性准则

与航空航天壁板不同，轨道车体在牵引与制动时须表现为连续的弯梁。因此主导刚度要求是弯曲刚度：客运车体必须满足约8至12赫兹的一阶弯曲固有频率，显著高于引发乘客乘坐共振的转向架-轨道激励频段（2至6赫兹）。车体固有频率若低于该频段，将放大地形引起的波动，使车辆在行驶中变得不舒适甚至失稳。

这正是碳纤维的强项，但前提是铺层正确。车顶、底架和斜向侧区的单向高刚度碳纤维提供了低重量下的弯曲刚度，而纵向构件沿列车方向承受载荷。由此产生的低质量条件下的高弯曲刚度，使车体在减轻25%至35%质量的同时满足相同的振动目标。扭转刚度是次级准则，通常通过蒙皮与框架共同作用的整体式车体满足，而非依靠分体螺栓连接的壁板。

碰撞能量管理框架

客运轨道列车的碰撞安全性采用差异化溃缩框架来设计。其中欧洲法规的核心是EN 15227（抗撞性）以及EN 12663-1中的结构要求。轨道碰撞设计采用一系列受控溃缩区，而非单一的刚性壳体：前端吸能器需具备可替换性、确定性，并针对从约15至20公里/小时直至设计场景速度进行匹配，从而使乘客生存区——刚性中央车体——在端部溃缩的同时得以保留。

碳纤维通过这些方面做出贡献。其一，其渐进压溃过程中的比吸能（SEA）高达60至120焦耳／千克，数倍于钢材或铝合金，因此复合前端能以更轻的质量吸收同等能量。其二，管状复合材料溃缩区（圆筒形、郁金香形或蜂窝管）在力-位移关系中表现出高度可预测的特征，从而简化吸能器设计。其三，由于生存区是独立的刚性结构，复合材料的可溃缩端可设计为可替换模块，在到达车体舱之前吸收并再分配撞击能量。

对比：车体材料选项

指标	钢（耐候/HSLA）	铝合金挤压	碳纤维混合
密度（g/cm³）	7.85	2.70	1.55-1.60
比弯曲刚度（相对值）	26	26-28	77-97
地铁车体质量（吨）	10-12	7-9	5-6
一阶弯曲固有频率	约10赫兹	约12赫兹	设计8-12赫兹
碰撞比吸能（kJ/kg）	40-80	40-70	80-150
耐腐蚀性	需涂装	总体良好	极佳
防火行为（客作业）	不燃	需涂层	需阻燃树脂
模具成本指数	1.0倍	1.6倍	2.0-3.0倍

表中权衡关系十分清楚：复合车体可减少40%的质量并几倍提升比吸能，但以更高的模具与材料成本为代价。正因如此，复合车体首先应用于高价值、适中批量的项目——地铁、城郊、城际及特种服务——可在其中通过车队减重与运营节省来回收溢价；而在大批量低成本货车或注重初始成本的一次性单车方案上则难以摊销前期投入。

防火安全与乘客要求

轨道车体是交通行业中对火最敏感的结构之一，因为乘客无法立即撤离。欧洲轨道交通采用EN 45545系列，以及法国NFPA 130，来规范车端材料耐火性能，并按HL1-HL4划分危险等级，等级越高适用于地下及较长隧道区段。采用未改性的环氧树脂的碳纤维车体将不满足这些要求，因为树脂可燃并产生烟雾。轨道交通的方案是在内饰采用阻燃树脂体系（如PPS或PA6等热塑性树脂，或酚醛前驱体）+内壁防火涂料与边缘防护的组合，在保持结构完整的前提下达到烟气浓度与火焰蔓延的要求。

在外层使用耐高温阻燃基体，还能提升长期耐久性——材料在更高温度下保持强度、不发生脆化——并减少对金属防护层的需求。目前车队中主流的做法是混合式：内部框架和车顶采用碳纤维结构，外部蒙皮与防火覆盖或涂层则结合线路对隧道及危险等级的要求来配置。

车体生产工艺路线

轨道车体体积庞大，典型客车车体的整体式长度为20至25米，这也决定了制造方式。三种工艺较为实际，从集成度低到高依次为：

• 混合装配：将CFRP车顶、侧墙、底板等壁板粘接到钢或复合材料框架上。这是模具风险最低的路线，可减重20%至25%，其中框架承担主要结构作用。
• 壁板真空灌注或VAP：大型车顶和侧墙壁板在框架周围共同灌注，由此得到更轻、更一体的结构，每块壁板周期的数小时。
• 自动化纤维铺放（AFP）+热压罐：通过机器人将单向铺层铺设在整体模具上固化，共同固化框架，单位重量获得最高比刚度与最低质量，但模具与节拍成本亦最高。

对于新一代项目，工程团队通常会先选择混合式路线，因其在降低模具风险的同时仍能获得可观的减重；全自动AFP整体成型仍是纯纤维素车队的最终目标，在这类场景中最大刚度与最低质量可以摊薄模具投资。

常见问题解答

碳纤维轨道车体实际能减多少重量？

与10-12吨的钢制车体相比，碳纤维混合车体可节省约40%；与7-9吨的铝合金车体相比，约节省25%至35%。对于地铁车厢，这使车体质量降至约5-6吨。在六节编组列车上，运营方报告称可节省车队层级的10-15吨，意味着更低的牵引功率、更低的车轮制动磨损，以及更低的轨道能耗，直接降低轨道交通中最大的能耗与维护成本。

碳纤维铁路车体可以安全地用于乘客运营吗？

可以——当满足设计时即可。未经改性的航空环氧树脂不满足要求，但采用阻燃热塑性（PEEK、PPS或PA6）或经卤素阻燃改性的树脂，配合借助防火涂料，可满足EN标准的烟雾与表面火焰试验，在地下隧道中普遍达到HL3危险等级。阻燃涂层在疏散窗口所需时间内保证车体完整，因此防火是一个设计需求，而非矛盾。经过认证的设计可针对每条线路所要求的危险等级进行配置。

复合车体为何到最近才进入跨串期，而非更早？

复合车体自20世纪80年代起就有演示，但三方面因素制约了其量产：大型车体的模具成本过高、防火合规性难度大，以及需要通过难以承载的长期寿命测试。进入2020年代后三者均发生积极变化——工具成本下降、阻燃树脂成熟、加之运营方受到更严格排放与碳监管，开始重新评估车身减重价值。由此，主流厂商开始为复合车体结构下达订单，而随着首批示范车队积累认证经验，未来将出现更多项目与更高产量。

结论

碳纤维轨道车体是轨道交通中最大的减重机会，新一代车队正因其物理原理与经济性高度统一而逐步采用。减重降低了牵引续航、制动机车磨损与轨道能耗；复合材料刚度在正确铺层下，以减轻25%至35%的质量满足固有频率目标；最后，碰撞能量管理框架将复合前端转变为安全防撞的吸能前端。阻燃树脂技术现在已消除了曾经搁置复合车体的防火障碍。

对于运营方与车体集成商，决策的起点是减重与模态频率研究以及碰撞能量预算。相关碳纤维板材、壁板或型材系列适用于车体结构及溃缩吸能装置，您可访问 我们的产品页面，或 咨询工程团队，为您的新项目方案进行连接、模具及样品可行性探讨。
