碳纤维假肢与外骨骼：层压接受腔与结构人体框架

引言

假肢和外骨骼是复合材料中最以人为中心的应用，因为设备的每一克重量都由佩戴者承载，每一次结构循环都对着一个要么承重、要么为移动它提供能量的身体计数。碳纤维在20世纪80年代通过跑步刀片进入假肢领域，并在90年代成为接受腔材料的默认选择，如今它同时主导层压接受腔和储能足片。外骨骼也循着同样的路径：工业腰部支撑框架和医疗步行外骨骼都围绕碳纤维支柱与壳体建造，正因为框架上省下的一公斤，就是佩戴者全天不必携带的一公斤。

本文阐述碳纤维在这些设备中赢得地位之处：将载荷从残肢传递出去的层压接受腔、在步态中回弹储能的弹性足片，以及主动外骨骼的铰接框架。本文还讨论了航空航天复合材料中很少讨论的设计约束，其中最重要的是数百万次低载荷循环下的疲劳、跌倒冲击，以及保持与人体接触界面舒适和清洁的需要。

为什么重量是控制变量

能量消耗随远端质量增加而增加。脚部或小腿承载的质量，比腰部同质量在每一步摆动相中消耗几倍的代谢能量，因为下肢在摆动相中反复加速和减速它。研究人员测得，脚部每增加一公斤，步行时代谢消耗约增加7-8%，而质心处相同的一公斤只增加约1-2%。这种不对称性使碳纤维成为必需：采用层压碳纤维接受腔和碳纤维足片的胫骨假肢，通常比同等的金属皮革结构轻400-800克，而这一差距会转化为数小时的额外耐力。

疲劳是第二个驱动因素。假肢接受腔每迈一步就加载卸载一次，每天约5000-7000次循环，一年轻松超过一百万次。铝合金在这种谱载下会屈服开裂，除非大量加大截面；碳纤维层合板在其设计应变下能承受数十亿次循环，因为其疲劳极限是静强度的很大一部分。实际结果是，碳纤维设备可以造得更薄更轻，同时满足与更重的金属设备相同的3-5年设计寿命。

层压接受腔：定制几何，复合结构

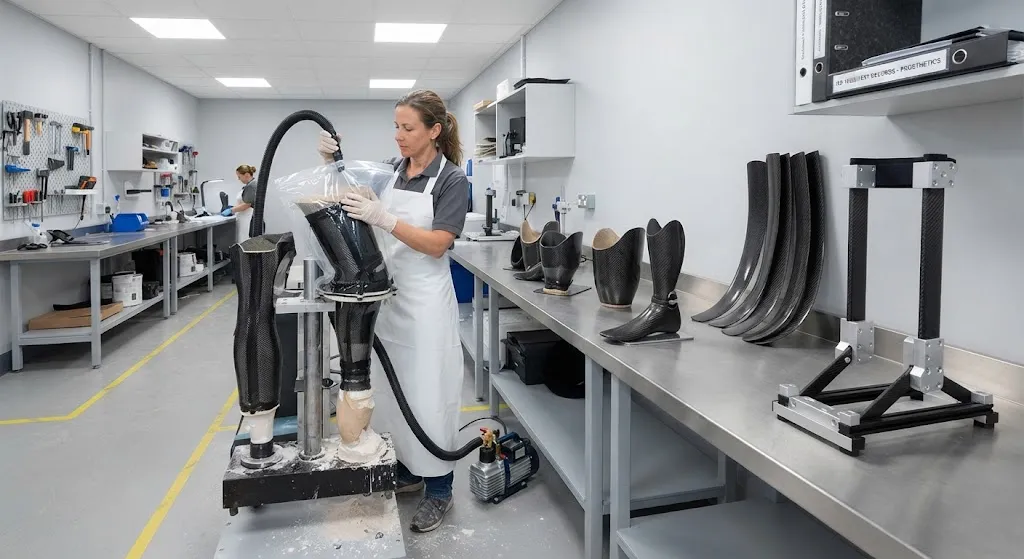

接受腔是任何假肢的定制部分：它必须匹配残肢的个人几何形状，同时每一步都承载全部体重。标准工艺是在残肢阳模（石膏或泡沫）上进行真空层压。首先热成型一层柔性热塑性内衬，用于舒适和悬吊，然后将碳纤维织物和单向增强材料铺覆在阳模上，在使用对皮肤低敏感的环氧树脂体系下真空固结。

层合板是策略性构建而非均匀铺放：

• 沿长轴的单向碳纤维承担从残肢到支柱的轴向载荷，通常沿承重轴定向。
• 双轴和正负45度碳纤维层承担步态中接受腔相对残肢旋转产生的扭转力矩。
• 局部增强垫位于髌腱、胫骨嵴和其他骨性标志处，分散压力、防止局部应力集中。
• 边缘的玻璃-碳混合外层在接受腔边缘接触软组织和衣物的地方提供损伤容限。

成品胫骨接受腔重200-400克，取决于肢体尺寸，而传统的皮革层压金属框接受腔为600-900克。对舒适度更关键的是，接受腔壁厚仅3-5毫米，保留了关节活动范围，并让制造者能在特定区域定制柔度。

储能足片与跑步刀片

碳纤维的弹性回弹创造了现代跑步刀片。碳纤维弹簧足片在站立相承重时弯曲，在蹬伸期回弹，返回80-90%的储存能量，而硬踝足矫形器只返回40-60%。经典设计Flex-Foot于20世纪80年代问世，是一片在悬臂弯曲中储能、经脚趾释放的弯曲碳纤维层合板；Cheetah跑步刀片以J形弹簧扩展同一原理，按运动员体重和冲刺速度调校。

足片类型	典型质量	能量回返	最适合
硬踝足矫形器	400-700 克	40-60%	日常低活动量行走、稳定性
碳纤维动态响应足片	300-500 克	70-85%	活跃的日常行走、部分跑步
碳纤维跑步刀片	350-550 克	85-92%	田径和短跑项目

实现回弹需要精确的铺层调校。弹簧刚度由碳纤维铺层数、铺层方向和模具曲率决定；制造商以三到五个与体重匹配的刚度级别提供同一款足片。由于刀片在0.5-1.5%应变下经受数十万次循环，碳纤维规格的选择既要刚度也要疲劳寿命，弹簧设计为过载时渐进失效而非突然断裂。

外骨骼框架：碳纤维作为骨骼

主动和被动外骨骼提出不同的要求：框架必须在髋、膝、踝关节处将载荷从佩戴者身体转移到地面，同时轻到足以穿戴整个班次。用于搬运和重复作业的工业腰部支撑外骨骼围绕碳纤维立柱和大腿壳体建造，与铝合金相比削减30-50%的框架质量，同时保持卸载脊柱所需的刚度。医疗步行外骨骼通过电动执行器驱动肢体，将碳纤维支柱沿大腿和小腿布置，以减少电机每次迈步必须加速的惯性。

碳纤维在这里的优势有两重。首先是比刚度：与铝合金等弯曲刚度的碳纤维管，重量约轻40%，直接延长主动设备的电池寿命和班次耐力。其次是振动阻尼：碳纤维耗散振动比铝合金快数倍，这很重要，因为外骨骼关节会把电机和齿轮噪声传入身体。碳纤维框架通常设计为粘接装配，机加工铝合金关节块粘接到拉挤碳纤维管上，这种构造让复合件保持简单，把精密加工限制在金属件上。

设计与合规考虑

医疗器械面临塑造材料选择的严格监管审查。ISO 10328规定了下肢假肢的静力和疲劳测试，要求在规定的载荷水平下进行结构验证，并在数百万次循环上进行疲劳测试。层压碳纤维接受腔和足片通常能通过这些测试，但验证负担意味着任何几何或材料变更都必须重新验证，这正是制造商标准化铺层配方、依赖制作商忠实遵循已验证铺层工艺的原因。外骨骼根据用途被归类为医疗器械或安全相关的工业设备，相应地有载荷额定值、扭矩限制和动力关节的失效安全停机要求。

卫生是这一市场独有的另一约束。碳纤维接受腔和框架必须耐受酒精和温和洗涤剂的日常清洁，抵抗长期皮肤接触的盐分和湿气，并呈现光滑密封的表面。制造商通过密封边缘涂层和低孔隙层合板应对，因为开放孔隙不仅是外观缺陷，还是潮湿进入和设备与身体日常接触中气味滞留的通道。

常见问题解答

假肢为什么用碳纤维而不用钛合金？

钛合金仍用于支柱、对线组件和关节五金件，但大型结构件用碳纤维，是因为比刚度和疲劳寿命。碳纤维层合板的刚度重量比与钛合金大致相当，而密度只有其三分之一，且疲劳极限占静强度的比例远高于钛合金。人体也更喜欢碳纤维接受腔，因为铺层可以逐壁厚调校以求舒适，而钛合金刚度极高，对残肢传力过于生硬。

碳纤维假肢接受腔能用多久？

制作良好的层压碳纤维接受腔在日常使用中通常预期寿命为3-5年，不过限制因素通常是佩戴贴合度而非疲劳。残肢体积会随活动和体重变化，而接受腔功能依赖紧密接触，因此接受腔通常在达到材料寿命终点之前就因贴合原因更换。经过ISO 10328疲劳要求数百万次循环验证的碳纤维结构本身，寿命通常超过更换周期。

碳纤维外骨骼真能减轻工人的疲劳吗？

能，前提是外骨骼佩戴合适并用于重复性承重作业。被动式腰部支撑外骨骼在提举和持续弯腰时可将腰部竖脊肌负荷降低20-40%（有报告数据），减轻框架质量则延长工人佩戴设备的耐受时间。实测结果是肌肉激活降低、主观劳累感下降；前提是舒适度和尺码主导采用率，这正是碳纤维低质量加高刚度的双重贡献在外骨骼设计中如此重要的原因。

结论

在假肢和外骨骼中，碳纤维不是高端选项，而是使能材料。层压接受腔需要量身定制的刚度和薄壁以贴合身体，储能足片需要在数百万次步态循环中保持弹性回弹，外骨骼框架需要尽可能轻的结构使可穿戴机器人成为现实。每种情况下决定性的特性都是一样的：比刚度、疲劳耐久性，以及把铺层塑造成载荷路径而非把金属塑造成材料形状的能力。

对于评估碳纤维供应的设备制造商和康复项目，优先事项是一致的层合板质量、文件化的力学性能以及疲劳数据，而不是单纯的强度数字。浏览我们的碳纤维板材、管材与编织套筒系列，用于医疗器械制造，或联系我们的工程团队，讨论您的假肢或外骨骼项目的材料选择与测试。
