碳纤维无油压缩机活塞环：密封性能与耐磨性研究

无油压缩在工业应用中的需求

无油往复式压缩机是食品饮料加工、制药制造、电子洁净室、医用气体供应和特种化学品生产等行业中不可或缺的设备——这些环境不允许润滑剂污染。在这些应用中，活塞环——活塞与气缸壁之间的主要密封元件——必须在无液体润滑的情况下运行数万小时，同时保持每级气体泄漏低于置换体积的0.5-2.0%。无油活塞环的传统自润滑材料包括填充聚四氟乙烯、聚醚醚酮和碳-石墨复合材料。碳纤维增强聚合物活塞环代表了一类较新的材料，结合了碳-石墨的耐磨性与聚合物复合材料的机械韧性和设计灵活性。

2025年全球无油压缩机市场估值约56亿美元，活塞环及密封组件构成4.2-4.8亿美元的售后市场。随着压缩机排气压力不断提高——现代多级机组达到200-350巴——对活塞环材料的要求更加严苛：更高的接触压力（2-8 MPa）、更高的滑动速度（4-12 m/s）和更高的工作温度（环面80-250°C）。碳纤维复合材料独特地定位于满足这些性能要求。

材料对比：四种主要活塞环材料

无油压缩机活塞环材料的选择涉及多个性能参数的平衡：摩擦系数、磨损率、密封效果（泄漏率）、温度耐受性和成本。

性能	CFRP（T300/PEEK）	填充PTFE（25%碳/石墨）	PEEK（未填充）	碳-石墨（树脂浸渍）
密度（g/cm³）	1.45-1.55	2.05-2.15	1.30-1.32	1.70-1.90
拉伸强度（MPa）	180-240	15-25	90-100	25-45
弯曲模量（GPa）	40-60	3-6	3.5-4.0	10-20
硬度（邵氏D）	85-92	55-65	82-88	70-85（洛氏R）
最高连续工作温度（°C）	250-280	200-230	240-260	300-350
导热系数（W/m·K）	0.8-1.5（面内）	0.4-0.8	0.25-0.30	10-30
COF（干摩擦，对钢，25°C）	0.12-0.18	0.08-0.14	0.20-0.30	0.10-0.20
COF（干摩擦，对钢，150°C）	0.15-0.22	0.12-0.20	0.25-0.35	0.10-0.18
磨损率（10⁻⁶ mm³/N·m）	0.3-0.8	1.5-4.0	0.5-1.2	0.2-0.6
典型环成本（100 mm缸径）	$85-140	$25-40	$55-80	$60-100

数据显示CFRP活塞环在材料性能空间中占据独特位置。碳-石墨虽然具有优异的导热性（10-30 W/m·K）和最高的温度耐受性（350°C），但CFRP提供了显著更高的机械强度（180-240 MPa对25-45 MPa）和通过可定制的纤维取向实现的设计灵活性。

密封性能：泄漏率分析

活塞环的主要功能是最大程度减少从压缩腔到曲轴箱的气体泄漏。在无油压缩机中，缺乏液体润滑剂来填充环面与气缸壁之间的微观间隙，使得密封更依赖于材料的固有顺应性和环的机械设计。

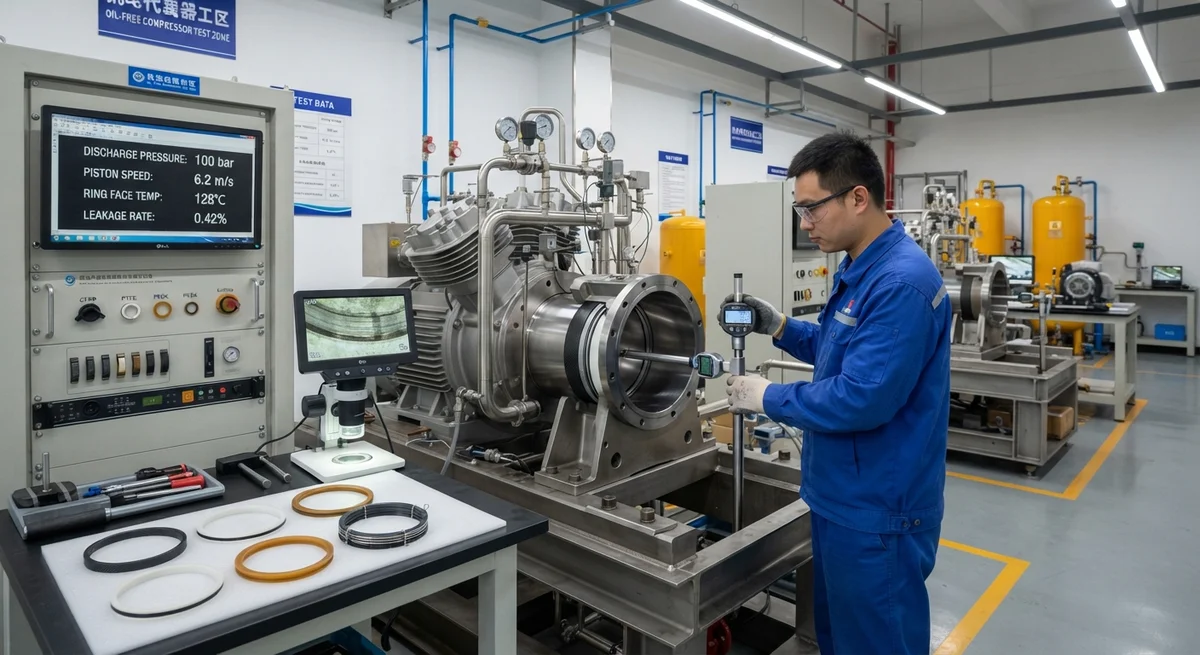

在150 mm缸径往复式压缩机试验台上进行的受控实验室测试，在100巴排气压力、6 m/s平均活塞速度和50°C进气温度下，在1,000小时测试协议中产生了以下泄漏数据：

环材料	100小时泄漏率（%）	500小时泄漏率（%）	1000小时泄漏率（%）	密封退化率（%/1000h）
CFRP（T300/PEEK，60%纤维）	0.35	0.42	0.48	0.13
填充PTFE（25%碳）	0.52	0.88	1.45	0.93
PEEK（未填充）	0.30	0.38	0.55	0.25
碳-石墨（树脂浸渍）	0.28	0.35	0.40	0.12

耐磨性与使用寿命

耐磨性是选择无油压缩机活塞环材料时最重要的经济因素。多级压缩机的环更换事件需要8-24小时的停机时间。

• 在3 MPa接触压力下：CFRP环的径向磨损率为每1,000小时0.8-1.5 μm，估计使用寿命40,000-60,000小时。
• 在8 MPa接触压力下：CFRP径向磨损增加到每1,000小时2.5-4.0 μm，使用寿命18,000-25,000小时。
• 对磨面磨损（气缸套）：CFRP环对气缸套的磨损为每1,000小时0.2-0.5 μm。

摩擦与热行为

CFRP对铸铁或淬硬钢气缸套的摩擦系数随纤维取向和表面光洁度而变化：

• 磨合期（0-100小时）：初始COF 0.18-0.25，随着转移膜在对应面上形成而降低。
• 稳态（100-2,000+小时）：在25-150°C下稳定COF 0.12-0.18。
• 热考虑：CFRP相对较低的导热系数意味着摩擦热从滑动界面传导出去效率较低。

安装考虑与设计指南

• 环间隙设计：CFRP环对口间隙为缸径的0.6-1.2%。
• 槽间隙：建议CFRP环每侧轴向间隙为0.05-0.10 mm。
• 气缸表面光洁度：珩磨面Ra 0.15-0.30 μm提供了最佳的磨合特性。
• 分段环配置：对于高压级，使用3-4段每槽的分段CFRP环可减少40-60%的泄漏。

全生命周期成本对比

成本因素	CFRP环	填充PTFE环	PEEK环	碳-石墨环
单价（150 mm缸径）	$110-160	$35-55	$65-95	$80-130
使用寿命（小时）	25,000-40,000	5,000-15,000	15,000-25,000	20,000-35,000
10万小时内环更换次数	2-4	7-20	4-7	3-5
每次更换停机成本	$2,500-8,000	$2,500-8,000	$2,500-8,000	$2,500-8,000

常见问题

CFRP活塞环能否改装到原本为PTFE环设计的现有无油压缩机中？

可以，但需要特定修改。主要变化是环间隙调整：CFRP环需要0.6-1.2%缸径的对口间隙，而PTFE为1.5-2.5%。可能需要垫片环或槽插件来减少轴向间隙。

哪种纤维-树脂体系组合最适合CFRP压缩机活塞环？

对于环面温度低于200°C的无油压缩机活塞环，T700S 12K碳纤维与PEEK树脂基体提供了最佳的耐磨性、机械强度和热稳定性平衡。

PEEK基CFRP的吸湿性如何影响湿气压缩中的活塞环性能？

PEEK基CFRP在饱和空气中平衡时吸收0.2-0.5%的水分，导致0.05-0.15%的线膨胀。安装时应将环间隙设在上限范围（缸径的1.0-1.2%）。
