引言

高速艇——巡逻艇、引航艇、救援艇和近海竞赛艇——由同一组工程矛盾定义：它们必须足够轻才能快速加速并高效滑行，同时又要有足够的刚度和韧性，才能在40节航速下承受波浪冲击。碳纤维夹芯结构比任何替代方案都更好地解决了这一矛盾。通过将薄碳纤维蒙皮粘合到厚实的低密度泡沫芯材上，建造商可获得一块在结构上相当于厚得多层压板、重量却只占其零头的板材。

夹芯原理很直接：蒙皮承担弯曲载荷，芯材将蒙皮分开以最大化截面惯性矩。实际上，成品船体的质量取决于三个早在船下水之前就做出的决定——选用哪种芯材、蒙皮灌注是否干净、成品板在冲击下表现如何。本文将依次介绍这些环节，并提供船体设计工程师、造船厂和技术买家所需的数据与工艺细节。

高速艇为何采用夹芯结构

夹芯板以很小的质量实现同样的弯曲刚度，因为芯材将蒙皮撑得很开。对高速艇而言，实际效果是可量化的：

减重：同等刚度下，夹芯船体通常比等效单层玻璃钢船体轻30-40%，直接改善航速、燃油经济性和载重能力。
刚度增益：芯材厚度翻倍可使板材弯曲刚度提高约八倍，使轻薄蒙皮足以承担强烈的波浪拍击载荷。
浮力与安全：闭孔泡沫芯材提供固有浮力，且外层蒙皮局部受损时不会吸水，这对救援和巡逻任务至关重要。
振动阻尼：芯材可耗散振动和噪声，改善乘坐舒适度，降低持续高速航行下船员和设备的疲劳。

碳纤维蒙皮在玻璃纤维基础上又增加了一层优势：相同层压板重量下刚度约为两倍、强度高约三分之一，使建造商可以进一步减薄蒙皮，或接受更高的设计载荷。代价是成本和对精确工艺控制的需求，这正是芯材选择和灌注质量变得至关重要的原因。

泡沫芯材选择

芯材是夹芯船体中最不起眼的部分，却是对重量、刚度和长期耐久性影响最大的部分。四种芯材家族主导船用领域，它们不可互换：

芯材	密度 (kg/m³)	剪切强度 (MPa)	压缩强度 (MPa)	最高服役温度 (°C)	相对成本
交联PVC泡沫	80-250	1.0-3.0	1.3-4.5	70-90	中等
PET泡沫（可回收）	100-220	0.8-1.8	1.0-2.8	130-150	低-中等
PMI泡沫	50-200	1.2-3.2	1.5-5.0	180-220	高
端纹巴沙木	100-250	2.0-3.5	4.0-12.0	120	低

交联PVC泡沫是高速艇船体的主力选择，在剪切性能、灌注耐受性与成本之间取得最佳平衡，适用于服役温度约80°C以下的板材。PET泡沫份额上升，因为它可回收，并能耐受厚层压板固化时更高的放热温度。PMI泡沫在性能最关键处使用——它能耐受热压罐高温，提供最高的比性能，但价格使其仅限于竞赛艇和军用结构。端纹巴沙木仍是重量不太关键时的优秀低成本选择，但长期会吸水，且边缘容易树脂饥饿。

对高速船体，常见规格模式是底部板（拍击载荷最高处）采用80-150 kg/m³的PVC泡沫，向上逐步换用更轻的芯材。芯材厚度通常为15-40毫米，取决于板尺寸和设计压力；每条芯材接缝必须打磨并粘接。

灌注质量控制

真空灌注已在大多数高速艇船厂取代手糊工艺，因为它能实现一致的纤维体积分数和低孔隙率，且苯乙烯暴露更少。只有纪律严明的工艺才能稳定可靠。其失效模式——干斑、富树脂区和孔隙——在船体外部不可见，往往多年后才以蒙皮-芯材脱粘的形式显现。关键控制点包括：

芯材表面处理：泡沫芯材必须涂底漆或加装表面薄膜，防止蒙皮树脂被吸入开孔细胞而饿死蒙皮-芯材粘接。带孔或开槽芯材允许树脂在灌注期间穿过芯材平面流动。
真空完整性：灌注真空须达95-99%（残余压力约0.1-0.5巴），并在导入树脂前进行保持15-30分钟的保压测试。此阶段泄漏产生的孔隙在后续步骤中无法消除。
树脂流动控制：导流介质、注射温度下150-400 mPa·s的树脂粘度以及注射压力必须与部件尺寸匹配。大型船体板上超过约300克/分钟的灌注流量有沿芯材接缝窜流和边缘干斑的风险。
纤维体积分数：蒙皮55-62%的目标纤维体积分数通过工艺试片的密度检查验证；偏差超过±2%表明存在流动问题，必须在下一块板前纠正。

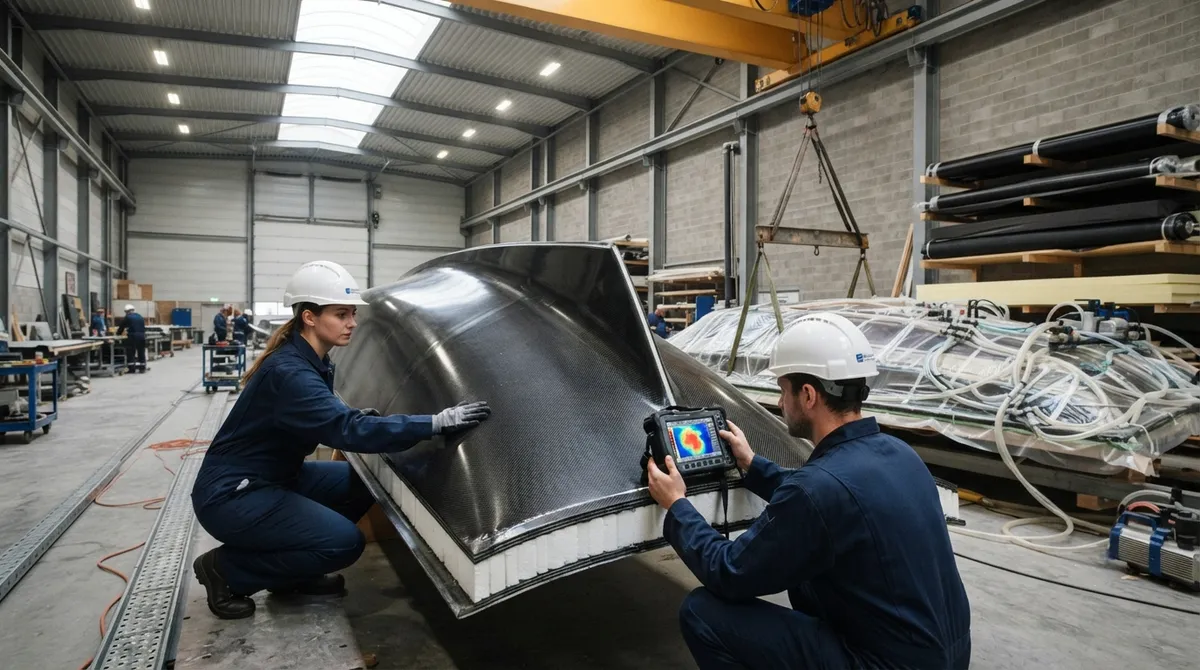

固化后检测构成完整闭环：超声检测扫描船体中的孔隙和蒙皮-芯材脱粘，工艺试片进行力学测试，使每一批船体都携带自己的质量证据。最优秀的船厂将灌注视为受控制造工艺而非手工活，为其使用的每种树脂和芯材组合编写书面参数。

冲击测试与损伤容限

夹芯船体成败系于冲击性能。35-45节航速下的波浪拍击可产生超过200 kPa的板压力，与漂浮圆木或码头碰撞产生的集中冲击，层压板必须无灾难性失效地承受。业界依赖一组标准测试方法：

落锤冲击：规定质量的半球或平头压头从设定高度落到夹持的板材上，产生标定冲击能量。根据服役环境以5-50 J的能量测试板材，并通过目视和超声扫描评估损伤。
冲击后弯曲：冲击后的试件进行四点弯曲加载以测量剩余强度；设计良好的夹芯结构在低能量冲击（单层板会开裂的那种）后仍保留70-85%的未损伤强度。
蒙皮-芯材脱粘测试：双悬臂梁或爬筒剥离试验测量蒙皮-芯材界面的断裂韧性，这是夹芯船体最常见的隐藏失效。
拍击载荷模拟：水动力拍击试验或带拍击压力分布的有限元模型，对照该艇运行包线内的实际波浪冲击谱验证板设计。

设计目标是损伤容限而非单纯强度：局部凹陷但蒙皮-芯材粘接完好的船体可现场修复，而大面积脱粘的船体必须切割重建。

常见问题解答

为什么高速艇碳纤维船体用泡沫芯材而不用巴沙木？

泡沫芯材，尤其是交联PVC和PET，在高速船体上相对巴沙木有三点优势。首先，闭孔泡沫不吸水，外层蒙皮受损不会导致船舶全寿命期内水分渐进侵入和重量增加。其次，泡沫芯材无纹理方向，所有板取向性能均匀，避免巴沙木纹理结构可能造成的边缘饥饿和硬点。第三，泡沫芯材剪切应变容限更好，能抵抗波浪拍击造成的局部压溃载荷。在成本至上面重量不太关键的场合，巴沙木仍有竞争力，但注重耐久性和冲击容限的高速艇越来越多地选用泡沫。同等密度下泡沫相对巴沙木的重量代价很小，而吸湿行为显著更优。

船用夹芯船体的蒙皮-芯材脱粘是什么原因，如何预防？

脱粘几乎总是工艺失效而非设计失效。主导原因包括芯材表面树脂饥饿、层合前芯材受污染或受潮，以及灌注期间真空泄漏造成的孔隙。预防始于对芯材涂底漆或加装表面薄膜，使蒙皮树脂无法被吸入开孔细胞；继而通过注胶前严格的真空保压测试；最后在固化后以超声检测确认。固化期间芯材表面温度也必须受控：厚层压板的高放热会熔化或扭曲低温泡沫，削弱界面。最可靠的预防是为每种芯材和树脂组合编写工艺规范，并针对每个生产批次测试工艺试片。

碳纤维夹芯船体比单层玻璃钢船体轻多少？

在刚度相当、设计载荷相近时，碳纤维夹芯船体通常比单层玻璃钢船体轻30-40%，比同板设计的玻璃钢夹芯船体轻约20-30%。对12米巡逻艇，这可转化为1,500-3,000千克的节省——足以增加燃油、武器、传感器或乘员容量而不改变船型线。就性能而言，较轻排水量直接改善滑行速度和燃油经济性：减重10%通常可降低巡航航速下3-6%的燃油消耗，加速也明显改善。代价是成本，建造商在重量节省足以通过性能或载重收回成本的地方接受它。
