碳纤维在加氢站中的应用：高压管道、加注枪与拉断阀

引言

全球加氢站（HRS）基础设施正以前所未有的速度扩张。截至2026年中，全球超过1,350座运营站，国际能源署预测2030年将达6,500座。虽然多数关注集中在IV型和V型储氢容器上，但HRS中多个其他关键部件依赖碳纤维复合材料来满足350-950巴工作压力下的极端氢气要求。高压管道、加氢枪和拉断阀——这些在氢气从固定储罐向车辆转移的关键过程中使用的部件——代表了碳纤维材料快速增长的应用领域。

2026年HRS非储存部件中碳纤维的全球市场估值约3.8亿美元，以18.5%的年复合增长率增长，预计2032年达10.5亿美元。

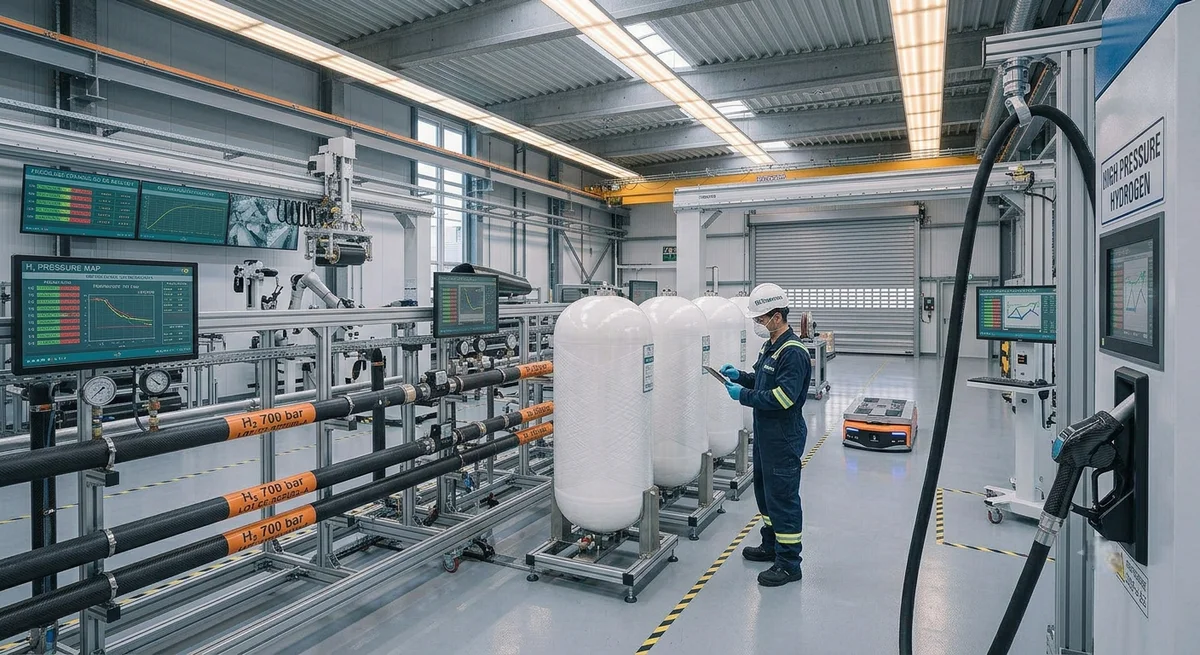

高压复合管道系统

传统HRS设计使用316L不锈钢管进行高压气态氢传输。碳纤维增强热塑性（CFRTP）管道正在快速获得采用，尤其在减重、耐腐蚀性和热绝缘性至关重要的站点。典型的700巴HRS含有50-120米互联管道，碳纤维管道比316L不锈钢减重60-70%。最广泛采用的CFRTP HRS管道结构由内层聚酰胺（PA12或PA6）衬里（提供氢渗透屏障）、碳纤维编织或缠绕增强层和外部聚氨酯或聚酰胺保护套组成。

参数	316L不锈钢	CFRTP (PA12+CF)	CFRTP优势
工作压力（巴）	350-950	350-1,050	+11%
每米重量（DN25，700巴）	8.5 kg/m	2.8 kg/m	−67%
导热系数（W/m·K）	16.2	0.4-0.8	−95%
安装人工（每米）	$85-$120	$45-$65	−42%
材料成本（每米）	$95-$140	$160-$250	+78%
总安装成本（每米）	$180-$260	$205-$315	+14%

复合材料加氢枪和软管

HRS加氢枪必须承受700-875巴峰值压力，工作温度−40°C至+85°C，且重量足够轻以实现符合人体工程学的单手握持操作。碳纤维增强热塑性塑料已成为加氢枪枪体的首选材料，替代了需要厚壁截面的铝合金。现代CF增强PA66或PEEK加氢枪枪体重量仅1.2-1.8 kg，同时保持2,000巴以上的爆破压力。

• 枪体：注塑CF/PA66（30-40% CF重量比）— 拉伸模量14-18 GPa，HDT >250°C
• 枪头/拉断接口：CF/PEEK（40% CF）— −40°C至+150°C连续工作
• 软管增强层：编织高韧性CF纱线（12K，3.6 GPa）覆盖PTFE内管 — 2,200巴爆破压力
• 人体工程学套筒：包覆成型热塑性聚氨酯，集成握持纹理

拉断阀：安全关键的CF组件

拉断阀是HRS加氢枪软管中SAE J2601和ISO 19880-1规定的强制性安全装置，在预定拉力（400-1,200 N）下干净分离，防止车辆意外驶离时软管甩动和氢气泄漏。碳纤维复合材料已成为拉断阀体的主导材料，取代黄铜和不锈钢。

性能	黄铜	316L不锈钢	CF/PEEK拉断阀
重量（DN10）	480 g	420 g	145 g
爆破压力（巴）	2,800	3,200	3,100
拉断力范围（N）	600-1,200	400-1,000	450-1,100
密封耐久性（循环）	20,000	25,000	30,000+
单价（2026，USD）	$85-$120	$110-$160	$95-$145

CF在HRS组件中的关键优势

• 减重：比不锈钢轻60-75% — 减少结构支撑，改善安装人体工学
• 热绝缘：低导热系数（0.4-0.8 W/m·K）相比金属管道可减少预冷器能耗12-18%
• 无腐蚀运行：消除了高强度钢在循环H₂暴露中固有的氢脆风险
• 可定制的力学性能：纤维结构可根据不同站子系统的特定压力/负载曲线进行优化
• 简化安装：更轻的截面需要更少的支撑；熔焊被机械或粘接接头取代

成本趋势与供应链考量

CFRTP管道相对不锈钢的成本溢价已从2022年的约45%缩小到2026年的14%，由三个因素驱动：（1）采用复合管道的HRS增加——2025年全球安装了超过120,000米CFRTP HRS管道；（2）碳纤维丝束供应商之间的竞争加剧，T700S级（HRS组件的标准）产能增加28%；（3）自动化缠绕和编织工艺的开发使制造人工减少40-55%。

常见问题

问：CF复合管道能否承受快速气体循环而不会产生微裂纹？

答：可以 — 现代CFRTP管道在−40°C条件下已完成>50,000次10至700巴压力循环，刚度退化<1%。关键在于通过缠绕张力优化（HRS应用通常5-15 N/束）保持衬里中的压缩应力。

问：HRS中CF组件受哪些法规标准约束？

答：CFRTP管道属于ISO 19880-1（站设计）和SAE J2601（加注协议）范围。具体组件标准包括：ISO 12617（氢气服务用复合管道）、SAE J2601/2（加氢枪软管和拉断阀）。ASME B31.12（氢气管道）2025修订版新增了CFRTP系统非强制性附录。

问：在总生命周期基础上，CF HRS管道与不锈钢相比成本如何？

答：在总安装成本基础上，CFRTP目前比316L不锈钢贵10-20%（$205-315/m vs $180-260/m）。但考虑维护（CFRTP无需腐蚀检查）、保温值（无需单独保温层）和热性能（减少预冷能耗）在内，CFRTP在20年站寿命中实现5-10%更低的总拥有成本。典型1,000 kg/天站的盈亏平衡点约6-8年。

问：HRS组件中使用什么等级的碳纤维？

答：HRS复合材料组件主要使用T700S级中模量碳纤维（12K和24K丝束，拉伸强度4.9 GPa，模量230 GPa）。东丽的T700SC是基准等级，Zoltek（PX35，50K丝束用于低成本管道）、西格里（SIGRAFIL C30）和晓星高新材料（TANSOME H3065）提供等效产品。对于需要更高抗冲击性的优质加氢枪组件，使用T800S级纤维（5.9 GPa）或IM7级，用于加氢枪结构的15–20%。

结论

碳纤维复合材料已超越氢气储存容器，成为整个加氢站架构中的关键材料——从级联储罐组输送氢气的高压CFRTP管道，到突破性的CF/PEEK加氢枪和拉断阀。随着HRS安装基数预计在2030年前增长4.8倍，材料与现有技术的成本溢价正趋于平衡，HRS组件（不含储罐）中的碳纤维可寻址量预计到2032年将达到每年6,500-8,200公吨。
