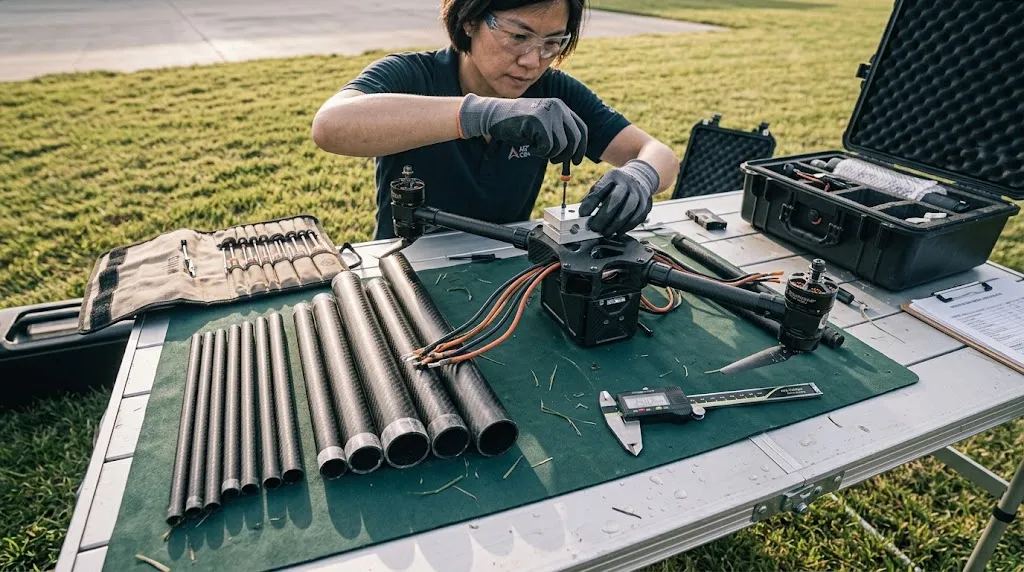

无人机机架碳纤维管：尺寸与壁厚选择

引言

无人机机臂上的碳纤维管是多轴飞行器上杠杆效应最大的单一零件：它决定机臂刚度、固有频率与机架重量的很大一块，同时充当电机走线的通道，并且是坠机时理想中应当先失效、且便宜易换的那一段。只按外径选管是装配中最常见的错误；真正起作用的是截面的惯性矩，而惯性矩同时由直径与壁厚驱动。本指南说明如何为无人机机架与机臂选择碳纤维管：带真实刚度数据的直径壁厚表、卷管与拉挤的铺层差异、影响握持与胶接的表面处理、经得住振动的连接方式，以及同一套逻辑如何用于必须兼作 RC 飞机结构的碳纤维管。

无人机机臂的碳纤维管怎么定尺寸：直径与长度

消费级与准专业级四轴的机臂管集中在几个直径上，而直径选择与电机定子尺寸、桨叶间隙直接联动：

• 16–19 mm 管：适配 250–330 mm 级机架与 22xx/23xx 电机。轻且便宜；载荷一重，挠曲就占主导。
• 22–25 mm 管：5 寸与 7 寸装配的主力区间；常说的 4mm 碳纤维无人机机架规格通常指中心板的板厚，机臂仍用管材以求质量效率。
• 25–30 mm 管：重载与影视平台，起飞重量 25–30 kg，非对称推力下的机臂刚度比几克重量更重要。
• 长度：量电机轴心到机架边缘，加 10–15 mm 给接套；管端深入胶接插口至少 25 mm——胶层过短最先开裂。

定规格前先核间隙：最大倾角下桨半径加电机钟罩必须能掠过机管，且机管不应过多处在桨洗中——涵道式或高位机臂的推力损失更小。

无人机碳纤维管的壁厚与铺层：克重与刚度花在哪

薄壁管的刚度随直径三次方、随壁厚近似线性增长，而质量随壁面积线性增长。这一取舍给出固定 250 mm 臂长下无人机碳纤维管的清晰对照：

外径 × 壁厚	每 250 mm 质量	弯曲刚度（EI，约值）	典型用途
16 × 1.0 mm	18 g	0.35 × 10⁶ N·mm²	轻量 5 寸自由飞
22 × 1.5 mm	39 g	1.3 × 10⁶ N·mm²	5 寸竞速、7 寸巡航
25 × 2.0 mm	66 g	2.5 × 10⁶ N·mm²	重载 7 寸、轻型吊运
30 × 2.5 mm	113 g	5.0 × 10⁶ N·mm²	影视/重载

铺层与尺寸同样重要。卷管——预浸料卷在芯模上固化——强度重量比最佳、内壁光滑适合压配；拉挤管更便宜，但纤维只沿轴向，环向强度与抗劈裂性差，坠机时是真实风险。机臂建议指定卷管加编织或斜纹外表面：编织补上环向层，扛住扎带与夹具的点载荷，并遮盖使用划痕。准各向同性铺层（0/±45/90）值得为带云台相机的机臂加一点预算——偏航扭矩下的扭转刚度会直接反映在画面里。

碳纤维无人机机架上的连接与安装

补充材料牌号的选择逻辑：同为卷管，T300 级与 T700 级的模量接近但断裂伸长率与抗冲击表现不同——T700 级管在坠机时更能容忍瞬时过载，适合竞速与远航机型；T300 级性价比高，适合教学与航拍等低风险平台。若机臂常年暴露在日晒下，还应要求树脂体系带抗紫外配方，或在管身喷涂防护涂层，否则表层树脂粉化会让编织纹路发白、强度逐年下降。

管子总是先在接头处失效、而不是跨中断裂，所以接口比管本身更值得上心：

• 胶接叉口：铝或碳纤维叉座用增韧环氧胶接，胶层 0.1–0.15 mm，先打磨并溶剂擦拭。搭接长度至少 1.5 倍外径。
• 夹块：铣出平面或使用模压鞍座；光面上的圆管夹在振动下会松滑，除非接触面滚花或缠硅胶带。
• 根部套管：在弯矩峰值的根部加短碳纤维或铝套管，提高应变容限——这是碳纤维无人机机架最便宜的抗坠升级。
• 走线：电机线走管内，端头塞泡沫防磨；绝不在弯曲区钻孔——受拉面开孔会让疲劳寿命断崖式下降。

装配完成后用手机频谱 App 在怠速下测机臂共振：一阶模态低于约 45 Hz 容易引发控制环振荡，常规解法是加厚壁或加根部套管，而不是换更重的电机。测试时把每根臂单独贴加速度计位或手机贴壁记录，四臂模态差异超过 10% 往往意味着某处夹持松动或管材批次不一致，应在首飞前排掉。

一材多用：从无人机到 RC 飞机

备件策略上建议按臂整套更换而非换单根：批次不同的管材即使规格一致，铺层公差与重量分布也有细微差异，单臂混用会在高速机动时引入不对称振动。采购时多留一套同批次机臂与一套安装螺钉，现场排障效率会高很多，停机时间显著缩短。对于批量作业的行业机队，建议将同批次机臂按架编号入册，返修时按编号取件，避免现场凭手感挑选。

同一批管子可以直接跨界到固定翼：RC 飞机机翼翼梁、推杆与机身尾撑用的碳纤维管遵循同一套选型逻辑——跨度看弯曲刚度、翼梁看扭转刚度、壁厚要薄到不挤占翼型。常见跨界：1.5 米公园机的 8–12 mm 机翼管、双尾撑 UAV 的 20–25 mm 尾撑、薄壁 6 mm 推杆导管。采购经验：按精确规格在架上常备两根备用机臂管、要求切长并把端面车平、把规格写进装配文档，让补购订单变成一封一行的邮件。

常见问题解答

无人机机臂该用多大直径的碳纤维管？

按电机级别与全备重量匹配：250–330 mm、22xx 电机的四轴用 16–19 mm；5 寸与 7 寸装配用 22–25 mm；10 kg 以上吊运平台用 25–30 mm。然后用刚度而非目录标称复核——同外径不同壁厚的两根管表现差很多，而壁厚通常比直径是更便宜的杠杆。

壁厚越厚越好吗？

不是。加厚壁线性提高刚度，但也给臂端增加转动质量，电机要在每次油门变化时加速它，伤响应与效率。应按"一阶臂模态明显高于控制环需求"的最低质量来定；只有共振测试或载荷变化显示不够时才加厚。

无人机机架该用卷管还是拉挤管？

几乎总是卷管。拉挤管轴向强且便宜，但没有环向纤维，受夹紧压力与坠撞会沿长度劈裂。拉挤料留给线束导管、天线支杆这类纯轴向受力的非关键件。

机臂怎么固定到碳纤维无人机机架上才不裂管？

避免点载荷与紧固处弯折。用胶接叉或带套管的鞍形夹，配合软界面层按指定扭矩紧固，让螺栓孔避开管的受拉区——理想情况是紧固件穿过套管而非管壁。每次硬着陆后检查胶层与夹边；根部发丝裂纹是换臂的理由，不是复拧的理由。

结论

为无人机机臂选择碳纤维管，是惯性矩、铺层质量与接头设计的功课——不是外径比价。先定臂长与电机级别，挑一根 EI 落在需求区间的卷管，用套管保护根部，装好整机后验证共振。这样做，管子就能以坠机预算允许的最低质量，提供让控制环保持干净的刚度。
