Технический анализ аэрооболочек из углеродного композита для аппаратов входа в атмосферу Марса — миссия SkyFall компании Firefly Aerospace, теплозащита и цепочка поставок.
Введение
Объявленная компанией Firefly Aerospace миссия на Марс SkyFall представляет собой важную веху в применении углеродных композитов для планетарных аппаратов входа. Миссия, запуск которой запланирован на 2028 год, доставит технологический демонстрационный груз на поверхность Марса с использованием аэрооболочки из углеродного композита — крупнейшей в своем роде. Диаметром 4,5 метра, аэрооболочка SkyFall включает первичную структуру из углепластика (CFRP) с теплозащитной системой PICA (фенольно-пропитанный углеродный аблятор). Этот подход использует удельную жесткость и прочность углепластика, защищая композитную подложку от температур входа, превышающих 2100°C.
Использование углепластика в конструкции аэрооболочек решает одну из самых сложных проблем проектирования аппаратов входа: эффективность массы. Каждый сэкономленный килограмм массы аэрооболочки напрямую преобразуется в дополнительную научную полезную нагрузку. Традиционные алюминиевые аэрооболочки для Марса весят 180–220 кг. Эквивалент CFRP, продемонстрированный программой SkyFall, достигает 95–120 кг — снижение массы на 45–55%.
| Параметр | Алюминий | CFRP (SkyFall) | Улучшение |
|---|---|---|---|
| Масса (4,5 м) | 180–220 кг | 95–120 кг | −47% |
| Удельная жесткость | 25,5 | 71,4 | +180% |
| Теплопроводность | 237 Вт/м·К | 5–15 Вт/м·К | −95% |
| КТР (ppm/°C) | 23,1 | −0,5 до 0,8 | Около нуля |
| Время изготовления | 14–18 мес. | 8–12 мес. | −35% |
Интеграция теплозащиты
PICA — легкий углеродный преформ, пропитанный фенольной смолой. На SkyFall плитки PICA приклеены к структуре CFRP высокотемпературным силиконовым адгезивом. Подложка CFRP обеспечивает механическую поддержку и действует как тепловой барьер, сохраняя тыльную температуру ниже 200°C во время 120-секундного импульса нагрева.
- Управление КТР: КТР CFRP (0,3 ppm/°C) близко совпадает с PICA (0,5 ppm/°C), минимизируя термические напряжения.
- Газовыделение: Цианатэфирная смола с TML 1,2% и CVCM 0,05% соответствует требованиям NASA.
- Ударная стойкость: 35 Дж против 18 Дж у алюминия, критически важно для защиты от микрометеороидов.
Производство и контроль качества

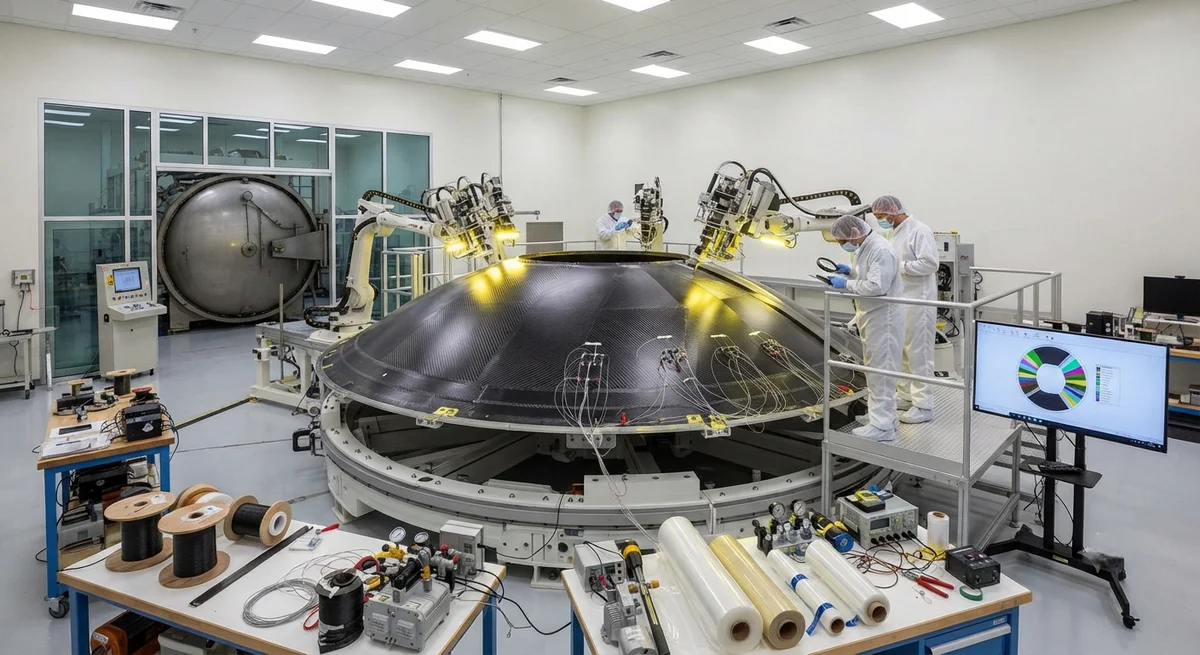

Аэрооболочка SkyFall производится методом автоматической выкладки волокна (AFP) с 16-жгутовой роботизированной головкой (45 кг препрега/час). Требуется около 120 слоев препрега, общая толщина 28 мм в носовой зоне, сужающаяся до 12 мм. Отверждение в автоклаве 6 м: 180°C, 7 бар, 6 часов.
- Ультразвуковое C-сканирование: 100% контроль, дефекты от 1,5 мм, пористость <0,5%
- Мех. испытания: ILSS ≥55 МПа, прочность ≥1200 МПа, сдвиг ≥65 МПа
- Термоциклирование: 100 циклов −150°C до +200°C, потеря массы <1%
Цепочка поставок для B2B
Программа SkyFall потребляет ~380 кг препрега IM7 на аэрооболочку. Годовой спрос на CFRP космического класса достигнет 12–15 тонн к 2030 году. Ключевые спецификации: модуль волокна ≥276 ГПа, TML смолы <1,0%, допуск поверхностной плотности ±2%.
Часто задаваемые вопросы
Почему углепластик подходит для марсианских аппаратов?
Углепластик обеспечивает на 180% более высокую удельную жесткость, снижение массы на 45–55%, околонулевой КТР и на 95% меньшую теплопроводность — все это критично для тепловых и механических нагрузок при входе в атмосферу Марса со скоростью >7,5 км/с.
Какие стандарты сертификации применяются?
Космический CFRP должен соответствовать NASA-STD-6016, MIL-HDBK-17 и ECSS-Q-ST-70 (ESA). Ключевые параметры: TML <1,0%, CVCM <0,1%, пористость <0,5%.
Рынок космического углепластика?
Рынок вырастет с ~$280 млн в 2026 г. до $650 млн к 2032 г. (CAGR 15%). Поставщики с сертификацией AS9100D будут в наилучшем положении.
