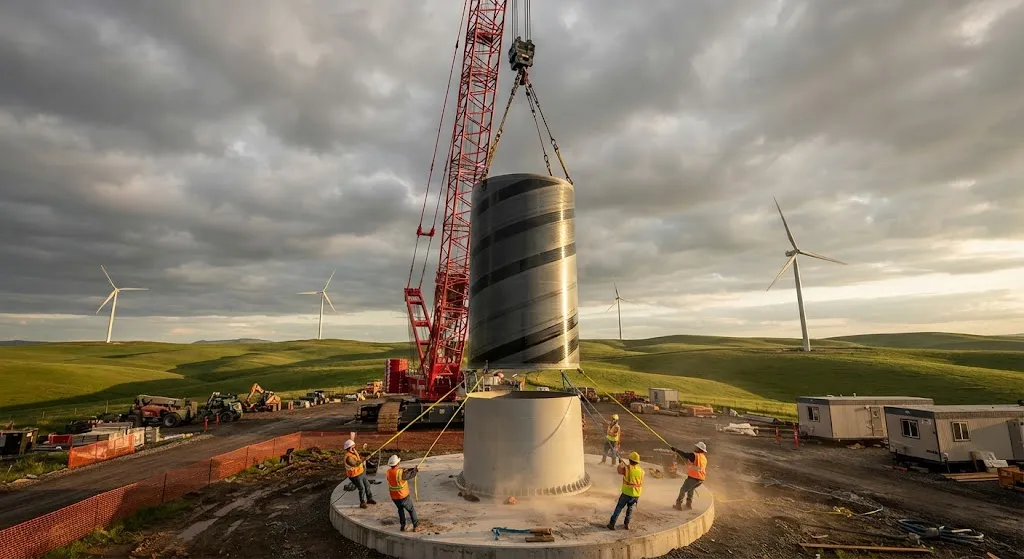

Композитные сечения башен ветряных турбин: гибридные решения CFRP-стекло для высоты вала более 120 м

Введение

Ветроэнергетическая отрасль находится в гонке за строительство более высоких башен. По мере роста наземных ветряных турбин до 6-8 МВт номинальной мощности, высоты вала 120-160 метров становятся стандартом для использования более сильных и стабильных ресурсов ветра на высоте. Однако стальные секции башен, которые хорошо работают на высоте 80-100 метров, становятся непрактичными выше 120 метров из-за ограничений транспортировки — отдельные стальные секции диаметром более 4,5 метров требуют специальных разрешений, сопровождающих транспортных средств и не могут проезжать под большинство дорожных развязок. Композитные секции башен с использованием гибридного угле-стеклопластикового армирования решают эту проблему, обеспечивая более широкий диаметр, который можно транспортировать модульными секциями и собирать на месте.

Для разработчиков ветроэнергетических проектов ценность композитных башен выходит за рамки транспортабельности. Более высокое отношение жесткости к весу гибридов CFRP-стекло позволяет проектировать башни, снижающие потребление стали на 25-40%, уменьшающие нагрузки на фундамент на 15-25% и обеспечивающие бесшовные модульные соединения, сокращающие время установки на 30-50%. В этой статье объясняется structural инженерия композитных секций башен, гибридные стратегии материалов, оптимизирующие стоимость и производительность, а также реальные проекты, подтверждающие эту технологию в масштабах утилити.

Требования к проектированию высоких композитных башен

Башни ветряных турбин должны удовлетворять пяти одновременным structural требованиям, которые становятся все более сложными по мере роста высоты:

Статическая жесткость: Башня должна ограничивать отклонение в гондоле менее чем до 0,5% высоты башни при рабочих ветровых нагрузках, что требует высокой изгибной жесткости, определяющей выбор материала.
Усталостная прочность: Конструктивный ресурс 20-25 лет с 10⁸ циклами нагружения от турбулентности и рабочих вибраций требует превосходной усталостной прочности в зонах концентрации напряжений вблизи отверстий под болты и сварных соединений.
Избегание динамического резонанса: Первая собственная частота башни должна находиться между частотами ротора 1P (один оборот) и 3P (прохождение лопасти) для предотвращения резонансного усиления вибраций.
Соответствие условиям транспортировки: Максимальный диаметр секции 4,5 м (дорожный лимит в большинстве стран) и максимальная длина секции 25-30 м (ограничения по грузоподъемности крана и радиусу поворота).
Эффективность установки: Минимизация сварки на месте, использования тяжелых кранов и операций, зависящих от погоды, для сокращения окон установки с недель до дней.

Гибридный дизайн CFRP-стекло для башен

Современные секции композитных башен используют гибридный подход, размещая углеволокно там, где оно обеспечивает максимальную structural выгоду, полагаясь на стекловолокно для большей части сечения для контроля стоимости:

Зона секции башни	Основное армирование	Функция	Содержание CFRP (% по весу)
Нижняя башня (0-30% высоты)	Гибрид CFRP-стекло	Максимальное сопротивление изгибающему моменту	25-35%
Средняя башня (30-65% высоты)	Стекловолокно преобладает	Промежуточная жесткость и устойчивость к потере устойчивости	5-10%
Верхняя башня (65-90% высоты)	Гибрид CFRP-стекло	Динамическая жесткость и настройка резонанса	15-25%
Головка башни (90-100% высоты)	Высокомодульный CFRP	Интерфейс гондолы и путь передачи нагрузки от болтовой схемы	40-50%

Производственный процесс обычно использует вакуумную инжекцию смолы (VARTM) для криволинейных секций и автоматизированную укладку волокна (AFP) для цилиндрических секций. Толщина стенки варьируется от 40-80 мм в нижних секциях до 25-45 мм в верхних секциях с объемной долей волокна 50-58%. Гибридная выкладка обычно включает стекинг [0/±45/90] с концентрацией углеволоконных слоев по ориентациям 0° (кольцевая) и 90° (осевая) для жесткости, тогда как стеклопластиковые слои ±45° воспринимают нагрузки на срез и обеспечивают устойчивость к повреждениям.

Сравнение характеристик: композитная vs стальная башня

Преимущества композитных башен становятся количественно измеримыми при сравнении 140-метровой гибридной CFRP-стекло башни с эквивалентной полностью стальной решетчатой или трубчатой башней:

Параметр	Стальная башня (140 м)	Композитная башня (140 м)	Улучшение
Общая масса башни	480-550 тонн	280-340 тонн	снижение на 35-40%
Нагрузка на фундамент	750-900 кН·м (момент)	550-680 кН·м	снижение на 20-30%
Диаметр сечения	4,2-4,5 м (транспортный лимит)	4,8-5,5 м (более широкий возможен)	более широкое основание = более жесткая
Время установки	14-21 день	5-10 дней	на 50-70% быстрее
Конструктивный ресурс	20-25 лет	25-30 лет	более длительная эксплуатация
Первая собственная частота	0,22-0,28 Гц	0,25-0,32 Гц	лучший запас по резонансу

Снижение массы наиболее значительно в нижних секциях башни, где изгибающий момент максимален. Размещая армирование CFRP на крайних волокнах (внутренней и внешней поверхностях), проектировщики достигают того же момента сопротивления с весом на 35-40% меньше, что напрямую转化为更较低ых транспортных расходов и уменьшения требований к крану для установки.

Преимущества транспортировки и установки

Композитные секции башен обеспечивают три преимущества транспортировки и установки, напрямую снижающих стоимость проекта:

Модульная сборка: Секции могут быть собраны на заводе в сегменты длиной 8-12 метров, транспортированы стандартными грузовиками и собраны на месте болтами с высоким трением. Сварка на месте не требуется.
Возможность более широкого основания: Экономия веса за счет армирования CFRP позволяет создавать основания башен диаметром 5,0-5,5 метров, оставаясь транспортабельными — это невозможно со сталью при сопоставимых уровнях жесткости.
Снижение грузоподъемности крана: Масса отдельных секций 15-25 тонн (против 30-50 тонн для стали) позволяет использовать более доступные краны, снижая затраты на мобилизацию и чувствительность к погоде.

Эксплуатация на месторождении и подтверждение

Несколько проектов композитных башен продемонстрировали эксплуатационные характеристики, подтверждающие технологию для развертывания в масштабах утилити:

Nordex 140 м башня (Германия): Гибридная конструкция CFRP-стекло работает с 2024 года, демонстрируя отклонение менее 0,5% между сезонами и неизмеримую деградацию волокна при ультразвуковом контроле.
Goldwind 170 м башня (Китай): Полные композитные секции башен для платформы 6 МВт, установка завершена за 6 дней по сравнению со средним показателем 18 дней для аналогичных стальных башен на том же ветропарке.
Vestas EnVentus композитная башня (Дания): Подтверждена система бесшовных модульных болтовых соединений с усталостными испытаниями более 3 миллионов циклов при нагрузке 1,5 от проектной без ослабления соединения.

Часто задаваемые вопросы

Какова разница в стоимости между композитными и стальными башнями на высоте вала 140 м?

На высоте вала 140 метров композитные башни несут премию к стоимости материалов на 15-25% по сравнению со эквивалентными стальными башнями (1,8-2,4 млн долларов против 1,5-2,0 млн только за башню). Однако при расчете общей установленной стоимости, включая фундамент, транспортировку, аренду крана и трудозатраты на установку, композитные башни достигают паритета по стоимости или экономии 5-10% за счет сниженных нагрузок на фундамент, более быстрой установки и меньших требований к крану. Точка безубыточности обычно достигается на высоте вала около 120-130 метров, при этом композитные башни становятся экономически выгодными выше этого порога.

Как композитные башни справляются с ударами молнии?

Композитные башни требуют специальной системы молниезащиты, поскольку структура CFRP-стекло не обеспечивает естественную проводимость стали. Система защиты обычно включает токоотвод, связанный с металлическими полосами, встроенными в стенку башни, подключенными к заземляющей сети в фундаменте. Встроенные металлические полосы также служат элементами клетки Фарадея, отводящими ток молнии вокруг композитной конструкции. Несколько композитных башен в regions с высокой активностью молний в Германии и Китае работают более 3 лет со стандартной системой защиты, демонстрируя эффективное управление током молнии без structural повреждений.

Могут ли секции композитных башен быть переработаны по окончании срока службы?

Переработка композитных башен является активной областью развития. Текущие варианты включают механическое измельчение для использования в качестве наполнителя в строительных композитах и восстановление волокон на основе пиролиза, сохраняющее 60-80% первоначальной прочности волокна. Рамочная директива ЕС по транспортным средствам по окончании срока службы адаптируется для компонентов ветряных турбин, и несколько европейских производителей разрабатывают программы обратного приема. При текущих темпах переработки композитные башни производят примерно на 15-20% меньше общих отходов по массе по сравнению со стальными башнями с учетом более длительного срока службы и уменьшения материала фундамента.

Заключение

Композитные секции башен с использованием гибридного угле-стеклопластикового армирования представляют собой structural технологию, обеспечивающую поколение более высоких наземных ветряных турбин. Снижение массы на 35-40%, уменьшение нагрузок на фундамент на 20-30% и ускорение установки на 50-70% напрямую решают барьеры транспортировки и стоимости, ограничивающие высоту вала выше 120 метров. По мере продвижения разработчиков ветроэнергетических проектов к использованию более сильных ресурсов ветра на высоте композитные башни станут стандартным structural решением для высоты вала более 130 метров.

Для инженеров ветроэнергетики, оценивающих варианты композитных башен, выбор материала должен учитывать конкретную высоту вала, транспортные ограничения на площадке и наличие кранов. Изучите наши решения из углеволокна и гибридных композитов, включая намотанные и пригодные для VARTM тканевые системы для башенных применений, или свяжитесь с нашей инженерной командой, чтобы обсудить поддержку structural проектирования для вашего ветроэнергетического проекта.
