Кабельное управление на ветряных электростанциях: CFRP-конструкции для защиты подводных кабелей

Введение

Управление кабелями на морских ветряных электростанциях представляет собой одну из наиболее сложных инфраструктурных задач в области возобновляемой энергетики. Подводные силовые кабели, соединяющие турбины с подстанциями и берегом, постоянно подвергаются угрозам коррозии, механических повреждений при монтаже, активности тралов渔船, падения якорей и движения морского дна. Традиционные системы защиты кабелей с использованием стальных труб, бетонных матрасов и отсыпки гравия служили отрасли на протяжении десятилетий, но их ограничения становятся все более очевидными по мере перехода ветряных электростанций на более глубокие воды, в более суровые условия и на более сложные условия морского дна. Конструкции из углепластика (CFRP) предлагают трансформирующую альтернативу, сочетая исключительную коррозионную стойкость с меньшим весом и увеличенным сроком службы.

В данной статье рассматривается применение технологии CFRP для защиты кабелей ветряных электростанций, сравниваются свойства материалов, экономика монтажа и стоимость жизненного цикла с традиционными подходами. Для разработчиков ветряных электростанций, инженеров кабельных систем и планировщиков морской инфраструктуры представленные здесь данные служат основой для оценки роли CFRP в стратегиях управления кабелями нового поколения.

Требования и проблемы защиты кабелей

Защита подводных кабелей должна одновременно решать множество угроз, сохраняя функциональность кабеля на протяжении проектного срока службы 25-30 лет. Основные требования включают:

• Механическая защита: Устойчивость к удару падающих предметов, контакту трал-board и удару якорей. Система защиты должна поглощать энергию без повреждения проводника, изоляции или брони кабеля.
• Коррозионная стойкость: Непрерывное воздействие морской воды с различными температурами, уровнями pH и биологической активностью. Стальные компоненты требуют катодной защиты и по-прежнему подвергаются деградации со временем.
• Гидродинамическая устойчивость: Конструкция защиты должна оставаться на месте, несмотря на течения, волны и размыв морского дна. Вес и геометрия определяют устойчивость, но чрезмерный вес увеличивает стоимость монтажа.
• Контроль радиуса изгиба кабеля: Системы защиты должны предотвращать превышение кабелем минимального радиуса изгиба в точках касания, выходах J-образных труб и вдоль защищённого маршрута.
• Тепловой менеджмент: Силовые кабели выделяют тепло при работе. Конструкции защиты должны обеспечивать достаточный отвод тепла для предотвращения перегрева проводника и деградации изоляции.

Традиционные решения решают эти требования за счет массы (бетонные матрасы), прочности материала (стальные трубы) или объема (отсыпка гравия), но каждый подход вносит компромиссы, которые CFRP может устранить.

Проектирование системы защиты кабелей на основе CFRP

Системы защиты кабелей на основе CFRP используют уникальные свойства материала для создания конструкций, превосходящих традиционные альтернативы по нескольким параметрам:

Параметр	CFRP-защита	Стальная труба	Бетонный матрас	Отсыпка гравия
Вес в воде (кг/м)	15-25	80-120	200-400	Переменный (в зависимости от основания)
Скорость коррозии (мм/год)	0 (нет коррозии)	0,05-0,15 (с КЗ)	Поверхностная деградация	Не применимо
Проектный срок службы (лет)	50+	25-30 (с техобслуживанием)	25-30	Неограниченный (но осадка)
Поглощение энергии удара (кДж)	15-25	20-30	30-50	Пассивное (распределённое)
Требования к судну монтажа	Легкое DP-судно	Тяжёлое подъёмное судно	Тяжёлое подъёмное судно	Судно для отсыпки гравия
Скорость монтажа (м/день)	500-1000	200-400	100-200	Переменная (зависит от погоды)
Отвод тепла от кабеля	Отличный (низкое тепловое сопротивление)	Средний (сталь проводит тепло)	Плохой (бетон изолирует)	Средний
Взаимодействие с рыболовными снастями	Снасти соскальзывают (гладкая поверхность)	Снасти застревают на соединениях	Снасти застревают на краях	Снасти застревают в насадке

Ключевые преимущества CFRP — снижение веса (на 80-95% легче альтернатив), устранение коррозии и более быстрый монтаж. Конструкция защиты из CFRP весом 20 кг/м обеспечивает такую же механическую защиту, что и стальная труба весом 100 кг/м, при этом система CFRP не требует катодной защиты, мониторинга коррозии и ремонтных погружений на протяжении всего срока службы.

Преимущества монтажа

Системы защиты кабелей на основе CFRP трансформируют экономику монтажа благодаря трем механизмам:

• Требования к судам: Легкий вес конструкций CFRP позволяет осуществлять монтаж с помощью меньших судов с динамическим позиционированием (DP) вместо дорогих тяжёлых подъёмных барж. Суточная стоимость судна снижается с 150 000-300 000 до 50 000-100 000 долларов, обеспечивая немедленную экономию проекта.

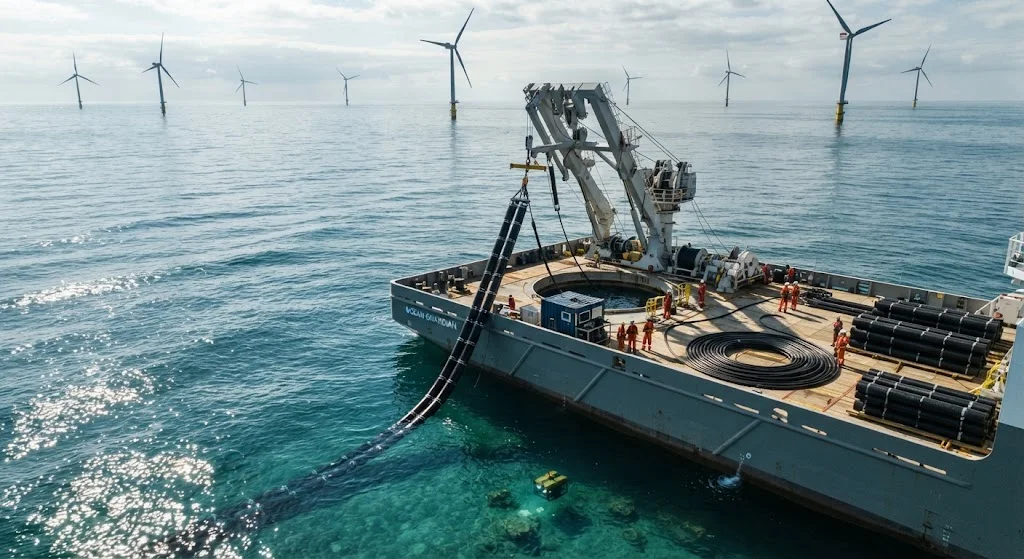

• Скорость монтажа: Модули защиты из CFRP могут развертываться непрерывно с катушки или карусельной системы со скоростью 500-1000 метров в день по сравнению с 200-400 метрами для развертывания отдельных стальных труб. Для типичного маршрута кабеля длиной 50 км время монтажа сокращается с 15-25 дней до 2-5 дней.
• Чувствительность к погоде: Более легкие конструкции CFRP меньше подвержены влиянию высоты волн и условий течения, расширяя погодное окно для монтажных работ. Монтаж стальных труб обычно требует значительной высоты волн ниже 1,5 метра; системы CFRP могут монтироваться в условиях до 2,0-2,5 метра.

Эти преимущества усиливаются с масштабом проекта. Для морской ветряной электростанции мощностью 1 ГВт со 100 км маршрутов кабелей защита CFRP может сократить общую стоимость монтажа на 40-60% по сравнению с традиционными системами из стальных труб, причем экономия достигается в основном за счет сокращения времени использования судна и расширения погодного окна для монтажа.

Анализ стоимости жизненного цикла

Преимущество общей стоимости жизненного цикла защиты кабелей CFRP становится очевидным при рассмотрении полного 25-30-летнего периода эксплуатации:

• Стоимость капитала: Модули защиты CFRP стоят на 20-40% дороже эквивалентных секций стальных труб из расчета на метр. Однако общая смонтированная стоимость часто ниже из-за сокращения требований к судам и времени монтажа.
• Эксплуатационные расходы: CFRP не требует системы катодной защиты (экономия 50-100 долларов на метр за 25 лет), погружений для мониторинга коррозии (20 000-50 000 долларов за одну проверку) и ремонтной защиты для корродированных участков.
• Снижение рисков: Коррозионная стойкость CFRP устраняет риск отказа системы защиты из-за коррозии — режима отказа, который затрагивает 5-10% установок из стальных труб за срок их службы. Снижение риска转化为更少的保费和更少的应急要求。
• Демонтаж: Конструкции CFRP легче и проще в демонтаже по истечении срока службы, снижая стоимость демонтажа на 30-50% по сравнению с корродированными системами из стальных труб, которые могут быть частично связаны с морским дном.

Для типичного маршрута кабеля длиной 50 км анализ стоимости жизненного цикла показывает, что защита CFRP обеспечивает преимущество в общей стоимости на 15-25% за 25 лет, несмотря на более высокие первоначальные затраты на материалы, причем преимущество усиливается в более суровых коррозионных условиях и при монтаже на большей глубине.

Часто задаваемые вопросы

Как CFRP-защита кабелей справляется с ударами тралов в активных рыболовных зонах?

Конструкции CFRP-защиты кабелей рассчитаны на выдерживание ударных нагрузок трал-boards от 10 до 30 кН без повреждения underlying кабеля. Высокая удельная способность поглощения энергии материала (15-25 кДж/м веса) позволяет поглощать энергию удара за счет контролируемой деформации, сохраняя при этом структурную целостность. Гладкая отделка поверхности конструкций CFRP заставляет рыболовные снасти соскальзывать вместо застревания, снижая вероятность повторных ударов. При североморских установках с активным донным тралением CFRP-защищенные кабели не показали инцидентов повреждения за 5+ лет эксплуатации по сравнению с 2-3% уровнем повреждений для незащищенных участков кабелей в тех же рыболовных зонах.

Каковы ограничения CFRP в глубоководных приложениях защиты кабелей?

CFRP-защита кабелей имеет три основных ограничения в глубоководных приложениях (на глубине более 100 метров). Во-первых, гидростатическое давление может вызвать расслоение в некачественно изготовленных конструкциях CFRP; контроль качества и испытания давлением имеют решающее значение для глубоководных единиц. Во-вторых, более низкая плотность CFRP означает, что он обеспечивает меньшую собственную устойчивость против течений по сравнению с более тяжелыми альтернативами; это решается проектированием балласта или системами якорного крепления. В-третьих, максимальная практическая длина непрерывных секций CFRP-ограничена ограничениями изготовления и транспортировки примерно 12-15 метрами, требуя полевых соединений для более длинных участков защиты. Эти ограничения устранимы при надлежащем инженерном проектировании и протоколах контроля качества.

Как CFRP-защита кабелей справляется с тепловым менеджментом для высоковольтных силовых кабелей?

Конструкции CFRP фактически обеспечивают превосходный тепловой менеджмент по сравнению со стальными или бетонными альтернативами. Теплопроводность углеволокна (5-10 Вт/м·К) ниже, чем у стали (50 Вт/м·К), но малая толщина стенки CFRP (3-6 мм) обеспечивает меньшее общее тепловое сопротивление по сравнению с толстыми стенками стальных труб (10-20 мм). Это позволяет теплу, выделяемому высоковольтными силовыми кабелями (обычно повышение температуры на 5-15°С), эффективно рассеиваться в окружающей морской воде. Бетонные матрасы создают наихудший тепловой сценарий, их толстое поперечное сечение работает как изоляция, задерживая тепло и ускоряя старение изоляции кабеля. Для подводных кабелей мощностью 100+ МВт CFRP-защита поддерживает температуру проводника в пределах проектных нормативов, обеспечивая при этом превосходную механическую защиту.

Заключение

Системы защиты кабелей на основе CFRP представляют собой поколенческий прогресс в инфраструктуре ветряных электростанций, устраняя фундаментальные ограничения традиционных стальных и бетонных решений. Снижение веса на 80-95% обеспечивает более дешевые суда для монтажа и более быстрое развертывание, а устранение коррозии снимает основную нагрузку по техобслуживанию и риск отказа на протяжении проектного срока службы 25-30 лет. По мере расширения морских ветряных электростанций на более глубокие воды, в более суровые условия и на большие масштабы CFRP-защита кабелей станет предпочтительным решением для разработчиков, стремящихся минимизировать стоимость жизненного цикла и максимизировать надежность.

Для разработчиков ветряных электростанций и инженеров кабельных систем, оценивающих варианты защиты, понимание возможностей и правильного применения CFRP необходимо для оптимизации стратегий управления кабелями. Ознакомьтесь с нашими материалами из углеволокна для морских и подводных приложений, включая коррозионностойкие системы CFRP, разработанные для защиты кабелей, или свяжитесь с нашей инженерной командой для обсуждения решений по защите кабелей для вашего проекта морской ветряной электростанции.
