Технический обзор полностью композитных водородных баков типа V — процессы намотки, конструкция без лайнера, допуски и анализ затрат.
Введение
Водородные баки типа V представляют собой передовую технологию композитных сосудов давления. В отличие от баков типа IV, использующих полимерный лайнер с оболочкой из углеродного волокна, баки типа V полностью безнаддувные: композитный материал служит одновременно структурной оболочкой и барьером от проникновения водорода. Это устраняет вес лайнера (15–25 кг для автомобильного бака на 70 МПа) и увеличивает гравиметрическую плотность хранения водорода с 5,5 мас.% (тип IV) до 6,5–7,2 мас.% (тип V).
Мировой рынок водородных баков типа V вырастет с 52 млн долларов в 2025 году до 480 млн долларов к 2032 году (CAGR 37,4%). Недавняя демонстрация BMW iX5 Hydrogen с плоской интегрированной системой хранения водорода ускорила интерес к архитектурам типа V.
| Параметр | Тип IV (с лайнером) | Тип V (без лайнера) | Улучшение |
|---|---|---|---|
| Гравиметрическая емкость | 5,0–5,7 мас.% | 6,5–7,2 мас.% | +28% |
| Объемная эффективность | 28–32 г H₂/л | 34–38 г H₂/л | +19% |
| Вес системы (70 МПа, 5 кг H₂) | 88–100 кг | 69–77 кг | −22% |
| Циклический ресурс (0–87,5 МПа) | 11 000 циклов | 13 000 циклов | +18% |

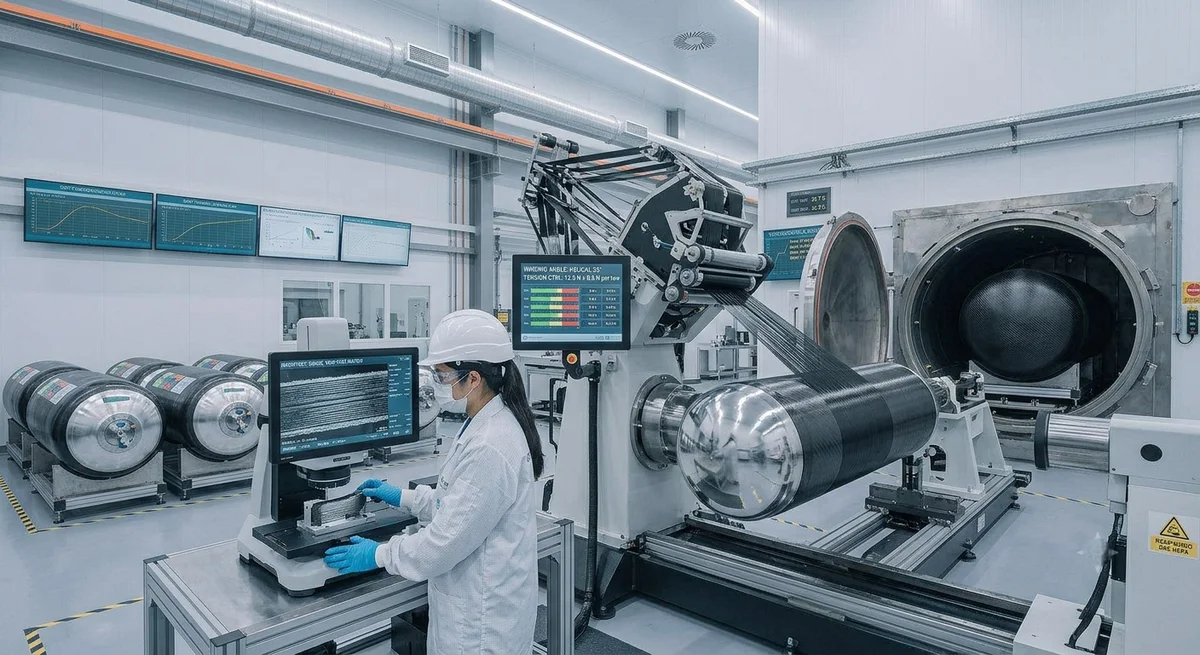

Оптимизация намотки
- Проектирование траектории: Комбинация геодезических и негеодезических траекторий для армирования полюсов. Типичные углы намотки от ±10° (кольцевые слои) до ±90° (спиральные). 50-литровый бак типа V требует 40–60 слоев общей толщиной 12–18 мм.
- Контроль натяжения: Натяжение волокна 8–15 Н на жгут (12K T700) с точностью ±1 Н. Отклонение более ±2 Н снижает давление разрушения на 10–18%.
- Отверждение: Ступенчатый режим — 80°C (2 часа), 150°C (4 часа), охлаждение 1°C/мин. Давление в автоклаве 5–8 бар для снижения пористости.
Проблемы безнаддувной конструкции
- Барьер проникновения: Пористость ниже 0,5% и добавки (нанокремний 1–3 мас.%, оксид графена 0,5–1,0 мас.%).
- Интерфейс штуцер-композит: Прочность на сдвиг >25 МПа для предотвращения расслоения. Плазменная очистка + силановый аппрет улучшают адгезию на 35–50%.
- Стойкость к повреждениям: Порог ударной энергии: 8–12 Дж (тип V) против 15–20 Дж (тип IV). Требуется защитный слой из полиуретана 2–3 мм.
Анализ затрат
- Углеродное волокно T700: 55–65% стоимости бака ($25–35/кг). T800 ($50–70/кг) снижает расход волокна на 20–25%.
- Производительность: 1–3 бака/станцию/день → мульти-шпиндельные станки: 6–10 баков/день (−35–50% трудозатрат).
- Коэффициент безопасности 2,25:1. Каждые +0,25 добавляют 8–12% к стоимости материалов.
Часто задаваемые вопросы
Чем отличается производство баков типа V от типа IV?
Отсутствие полимерного лайнера — основное отличие. Баки типа V наматываются на растворимую оправку, которая удаляется после отверждения. Натяжение намотки на 20–30% выше для достижения объемной доли волокна ≥68% против 62–65% у типа IV.
Какие стандарты сертификации применяются?
Баки типа V регулируются UN GTR No. 13, ECE R134 (ЕС) и FMVSS No. 304a (США). Требуются дополнительные испытания LBB (утечка до разрушения): гидравлический тест, циклическая усталость (11 000 циклов), температурные циклы (−40°C до +85°C), огнестойкость и старение (1 000 часов).
Минимальные объемы производства?
Экономически эффективно при годовом объеме >5 000 единиц. Капитальные вложения: $3–8 млн. При 10 000 единиц/год стоимость бака типа V: $850–$1 200 против $950–$1 400 для типа IV (50 л, 70 МПа).
