Технология автоматизированной выкладки термопластичных композитов (ТПК) трансформирует аэрокосмическое производство, обеспечивая время цикла менее 60 секунд на слой, устраняя автоклавное отверждение и снижая стоимость детали на 25–40%.
Новый рубеж в аэрокосмических композитах
Термопластичные композиты (ТПК) давно признаны за их превосходные механические свойства, но их применение в первичных аэрокосмических конструкциях исторически ограничивалось экономикой переработки. С созреванием систем AFP, оптимизированных для термопластичных препрегов, этот ландшафт изменился.
Фундаментальная инновация — in-situ консолидация (ISC), устраняющая самый капиталоёмкий этап автоклавного отверждения.
Сравнение производительности
| Параметр | Термореактивный AFP | Термопластичный AFP | Улучшение |
|---|---|---|---|
| Скорость выкладки (кг/час) | 5–15 | 10–30 | 2x |
| Время цикла отверждения | 4–8 часов | 0 минут | ∞ |
| Сквозной цикл (стрингер) | 8–12 часов | 30–45 минут | 10–15x |
| Энергопотребление (кВт·ч/кг) | 35–55 | 8–15 | 3–4x |
Часто задаваемые вопросы
Как работает in-situ консолидация в термопластичном AFP?

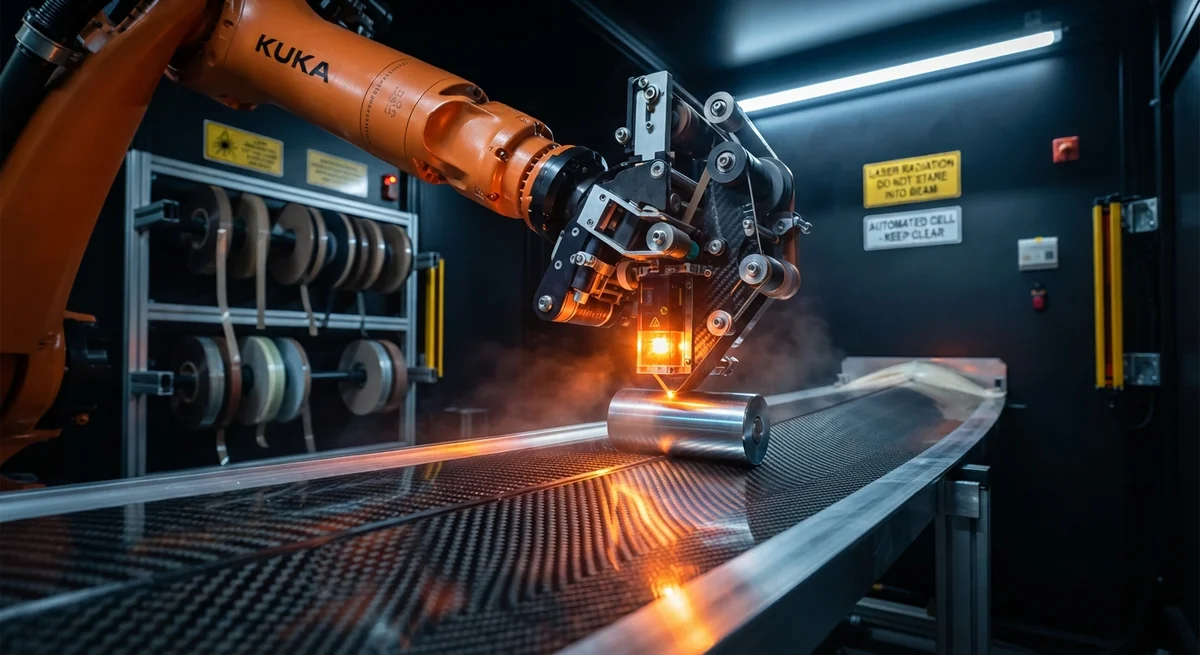

In-situ консолидация объединяет нагрев, давление и охлаждение в точке осаждения. Роботизированная головка AFP подаёт термопластичную ленту на поверхность инструмента. Источник тепла нагревает ленту выше температуры плавления, прикаточный ролик прилагает усилие 200–500 Н. Охлаждение доводит материал ниже температуры стеклования.
Какие основные материальные системы используются в аэрокосмическом AFP?
Три основные системы матриц: PEEK, PEKK и LM-PAEK. Все они армированы высокопрочными углеродными волокнами при типичной объёмной доле волокна 58–62%.
Каковы основные технические проблемы, ограничивающие внедрение TPC AFP?
Четыре основные проблемы: (1) стоимость материала в 1,5–2,5 раза выше; (2) управление дефектами; (3) оснастка, стоимость в 2–3 раза выше; (4) контроль — затухание ультразвука на 20–30% выше.
