Композитные подложки солнечных батарей: конструкция жестких панелей для космической генерации энергии

Введение

Каждый космический аппарат, генерирующий энергию из солнечного света, зависит от солнечной батареи — и от подложки, которая несет, защищает и выравнивает фотоэлектрические элементы. За последние два десятилетия подложка жесткой панели сошлась к единой доминирующей архитектуре: сэндвич-панель с обшивками из углеродного композита и сотовым заполнителем из алюминия. Эта комбинация побеждает, потому что обеспечивает экстремальное отношение жесткости к массе, почти нулевой коэффициент теплового расширения (КТР) в плоскости панели и проверенную стабильность в вакууме и радиационной среде космоса.

Для инженеров, выбирающих материалы подложки для новой спутниковой программы, проблема проектирования — не только вес. Панель должна сохранять плоскостность и выравнивание фотоэлектрических элементов, пока аппарат переходит из прямого солнечного света в тень, проходя через температурные колебания в 200 градусов и более на каждой орбите. Она должна выдержать вибрацию при запуске, противостоять деградации свойств от радиации в течение миссии 15-20 лет и поддерживать механизмы раскрытия, которые разворачивают батарею одним надежным движением. В этой статье рассматриваются логика выбора материалов и производственные маршруты, отвечающие этим требованиям.

Почему жесткие панели используют сэндвич-конструкцию

Подложка солнечной батареи — это конструкция с доминирующим изгибом: она перекрывает расстояние между шарнирами раскрытия и должна воспринимать значительные инерционные нагрузки сотен килограммов фотоэлектрических элементов при запуске, а затем сохранять форму против температурных градиентов на орбите. Сэндвич-конструкция — две тонкие жесткие обшивки, разделенные легким заполнителем — максимизирует жесткость на изгиб на единицу массы, размещая прочный материал на поверхностях, где напряжения изгиба наибольшие.

• Обшивки: Обычно 1-2 мм углеродного волокна, армированного полимером (CFRP), уложенные в квазиизотропном или ортотропном порядке для балансировки жесткости в плоскости в обоих направлениях панели.
• Заполнитель: Алюминиевые соты, обычно с размером ячейки 3/16-1 дюйм, выбранные за прочность, низкую плотность и предсказуемые свойства сжатия.
• Склейка: Конструкционные пленочные клеи соединяют обшивку с заполнителем; качество клеевого соединения доминирует над структурной целостностью панели и является фокусом неразрушающего контроля.

По сравнению с цельной алюминиевой панелью равной жесткости на изгиб, сэндвич CFRP-соты обычно на 30-50% легче — а вес в солнечных батареях экспоненциально дорог, потому что каждый килограмм на конце батареи умножается через механизм раскрытия, привод панели и платформу аппарата.

Выбор материалов: КТР, жесткость и радиационная стойкость

Три свойства материала определяют выбор между CFRP и алюминиевыми обшивками. Первое — коэффициент теплового расширения: алюминий расширяется примерно на 23 ppm/°C, тогда как плоскостной КТР CFRP можно настроить близко к нулю или даже слегка отрицательному, балансируя ориентацию волокна. В панели длиной в несколько метров температурные колебания в 200 градусов исказили бы алюминиевую панель на несколько миллиметров — достаточно для смещения элементов, нагружения шарниров и сдвига центра масс батареи. CFRP остается в пределах долей миллиметра.

Второе — отношение жесткости к массе. Высокомодульное углеродное волокно дает плоскостной модуль 290-395 ГПа при плотности 1,8 г/см³ против 70 ГПа у алюминия — примерно в пять раз выше удельной жесткости. Именно это позволяет панели длиной 5 метров сохранять развернутую плоскостность против тепловых и инерционных нагрузок с обшивкой всего 1-2 мм.

Третье — радиационная стойкость. CFRP не испытывает значительной потери механических свойств, характерной для полимерных матриц при длительном воздействии ионизирующего излучения; проблема — в полимерной матрице, которая требует правильного выбора смоляной системы. Полицианатные и полиимидные системы предпочтительны там, где дозы радиации высоки, поскольку эпоксидные смолы могут деградировать после высоких накопленных доз. Таблица ниже обобщает основные варианты подложек:

Материал обшивки	КТР в плоскости (ppm/°C)	Модуль (ГПа)	Плотность (г/см³)	Поведение при радиации
Алюминий 6061	23,4	70	2,7	Металлургически стабилен; доминирует тепловая деформация
CFRP стандартного модуля (класс T700)	±0,5-1,0 (настроен)	230	1,8	Стойкий при правильной смоле
CFRP высокого модуля (класс M55J)	-0,3-0,3 (настроен)	295-395	1,8	Ниже деформация разрушения; требует аккуратного расчета
Титан	8,6	113	4,5	Стабилен, но тяжел; только для фитингов

На практике большинство программ жестких панелей выбирают обшивки из высокомодульного или промежуточного модуля CFRP для достижения необходимой настройки КТР и жесткости, принимая более высокую стоимость материала, потому что экономия массы — и, следовательно, экономия затрат на запуск — доминирует над общей экономикой системы.

Тепловой расчет на орбите и история КТР

Тепловая среда солнечной батареи экстремальна. На солнечной стороне орбиты фотоэлектрические элементы панели поглощают интенсивное солнечное излучение около 1370 Вт/м², нагревая панель; в тени панель резко охлаждается. Результат — температурный цикл на каждой орбите, с температурами панели от примерно минус 100 до плюс 120 градусов Цельсия в зависимости от орбиты и ориентации.

Если подложка расширяется и сжимается при нагреве и охлаждении, возникают несколько проблем: фотоэлектрические элементы и их межсоединения испытывают циклическую деформацию, способную вызывать усталость паяных соединений; кривизна панели меняется, изменяя угол падения солнечного света и снижая выходную мощность; а конструкция раскрытия получает циклические нагрузки, которые должна выдерживать более 20 лет. Обшивки CFRP с почти нулевым КТР ограничивают тепловую деформацию панели несколькими сотыми процента на всем температурном диапазоне — достаточно малыми, чтобы усталость межсоединений и потери мощности стали пренебрежимыми. Это центральная причина, по которой CFRP, а не алюминий, стал стандартным материалом для крупных жестких панелей солнечных батарей.

Производственные и квалификационные аспекты

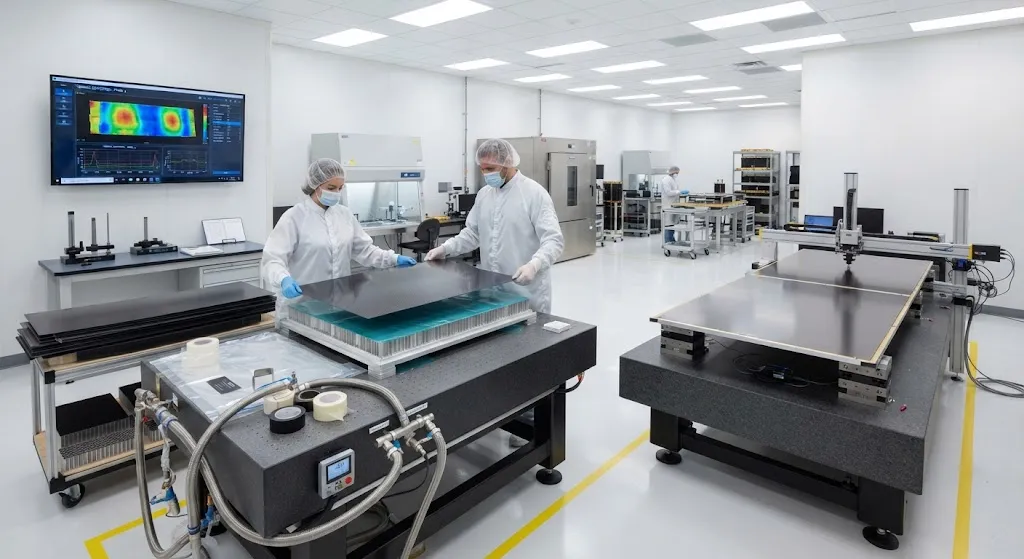

Жесткие подложки солнечных батарей из CFRP изготавливаются укладкой обшивок в автоклаве или отверждением вне автоклава, с последующей склейкой с сотовым заполнителем на втором этапе пленочным клеем под вакуумом и теплом. Обшивки для высокопроизводительных панелей часто отверждаются как плоские панели и проверяются на пористость ультразвуковым сканированием перед склейкой с заполнителем; пустоты выше примерно 1% в ламинате обшивки неприемлемы для космических конструкций, поскольку снижают и прочность, и стабильность в вакууме.

Механические испытания для космической квалификации следуют стандартной последовательности: испытания образцов ламината обшивки (растяжение, сжатие и межслойный сдвиг), испытания на уровне панели, включая растяжение в перпендикулярном направлении и сдвиг через склеенный заполнитель, и наконец синусоидальные и случайные вибрационные испытания полной панели для имитации нагрузок запуска, обычно с квалификационным запасом 1,5x или более от ожидаемой полетной среды.

Несколько производственных деталей имеют решающее значение для конечного продукта:

• Верификация КТР: Измерение фактического плоскостного КТР обшивки интерферометрией или методом тензодатчиков во всем полетном температурном диапазоне, поскольку настроенное значение зависит от фактической объемной доли волокна и реально отвержденной схемы укладки.
• Контроль влаги: Полимерные матрицы поглощают влагу, которая выходит в вакууме, вызывая изменение размеров; панели сушат и обезгаживают перед финальной сборкой и держат сухими до интеграции.
• Выравнивание шарниров раскрытия: Подложка должна удерживать положения шарниров в жестких допусках; фотограмметрия или измерение лазерным трекером собранной панели верифицирует плоскостность и прямолинейность линии шарниров.

Часто задаваемые вопросы

Почему не использовать алюминий для всей подложки солнечной батареи?

Алюминиевые обшивки недороги, легко изготавливаются и металлургически стабильны в космосе; они использовались на многих ранних аппаратах. Проблема двойная. Во-первых, КТР алюминия около 23 ppm/°C вызывает многомиллиметровую тепловую деформацию многометровой панели при орбитальных температурных колебаниях, что приводит к усталости межсоединений элементов и снижает выходную мощность. Во-вторых, удельная жесткость алюминия примерно в пять раз ниже, чем у высокомодульного CFRP, поэтому панель с эквивалентной жесткостью значительно тяжелее. После учета стоимости килограмма полезной нагрузки обшивки из CFRP побеждают в системных компромиссах, хотя сырой материал гораздо дороже.

Действительно ли радиация деградирует углеродные композиты на орбите?

Само углеродное волокно практически не подвержено влиянию ионизирующего излучения на земной орбите — волокна сохраняют прочность и модуль в течение всего срока службы миссии. Уязвимый компонент — полимерная матрица: длительное воздействие высоких доз радиации может разрывать полимерные цепи, охрупчивать смолу и снижать температуру стеклования. Стандартные меры — выбор радиационно-стойких смоляных систем (семейства полицианатов или полиимидов), поддержание низкого содержания матрицы и пустот, а также верификация сохранения свойств матрицы испытаниями при флюенсах накопленной дозы миссии. Для геостационарных и низкоорбитальных миссий при типичном экранировании эти меры сохраняют квалификацию обшивок из CFRP.

Каков запас до того, как обшивки из CFRP станут хрупкими от космического воздействия?

Практика проектирования космических аппаратов обычно требует, чтобы обшивка сохраняла не менее 60-80% начальных механических свойств в конце срока службы, а квалификационные испытания демонстрируют это при дозах, накопленных до 1,5-2x ожидаемого флюенса миссии. Поскольку углеродное волокно несет подавляющую часть нагрузки в направлении волокна, а свойства волокна не деградируют, первичная структура панели сохраняет жесткость, даже когда матрица несколько охрупчивается. Риск сосредоточен в свойствах, зависящих от матрицы — поперечная прочность, межслойный сдвиг и поперечное растрескивание — поэтому выбор смоляной системы и оптимизация постотверждения критически важны в проектном компромиссе.

Заключение

Жесткая композитная подложка солнечной батареи — это учебный пример того, почему углеродное волокно доминирует в космических конструкциях: почти нулевой настраиваемый КТР, экстремальная удельная жесткость и радиационно-стойкое поведение вместе создают самую легкую панель, надежно генерирующую энергию в течение миссии 15-20 лет в суровом тепловом цикле. Сэндвич-архитектура с обшивками из CFRP и алюминиевым сотовым заполнителем стала отраслевым стандартом, и логика проектирования — эффективная на изгиб сэндвич-структура, обшивки с настроенным КТР, контролируемые матричные системы — в равной степени применима к следующему поколению гибких и крупноформатных батарей.

Для спутниковых команд и аппаратов, выбирающих материалы подложек, критическими ранними решениями являются класс волокна обшивки (стандартный против высокого модуля), выбор смоляной системы для радиационной стойкости и планирование верификации КТР. Изучите наши углеродные композитные материалы для аэрокосмических и космических конструкций или свяжитесь с нашей инженерной командой, чтобы обсудить выбор материала обшивки и квалификацию для вашей космической программы.
