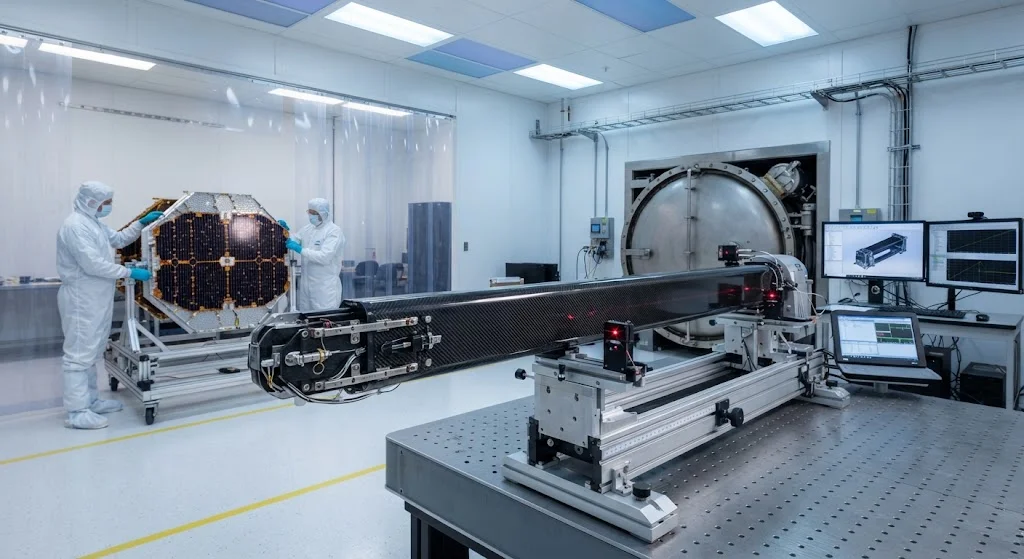

Раскрывающиеся конструкции спутников: BAM из CFRP и подложки солнечных батарей

Введение

Спутниковая индустрия переживает фундаментальную трансформацию, поскольку мега-констелляции, такие как Starlink, OneWeb и Kuiper, стимулируют беспрецедентные объемы производства раскрывающихся конструкций. Эти конструкции — в основном BAM (балки развёртывания антенн) и подложки солнечных батарей из углеродного волокна (CFRP) — должны выдерживать сильнейшие вибрации при запуске, надежно раскрываться в вакууме космоса и поддерживать размерную стойкость в диапазоне температур от −180°C до +150°C. Для поставщиков углеродного волокна и производителей композитов рынок раскрывающихся спутниковых конструкций представляет собой высококвалифицированное и высокоспецификационное применение, где производительность материала напрямую определяет успех миссии.

Текущие прогнозы указывают, что deployments спутниковых констелляций потребуют 15 000-20 000 раскрывающихся BAM и 8 000-12 000 подложек солнечных батарей ежегодно до 2030 года. Этот объем производства — десятикратный рост по сравнению с традиционным спросом геостационарных спутников — стимулирует стандартизацию спецификаций CFRP, автоматизацию производственных процессов и квалификацию новых систем материалов, оптимизированных для высокосерийного производства. Эта статья examines требования к раскрывающимся спутниковым конструкциям, анализирует спецификации материалов CFRP и предоставляет руководство для производителей, выходящих на этот требовательный сегмент рынка.

Требования к проектированию раскрывающихся BAM

BAM из CFRP служат основными структурными элементами для рефлекторов антенн спутников, механизмов развёртывания солнечных батарей и конструкций наведения приборов. Эти компоненты должны соответствовать строгим требованиям, выходящим за пределы производительности композитных материалов:

• Размерная стойкость: BAM должны поддерживать прямолинейность в пределах ±0,1 мм на длине 2-5 метров после развёртывания с минимальным отскоком или ползучестью в течение срока службы миссии 15-20 лет. Это требует ламинатов CFRP с близким к нулю коэффициентом теплового расширения (КТР), достигаемым точным контролем ориентации волокон.
• Надежность раскрытия: Механизмы раскрытия должны обеспечивать надежность 99,99% в тысячах циклов раскрытия при наземных испытаниях и одноразовом раскрытии на орбите. Пантиры и запорные механизмы BAM из CFRP должны работать без смазки в вакуумных условиях.
• Массовая эффективность: Каждый килограмм结构ного веса, сэкономленный в раскрывающихся конструкциях,转化为额外ную полезную нагрузку или扩展енный срок службы. Целевое удельное жесткость для спутниковых BAM составляет 150-200 ГПа/(г/см³), превышая показатели алюминиевых сплавов в 3-4 раза.
• Устойчивость к тепловым циклам: BAM经历 50 000-100 000 тепловых циклов за 15 лет миссии, поскольку спутник перемещается между солнечным светом и затмением. Ламинаты CFRP должны сохранять механические свойства и размерную стойкость без микротрещин или расслоения.

Спецификации материалов CFRP для космоса

Раскрывающиеся спутниковые конструкции требуют специализированных систем материалов CFRP, которые значительно отличаются от аэрокосмических или промышленных марок:

Свойство	Космическая марка CFRP	Аэрокосмическая марка CFRP	Значение для раскрывающихся конструкций
Модуль волокна	Высокомодульное (M40J, M50J, M60J)	Среднемодульное (T800, T1100)	Более высокий модуль = более низкий КТР = лучшая размерная стойкость
Матричная смола	Космический эпоксид или цианатный эфир	Стандартный аэрокосмический эпоксид	Низкая дегазация для совместимости с вакуумом
КТР (направление волокон)	−0,5 до −1,0 × 10⁻⁶/°C	−0,2 до −0,5 × 10⁻⁶/°C	Близкий к нулю КТР критичен для прямолинейности BAM
Дегазация (TML)	< 1,0% по ASTM E595	< 2,0% по ASTM E595	Предотвращает загрязнение оптических приборов
Объемная доля волокон	58-62%	55-60%	Более высокая ДОВ повышает жесткость и контроль КТР
Межслоевая прочность на сдвиг	≥ 70 МПа	≥ 60 МПа	Противостоит напряжениям при раскрытии
Диапазон рабочих температур	−180°C до +150°C	−55°C до +120°C	Более широкий диапазон для орбитальной термической среды

Проектирование подложек солнечных батарей

Подложки солнечных батарей являются структурными панелями, поддерживающими фотоэлектрические элементы и распределяющими нагрузки раскрытия. Эти компоненты сталкиваются с уникальными проблемами, отличающими их от других спутниковых конструкций:

• Архитектура жестко-гибких панелей: Современные солнечные батареи используют гибкие ковровые подложки, которые складываются при запуске и раскрываются в плоские панели на орбите. Лицевые панели CFRP с сотовой или пеноматричной сердцевиной обеспечивают необходимую жесткость, сохраняя гибкость для свернутой конфигурации.
• Совместимость теплового расширения: Подложка CFRP должна иметь КТР, близкий к КТР кремниевых солнечных элементов (КТР ≈ 2,6 × 10⁻⁶/°C), чтобы предотвратить растрескивание элементов при тепловых циклах. Это требует квазиизотропных раскладок CFRP с тщательно сбалансированными ориентациями волокон.
• Электрическое заземление: Подложки солнечных батарей должны обеспечивать пути электрического заземления для защиты от разряда статического электричества. Проводимость углеродного волокна является преимуществом, но ее необходимо контролировать для предотвращения гальванической коррозии с алюминиевыми соединителями элементов.
• Устойчивость к микрометеоритам: Подложки должны выдерживать гиперскоростные удары микрометеоритов без катастрофического разрушения. Многослойная конструкция CFRP с промежуточными адгезивными слоями обеспечивает поглощение энергии удара.

Производственные проблемы высокосерийного производства

Переход от низкосерийного производства геостационарных спутников к высокосерийному производству констелляций требует фундаментальных изменений в процессах изготовления CFRP:

• Автоматическая укладка волокон: Системы AFP заменяют ручную укладку для производства BAM, сокращая время цикла с 40-60 часов на BAM до 8-12 часов при одновременном улучшении размерного соответствия. Однако инвестиции в оборудование AFP в размере 2-5 млн долларов за систему требуют высоких объемов производства для обоснования.
• Оптимизация цикла отверждения: Космическая марка CFRP требует тщательно контролируемых циклов отверждения с медленными скоростями нагрева (1-2°C/минуту) и удлиненным временем выдержки для минимизации остаточных напряжений. Оптимизированные циклы отверждения сокращают время цикла на 20-30% при сохранении спецификаций размерной стойкости.
• Неразрушающий контроль: 100% ультразвуковой контроль требуется для критических по полету раскрывающихся конструкций, с критериями приемки дефектов более строгими, чем в аэрокосмических применениях. Автоматизированные системы контроля, обрабатывающие 50-100 м²/час, необходимы для обеспечения пропускной способности высокосерийного производства.
• Размерная верификация: Прямолинейность BAM и плоскостность подложек солнечных батарей должны проверяться с использованием лазерных систем слежения с точностью ±0,05 мм. Мониторинг в процессе AFP укладки может сократить послевыпускные размерные браковки на 40-60%.

Влияние рынка мега-констелляций

Появление мега-констелляций фундаментально изменило экономику и технические требования к раскрывающимся спутниковым конструкциям:

• Масштабирование объемов производства: Только Starlink, по прогнозам, будет ежегодно требовать 5000-7000 комплектов раскрывающихся BAM по сравнению с 200-300 для традиционных геостационарных программ. Этот объем позволяет автоматизировать инвестиции и стандартизировать материалы, снижая стоимость единицы продукции на 30-40%.
• Проектирование для производства: Спутники констелляций отдают приоритет производимости перед оптимизацией производительности, что стимулирует проекты CFRP к более простым геометриям, стандартизированным раскладкам и снижению требований к контролю для неответственных конструкций.
• Зрелость цепочки поставок: Предсказуемость графиков производства констелляций позволяет поставщикам CFRP инвестировать в выделенные мощности и программы.inventory, сокращая сроки поставки с 16-20 недель до 8-12 недель для квалифицированных систем материалов.
• Упрощение квалификации: Операторы констелляций разрабатывают ускоренные программы квалификации, принимающие более высокий начальный риск в обмен на более быстрое наращивание производства, создавая возможности для новых поставщиков CFRP для выхода на рынок.

Часто задаваемые вопросы

Чем космическая марка CFRP отличается от аэрокосмического материала?

Космическая марка CFRP отличается от аэрокосмического материала в трех ключевых областях. Во-первых, выбор волокон благоприятствует высокомодульным вариантам (M40J, M50J, M60J) по сравнению со среднемодульными волокнами (T800, T1100) для достижения близкого к нулю коэффициента теплового расширения для размерной стойкости. Во-вторых, матричные смолы должны соответствовать строгим требованиям к дегазации (TML < 1,0% по ASTM E595) для предотвращения загрязнения оптических приборов и солнечных элементов в вакууме. В-третьих, критерии приемки качества более строгие, требующие 100% ультразвукового контроля и более жестких размерных допусков (±0,1 мм на длине 5 метров) по сравнению с типичными аэрокосмическими применениями. Эти требования увеличивают стоимость материала на 40-60% по сравнению с аэрокосмическими марками, но необходимы для критических по полету раскрывающихся конструкций.

Как BAM из CFRP достигают близкого к нулю теплового расширения?

Близкое к нулю тепловое расширение в BAM из CFRP достигается точным контролем ориентации волокон в раскладке ламината. Углеродные волокна имеют отрицательный КТР в направлении волокон (−0,5 до −1,0 × 10⁻⁶/°C) и положительный КТР в поперечном направлении (+20 до +30 × 10⁻⁶/°C). Сбалансировав количество слоев в ориентациях 0°, ±45° и 90°, конструкторы могут создать квазиизотропные ламинаты с общим КТР, близким к нулю. Высокомодульные волокна (M40J, M50J) предпочтительны,因为他们 их более высокий осевой модуль усиливает эффект отрицательного КТР, позволяя использовать меньше слоев 0° для достижения целевого коэффициента расширения. Производственная проблема заключается в поддержании точности ориентации волокон при автоматической укладке, поскольку даже отклонение на 1-2° может изменить КТР на 0,3-0,5 × 10⁻⁶/°C.

Каковы основные режимы разрушения раскрывающихся конструкций из CFRP на орбите?

Основные режимы разрушения раскрывающихся конструкций из CFRP на орбите включают: (1) заедание механизма раскрытия из-за холодной сварки несмазанных металлических поверхностей в вакууме, (2) деградацию прямолинейности BAM из-за микротрещин при тепловых циклах, (3) расслоение в области пантей от повторяющихся напряжений раскрытия и (4) размерный дрейф из-за циклов поглощения и выделения влаги при наземном хранении и орбитальных операциях. Стратегии смягчения включают: покрытия твердой смазкой (MoS₂) для механизмов раскрытия, системы смол с повышенной трещиностойкостью, дополнительные слои в области пантей и контролируемое хранение при определенной влажности перед запуском. Наземные испытания должны имитировать 100 000 тепловых циклов для долгосрочной оценки производительности, что требует ускоренных испытательных объектов, способных воспроизвести космическую термическую среду.

Заключение

Раскрывающиеся спутниковые конструкции представляют собой вершину инженерии композитов на основе углеродного волокна, требуя производительности материалов, выходящей за пределы размерной стойкости, термостойкости и надежности раскрытия. Появление мега-констелляций трансформирует этот рынок из нишевого сегмента с низким объемом и высокими спецификациями в среду высокосерийного производства, где производственная эффективность и стандартизация материалов столь же важны, как и конечная производительность. Для поставщиков CFRP успех на этом рынке требует инвестиций в системы квалифицированных материалов, автоматизированные производственные мощности и инфраструктуру качества, соответствующую строгим требованиям операторов констелляций. По мере ускорения deployments спутников до 15 000-20 000 единиц ежегодно, производители CFRP, способные обеспечивать стабильное качество в объемах производства, получат значительную стоимость в этом требовательном, но выгодном сегменте рынка.

Для производителей спутников и операторов констелляций, оценивающих стратегии поставок CFRP, понимание спецификаций материалов и требований к производству для раскрывающихся конструкций необходимо. Ознакомьтесь с нашими продуктами из космического углеродного волокна, включая высокомодульные волокна и космические системы смол, оптимизированные для раскрывающихся конструкций, или свяжитесь с нашей аэрокосмической командой для обсуждения требований квалификации материалов для вашего спутникового проекта.
