Премиальные компоненты велосипедов из углеродного волокна: инженерное проектирование рулей, выносов и подседельных штырей для снижения веса и виброгашения

Углеродное волокно в премиальных велосипедных компонентах: инженерные принципы

Применение углепластика (CFRP) в премиальных велосипедных компонентах за последние два десятилетия преобразило велоиндустрию. Руль, вынос и подседельный штырь — три основные точки контакта велосипедиста с велосипедом — эволюционировали от простых алюминиевых профилей до сложных композитных структур. В премиальном сегменте (велосипеды дороже 4 000 USD) компоненты из углеродного волокна занимают более 70 % рынка рулей и подседельных штырей и около 55 % выносов.

Углеродный руль весит 160–220 г против 280–350 г у алюминиевого — снижение веса на 35–45 %. Углеродный подседельный штырь обеспечивает на 200–400 % лучшее гашение вибраций, передавая на 25–40 % меньше энергии вибрации в диапазоне 5–20 Гц. Вынос из углеродного волокна может быть спроектирован с высокой крутильной жёсткостью и вертикальной податливостью.

YongXian поставляет три класса тканей для велокомпонентов: UD-240 (240 г/м², для выносов), UD-300 (300 г/м², для рулей) и TW-400 (саржа 2×2, 400 г/м², для подседельных штырей).

Оптимизация ориентации слоёв для руля

• Зона зажима выноса (60 мм): 40 % 0°, 40 % ±45°, 20 % 90°. Толщина: 2.8–3.2 мм.
• Зона рук велосипедиста: 25 % 0°, 55 % ±45°, 20 % 90°. Толщина: 2.2–2.6 мм.
• Зона изгиба и крепления манеток: 30 % 0°, 45 % ±45°, 25 % 90°. Толщина: 2.5–3.5 мм.
• Концы руля: 20 % 0°, 50 % ±45°, 30 % 90°. Толщина: 3.0–4.0 мм.

Сравнительная таблица спецификаций

Параметр	Углеродный руль	Алюминиевый (7075-T6)	Углеродный штырь	Алюминиевый (6061-T6)
Вес (г)	185 – 215	290 – 340	145 – 175	220 – 260
Крутильная жёсткость (Нм/град)	14 – 18	11 – 13	—	—
Вертикальная жёсткость (Н/мм)	180 – 220	240 – 280	60 – 100	120 – 160
Передача вибрации на 10 Гц (%)	35 – 45	65 – 75	30 – 40	55 – 70
Прочность на растяжение (МПа)	1 200 – 1 800	570 – 650	1 000 – 1 500	310 – 380
Усталость при 80 % нагрузки (циклов)	>500 000	>200 000	>500 000	>100 000

Усталостная прочность и сертификация

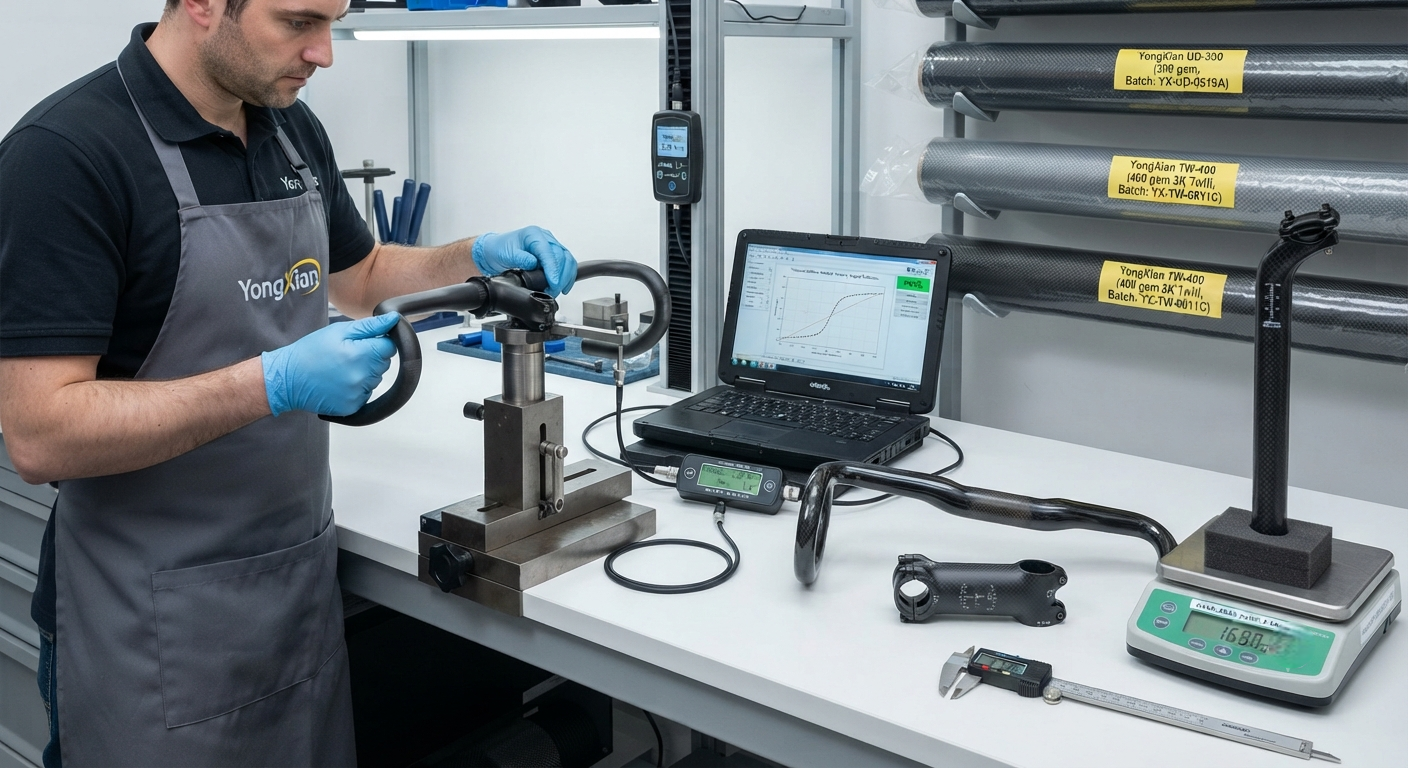

Компоненты проходят сертификацию ISO 4210. Руль тестируется циклической нагрузкой ±250 Н на 100 000 циклов. Вынос — изгибающим моментом 80 Нм на 100 000 циклов. Подседельный штырь — 1 200 Н на 100 000 циклов. Углеродные компоненты с тканями YongXian стабильно проходят эти тесты без видимых повреждений.

Часто задаваемые вопросы

Как ориентация слоёв влияет на жёсткость руля и комфорт?

Высокое содержание 0° увеличивает изгибную жёсткость; высокое ±45% повышает крутильную жёсткость и вертикальную податливость. Оптимальный баланс для шоссейного руля: ~30 % 0°, 50 % ±45°, 20 % 90°.

Каковы механизмы отказа углепластиковых велокомпонентов?

Четыре механизма: разрушение волокна, растрескивание матрицы и расслоение, ползучесть в зонах зажима и деградация от внешней среды. Современные методы проектирования с коэффициентами запаса не менее 2.5 практически исключили катастрофические отказы.

Можно ли использовать углеродный штырь с алюминиевой рамой?

Да, при использовании совместимой смазки-герметика и анодированной втулки рамы гальваническая коррозия не наблюдается. Момент затяжки: 5–8 Нм для штыря диаметром 27.2 мм.

Контроль качества производства

Входной контроль включает лазерный проекционный шаблон, диэлектрический мониторинг отверждения. После отверждения: 100 % ультразвуковое C-сканирование, 5 % КТ-сканирование, резонансные усталостные испытания по ISO 4210. YongXian работает с OEM-клиентами для соответствия спецификациям дефектов для сертифицированного производства велокомпонентов.
