Введение
Опоры ЛЭП — одна из самых капиталоёмких инфраструктур электросети, а их траверсы — горизонтальные балки, несущие точки крепления проводов, — на вид простые элементы с жёсткими инженерными требованиями. Траверса должна сопротивляться изгибу и продольному изгибу под нагрузкой проводов и гололёда, выдерживать десятилетия воздействия погоды и сохранять электрические промежутки между фазами и до конструкции опоры. Более века эту работу выполняют стальные уголки, но они приносят две устойчивые проблемы: коррозию в прибрежных и промышленных коридорах и необходимость в гирляндах изоляторов, достаточно длинных, чтобы удерживать провод под напряжением на расстоянии от заземлённой стали.
Траверсы из углеволокна (CFRP) решают обе проблемы одновременно. Поскольку углеволокно по своей природе является электрическим изолятором, CFRP-траверса позволяет сократить или исключить подвесные гирлянды изоляторов, уменьшив высоту опоры и занимаемую площадь. Она не корродирует, поэтому в солёной и загрязнённой среде не требует обслуживания. А благодаря значительно более высокому отношению жёсткости к весу, чем у стали, она даёт лёгкую конструкцию с отличным сопротивлением продольному изгибу. В статье объясняется, как проектируются CFRP-траверсы, как изоляторы интегрируются с композитной балкой и где технология внедряется в конструкцию линий высокого напряжения.
Почему энергокомпании переходят на композитные траверсы
Драйвер — сочетание характеристик линии, стоимости обслуживания и воздействия на окружающую среду. Стальные решётчатые опоры с фарфоровыми или стеклянными гирляндами изоляторов доминируют на существующих линиях, но экономика новых линий и рынок модернизации смещаются в сторону композитов:
- Устранение коррозии: стальные траверсы в прибрежных регионах требуют перекраски или замены в течение 15-25 лет; CFRP-траверсы рассчитаны на срок службы 40+ лет без ухода за покрытием.
- Снижение высоты опоры: при интеграции изоляторов сама траверса обеспечивает изоляцию, опуская точку крепления провода и сокращая высоту опоры на 3-10 метров.

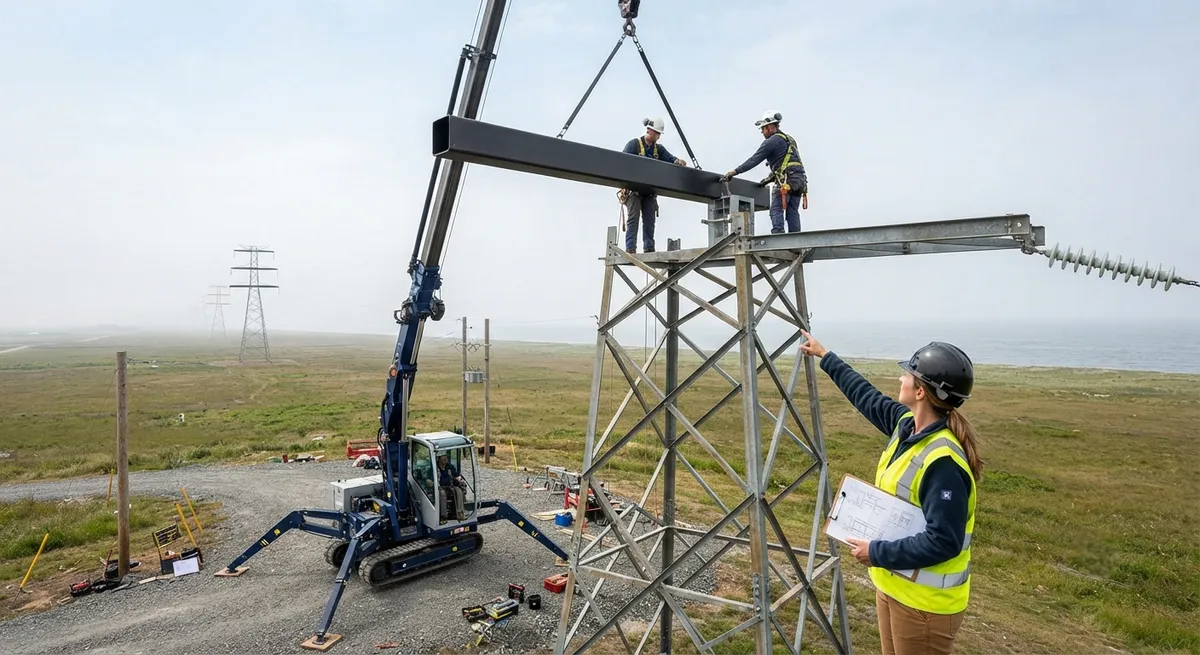

- Меньше затрат на транспортировку и монтаж: композитная траверса на 70-80% легче заменяемой стальной сборки, что позволяет устанавливать её вручную или лёгким краном в удалённой местности.
- Компактные коридоры линий: траверсы с интегрированными изоляторами могут уменьшить требуемую ширину полосы отчуждения, что важно в городских и ограниченных по земле регионах.
Китай стал пионером: региональные сетевые операторы с начала 2010-х годов пилотируют CFRP-траверсы на линиях 110-330 кВ, и технология теперь распространяется в Индию, на Ближний Восток и в Юго-Восточную Азию, где прибрежная и пустынная среда быстро разрушает стальную арматуру.
Как CFRP-траверса несёт нагрузку проводов
Траверса — консольная конструкция: натяжение провода и вертикальный вес передаются через точку крепления изолятора в балку, которая должна сопротивляться изгибу и продольному изгибу без чрезмерного прогиба. CFRP-траверса обычно представляет собой пултрузионную или формованную методом RTM полую коробчатую секцию с архитектурой волокна, подстроенной под нагружение:
- Осевые волокна вдоль длины траверсы несут изгибающие моменты, обеспечивая модуль упругости при растяжении 120-150 ГПа и прочность 1 500-2 400 МПа.
- Диагональные и кольцевые слои сопротивляются потере устойчивости стенок коробчатого сечения и управляют крутильным откликом при несимметричных гололёдных или ветровых нагрузках.
- Полое сечение максимизирует осевой момент инерции на единицу веса, поэтому композитная траверса может быть легче стальной при равном или лучшем сопротивлении продольному изгибу.
Продольный изгиб — определяющий режим отказа для длинных тонких траверс, и именно здесь композитная конструкция превосходит сталь. Критическая нагрузка колонны растёт с жёсткостью; при отношении жёсткости к весу примерно в 2-3 раза выше, чем у стали, CFRP-траверса сопоставимой геометрии сопротивляется продольному изгибу со значительно меньшим количеством материала. Верификация конструкции обычно сочетает конечно-элементный анализ с натурными консольными испытаниями по применимым стандартам нагрузок на опоры.
Интеграция изоляторов: подходы к проектированию
Самая отличительная черта CFRP-траверс — способность интегрировать функцию изоляции. Существует два основных подхода, и выбор влияет на всю архитектуру опоры:
| Подход к конструкции | Традиционная стальная траверса + гирлянда изоляторов | Изолированная CFRP-траверса |
|---|---|---|
| Гирлянды изоляторов | 2-4 подвесные гирлянды на фазу | Исключены или сокращены до экранов |
| Типичная высота опоры 110 кВ | 28-35 м | 25-30 м (на 3-5 м ниже) |
| Ширина полосы отчуждения | Стандартный полный коридор | Уже на 20-30% |
| Коррозионная нагрузка | Перекраска стальной арматуры каждые 10-20 лет | Отсутствует — стали в траверсе нет |
| Вес сборки траверсы 110 кВ | 300-600 кг | 80-150 кг |
| Ожидаемый срок службы | 25-40 лет | 40+ лет |
| Основной режим инспекции | Мойка изоляторов, проверка арматуры | Только визуальный + ИК-осмотр |
В полностью изолированном подходе сама CFRP-траверса является изолятором: провод под напряжением крепится к оконечной арматуре траверсы, а композит обеспечивает путь утечки. Это требует тщательного проектирования оконечной арматуры для управления электрическим полем, поскольку углеволокно имеет низкое удельное объёмное сопротивление, и любой открытый торец волокна становится точкой концентрации поля. Оконечная арматура обычно оснащается экранированием для снятия напряжённости, а поверхность траверсы может включать полимерное покрытие или гидрофобную юбку для удлинения пути утечки и защиты от загрязнений. В частично изолированном подходе остаётся укороченная гирлянда изоляторов, но композитная траверса заменяет длинный конструкционный пролёт, снижая и высоту, и вес.
Бескоррозионная работа в прибрежных и промышленных коридорах
Коррозия — самый крупный фактор эксплуатационных расходов на линиях электропередачи. Солёный прибрежный воздух, промышленные сернистые соединения и кислотные дожди разрушают стальные траверсы, оцинкованную арматуру и крепёж, удерживающий изоляторы. Каждому инженеру сетей знакомы эти режимы отказа: проржавевшие уголки траверс с уменьшенным сечением, закисшие болты, делающие замену опасной, и ускоренная коррозия в точках контакта разнородных металлов. CFRP устраняет сам механизм:
- Нет окисления: углеволокно и полимерная матрица электрохимически инертны; нет стали, которая корродировала бы, и нет покрытия, которое нужно обновлять.
- Нет гальванической пары: полностью композитная или изолированная композитная арматура устраняет биметаллический коррозионный элемент между стальной траверсой и оцинкованной опорой.
- Стабильная работа в условиях загрязнения: композитная поверхность легче сбрасывает загрязнения и поддерживает гидрофобное покрытие, сохраняя путь утечки там, где фарфор накапливал бы токопроводящие отложения.
Для прибрежных проектов экономия на обслуживании — главный финансовый аргумент: исключение одного цикла перекраски и инспекции за 25-летний горизонт может окупить значительную часть премии за CFRP-траверсу. В промышленных коридорах та же выгода достигается без программ мойки линий под напряжением.
Квалификация и стандарты
CFRP-траверсы — относительно молодая категория продукции, и квалификация следует сочетанию композитных и линейных стандартов проектирования. Типичные приёмочные испытания включают:
- Механическая верификация: натурные консольные испытания и испытания на продольный изгиб при нагрузке в 2-2,5 раза выше нормальной нагрузки провода, плюс длительные испытания на ползучесть под постоянной нагрузкой.
- Электрическая верификация: испытания грозовым импульсом и напряжением промышленной частоты на изолированной траверсе и оконечной арматуре, подтверждающие путь утечки и экранирование поля.
- Экологические испытания: УФ-старение, солевой туман и термоциклирование, соответствующие среде эксплуатации, подтверждающие расчётный срок службы 40+ лет.
- Контроль композитного процесса: проверка объёмной доли волокна, пористости и качества отверждения по применимому композитному стандарту для обеспечения стабильности партий.
Энергокомпании обычно требуют проверки конструкции по своим нормам нагрузок на опоры (таким как национальные нормы, производные от IEC 60826) и демонстрационного участка линии перед масштабным развёртыванием — поэтому сетевые операторы-первопроходцы строят испытательные участки линий для накопления опыта эксплуатации.
Часто задаваемые вопросы
Безопасно ли использовать углеволокно в качестве изолятора на линиях высокого напряжения?
Да, при правильном проектировании. Само углеволокно имеет низкое удельное объёмное сопротивление, поэтому CFRP-траверсу нельзя рассматривать как простой изолятор наподобие фарфора. Ключ — в инженерной проработке оконечной арматуры и поверхности для управления электрическим полем: экранирование для снятия напряжённости на токоведущем конце, достаточный путь утечки и гидрофобное покрытие или юбка там, где это необходимо. При этих мерах изолированные CFRP-траверсы прошли испытания грозовым импульсом и напряжением промышленной частоты на действующих линиях 110-330 кВ. Инженерная дисциплина та же, что и для любой композитной изоляционной системы, — управление полем и путём утечки, — и она хорошо устоялась в отрасли.
Насколько CFRP-траверса легче стальной?
Типичная стальная траверса для линии 110 кВ весит примерно 300-600 кг вместе со структурными элементами и крепёжной арматурой. Эквивалентная CFRP-траверса весит 80-150 кг — снижение на 70-80%. Именно поэтому композитные траверсы можно устанавливать вручную или лёгким краном в удалённой местности и почему снижаются транспортные расходы при трудном доступе. На самой опоре снижение веса также уменьшает опрокидывающий момент на стволе опоры, что может уменьшить размер фундамента при новом строительстве.
Каков срок службы CFRP-траверсы линии электропередачи?
Производители указывают срок службы 40+ лет на основе ускоренных испытаний на УФ-старение, солевой туман и термоциклирование, против типичного цикла перекраски стали в 10-20 лет в прибрежной среде. Полимерная матрица должна быть стабилизирована к УФ-излучению, а граница раздела волокно-матрица защищена на срезах и просверленных отверстиях. Демонстрационные участки в Китае накопили более десяти лет службы на линиях 110 кВ без деградации материала. Как и для любой композитной инфраструктуры, достижимый срок службы зависит от качества процесса и правильного монтажа, поэтому квалифицированные производители предоставляют данные верификации процесса с каждой траверсой.
Заключение
Траверсы опор ЛЭП из CFRP объединяют структурные и электрические функции, которые сталь никогда не могла совместить: они несут нагрузку проводов с превосходным сопротивлением продольному изгибу, обеспечивают изоляцию, ранее требовавшую длинных гирлянд изоляторов, и устраняют коррозионное бремя, движущее бюджеты обслуживания линий. Результат — более низкая опора, более узкий коридор и 40-летний актив с минимальным обслуживанием в тех средах, где сталь выходит из строя раньше всего. Для энергокомпаний, планирующих новые линии или модернизацию корродированных коридоров, композитная траверса больше не лабораторная концепция — это проверенный вариант с десятилетием эксплуатационных данных.
