Техническое руководство по ремонту труб композитными системами CFRP для НПЗ — методология проектирования, установка, соответствие нормам и стоимость.
Введение
Композитные системы CFRP для ремонта труб — альтернатива сварке и замене. Рынок — $580 млн (2026), CAGR 11,2%.
| Параметр | CFRP | Стальная муфта | Замена |
|---|---|---|---|
| Горячие работы | Нет | Да | Да |
| Остановка процесса | Нет (90%) | Обычно да | Да |
| Время установки | 4–8 ч | 24–48 ч | 3–7 дн |
| Стоимость | $3–8 тыс. | $8–25 тыс. | $20–80 тыс. |
| Срок службы | 15–25 лет | 15–25 лет | 20+ |
Методология ASME PCC-2
- УЗК для оценки дефектов
- 6–12 слоев ткани 300–600 г/м²
- Срок службы 15–25 лет

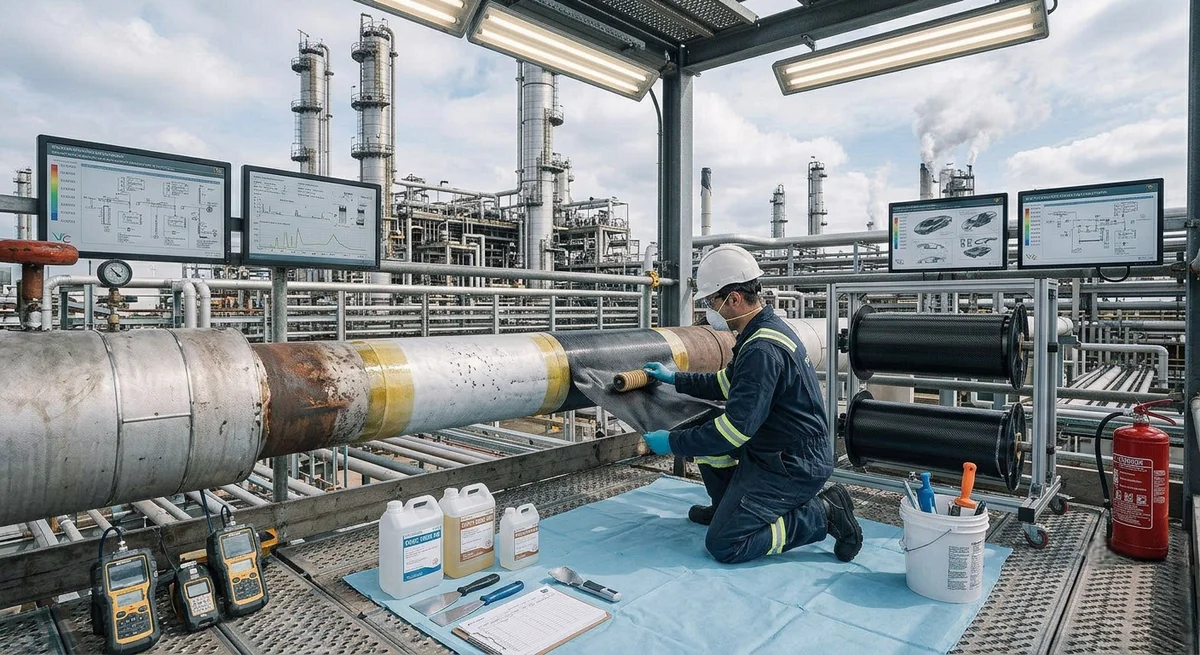

Этапы установки
- Пескоструйная обработка (30–90 мин) до NACE No.2
- Заполнение полостей эпоксидной шпаклевкой
- Грунтовка 100–200 мкм
- Мокрая укладка 50% нахлест
- Финишное покрытие от УФ
- Отверждение 24–72 ч при ≥15°C
Применение на НПЗ
- CUI (коррозия под изоляцией) — 40–60% отказов
- Эрозия FCC — восстановление 60–70% потери стенки
- Питтинг водяных линий Ø12–36" без осушения
- Ремонт активных утечек за 30–60 мин
Стоимость ремонта
| Элемент | CFRP | Сталь | Замена |
|---|---|---|---|
| Материалы | $0,8–2,5 тыс. | $1,5–5 тыс. | $3–15 тыс. |
| Работа | $1,5–3 тыс. | $4–12 тыс. | $10–35 тыс. |
| Итого | $3–8 тыс. | $9,5–46,5 тыс. | $21–75,5 тыс. |
Срок службы?
15–25 лет. Старейшие ремонты (с 1990-х) работают без деградации. Ограничения: УФ (перекраска 8–12 лет) и термоциклы.
Риск пожара?
Нет горячих работ. Антистатические ткани, заземление, газоанализаторы, беcсольвентные эпоксиды. 25 лет без инцидентов.
Контроль качества?
Твердость Shore D ≥75, адгезия ≥7 МПа, ежегодный осмотр, УЗК раз в 5 лет.
