Технический B2B-анализ углеродных композитов для конструкций лунных посадочных модулей программы NASA Artemis: выбор материалов, производственные процессы, тепловые нагрузки и экономика снижения массы.
Углеродные композиты в конструкциях лунных посадочных модулей: требование программы Artemis
Программа NASA Artemis — амбициозная многоэтапная инициатива по созданию постоянного присутствия человека на поверхности Луны — предъявляет беспрецедентные требования к конструкционным материалам космических аппаратов. Программа Human Landing System (HLS), разрабатываемая SpaceX (Starship HLS), Blue Origin (Blue Moon Mark 2) и консорциумом под руководством Collins Aerospace, требует массовой доли конструкции ниже 15% для достижения целевых показателей доставки полезной нагрузки на поверхность. Углеродные композиты с удельной жесткостью 2.5–4.5×10⁶ м²/с² и удельной прочностью свыше 2.0×10⁶ Н·м/кг стали основным материалом для достижения этих целей.
Задача создания конструкции лунного посадочного модуля принципиально отличается от космических аппаратов на околоземной орбите или межпланетных зондов. Посадочный модуль должен выдерживать пусковые нагрузки 3.5–6.0 g, температурные колебания от +120°C до -200°C в цислунарном пространстве, поглощать кинетическую энергию спуска с орбитальной скорости до мягкой посадки, поддерживать статические и динамические нагрузки выхода экипажа и операций на поверхности. Каждый этап миссии предъявляет уникальные требования, которые углеродные композиты способны удовлетворить.
Критерии выбора материалов для первичных конструкций
Несущая конструкция лунного посадочного модуля — стойки шасси, палуба полезной нагрузки, конструкция взлетной ступени и опорная ферма топливных баков — должна быть спроектирована в соответствии с самыми строгими требованиями по массе, жесткости и тепловым характеристикам. После обширного исследования под руководством NASA, программа Artemis HLS остановилась на трех основных системах материалов:
- Углеродное волокно средней жесткости/эпоксидная смола (IM7/8552): Основной материал для первичной конструкции. Волокно IM7 (прочность 5,170–5,700 МПа, модуль 276–303 ГПа) в матрице из модифицированного эпоксида обеспечивает наилучший баланс удельной прочности, трещиностойкости и газовыделения.
- Высокомодульное волокно/цианатный эфир (M55J/954-3): Используется для критичных к размерам конструкций, где важна термическая стабильность. Цианатные эфиры имеют более низкое влагопоглощение и более высокую рабочую температуру.
- Углеродный композит/полиимид (PIXA-M): Для горячих конструкций вблизи сопла двигателя спуска, где температуры достигают 250–350°C.
| Свойство | IM7/8552 (Эпоксид) | M55J/954-3 (Цианатный эфир) | IM7/PIXA-M (Полиимид) | Al-Li 2195 (Металл) |
|---|---|---|---|---|
| Прочность на растяжение (МПа) | 2,720 | 2,410 | 2,480 | 590 |
| Модуль упругости (ГПа) | 165 | 290 | 158 | 76 |
| Удельная прочность (10⁶ Н·м/кг) | 1.70 | 1.35 | 1.55 | 0.21 |
| Удельная жесткость (10⁶ м²/с²) | 10.3 | 16.2 | 9.9 | 2.8 |
| КТР (10⁻⁶/°C) | -0.2~+1.5 | -0.5~+1.0 | -0.3~+1.8 | 22.0 |
| Влагопоглощение (% массы) | 1.5–2.5 | 0.5–1.2 | 1.2–2.0 | N/A |
| Рабочая температура (°C) | 180–220 | 250–300 | 320–370 | 175 |
| Стоимость ($/кг) | 200–400 | 600–1,200 | 800–1,500 | 80–150 |
Производственные процессы для лунных композитных структур
Производство углепластиковых конструкций для лунных модулей следует значительно более строгим протоколам контроля, чем наземное или даже стандартное аэрокосмическое производство композитов. Лунные условия требуют пористости ниже 0.5%, объемной доли волокна выше 58% и целостности клеевых соединений, подтвержденной 100% неразрушающим контролем.
Автоклавная консолидация остается базовым процессом для элементов первичной конструкции. Оптимизированные циклы отверждения для толстых ламинатов (до 50 мм) используют промежуточные выдержки при 107°C и 150°C с итоговой выдержкой при 177°C. Данные термопар показывают равномерность температуры в пределах ±5°C по всей длине 3.2-метровой стойки.

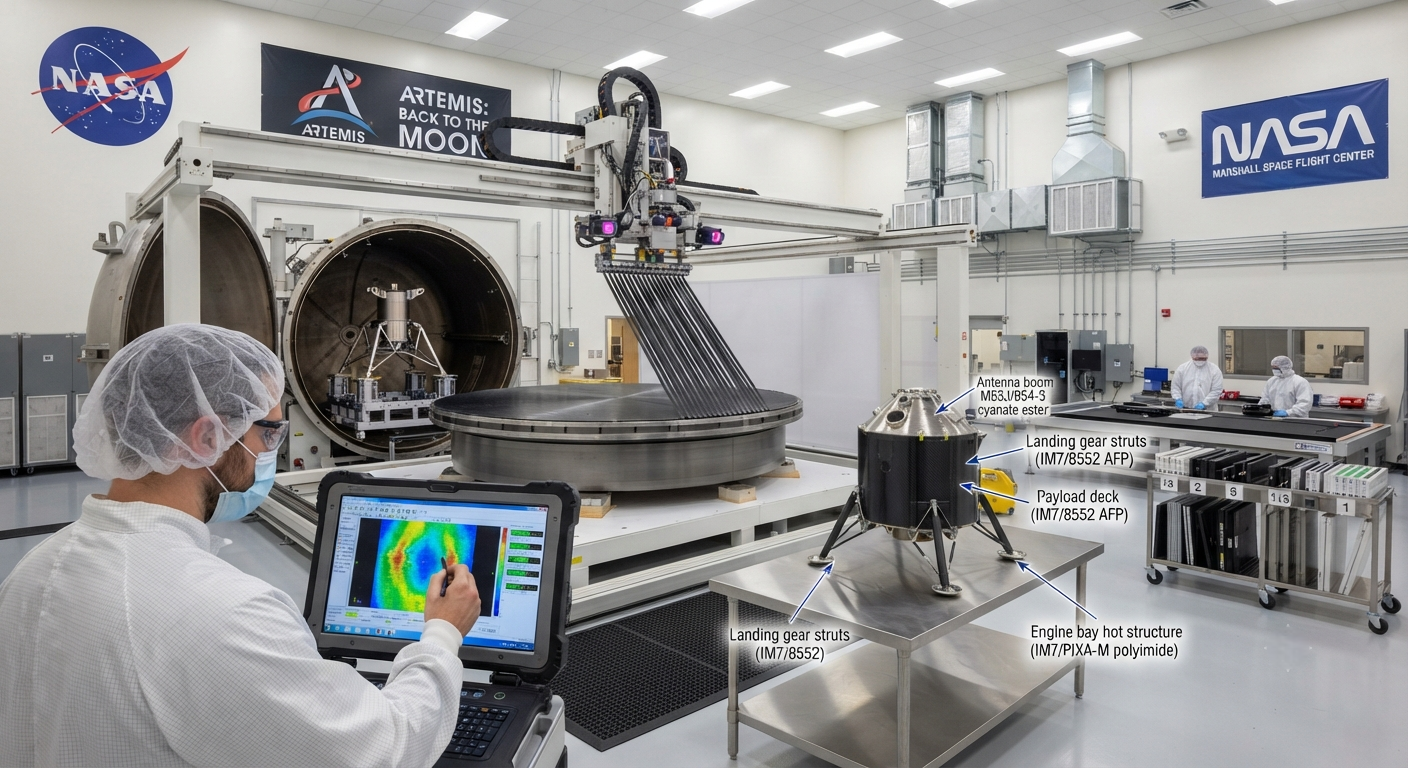

Автоматизированная выкладка волокна (AFP) используется программой Blue Moon Mark 2 для палубы полезной нагрузки диаметром 5.5 м. AFP обеспечивает точность угла укладки до ±0.5° и сокращает отходы материала с 35–50% (ручная выкладка) до 8–15%.
Тепловая среда и защита от микрометеороидов
Поверхность Луны создает одну из самых сложных температурных сред для композитных материалов: от +127°C в лунный день до -173°C в лунную ночь. Для смягчения эффектов теплового циклирования используются три стратегии: (1) модифицированные матрицы с термопластичными модификаторами; (2) ортотропная блокировка слоев; (3) технология тонких слоев с поверхностной плотностью 40–60 г/м².
Часто задаваемые вопросы
Каковы конкретные цели снижения массы для углепластиков в HLS Artemis?
Документ NASA SMA (ревизия 3.2, январь 2026 г.) предписывает общую массу конструкции не более 15% от посадочной массы. Для Starship HLS с целевой посадочной массой 100–120 тонн это бюджет 15,000–18,000 кг. Углеродные композиты обеспечат снижение массы на 35–50% по сравнению с алюминиево-литиевым сплавом, экономя $55–135 млн на каждой посадочной миссии.
Как углеродные композиты ведут себя в среде лунной пыли (реголита)?
Лунный реголит с частицами 45–100 мкм повреждает незащищенные композитные поверхности. Три стратегии защиты: (1) титановая броня Ti-6Al-4V толщиной 0.5–1.5 мм; (2) керамические полиуретановые экраны; (3) сатиновое переплетение 8HS для поверхностных слоев.
Каковы ключевые различия между аэрокосмическими и промышленными углепластиками?
Различия по шести параметрам: качество волокна, матричные системы, контроль процесса, неразрушающий контроль, сроки квалификации и стоимость. Лунные углепластики стоят $8,000–$25,000/кг готовой конструкции против $100–$400/кг для промышленных. Однако основные технологии — AFP, выкладка препрегов и автоклавное формование — общие для обоих секторов.
