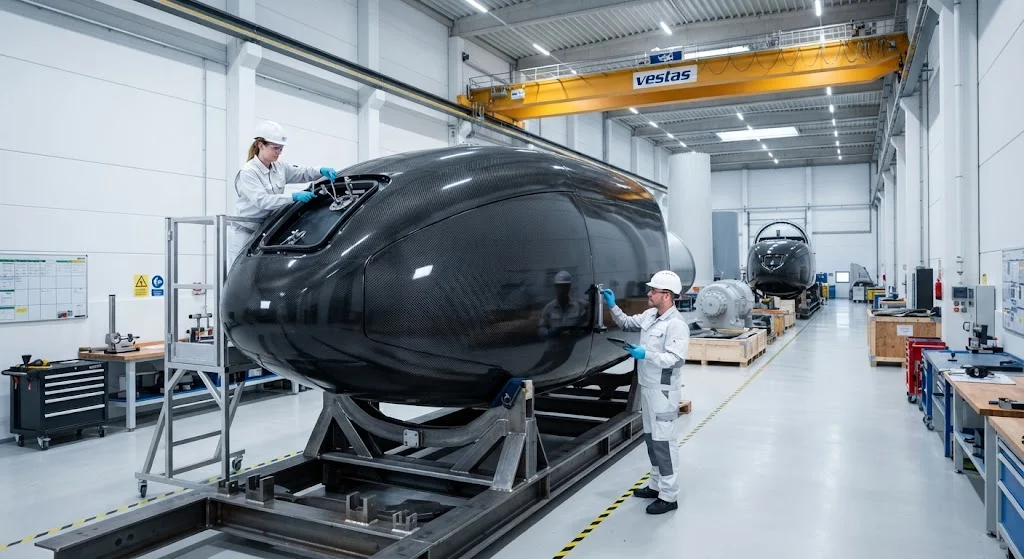

Облегчение обтекателя гондолы из углепластика: аэродинамическая и структурная оптимизация

Введение

Гондола — кожух, окружающий редуктор, генератор, системы управления и вспомогательное оборудование на башне ветряной турбины — составляет 15–20% общей массы турбины для современных прямоприводных и редукторных конструкций. Обтекатели гондолы, обычно составляющие 3–5% массы гондолы (2–8 тонн для турбины мощностью 5 МВт), представляют собой высокоценную возможность облегчения, поскольку они являются неструктурными аэродинамическими обтекателями, где снижение массы напрямую уменьшает нагрузку на башню, требования к крану при обслуживании и энергопотребление системы поворота.

Переход обтекателей гондолы со стеклопластиковых (GFRP) или листовых формовочных масс (SMC) на углепластиковые композиты (CFRP) обеспечивает снижение массы на 20–35% при поддержании или улучшении ударопрочности, стойкости к ультрафиолету и огнестойкости. Однако ценовая премия углепластика (обычно в 3–5 раз выше стекловолокна) требует тщательной инженерной оптимизации для обоснования снижения массы за счет системного улучшения характеристик. В статье рассматриваются методы проектирования, производственные аспекты и компромиссы, определяющие применение углепластиковых обтекателей гондолы в современных ветряных турбинах.

Требования к проектированию обтекателей гондолы

Обтекатели гондолы должны удовлетворять нескольким функциональным требованиям, влияющим на выбор материала и конструктивное проектирование:

• Аэродинамическое формование: Обтекатели гондолы определяют внешний аэродинамический профиль турбины, влияя на коэффициент сопротивления (Cd), характеристики отрыва потока и генерацию шума. Углепластик обеспечивает более тонкие стенки (2–4 мм против 5–8 мм для GFRP), сохраняя качество аэродинамической поверхности при снижении массы.
• Ударопрочность: Обтекатели гондолы должны выдерживать удары птиц, града и льда без пробития или растрескивания. Углепластиковые композиты обеспечивают превосходную ударопрочность за счет механизмов поглощения энергии — разрушение волокон, расслоение и растрескивание матрицы распределяют энергию удара по большей площади.
• Доступность и удобство обслуживания: Обтекатели гондолы включают дверцы доступа, люки осмотра и съемные панели. Углепластик обеспечивает более легкие панели, которые может открыть один техбез крана, сокращая время обслуживания на 30–50%.
• Огнестойкость: Обтекатели гондолы должны соответствовать требованиям IEC 61400-1. Углепластиковые композиты с огнестойкими смолами обеспечивают класс B1 (индекс распространения пламени <25) при сохранении прочности при 300°C в течение 30 минут.
• Стойкость к ультрафиолету: Обтекатели гондолы подвергаются постоянному ультрафиолетовому излучению. Углепластиковые композиты с УФ-стабилизированными покрытиями сохраняют качества в течение 20–25 лет.

Стратегии облегчения

Облегчение обтекателей гондолы из углепластика использует несколько инженерных подходов:

• Сэндвич-конструкция: Углепластиковые панели (0,5–1,0 мм) на поролоновом или сотчатом сердечнике (10–25 мм) обеспечивают снижение массы на 40–60% по сравнению с цельными GFRP-ламинатами эквивалентной жесткости.
• Гибридные угле-стеклянные конструкции: Избирательная замена стекловолокна углеволокном в высоконагруженных зонах (криволинейные участки, петли, рамы дверей) обеспечивает снижение массы на 15–25% при стоимости на 40–60% ниже полносоставных углепластиковых конструкций.
• Оптимизация ориентации волокон: Адаптированная ориентация волокон в криволинейных участках выравнивает высокомодульные углеволокна с основными траекториями нагрузок, обеспечивая на 20–30% большую жесткость на единицу массы по сравнению с квазиизотропными укладками.
• Топологическая оптимизация: Вычислительная топологическая оптимизация определяет геометрию обтекателей с минимальным расходом материала. Топологически оптимизированные обтекатели обеспечивают снижение массы на 25–35% по сравнению с традиционными GFRP-обтекателями.

Методы производства

Производство углепластиковых обтекателей гондолы требует процессов, балансирующих характеристики, производительность и стоимость:

Процесс	Объемная доля волокон	Пористость	Цикл	Ценовая премия vs. GFRP
Вакуумная инфузия	45–55%	2–4%	8–16 ч	2,5–3,5×
Автоклавный препрег	55–60%	<1%	4–8 ч	3,5–5,0×
Передача смолы (RTM)	50–58%	1–3%	2–4 ч	2,0–3,0×
Прессовое формование	40–50%	1–2%	5–15 мин	1,8–2,5×

Системные преимущества

Снижение массы за счет углепластиковых обтекателей обеспечивает системные улучшения:

• Снижение нагрузки на башню: Каждый килограмм, сэкономленный на уровне гондолы, уменьшает изгибающий момент основания башни на 0,5–1,0 кН·м, что может позволить уменьшить толщину стенки башни на 1–3 мм. Экономия массы башни: 5–15%, что составляет 20 000–80 000 долларов на турбину.
• Оптимизация системы поворота: Более легкая гондола снижает момент инерции поворота на 15–25%, обеспечивая менее мощные двигатели поворота (снижение мощности на 30–40%) или более быстрый отклик. Прирост годовой выработки: 0,3–0,5%.
• Снижение затрат на обслуживание: Более легкие панели обтекателя (снижение массы на 30–50%) позволяют проводить осмотр и замену компонентов без крана. Экономия: 4–8 часов на событие обслуживания, 5 000–15 000 долларов в год на турбину.

Анализ стоимости и выгоды

Экономическое обоснование углепластиковых обтекателей зависит от размера турбины, объема производства и условий площадки:

• Премия к стоимости материалов: Углепластиковые обтекатели стоят 15 000–40 000 долларов на турбину против 8 000–20 000 долларов для GFRP, что составляет премию 7 000–20 000 долларов.
• Системная экономия: Экономия на башне (20 000–80 000 $), системе поворота (5 000–15 000 $) и обслуживании (5 000–15 000 $/год) составляет 30 000–110 000 долларов за 20 лет.
• Чистая приведенная стоимость: При дисконтировании 8% за 20 лет ЧПС составляет 15 000–70 000 долларов на турбину, срок окупаемости 3–7 лет.
• Точка безубыточности: Углепластиковые обтекатели рентабельны для турбин >4 МВт и объемов производства >100 единиц/год.

Заключение

Обтекатели гондол из углепластика представляют собой технически зрелую и экономически обоснованную возможность облегчения современных ветряных турбин, обеспечивая системные улучшения характеристик, превышающие ценовую премию материалов. По мере роста размеров ветряных турбин до 15–20 МВт преимущества углепластиковых обтекателей гондолы станут все более значимыми.
