Всесторонний B2B-анализ применения композитов из углеродного волокна в медицинском диагностическом оборудовании — радиопрозрачность для МРТ, снижение ослабления рентгеновского излучения для КТ и конструкция столов для пациентов.
Введение

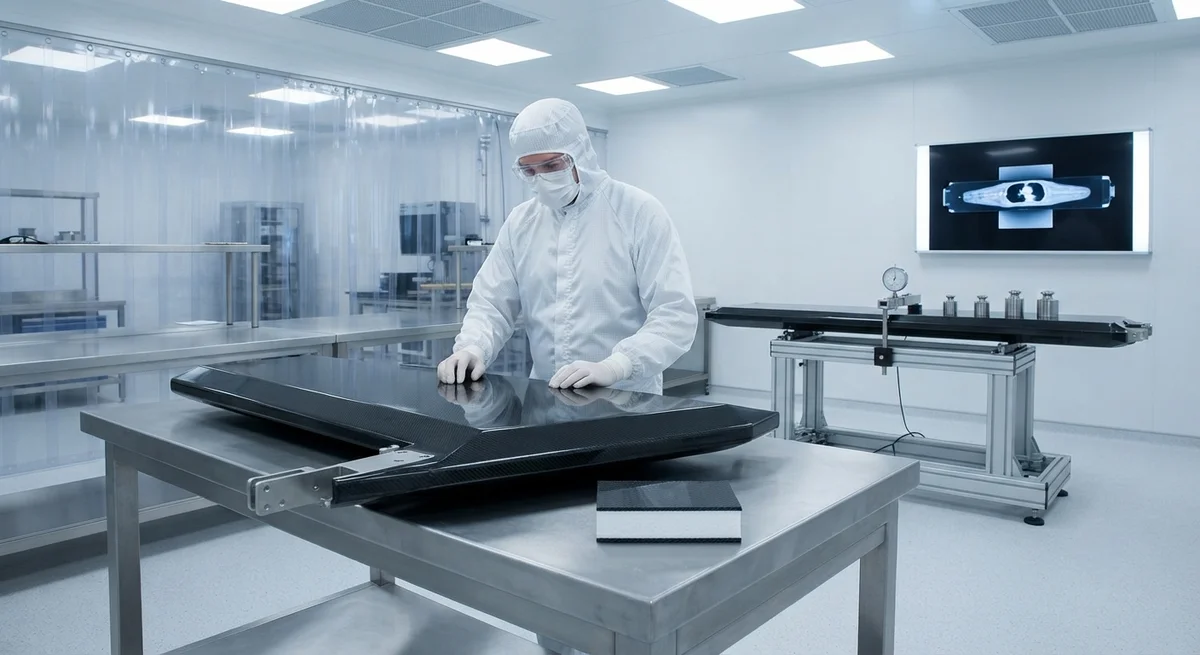

Мировой рынок медицинской визуализации, по прогнозам, превысит 49 миллиардов долларов к 2028 году. Критическим, но часто упускаемым из виду компонентом каждой системы МРТ и КТ является стол для пациента — структурная платформа, которая должна одновременно обеспечивать механическую поддержку пациентов весом до 250 кг и минимальное вмешательство в физику визуализации. Углеродное волокно стало материалом выбора для столов пациентов в системах МРТ и КТ.
Углеродное волокно в МРТ: радиопрозрачность и однородность поля
Углеродное волокно по существу немагнитно — его магнитная восприимчивость χ ≈ -2.8 × 10⁻⁵, близкая к человеческой ткани. Стандартное углеродное волокно PAN (Toray T700) имеет удельное сопротивление примерно 1.6 × 10⁻³ Ω·cm в направлении волокна. Квазиизотропный ламинат толщиной 1.0 мм ослабляет RF-поле 128 МГц на 8–12 дБ при 3.0T.
| Материал | Толщина (mm) | μ при 120 kVp (cm⁻¹) | Отклонение КТ (HU) | Степень артефактов | Вес (kg/m²) |
|---|---|---|---|---|---|
| Углеродное волокно | 3.0 | 0.28 | +3.2 ± 4.1 | Незначительная | 4.7 |
| Алюминий 6061 | 4.0 | 0.82 | +28.0 ± 9.5 | Умеренная | 10.8 |
| Нержавеющая сталь 304 | 2.0 | 2.45 | +155 ± 42 | Сильная | 15.8 |
Применение в медицинской визуализации
- Корпуса RF-катушек: на 50–70% легче акриловых, обеспечивают точное позиционирование (±0.5 мм).
- Устройства иммобилизации для лучевой терапии: увеличение поверхностной дозы всего 2–4% при 6 MV.
- Интервенционные устройства для КТ-биопсии: игла 1.3 мм дает артефакт 1.5–2.0 мм против 4–6 мм для нержавеющей стали.
Часто задаваемые вопросы
Можно ли использовать столы из углеродного волокна в МРТ 7T?
Да, с ламинатом толщиной 0.2–0.3 мм в зоне изображения. Siemens и GE предлагают такие столы.
Какова стоимость стола из углеродного волокна?
$8,000–$15,000 против $3,000–$6,000 для алюминия. Окупается за 3–9 месяцев за счет увеличения пропускной способности.
Какое обслуживание требуется?
Ежедневная очистка спиртом, ежеквартальный осмотр, ежегодное нагрузочное тестирование, для МРТ — ежегодная проверка RF-затухания.
