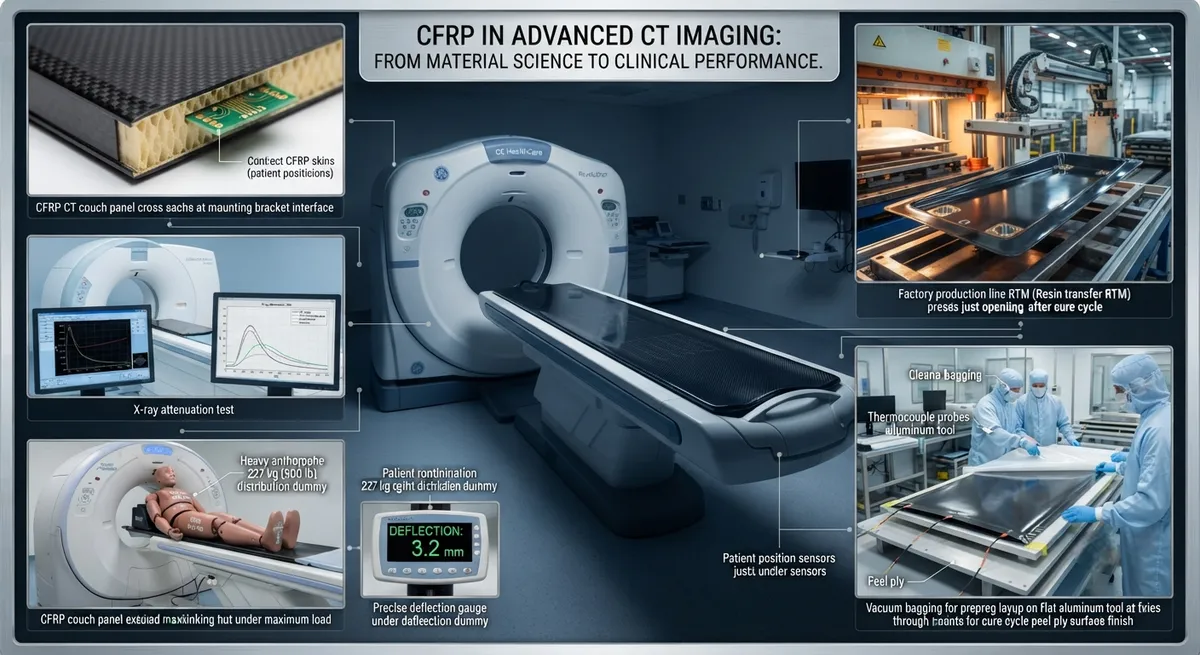

Технический анализ панелей столов КТ из углеродного композита — требования к рентгенопрозрачности, механическому проектированию, соответствию нормативным требованиям и производству.
Панели столов компьютерных томографов (КТ) занимают уникальное место в медицинском машиностроении. Они должны быть прозрачны для рентгеновского излучения (рентгенопрозрачны), чтобы избежать артефактов изображения, но при этом достаточно прочны и жестки, чтобы поддерживать пациентов весом до 227 кг. Композиты с углеродным волокном (CFRP) стали универсальным материалом выбора для КТ-панелей.
- Рентгенопрозрачность: Панели CFRP дают ослабление −950 до −990 HU при 120 кВ, устраняя артефакты.
- Жесткость: Прогиб 2,5–4,0 мм при нагрузке 227 кг — значительно ниже предела 10 мм по IEC 60601-2-44.
- Химстойкость: Выдерживает более 10 000 циклов дезинфекции без деградации.
- Термостабильность: КТР −0,5 до 1,0 ppm/°C обеспечивает точность позиционирования.
Требования к рентгенопрозрачности
Рентгенопрозрачность в КТ-визуализации измеряется в единицах Хаунсфилда (HU). Идеальный материал панели должен иметь профиль ослабления, максимально близкий к воздуху (HU = −1 000). Стандартная CFRP панель КТ дает ослабление от −950 до −990 HU при 120 кВ, по сравнению с −500 до −700 HU для поликарбонатной панели и +200 до +600 HU для алюминиевой.
Механические характеристики
| Свойство | CFRP панель | Поликарбонат | Алюминий |
|---|---|---|---|
| Модуль упругости (ГПа) | 70–120 | 2,3 | 69 |
| Прогиб при 227 кг (мм) | 2,5–4,0 | 15–22 | 3,5–5,5 |
| Ослабление при 120 кВ (HU) | −950 до −990 | −500 до −700 | +200 до +600 |
Часто задаваемые вопросы
Можно ли отремонтировать поврежденную панель КТ?
Незначительные повреждения поверхности можно устранить косметически. Структурные повреждения требуют полной замены панели. Большинство OEM-производителей не сертифицируют полевой ремонт КТ-панелей из-за сложности проверки восстановленной прочности.
Как толщина панели влияет на качество изображения?
Панель толщиной 3,0 мм CFRP обеспечивает пропускную способность 160 кг с ослаблением −980 HU. Увеличение до 5,0 мм повышает жесткость в 2,8 раза, но снижает ослабление до −950 HU.
Каков срок службы панели КТ из углеродного волокна?
Расчетный срок службы — 10–12 лет или 100 000 циклов. Средняя наработка до замены составляет около 8,3 года. Основные виды отказов: деградация покрытия от дезинфицирующих средств (45%), усталостные трещины в зоне крепления (30%) и расслоение у шарнира подголовника (15%).
