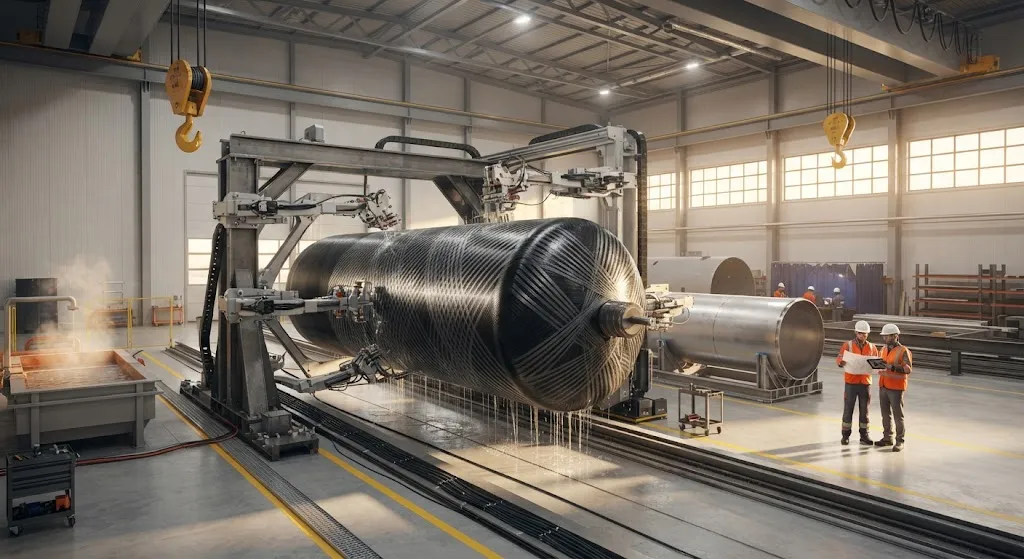

Морское хранение водорода: проектирование и сертификация CFRP-баков для морских судов

Введение

Морской транспорт вступает в точку перелома в отношении водорода. Пересмотренная стратегия МКО по сокращению выбросов парниковых газов предусматривает достижение нулевого уровня выбросов из международного судоходства к 2050 году с промежуточными целями: сокращение не менее чем на 20% к 2030 году и на 70% к 2040 году по сравнению с уровнем 2008 года. Водород — будь то в качестве прямого топлива или сырья для зеленого аммиака и метанола — становится основным путем декарбонизации для океанских судов. Для производителей CFRP-баков этот переход создает структурный сдвиг спроса от нишевых прототипных работ к серийному производству сертифицированных систем хранения водорода.

Морское хранение водорода предъявляет уникальные инженерные требования, принципиально отличающиеся от наземных применений. Баки должны выдерживать динамические нагрузки, вызванные волнами, коррозию от солевого тумана, циклические изменения температуры от арктических до тропических маршрутов и характеристики диффузии водорода при давлениях до 350 бар. Углепластик является материалом выбора для выполнения этих комплексных требований при минимальной нагрузке — критическом факторе для дальности плавания и грузоподъемности судна.

Требования к проектированию резервуаров IMO типа C

Международный кодекс перевозки газов (Кодекс IGC) классифицирует водородные баки на газовозах как резервуары типа C — цилиндрические или сферические баки, спроектированные в соответствии с международными стандартами для резервуаров под давлением. Баки типа C работают при давлении выше 0,7 бар изб. и являются единственным допустимым классом для транспортировки водорода в коммерческом судоходстве. Проектирование должно одновременно удовлетворять нескольким требованиям:

• Сдерживание давления: Расчетное давление обычно составляет 300-350 бар для сжатого водорода с коэффициентом запаса прочности 2,4 от давления разрыва в соответствии с главой 4 Кодекса IGC.
• Циклическая усталость: Баки должны выдерживать не менее 10 000 циклов давления от 5% до 100% расчетного давления без образования трещин, а также циклы изгиба от волн на протяжении 20-летнего срока службы.
• Контроль диффузии: Скорость диффузии водорода должна оставаться ниже 0,1% объема бака в сутки при максимальной рабочей температуре (обычно 45°C для тропических маршрутов).
• Устойчивость к ударам: Баки должны выдерживать удар падающего предмета массой 5 кг с высоты 2,5 м без разрушения в соответствии с пунктом 4.5.2 Кодекса IGC.
• Криогенная совместимость: Для жидководородных (LH₂) применений при −253°C матрица композита должна сохранять целостность связи волокно-матрица на протяжении тысяч циклов охлаждения.

Эти требования определяют архитектуру CFRP-бака: тонкая оболочка из нержавеющей стали или сплава Инвар для контроля диффузии, поверх которой намотан углепластиковый эпоксидный ламинат, воспринимающий все структурные нагрузки. Ориентация волокон оптимизируется с помощью многоосного расклада — обычно 60% кольцевых, 30% спиральных и 10% осевых слоев — для балансировки внутреннего давления с изгибом и вибрацией.

Конструкция CFRP-баков: выбор материалов и технологии

Морские водородные CFRP-баки производятся с использованием двух основных технологий: намотки и автоматического расклада волокна (AFP). Выбор зависит от геометрии бака, объемов производства и пути сертификации.

Параметр	Намотка	Автоматический расклад волокна (AFP)
Геометрия бака	Цилиндрическая с эллиптическими днищами	Цилиндрическая, коническая или сложные контуры
Типичный диаметр	0,5–3,0 м	0,3–4,0 м
Объемная доля волокна	60–65%	58–63%
Допуск по толщине стенки	±0,3 мм	±0,15 мм
Производительность	2–4 бака/день	1–2 бака/день
Процент отходов	5–10%	1–3%
Типичный ровинг	24K–48K	12K–24K

Для серийного производства (100+ баков в год) намотка обеспечивает максимальную производительность и минимальную себестоимость единицы продукции. Для специализированных геометрий или баков с интегрированными фитингами и проходками AFP обеспечивает более высокую точность укладки и воспроизводимость. Обе технологии используют углеволокно промодуля (модуль растяжения 290–320 ГПа) с体系化的 эпоксидными системами, квалифицированными для морских условий эксплуатации.

Материал оболочки одинаково критичен. Нержавеющая сталь 316L обеспечивает отличную коррозионную стойкость и свариваемость, но увеличивает вес бака на 15–20%. Сплав Инвар 36 (Fe-Ni сплав) обладает близким к нулю коэффициентом теплового расширения, что делает его предпочтительным для криогенных LH₂-баков, несмотря на более высокую стоимость. Полимерные оболочки (ПВД или полиамид) разрабатываются для сжатого водорода, но сталкиваются с проблемами долгосрочной диффузии при морских температурах.

Путь сертификации: требования классификационных обществ

Каждый морской водородный бак должен получить одобрение типа от классификационного общества перед установкой на судно. Основные общества — Lloyd's Register, DNV, Bureau Veritas и Американское бюро судоходства — поддерживают специальные правила для композитных резервуаров под давлением. Процесс сертификации следует структурированной последовательности:

• Экспертиза проекта: Метод конечных элементов для бака в условиях комбинированного давления, тепловых и динамических нагрузок. Должен продемонстрировать запас прочности выше требований Кодекса IGC.
• Квалификация материала: Испытания образцов特定ного CFRP-ламината (на растяжение, сжатие, сдвиг, межслойную вязкость разрушения) при нормальной и рабочей температурах.
• Испытание на разрыв: Полномасштабный бак испытывается на разрыв при минимальном давлении 2,4× от расчетного. Результаты должны находиться в пределах ±10% от прогнозного давления разрыва по модели МКЭ.
• Испытание на усталость: Более 10 000 циклов давления плюс environmental-регулирование (солевой туман, УФ-воздействие, циклы охлаждения) в соответствии с руководством классификационного общества по композитным материалам.
• Испытание на диффузию: Потери водородного газа измеряются в течение 72 часов при максимальной рабочей температуре с результатами ниже порогового значения Кодекса IGC.

Сроки сертификации классификационных обществ обычно составляют 18–24 месяца от первоначальной подачи проекта до получения сертификата одобрения типа. Настоятельно рекомендуется предварительное взаимодействие с классификационным обществом на этапе проектирования — изменения в проекте после квалификации материалов требуют повторных испытаний и могут добавить 6–12 месяцев к графику сертификации.

Драйверы рынка и сегменты применения

Рынок морского хранения водорода сегментируется на три основных области применения, каждая из которых предъявляет свои требования к CFRP-бакам:

• Водородовозы (суда LH₂): Крупные криогенные баки (5 000–40 000 м³) для трансокеанской транспортировки водорода. Фонд кораблестроения и океана Японии финансирует несколько прототипов LH₂-танкеров, а классификационные общества опубликовали предварительные руководства. Содержание CFRP на одно судно составляет 50–150 тонн в зависимости от количества баков и системы изоляции.
• Двухтопливные LNG/H₂ суда: Переходное решение中期使用 модифицированных LNG-баков для водородного совместного сжигания. CFRP-усиление существующих конструкций баков и новые системы внутренних оболочек.
• Прибрежное и портовое водородоснабжение: Малые баки типа C (10–200 м³) на прибрежных судах и баржах для доставки водорода на морские платформы, островные сообщества и портовые заправочные станции. Эти баки работают при более высоком давлении (350 бар), но меньшем объеме, что благоприятствует технологии AFP для обеспечения точности.

Общий адресуемый рынок морских водородных CFRP-баков прогнозируется на уровне 2,8–4,5 млрд долларов к 2035 году с годовым объемом производства 2 000–3 500 баков. Первыми на рынок вышли норвежская судоходная компания Wallenius Wilhelmsen (заказ судов, готовых к перевозке LH₂), японская NYK Line (разработка LH₂-танкеров) и европейские паромные операторы, модифицирующие суда для водородного совместного сжигания.

Часто задаваемые вопросы

Каковы типичные сроки заказа сертифицированного морского CFRP-водородного бака?

Сроки зависят от производителя и статуса сертификации. Для уже одобренного типа бака производственный срок обычно составляет 4–8 месяцев в зависимости от размера заказа. Для нового индивидуального проекта, требующего первичной классификации, добавьте 18–24 месяца на процесс сертификации. Большинство классификационных обществ предлагают ускоренную процедуру для проектов, основанных на ранее одобренных архитектурах баков с документированной историей эксплуатации. Раннее взаимодействие с производителем баков и классификационным обществом имеет решающее значение для соблюдения сроков поставки судов.

Как CFRP-баки соотносятся по стоимости с нержавеющей сталью для морского хранения водорода?

В пересчете на литр CFRP-баки при текущих объемах производства обычно стоят в 2,5–3,5 раза дороже, чем нержавеющие. Однако анализ полной стоимости владения должен учитывать экономию веса: CFRP-водородный бак весит на 60–70% меньше аналогичного стального, что напрямую转化为 увеличение грузоподъемности или снижение расхода топлива. Для крупного LNG-танкера, конвертируемого на водородное совместное сжигание, экономия веса может окупить разницу в стоимости бака за 3–5 лет эксплуатации. По мере увеличения объемов производства до 2 000+ баков в год ожидается снижение себестоимости CFRP-баков на 30–40%, что значительно сократит разрыв.

Каковы основные режимы разрушения CFRP-водородных баков в морских условиях?

Три основных режима разрушения: (1) микротрещины матрицы от циклических нагрузок давления, увеличивающие скорость диффузии до структурного разрушения; (2) разрушение волокон от ударов или перегрузок, способное вызвать катастрофический разрыв; (3) коррозия металлической оболочки при повреждении композитного корпуса и контакте соленой воды с поверхностью оболочки. Испытания классификационных обществ специально направлены на все три режима с помощью испытаний на разрыв, циклических нагрузок и ударопрочности. Программы инспекции включают ежегодное ультразвуковое сканирование композитного корпуса и двухлетнюю проверку целостности оболочки методом гелиевой утечки под давлением.

Заключение

Морское хранение водорода представляет собой одну из наиболее ценных областей применения углепластиков в ближайшее десятилетие. Сочетание декарбонизационных директив МКО, рамок сертификации классификационных обществ и уникальных инженерных требований к морскому хранению водорода создает структурный рынок, вознаграждающий ранние технологические инвестиции. CFRP-баки — будь то произведенные намоткой или автоматическим раскладом волокна — являются ключевой технологией для безопасного, эффективного и сертифицированного хранения водорода на море.

Для операторов судов, верфей и логистических компаний водорода, оценивающих решения CFRP-баков, раннее взаимодействие с поставщиками материалов и классификационными обществами имеет решающее значение. Ознакомьтесь с нашим ассортиментом углепластиковой продукции для среднемодульных марок, подходящих для резервуаров под давлением, или свяжитесь с нашей инженерной командой для технической консультации по проектированию морских водородных баков и квалификации материалов.
