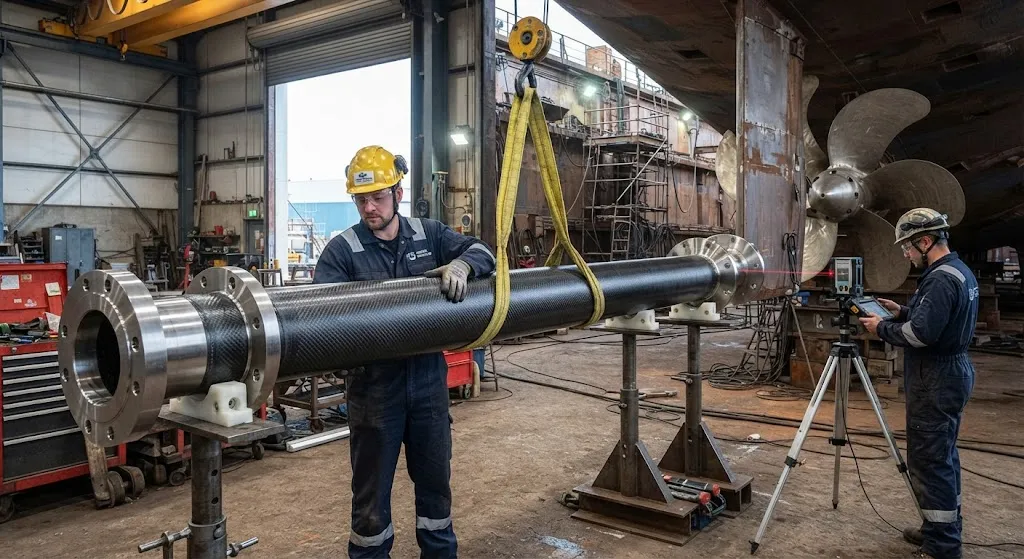

Композитные судовые гребные валы: демпфирование вибрации и преимущества коррозионной стойкости

Введение

Более века судовой гребной вал, или валопровод, был цельной стальной деталью: длинным стержнем из коррозионно-стойкой стали или бронзы, соединяющим двигатель с гребным винтом и поддерживаемым по длине подшипниками. Он работает, но несет на себе каждый момент крутящего момента, каждый изгиб и каждую вибрацию и от двигателя, и от винта. В последние годы композитные гребные валы из углеволокна перешли от экспериментальных демонстраций к установленным программам модернизации, движимым тремя измеримыми преимуществами перед сталью: демпфированием вибрации, коррозионной стойкостью и акустической тихоходностью.

Эти преимущества наиболее важны для конкретных типов судов. Пассажирские паромы и круизные суда ценят снижение шума и вибрации ради комфорта и уменьшения беспокойства пассажиров. Патрульные катера, научно-исследовательские суда и корабли противоминной защиты выигрывают от более низкой магнитной и акустической сигнатуры. Для любого судна со стальным валом, страдающего от хронической коррозии, разрушения покрытия или устойчивой вибрации биения вала, композитная линия предлагает альтернативу, решающую все три проблемы одновременно. В этой статье объясняется, как работают композитные гребные валы, количественно оцениваются их преимущества и рассматривается путь проектирования и квалификации для успешной модернизации.

Как работает композитная валовая линия

Композитный судовой гребной вал обычно представляет собой трубу из углеволоконного армированного полимера, изготовленную намоткой нити или раскаткой, с металлическими фланцами, соединенными на каждом конце склеиванием или адгезионным соединением для связи с маховиком двигателя и ступицей гребного винта. Поскольку углеволоконные композиты анизотропны, ламинат проектируется так, чтобы доминирующее направление волокна несло нагрузку крутящего момента, тогда как офф-осевые слои обеспечивают изгибную жесткость и сопротивление потере устойчивости под действием сжимающих нагрузок от упора винта.

Ключевое различие в проектировании по сравнению со сталью состоит в том, что композитный вал торсионно более гибкий, чем цельный стальной стержень тех же размеров. Эта гибкость — не слабость; она является источником преимущества демпфирования вибрации. Композитная линия действует как торсионная пружина, развязывающая импульсы крутящего момента двигателя от винта, сглаживая нагрузку и уменьшая распространение крутильной вибрации по линии. Вал также может быть спроектирован более податливым на изгиб, что изменяет характеристики критических скоростей и часто позволяет работать выше исходного предела скорости биения стальной линии.

Демпфирование вибрации и крутильное поведение

Вибрационные преимущества композитного вала возникают из сочетания меньшей массы, более высокого внутреннего демпфирования материала и настраиваемой крутильной жесткости. Углеволоконные композиты имеют материальное демпфирование на порядок или более выше, чем сталь, поэтому вибрационная энергия, которую стальная линия передала бы корпусу и винту, поглощается внутри самого материала и превращается в тепло. На практике это демпфирует несколько различных источников бортовых возмущений:

• Крутильная вибрация: Более низкая крутильная жесткость и высокое внутреннее демпфирование снижают амплитуду импульсов крутящего момента, достигающих винта, сглаживая нагрузку на валопровод и его муфты.
• Вибрация биения: Внутренние потери композита в сочетании с настроенными критическими скоростями подавляют классическое "хлестание вала", которое может возникать на определенных скоростях.
• Структурный шум: Меньше вибрационной энергии передается через подшипники на корпус, что снижает шум, излучаемый из туннеля вала в жилые помещения.

Результат измерим в эксплуатационных данных и в испытаниях программ модернизации. Импульсные пульсации давления от винта и вибрация биения, вызывающие классическое "хлестание вала" на определенных скоростях, демпфируются внутренними потерями композита и способностью настраивать критические скорости вала в сторону от частоты сгорания двигателя и частоты прохождения лопастей винта. В таблице ниже обобщены ключевые различия между стальным и композитным валопроводом:

Атрибут	Стальной / бронзовый вал	CFRP валопровод	Типичная выгода
Плотность (г/см³)	7,8 / 8,9	1,5-1,6	Снижение веса ~75-80%
Материальное демпфирование (коэффициент потерь)	~0,001-0,01	0,02-0,05	в 10-50 раз больше поглощения вибрации
Коррозионная стойкость в морской воде	Окисляется / выделяет медь	Изначально стойкий	Покрытие не требуется
Прочность на растяжение (МПа)	400-900	1 000-2 000 (по волокну)	Выше на единицу веса
Крутильная жесткость	Высокая	Настраиваемая, обычно ниже	Благоприятна развязке кручения
Магнитная сигнатура	Высокая	Очень низкая	Снижена для кораблей ПМЗ
Обслуживание	Частый осмотр, ремонт покрытия	Низкое, ограниченный осмотр	Снижена стоимость жизненного цикла

Коррозионная стойкость и стоимость жизненного цикла

Морская вода враждебна стали. Судовые гребные валы страдают от питтинга, коррозионного растрескивания под напряжением и щелевой коррозии в зонах подшипников и уплотнений, а также от гальванической коррозии там, где вал соединяется с разнородными металлами. Традиционные решения — выбор сплава, протекторы и регулярный ремонт покрытия — увеличивают затраты и требуют периодической постановки судна в док. Углеволоконный валопровод по своей природе невосприимчив к коррозии: углеволоконный армированный полимер не окисляется в морской воде, и при правильной герметизации композитная труба устраняет целые классы коррозионных отказов из картины обслуживания.

Это дает прямую выгоду по стоимости жизненного цикла. Композитный вал не требует покрытия, катодной защиты самого вала и значительно меньшего количества часов осмотра вала. На судах, где стальной вал является повторяющейся проблемой коррозии и обслуживания, модернизация может окупиться за счет снижения частоты докования, снижения трудозатрат на ремонт и меньшего числа незапланированных отказов в море. Более легкий вал также снижает нагрузки на подшипники, а в некоторых конструкциях позволяет эксплуатировать валопровод всухую (без масла) в дейдвудной трубе с водяной смазкой, устраняя утечку масла и связанное с ней бремя экологического соответствия.

Проектные и квалификационные соображения модернизации

Замена стального вала композитной линией — это не прямая замена; она требует инженерной работы по определению новой линии и ее проверке в эксплуатации. Критические шаги: проверка способности крутящего момента и упора против режима двигателя и винта; анализ крутильной вибрации для подтверждения, что критические скорости и амплитуды вибрации остаются в пределах по всему диапазону работы; анализ биения (поперечной вибрации) для задания расстояния между подшипниками и подтверждения приемлемого хода; а также коррозионная и электрическая изоляция для предотвращения гальванической связи между углеволокном и соседними металлическими компонентами.

Квалификация также требует внимания к детали соединения между углеродом и металлом, поскольку фланцевый стык является наиболее нагруженной и наименее прощающей частью линии. Адгезионное склеивание с обработанным металлическим фланцем или механическое обжимное соединение с металлической вставкой должно быть доказано при усталости и перегрузке крутящим моментом. Классификационные общества, такие как Lloyd's Register, DNV, Bureau Veritas и ABS, выпустили руководства или классификационные обозначения для композитных гребных валов, и программа модернизации обычно требует принципиального одобрения и освидетельствования. Требуется химическая, морская и обрастающая оценка, поскольку вал из углерод/эпоксидной смолы, работающий в морской воде, должен быть герметизирован против проникновения влаги, которая со временем деградирует матрицу.

Часто задаваемые вопросы

Достаточно ли прочны композитные гребные валы для морской эксплуатации?

Да, при правильной конструкции. Углеволоконный вал имеет прочность на растяжение 1 000-2 000 МПа в направлении волокна, что значительно превышает 400-900 МПа типичной морской стали или бронзы, а его более высокая удельная прочность позволяет использовать более легкий вал при той же способности крутящего момента. Задача проектирования — не сырая прочность, а правильный расчет ламината под комбинированные нагрузки крутящего момента, упора и изгиба, а также надежная передача этой нагрузки в металлические фланцы. При правильном проектировании ламината и проверенных металло-композитных соединениях композитные валы одобрены и эксплуатируются на практике.

Какой вес и вибрацию может сэкономить композитный вал?

Углеволоконный валопровод обычно на 75-80% легче эквивалентного стального или бронзового вала, поскольку плотность композита примерно в пять раз меньше плотности стали. Выигрыш в весе снижает нагрузки на подшипники и передачу вибрации на корпус. По вибрации более высокое материальное демпфирование углеволокна поглощает на порядок больше вибрационной энергии, чем сталь, а настраиваемая крутильная жесткость позволяет конструкторам уводить критические скорости от частоты сгорания двигателя и частоты прохождения лопастей винта. Эксплуатационные испытания в программах модернизации сообщают о заметно более низких измеренных вибрациях и шуме в туннеле вала.

Является ли модернизация углеродного вала прямой заменой стального?

Не прямой заменой, но физические размеры часто можно близко согласовать, чтобы подогнать к существующим подшипникам и муфтам. Модернизация — это инженерный проект: валопровод должен быть перепланирован с новыми положениями подшипников под изгибную жесткость и критические скорости композита, фланцы должны быть перепроектированы под металло-композитное соединение, и требуется полный анализ крутильной и поперечной вибрации. Из-за этих деталей модернизация обычно требует одобрения классификационного общества и освидетельствования, но конструкция судна, двигатель и гребной винт могут остаться неизменными.

Каковы основные ограничения или недостатки композитных валов?

Основные ограничения — трудоемкость квалификации, чувствительность к окружающей среде и первоначальная стоимость. Композитный валопровод требует детального проектирования, анализа крутильной вибрации и биения, одобрения классификационного общества и герметичной защиты от влаги — больше предварительной проектной работы, чем стандартный готовый стальной вал. Материал углерод/эпоксидная смола должен быть защищен от проникновения морской воды и чрезмерных рабочих температур, а металло-композитные соединения нуждаются в тщательном осмотре. Первоначальная стоимость обычно выше, чем у стали, хотя более низкое обслуживание и сниженная вибрация могут компенсировать это в течение срока службы судна. Эти факторы делают композитные валы наиболее привлекательными для судов, где коррозия, вибрация или акустическая сигнатура являются приоритетными проблемами.

Почему композитный вал снижает акустическую и магнитную сигнатуру?

Акустическая выгода проистекает из высокого материального демпфирования композита, которое поглощает и рассеивает вибрационную энергию, иначе излучаемую как структурный шум в корпус и воду, а также из сниженной вибрации биения на валу. Меньшая масса композита также уменьшает энергию, передаваемую через опоры подшипников. Выгода магнитной сигнатуры проистекает из замены крупного ферромагнитного стального вала углеволокном, которое имеет ничтожную магнитную проницаемость; это важно для кораблей противоминной защиты и военно-морских судов, которые должны минимизировать магнитную и акустическую сигнатуру во избежание обнаружения.

Заключение

Композитные судовые гребные валы превращают историческую слабость стали в управляемый, инженерно проработанный компонент с тремя конкретными преимуществами: демпфированием вибрации на порядок выше, полной невосприимчивостью к коррозии в морской воде и резко сниженной акустической и магнитной сигнатурой. Для комфорта пассажиров, для флотов, подверженных коррозии, и для военно-морских кораблей и кораблей противоминной защиты углеволоконный валопровод решает хронические проблемы, которые сталь не может решить полностью. Более легкий вал также снижает нагрузки на подшипники и корпус в течение всего срока службы.

Для операторов судов и военно-морских архитекторов, рассматривающих модернизацию, практический путь — провести полное исследование валопровода, охватывающее способность крутящего момента, крутильную вибрацию, вибрацию биения, конструкцию соединения, герметизацию и одобрение классификационного общества, прежде чем вкладываться в оборудование. Изучите наши судовые углеволоконные трубы и конструкционные ламинаты, или свяжитесь с нашей инженерной командой, чтобы обсудить материал и проектирование валопровода для вашего судна.
