Покрытия валов из углеродного волокна: революция в высокоскоростном промышленном оборудовании
В современном высокоскоростном оборудовании для обработки полотна — линиях литья пленки, бумагоделательных машинах, каландрах, печатных прессах и линиях обработки металлической фольги — производительность технологического вала является единственным наиболее важным фактором, определяющим скорость линии, качество продукции и эффективность работы. Композитные покрытия валов из углеродного волокна — тонкостенные цилиндрические оболочки из высокомодульного углепластика — стали ключевой технологией для машин следующего поколения.
По сравнению с обычными стальными валами с твердым хромированием, валы с углеродным покрытием обеспечивают: снижение момента инерции на 70–85%, повышение удельной жесткости в 5–10 раз, почти нулевой температурный коэффициент расширения, коррозионную стойкость и демпфирование вибрации в 3–8 раз выше.
Материальные системы и архитектура ламината
- Первичные конструкционные слои (60–75% толщины): Высокомодульное углеродное волокно (M40J, K13D2) в осевом направлении для жесткости и термостабильности.
- Кольцевые армирующие слои (15–25% толщины): Среднемодульное волокно (T700S, T800S) под углами ±45° и 90° для сопротивления центробежным нагрузкам.
- Поверхностный слой (1.0–2.0 мм): Эпоксидный слой с керамическими частицами или тонкая металлическая гильза для твердости поверхности.
| Параметр | Хромированная сталь | УВ покрытие (HM) | УВ покрытие (IM) |
|---|---|---|---|
| Толщина покрытия (мм) | N/A | 4–12 | 3–8 |
| Момент инерции (кг·м²) | 320 | 72 | 58 |
| Макс. скорость (м/мин) | 800 | 1,500 | 1,800 |
| КТР (10⁻⁶/°C) | 11.7 | −0.3~+0.5 | −0.5~+1.0 |
| Вес вала (кг) | 2,950 | 820 | 670 |
| Срок службы (лет) | 3–5 | 8–15 | 6–12 |
Производственные процессы

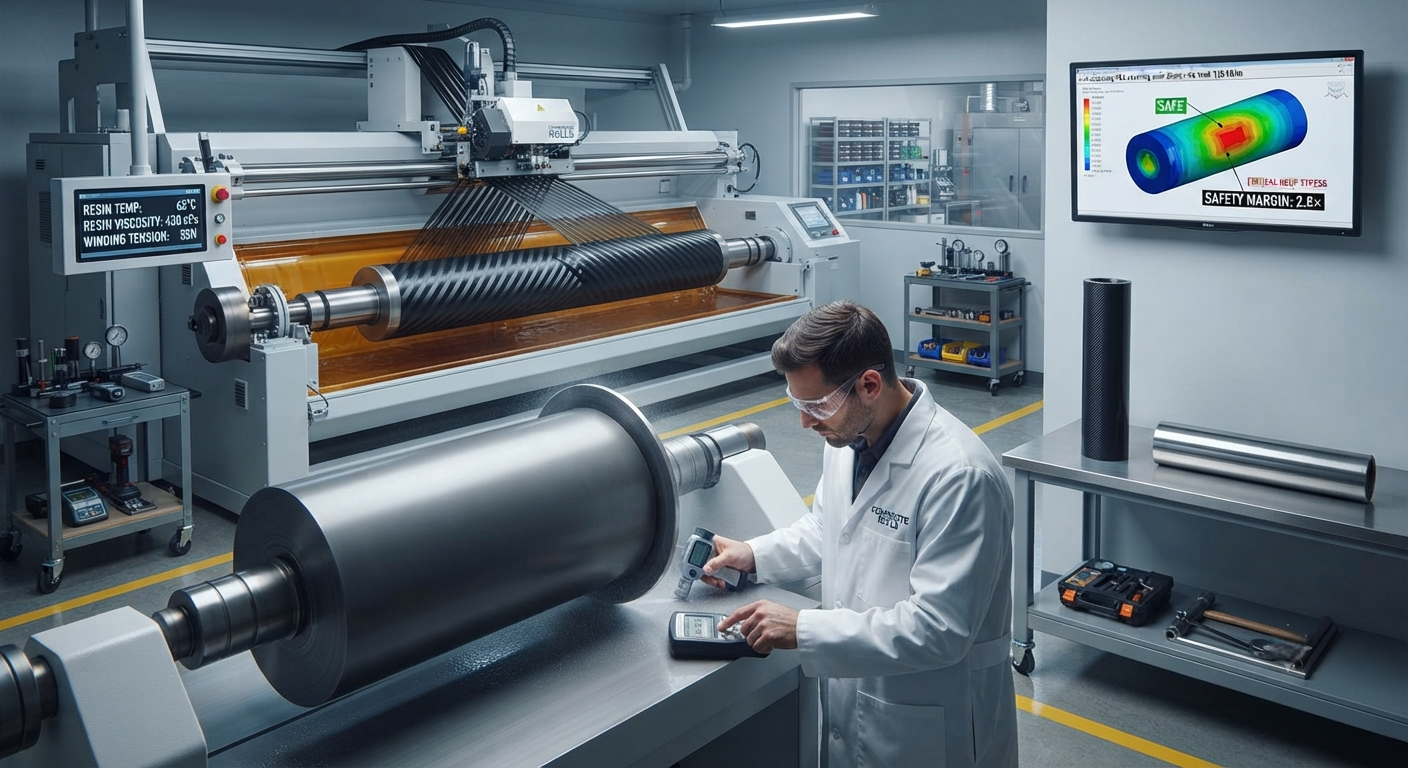

Намотка нитей является доминирующим процессом для покрытий шириной более 500 мм. Стальная оправка с намотанным углеволокном отверждается в печи при 120–160°C в течение 4–8 часов. Объемная доля волокна достигает 55–65%.
Технология термоусадочных гильз позволяет модернизировать существующие стальные валы. Гильза с натягом 0.05–0.15% диаметра нагревается до 130–170°C и устанавливается на охлажденный сердечник. Исследование TAPPI 2024 года показало увеличение скорости линии на 350 м/мин с окупаемостью 11 месяцев.
Пример применения: печатные валы
Исследование 10-красочной ротогравюрной печатной машины 2025 года показало: точность совмещения улучшилась с ±0.15 мм до ±0.04 мм, обрывы полотна сократились на 62%, время разгона сократилось с 95 до 45 секунд.
Часто задаваемые вопросы
Каков ожидаемый срок окупаемости при переходе со стали на покрытия из УВ?
Для печатных машин: 8–16 месяцев. Для бумагоделательных машин: 11–20 месяцев. Для линий намотки пленки/фольги: 14–24 месяца. YongXian CarbonFiber предлагает полный анализ TCO.
Можно ли модернизировать существующие стальные валы?
Да, с помощью термоусадочных гильз для валов диаметром 150–800 мм. Стоимость модернизации составляет 40–60% от стоимости нового вала.
Каковы ограничения покрытий из УВ в промышленной эксплуатации?
Максимальная нагрузка 80–150 кН/м, рабочая температура до 160–200°C, чувствительность к ударным нагрузкам, необходимость герметизации торцов. YongXian CarbonFiber предоставляет комплексную оценку рисков.
