Углеродное волокно в производстве полупроводников: обработка пластин, ретикулярные компоненты и решения для чистых помещений

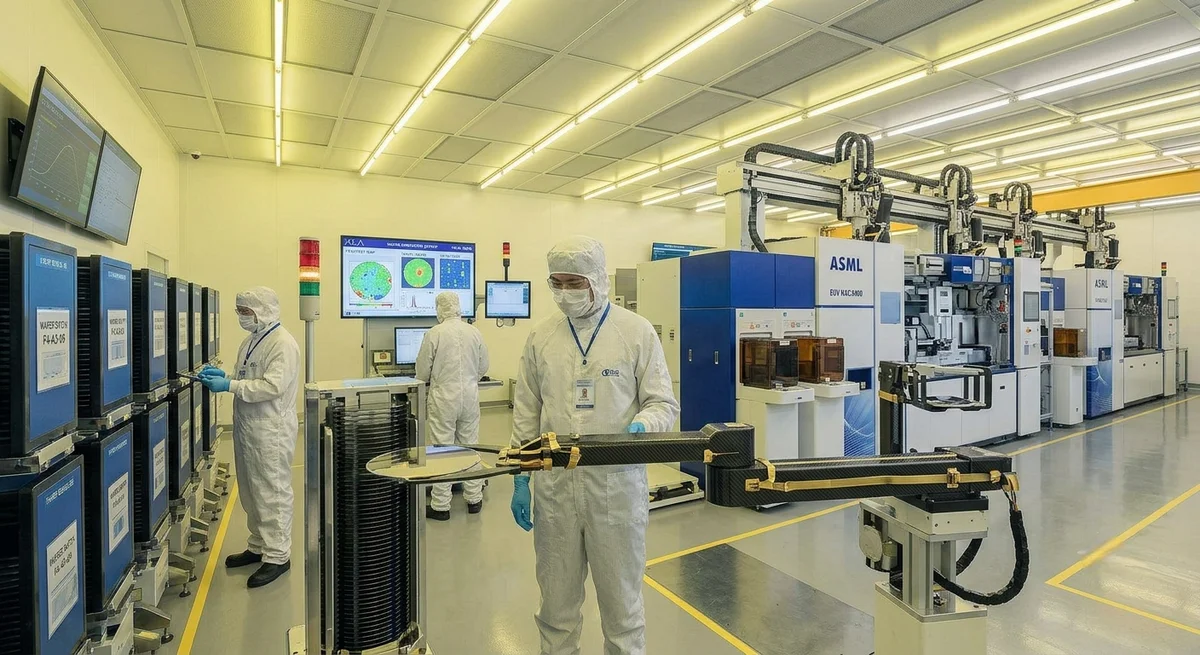

Полупроводниковая промышленность требует все более высокой точности по мере уменьшения техпроцессов ниже 3 нм. В этой сверхточной среде композиты из углеродного волокна стали незаменимым материалом для критических компонентов оборудования для обработки пластин, систем управления ретиклами и автоматизации чистых помещений. Мировой рынок компонентов из углеродного волокна для полупроводникового оборудования, по прогнозам, достигнет 680 миллионов долларов к 2030 году при среднегодовом темпе роста 14,2%.

Углеродное волокно предлагает убедительное сочетание свойств: удельная жесткость примерно 8,5×10⁶ м²/с² — примерно в 3,5 раза выше, чем у алюминия, и в 5 раз выше, чем у нержавеющей стали. КТР углеродного волокна (−0,5 до +0,5 ppm/°C) близко соответствует кремнию (2,6 ppm/°C), минимизируя термомеханические напряжения.

Захваты для обработки пластин

Захваты для пластин являются наиболее критическими компонентами из углеродного волокна в полупроводниковом оборудовании. Они должны одновременно удовлетворять экстремальным требованиям к чистоте, генерации частиц, жесткости, весу и размерной стабильности.

Параметр	CFRP захват	Алюминий	Керамика (Al₂O₃)
Модуль растяжения (ГПа)	120-230	69-73	300-400
Плотность (г/см³)	1,55-1,60	2,70	3,90-3,95
Уд. жесткость (×10⁶ м²/с²)	7,5-14,4	2,6-2,7	7,7-10,3
КТР (ppm/°C)	−0,5 до 0,5	23-24	5,4-8,5
Улучшение времени цикла	Базовое (быстрейшее)	+25-40% медленнее	+15-30% медленнее
Собственная частота (Гц)	80-150	45-75	60-100
Время успокоения (мс)	50-100	150-250	100-180
Генерация частиц/цикл	< 0,01 @ 0,1 мкм	0,02-0,08	0,01-0,03
Стоимость за единицу	$1 500-3 500	$400-800	$2 500-6 000
Срок службы (циклы)	500 000-2 000 000	200 000-500 000	300 000-800 000

• Архитектура волокна: Квазиизотропные раскладки для универсальных вилок. Высокожесткие вилки используют высокомодульное волокно.
• Контроль частиц: Покрытие Parylene-C (0,5-5 мкм), Ni-PTFE (5-15 мкм). Класс 1 чистоты.
• ЭСР: Углеволокно: 10³-10⁵ Ом/кв. ESD-покрытия: 10⁵-10⁹ Ом/кв. (SEMI E176).
• Контакт пластины: Материалы PEEK, PTFE на кончиках вилки. Усилие 0,5-2,0 Н.

Компоненты для ретиклов

Один EUV ретикул стоит $50 000-200 000. Вилки из углеродного волокна стали отраслевым стандартом.

• Конструкция вилки: Двузубые вилки из высокомодульного пекового волокна (E=640-830 ГПа). Плоскостность ±50 мкм.
• Демпфирование: ζ=0,02-0,035 для CFRP vs. 0,001-0,005 для алюминия. Время успокоения 40-80 мс.
• Газовыделение: TML < 0,5%, CVCM < 0,05% (ASTM E595). Вакуумный отжиг 120-150°C.

Параметр	Пековый HM CFRP	PAN IM CFRP	Алюминий
Модуль волокна (ГПа)	640-830	290-395	—
Жесткость вилки (Н/мм)	18-30	10-18	4-8
Дефлекция при ΔT=1°C	< 0,5 мкм	1-3 мкм	15-25 мкм
Собственная частота (Гц)	110-160	80-120	45-70
Масса (г)	65-90	80-120	180-250
Цена за вилку ($)	3 000-6 000	1 800-3 500	500-1 200

ESD-безопасные структурные компоненты

• Рамы и порталы: CFRP балки в метрологических инструментах. 2-метровая балка: 8,5 кг vs. 42 кг (сталь) и 15,5 кг (алюминий). Податливость: 0,8 мкм/Н для CFRP vs. 2,5 мкм/Н для алюминия.
• Линейные платформы: Снижение веса 60-70% vs. алюминий, ускорение 5-10g, точность ±2 мкм.
• Ионные имплантеры: Углеродные коллекторы пучка заменяют графит, срок службы в 3-5 раз дольше.
• Головки CMP: CFRP держатели на 60% легче алюминиевых, WIWNU < 2% при 3σ.

Совместимость с чистыми помещениями

Требование	Стандарт	Предел	CFRP
Генерация частиц	SEMI S2	< 0,01/цикл	0,003-0,008
Пов. сопротивление	SEMI E176	10⁵-10⁹ Ом/кв	10⁴-10⁶
Газовыделение	ASTM E595	< 1,0% TML	0,3-0,6% TML
Термостабильность	SEMI E154	< 1 мкм/°C	0,1-0,5 мкм/°C

FAQ

Почему углеродное волокно предпочтительнее алюминия для захватов пластин?

Три решающих преимущества: (1) Удельная жесткость CFRP в 3-5 раз выше алюминия — время цикла на 25-40% быстрее. (2) КТР CFRP в 50-100 раз ниже алюминия — флуктуации ±0,5°C дают < 0,5 мкм деформации (алюминий: 12-15 мкм). (3) Демпфирование в 5-30 раз выше алюминия — время успокоения 50-100 мс vs. 150-250 мс. Начальная стоимость выше в 3-5 раз, но совокупная стоимость владения ниже благодаря сроку службы в 2-4 раза дольше.

Какие покрытия используются для предотвращения выделения частиц?

Для захватов пластин: Parylene-C (0,5-5 мкм). Для вилок ретиклов: Ni-PTFE (5-15 мкм), настраиваемое сопротивление 10⁵-10⁹ Ом/кв. Для конструкционных рам: эпоксидная грунтовка + ESD полиуретан. Все покрытия проходят 100-цикловый тест IPA и 24-часовое погружение в DI воду.

Как КТР углеродного волокна влияет на точность позиционирования ретиклов в EUV?

Вилка из пекового волокна (КТР = −1,5 ppm/°C) дает < 0,5 мкм деформации на 1°C. Алюминий: 15-25 мкм — в 30-50 раз больше. Отрицательный КТР пекового волокна позволяет создавать нулевые КТР ламинаты (< ±0,1 ppm/°C), обеспечивая ошибку < 0,05 нм за 30-минутную экспозицию EUV.

Какие марки углеродного волокна используются в полупроводниковом оборудовании?

(1) ПАН среднемодульное (E=290-395 ГПа) — захваты пластин. (2) Пековое высокомодульное (E=640-830 ГПа, $500-2000/кг) — вилки ретиклов. (3) ПАН высокопрочное (E=230-250 ГПа) — некритические кронштейны.
