Огнестойкие композиты из углеродного волокна: добавки, стандарты и применение

Огнестойкость становится критически важной для композитов из углеродного волокна в интерьерах самолетов, общественном транспорте и строительстве. В статье рассматриваются технологии добавок, международные стандарты и данные для B2B-покупателей.

Правила пожарной безопасности для композитов из углеродного волокна значительно ужесточились в аэрокосмической, железнодорожной, морской и строительной отраслях. Стандартные эпоксидные, полиэфирные и винилэфирные смолы для CFRP обычно имеют LOI 18-22% — ниже порога самозатухания. Мировой рынок огнестойких композитов достигнет 5,8 млрд долларов к 2031 году.

Технологии огнестойких добавок для CFRP

Тип добавки	Примеры	Уровень (phr)	Механизм	LOI (%)	Стоимость	Влияние на мех. св-ва
ATH	Al(OH)₃	40-100	Эндотермический	28-36	1,2-1,5×	↓ 15-25%
MDH	Mg(OH)₂	40-80	Эндотермический (>300°C)	30-38	1,3-1,6×	↓ 10-20%
APP	(NH₄PO₃)ₙ	10-30	Вспучивающийся	32-45	1,5-2,5×	↓ 5-15%
MCA	C₃H₆N₆·C₃H₃N₃O₃	5-15	Газовая фаза	25-35	2,0-3,5×	↓ 5-10%
Красный фосфор	P₄	5-15	Коксообразование	30-42	2,5-4,0×	↓ 5-10%
Нанонаполнители	ММТ/CNT	2-8 / 0,5-3	Барьерный	24-32	1,5-10×	↓ 0-5%
IFR (APP+PER+MEL)	Тройная система	15-30	Вспучивающийся	35-48	2,0-3,0×	↓ 5-15%

Международные стандарты

Аэрокосмические

FAR 25.853: Длина обугливания ≤ 152 мм, время остаточного горения ≤ 15 с, HRR ≤ 65 кВт/м², Dₛ(4) ≤ 200.
ABD0031 (Airbus): Токсичность дыма: HCN<100 ppm, CO<1000 ppm.

Железнодорожные

EN 45545-2 HL3: Dₛ(4) < 150 (R1/R7), CFE > 20 кВт/м², CO<800 ppm.
TB/T 3237 B1 (Китай): Кислородный индекс ≥ 32%, дым < 75%.
ГОСТ 12.1.044-89: Группа V0: OI > 28%, Dₘ < 500 м²/кг.

Строительные

UL 94 V-0: Немодифицированный CFRP — только HB или V-2.
EN 13501-1: CFRP с покрытием — B-s1,d0.
ASTM E84 Класс A: FSI ≤ 25 с ATH 30 phr.

Стандарт	Сектор	Показатель	Требование	CFRP базовый	FR CFRP
FAR 25.853	Авиация	Время горения (с)	≤ 15	30-90	2-8
UL 94	Общий	Класс	V-0	HB	V-0
EN 45545-2 HL3	Ж/д	Dₛ(4)	< 150	300-500	60-120
TB/T 3237 B1	Ж/д (КНР)	OI (%)	≥ 32%	18-22%	32-42%

Технологические соображения

Вязкость: ATH 60 phr повышает вязкость эпоксида с 500 до 8 000-15 000 cP.
Механические свойства: ATH: ↓15-25%, APP: ↓5-15%, нанонаполнители: ↓0-5%.
Влажность: APP поглощает 2-5% влаги при 50°C/85% RH.
Термостабильность: ATH разлагается >200°C, MDH >300°C, APP >240°C.

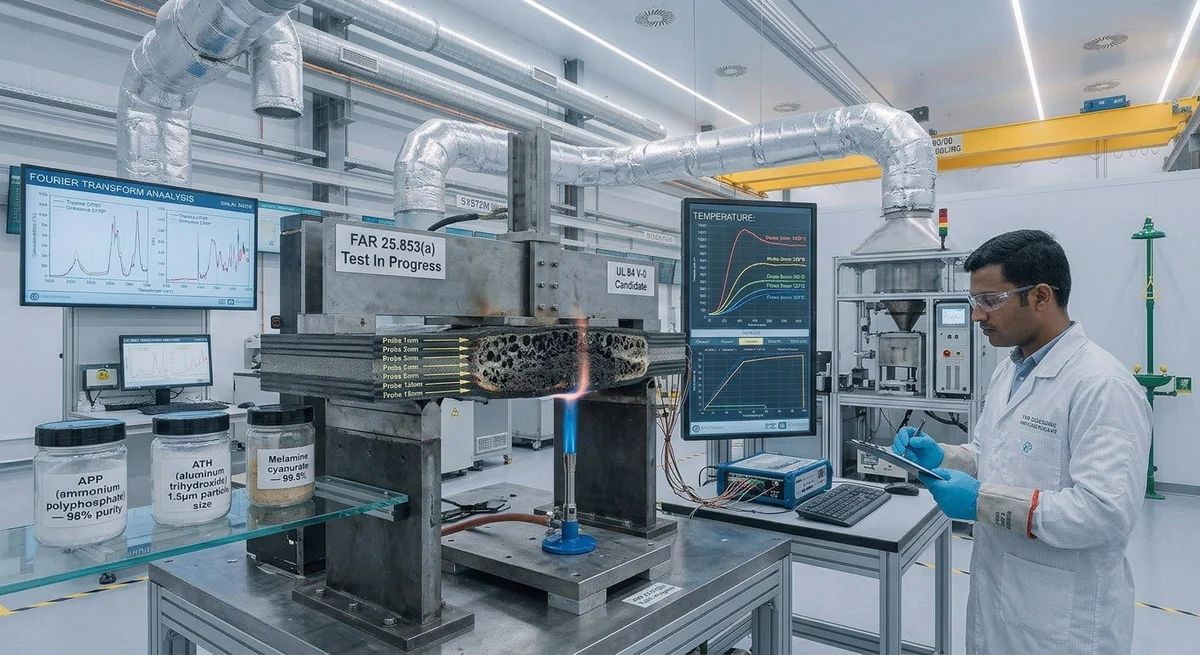

Пример: Сертификация CFRP панели по FAR 25.853

Параметр	Базовый CFRP	APP-IFR (20+5 phr)	Требование
Ост. горение (с)	45	4	≤ 15
Длина обугливания (мм)	180	55	≤ 152
Пик HRR (кВт/м²)	180	42	≤ 65
Dₛ(4) дым	380	110	≤ 200
Прочность (МПа)	620	560	−10%

FAQ

Какая добавка самая экономичная для UL 94 V-0?

Вспучивающаяся система APP (16-20 phr) + MCA (3-5 phr). Стоимость в 1,8-2,5 раза выше стандартного эпоксида. Снижение мех. свойств всего 5-15%. ATH требует 60-80 phr (снижение 20-30%, стоимость ×2,0-2,5).

Влияние огнестойких наполнителей на механические свойства?

ATH/MDH при 40-100 phr: ↓15-25% прочности, ↓10-30% ILSS. APP при 10-25 phr: ↓5-15%. Нанонаполнители при 2-8 phr: ↓0-5%. Гибрид APP 12-15 + наноглина 3-5: V-0 при <10% снижении.

Требования к дыму и токсичности по EN 45545-2?

HL3: Dₛ(4) < 150. Токсичность: CO<800, HCN<100, NOₓ<100, SO₂<100, HCl<100 ppm. Система APP/MCA: Dₛ(4)=60-120. Галогенированные добавки ограничены.

Может ли CFRP пройти FAR 25.853 без увеличения веса/толщины?

Да. Система APP 18-22 phr — увеличение веса всего 5-10%, без увеличения толщины. Поверхностные покрытия (0,2-0,8 мм) — нулевое увеличение веса композита.
