Корпуса батарей из углеродного волокна для электромотоциклов: легкая защита с терморегулированием

Введение в корпуса батарей из углеродного волокна для электромотоциклов

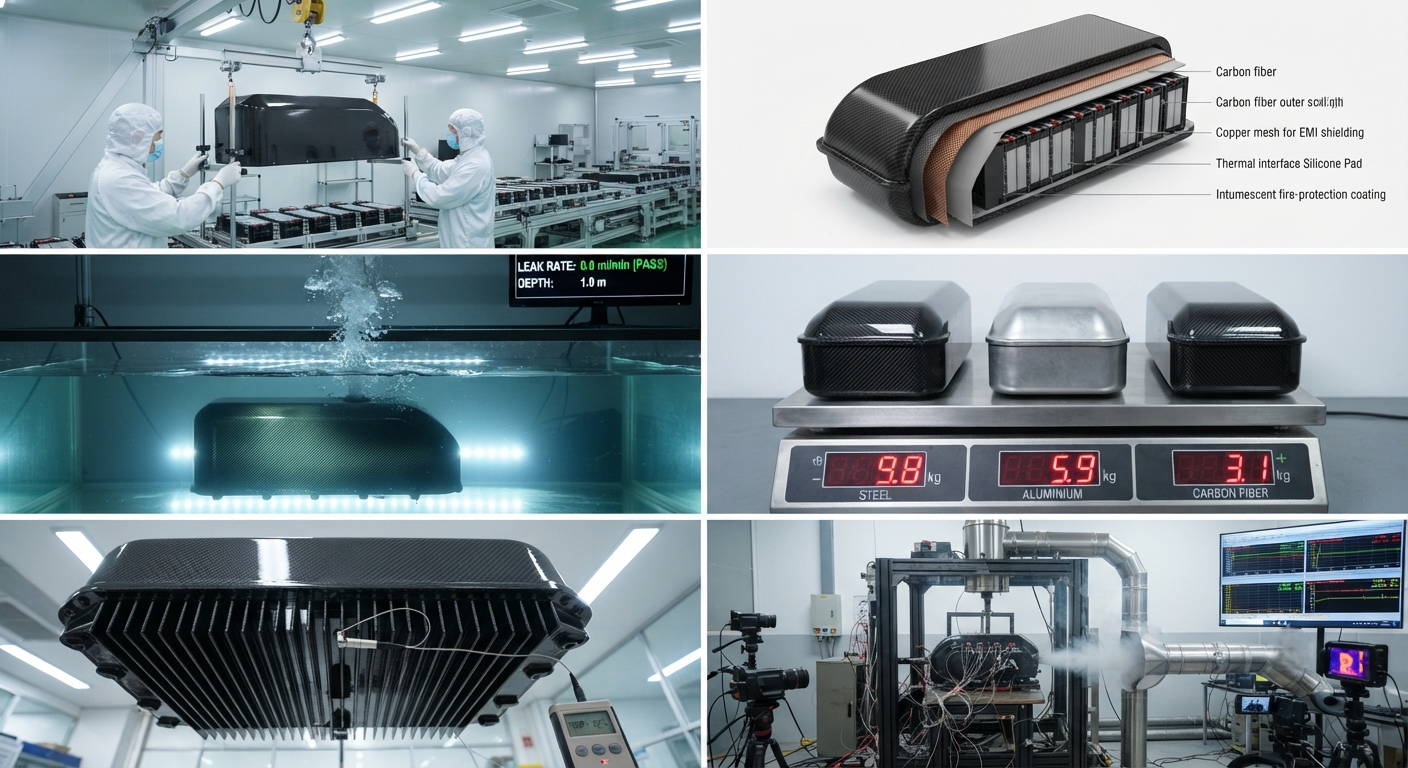

Рынок электромотоциклов быстро расширяется. Стальной корпус батареи для блока 12 кВт·ч весит 8–12 кг, алюминиевый — 5–8 кг, композитный из углеродного волокна — 2–4 кг. Снижение массы на 50–70% по сравнению с алюминием и 65–80% по сравнению со сталью напрямую увеличивает запас хода на 6–12%.

Выбор материалов

Требование	Рекомендация	Ключевой показатель	Целевое значение
Прочность	Препрег 3K полотняный + UD ребра	Модуль упругости	≥55 ГПа
Огнестойкость	Фенол-модифицированная эпоксидная смола	UL 94	V-0
Теплопроводность	Прослойка из пекового УВ	k (Вт/м·К)	≥3
ЭМС-экранирование	CF поверхность + медная сетка	Эффективность	≥40 дБ
Стойкость к удару	Гибридная ткань УВ/арамид	Энергия пробоя	≥15 Дж
Герметичность	PTFE пленка + FIPFG прокладка	Скорость утечки	<0,01 см³/мин

Терморегулирование

Аккумуляторы работают оптимально при 15–45°C. Корпус из УВ может быть активным компонентом терморегулирования: теплопроводящие прокладки (2–5 Вт/м·К), материал с фазовым переходом (ПФМ, 42–45°C плавление, 180–220 Дж/г скрытая теплота), мембрана для выравнивания давления и ребра охлаждения.

Производственные процессы

Доступные процессы: компрессионное формование (8–20 мин/цикл, ±0,15 мм), RTM (20–60 мин, ±0,2 мм), SMC (3–8 мин, ±0,2 мм), автоклав (3–8 час, ±0,5 мм), вакуумная инфузия (2–5 час, ±0,8 мм).

Часто задаваемые вопросы

Какова стоимость корпуса батареи из УВ по сравнению с алюминием?

При малых объемах (100–500 шт/год): $120–200 (УВ) vs $60–90 (алюминий). При 5000–20000 шт/год: $45–80 vs $35–55. При >50000 шт/год: $25–45 vs $22–35 — разница всего 10–30%.

Какова ударная стойкость корпуса из УВ?

3-мм ламинат CF: ударная вязкость 45–65 кДж/м², остаточная прочность после удара 65–75%. Ударопрочность до 18–25 Дж при гибридных внешних слоях.

Может ли корпус из УВ соответствовать IP67?

Да. Требуются: непрерывная канавка прокладки с 25–35% обжатием, роботизированное нанесение силиконовой прокладки, прецизионные вставные кольца, постотвержденческая обработка. Данные OEM: 0,08% отказов уплотнения на 12000 единиц.
