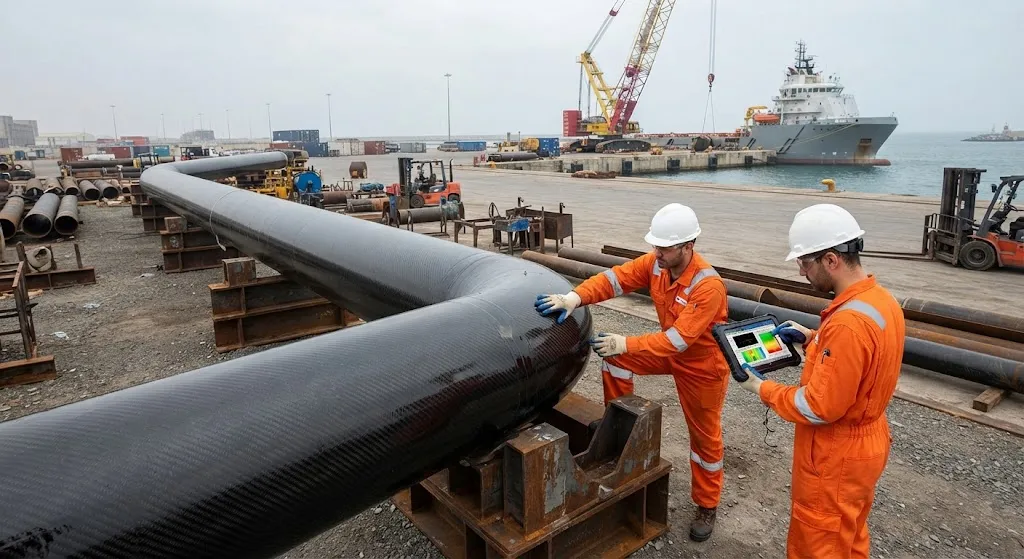

Композитные глубоководные райзеры: усталостная долговечность, коррозионная стойкость и выигрыш в весе против стали

Введение

Глубоководные райзеры — артерии морской добычи: вертикальные трубы, несущие углеводороды с морского дна на плавучую платформу. По мере продвижения операторов на глубины свыше 2 000 метров райзеры сталкиваются с жестоким сочетанием гидростатического давления, внутреннего давления скважины, коррозионных добываемых флюидов и непрерывной волновой усталостной нагрузки. Стальные райзеры служат отрасли десятилетиями, но их вес и коррозионное поведение создают реальные издержки на большой глубине.

Райзеры из углеволоконного полимера (CFRP) обещают изменить эту картину. Композитные райзеры весят в воде лишь долю стали, устойчивы к коррозии морской водой и кислыми средами, а их усталостное поведение во многих режимах нагружения может превзойти сталь. Технология прошла путь от совместных отраслевых исследований в 1990-х годах до сертифицированных на месторождениях систем, и растущее число операторов рассматривает райзеры из CFRP как серьезную альтернативу. В этой статье сравниваются две системы по параметрам, определяющим экономику проекта — усталостной долговечности, коррозионной стойкости, подвешенному весу и стоимости жизненного цикла, — и излагается, что покупатели должны проверить до спецификации композитных райзеров.

Почему большая глубина наказывает стальные райзеры

Нагрузки на глубоководный райзер беспощадны. Каждый волновой цикл изгибает райзер в зоне касания дна и у соединения с платформой, порождая диапазоны напряжений, накапливающиеся в усталостное повреждение. На сероводородных месторождениях сероводород атакует стальные сварные швы и может вызывать сульфидное растрескивание под напряжением. Морская вода ускоряет коррозию в зоне заплеска и в кольцевом пространстве между райзером и наружной обсадной колонной, где осмотр затруднен. Результат — бремя обслуживания: стальные райзеры требуют плановых осмотров, мониторинга коррозии и периодических ремонтных кампаний, прерывающих добычу.

Тип райзера	Несущий материал	Типичное применение	Ключевая слабость
Буровой райзер	Сталь (высокопрочная)	Сооружение скважины, соединение с ПВО	Тяжелый, лимитирован усталостью на глубине
Стальной катенаровый райзер	Стальная труба	Добыча и экспорт, подсоединения	Коррозионная усталость в зоне касания
Райзер с верхним натяжением	Стальная труба	Платформы с сухими деревьями	Вес повышает потребности платформы в плавучести
Композитный райзер	Обмотка из CFRP или цельнокомпозитный	Добыча, высоконапорная служба	Стоимость квалификации, интерфейс соединителей

Традиционная реакция отрасли на эти проблемы — металлургия: сталь большей прочности, коррозионностойкие сплавы и устройства снижения усталости. Но есть предел того, насколько далеко может пойти сталь. На очень больших глубинах собственный вес райзера становится доминирующим проектным ограничением, вынуждая строить более крупные и дорогие плавучие платформы под эту нагрузку. Композитные райзеры атакуют проблему в корне, принципиально снижая вес самой трубы.

Выигрыш в весе: физика композитных райзеров

Самое непосредственное преимущество райзеров из CFRP — вес. Углеволоконные композиты имеют плотность около 1,6 г/см³ против 7,8 г/см³ у стали, а их удельная прочность в несколько раз выше. Перенося эти свойства на секцию райзера, композитный райзер обычно весит на 50-60 процентов меньше эквивалентной стальной секции в воздухе, и преимущество растет в воде за счет плавучести. Более легкие райзеры снижают нагрузку на платформу, что может означать меньший корпус, меньшие натяжители и меньшие требования к якорной системе — экономия, усиливаясь по всей архитектуре месторождения.

Свойство	Стальной райзер	Райзер из CFRP	Влияние на систему
Плотность	7,8 г/см³	1,6 г/см³	Проектирование корпуса и натяжителей под вес
Вес в воде против стали	Базовый	Ниже примерно на 60%	Меньшая платформа, ниже капитальные затраты
Коррозионная усталость	Подвержена, рост трещин в морской воде	Отсутствует	Более длинные интервалы осмотра
Усталостная стойкость	Лимитирована механикой разрушения	Высокая циклическая способность при хорошем проектировании	Продление срока службы
Сероводородные среды	Требуют сплава или ингибитора	Пригоден с квалифицированным лейнером	Более простая стратегия материального барьера

Опыт месторождений подтверждает аргумент веса. Первые композитные добычные райзеры, установленные в Северном море, несли полное рабочее давление в 1990-х годах, а последующие квалификационные программы доказали, что спроектированные секции райзеров из CFRP могут соответствовать запасам по разрыву и усталости стали в течение определенного срока службы. Экономика еще сильнее смещается в системах райзеров с натяжением малой и средней глубины, где каждый килограмм подвешенного веса напрямую превращается в нагрузку на платформу.

Усталостная долговечность и коррозионная стойкость в службе

Усталость — область, где композитные райзеры наиболее решительно отделяются от стали. Усталость стали в коррозионной глубоководной службе следует механике разрушения: трещина зарождается у сварного шва или коррозионной язвы, затем растет под каждым циклом нагрузки вплоть до разрушения. Смягчение — осмотр: найти трещины до достижения критического размера. Композитные райзеры, напротив, не корродируют, и их усталостное поведение определяется матрицей и границей волокно-матрица, а не ростом трещины в металлической конструкции. Райзер из CFRP с химически стойким лейнером и барьером может поэтому работать десятилетиями без роста коррозионно-усталостной трещины, который привел бы стальной райзер к осмотру или замене.

• Коррозия исключена: нет гальванической или щелевой коррозии в самой композитной конструкции; воздействие морской воды управляется наружным барьером и конструкцией соединителей.
• Усталость предсказуема: поведение S-N охарактеризовано на уровне ламината, повреждение накапливается как распределенное микрорастрескивание, а не единичная критическая трещина.
• Интервалы осмотра удлинены: визуальный осмотр с ROV и периодические испытания давлением заменяют частые ультразвуковые и магнитопорошковые кампании на стали.
• Сероводородные среды обрабатываются лейнером: квалифицированный полимерный лейнер или тонкий металлический барьер защищает обмотку от добываемых флюидов, избегая проблем сульфидного растрескивания под напряжением.

Ничто из этого не происходит автоматически — это зависит от проектирования. Усталостная долговечность композитного райзера задается архитектурой ламината, углами намотки или выкладки, вязкостью смолы и качеством интерфейса соединитель-труба. Покупатели должны рассматривать усталостные характеристики как проектный результат, подкрепленный данными испытаний, а не как свойство материала, приходящее с углеволокном бесплатно.

Квалификация и стоимость: реальные факторы решения

Препятствия для композитных райзеров — не техническая осуществимость, а стоимость квалификации и экономика первых изделий. Программа квалификации композитного райзера охватывает допуски материала, усталостные испытания секций, испытания на разрыв и смятие, характеристики соединителей и долгосрочное старение в репрезентативных флюидах и температурах. Эта работа дорога и длительна, и она оправдана только тогда, когда системная экономия — размер платформы, бремя осмотров, срок службы — превышает премию к стали.

Фактор затрат	Сталь	CFRP
Стоимость изготовления секции	Ниже (зрелая цепочка поставок)	Выше (специализированная намотка)
Программа квалификации	Сложившаяся, хорошо понятная	Индивидуальная, дорогая
Стоимость платформы и корпуса	Выше (более тяжелая нагрузка)	Ниже (более легкая нагрузка)
Осмотры в течение жизни	Частые, интрузивные	Удлиненные интервалы
Стоимость жизненного цикла	Выше на большой глубине	Конкурентоспособна на большой глубине

Точка пересечения зависит от глубины воды, срока жизни месторождения и числа райзеров. На малой глубине с коротким сроком жизни стали остается очевидным выбором — стоимость квалификации не успевает окупиться. На глубоководных месторождениях со сроком добычи 20 и более лет и десятками райзеров преимущества композитных систем по весу, усталости и осмотрам могут доминировать в картине жизненного цикла. Стандарты и руководства отраслевых организаций (прежде всего морские композитные стандарты DNV) дают рамку квалификации, и операторы с опытом применения композитов все охотнее специфицируют их на новых проектах.

Часто задаваемые вопросы

Почему композитные райзеры не используются повсеместно, несмотря на свои преимущества?

Препятствие — стоимость квалификации и консерватизм отрасли, а не физика. Каждое применение райзера требует индивидуальной программы квалификации, охватывающей усталость, разрыв, смятие, характеристики соединителей и долгосрочное старение, — процесс дорогой и длительный. Кроме того, цепочка поставок нефтегаза построена вокруг стали: прокатные заводы, соединители, нормы и службы осмотра зрелы для стальных труб и слабы для композитов. По мере накопления отраслевого опыта и созревания стандартов каждый новый проект становится легче обосновать. На очень больших глубинах, где стальные райзеры налагают тяжелое бремя на платформу, экономика уже склоняется в пользу композитов.

Какова долговечность композитных райзеров по сравнению со стальными?

Расчетный срок службы 20-30 лет типичен для обоих, но режимы отказа и бремя обслуживания различаются. Срок жизни стального райзера ограничен коррозионной усталостью — зарождением и ростом трещин под циклической нагрузкой в морской воде — что требует периодических осмотров, а иногда и ремонта. Хорошо спроектированный композитный райзер с квалифицированным лейнером и соединителем не страдает коррозионной усталостью, поэтому его жизнь определяется усталостью ламината, старением матрицы и целостностью лейнера, решаемыми проектированием и квалификацией, а не частыми вмешательствами. Практическая выгода — не всегда более длинный расчетный срок, а более длинный период между интрузивными осмотрами, что снижает простои и затраты на осмотр.

Каков выигрыш в весе композитного райзера на большой глубине?

Секция композитного райзера обычно весит на 50-60 процентов меньше эквивалентной стальной секции в воздухе, а в воде, с учетом плавучести, оказывается эффективнее стали еще заметнее. Для глубоководного месторождения с большой нагрузкой райзеров это превращается в конкретную системную экономию: меньший корпус платформы, меньшие натяжители, сниженные якорные нагрузки и меньшие затраты на монтаж. Точная экономия зависит от размеров райзера, рабочего давления и системы лейнера — поэтому операторы определяют размер платформы только после системного аудита веса, а не по посекционному сравнению.

Нужен ли композитным райзерам лейнер для добываемых флюидов?

Да в большинстве углеводородной службы. Углеволоконная обмотка обеспечивает структурную прочность, но должна быть защищена от добываемых флюидов и газов — сероводород и другие кислые компоненты, вода, ароматика и высокие температуры могут со временем деградировать эпоксидную матрицу. Квалифицированный полимерный лейнер или тонкий металлический барьер внутри композитной трубы защищает обмотку, как в композитных промысловых трубопроводах и подводных трубопроводных системах. Выбор лейнера, включая стойкость к проницаемости и быстрой разгерметизации газа, — один из центральных пунктов программы квалификации композитного райзера, и его следует воспринимать серьезно при спецификации системы.

Заключение

Композитные глубоководные райзеры больше не эксперимент. Преимущества по весу, усталости и коррозии над сталью хорошо документированы, и экономика склоняется в их пользу везде, где большая глубина, долгий срок жизни месторождения и большое число райзеров делают нагрузку на платформу и бремя осмотров решающими. Что отличает успешные программы от неудачных, так это дисциплина: квалификация на основе репрезентативных усталостных и старения испытаний, квалифицированный лейнер, согласованный с добываемыми флюидами, и интерфейс соединителя, спроектированный под фактическое нагружение.
