Электропроводность углеволокна: защита композитных конструкций от ударов молнии

Проблема электропроводности углепластика

Углеволокно электропроводно, но его проводимость на несколько порядков ниже, чем у металлов. Удельное сопротивление квазиизотропного CFRP-ламината: 0,1–0,5 Ом·см (в плоскости) и 5–50 Ом·см (по толщине). Для сравнения: алюминий — 2,65 мкОм·см.

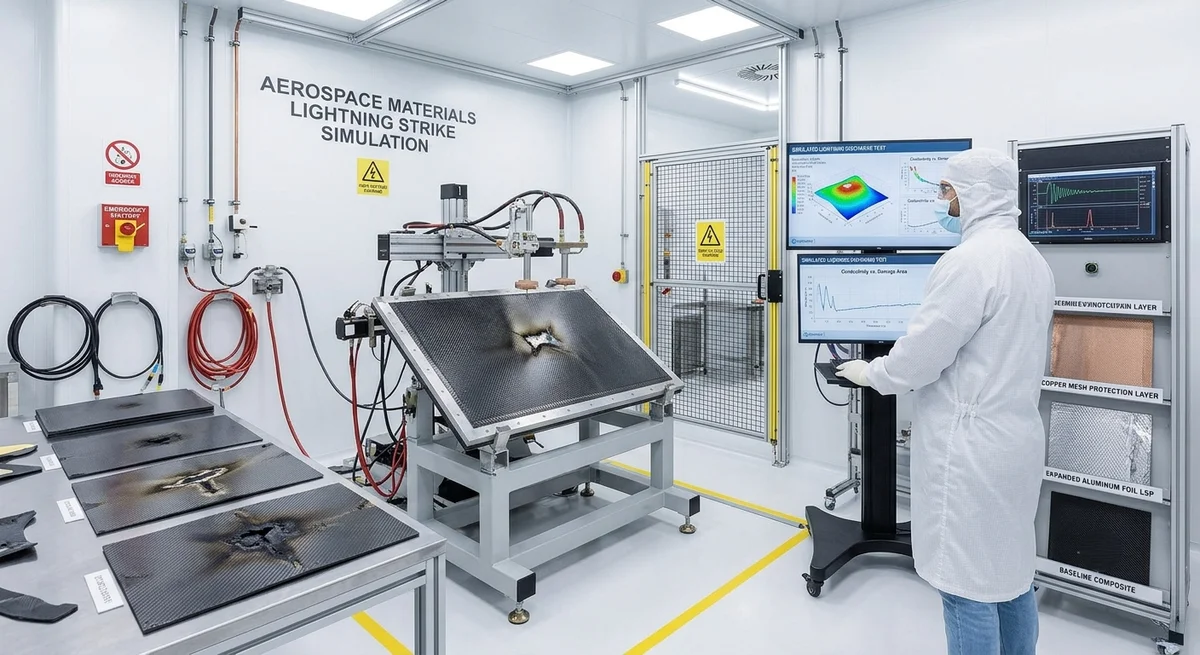

Прямой удар молнии в незащищённую CFRP-панель может создать зону повреждения 15–25 см с полным проплавлением ламината 3 мм. Защита обязательна для композитных конструкций в авиации (FAR 25.581), ветроэнергетике (IEC 61400-24) и инфраструктуре (NFPA 780).

Электропроводность марок углеволокна

Марка	Диаметр (мкм)	Уд. сопротивление (мкОм·см)	Теплопроводность (Вт/м·K)	Применение
T300	7,0	1 500–1 800	8–15	Общие конструкции
T700	7,0	1 400–1 700	10–18	Лопасти, автомобили
T800	5,5	1 200–1 500	15–25	Авиация
M40J	4,6	800–1 100	40–70	Космос
K13D	5,0	400–600	140–200	Термоуправление

Методы защиты от молний

1. Расширенная медная фольга — доминирующий метод (>80% авиации)

Толщина 0,025–0,076 мм, вес 50–150 г/м², ток 50–200 кА. Сопротивление 0,5–2,0 мОм/кв. Удорожение $15–40/м².

Тип	Толщина (мм)	Вес (г/м²)	Ток (кА)	Сопротивление (мОм/кв)	Цена ($/м²)
Лёгкая	0,025	50	50	2,0	15–20
Стандарт	0,038	78	100	1,2	20–28
Тяжёлая	0,051	110	150	0,8	28–35
Экстра	0,076	150	200	0,5	35–45

2. Алюминиевая сетка — $8–18/м², 30–80 г/м². Требует изоляции от углеволокна. Ток 40–120 кА.

3. Токопроводящие краски — для ремонта. 8–15 мкм, 0,1–1,0 Ом/кв. $30–80/м².

FAQ

В: Почему само углеволокно не обеспечивает достаточную проводимость?

О: Сопротивление по толщине CFRP составляет 5–50 Ом·см из-за изолирующей эпоксидной матрицы. Разряд 200 кА создаёт 1,2 ГВт пиковой мощности — эпоксид испаряется. Фольга снижает до ~5 МВт.

В: В чём разница между зонами 1A, 1B, 2A, 2B?

О: Зона 1A — первичное прикрепление разряда (нос, кромки крыла). Зона 2A — зона скользящего разряда (фюзеляж). Требования к испытаниям различны.

В: Можно ли добавить защиту на существующую конструкцию?

О: Да. (1) Приклейка фольги (15–25 МПа), (2) токопроводящая краска, (3) алюминиевое напыление. Срок службы: 5–10 лет.

В: Как защита от молний влияет на ремонт композитов?

О: Требуется удаление повреждённой зоны + 25–50 мм, ремонт CFRP, установка новой фольги (перекрытие >25 мм), проверка сопротивления <0,05 Ом и диэлектрический тест 5 кВ.
