Всесторонний анализ мостовых настилов из углепластика: сэндвич-панели, пешеходные и транспортные мосты, стоимость жизненного цикла.

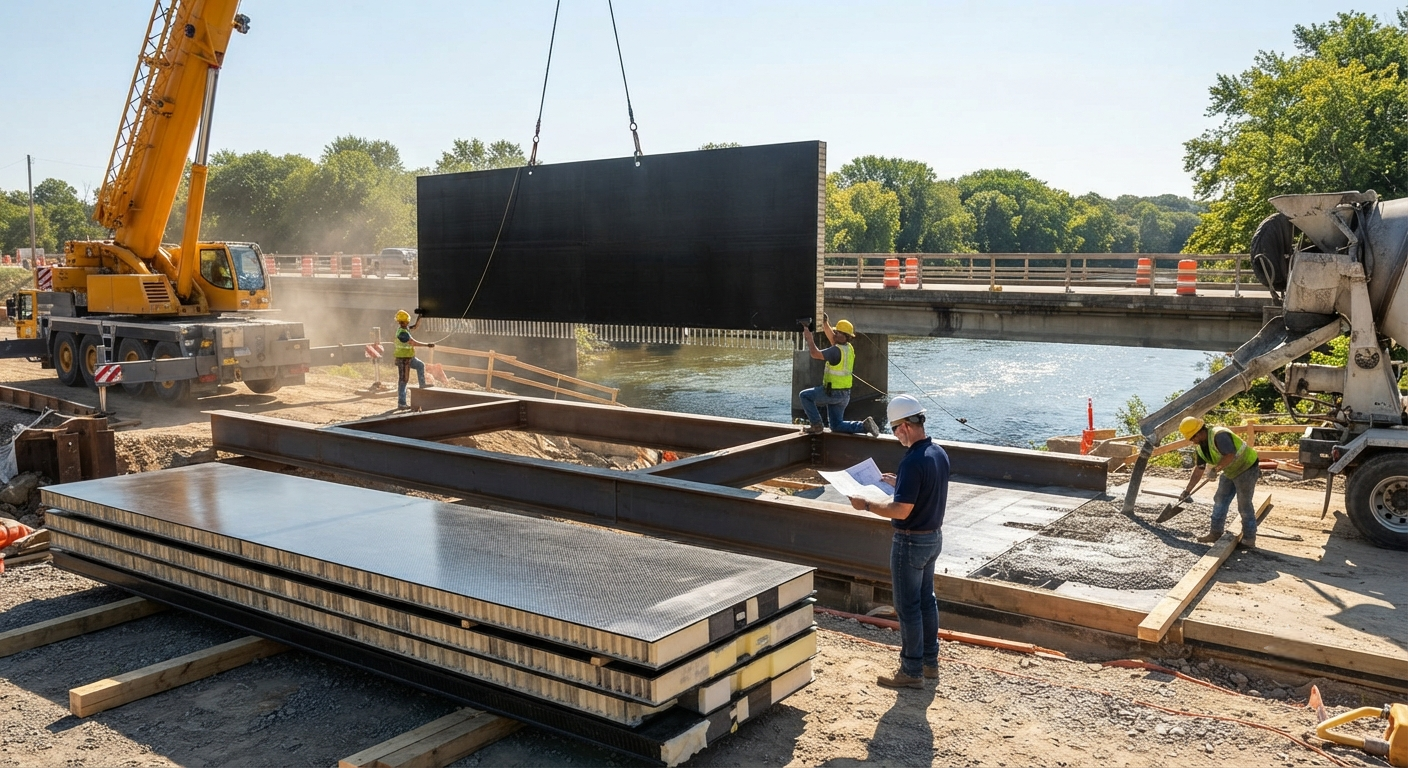

Мостовые настилы из углеродного волокна: пешеходные, транспортные и разводные мосты
Мостовые настилы из углепластика представляют собой трансформационный подход к мостовой инфраструктуре, обеспечивая снижение веса на 70–80% по сравнению с железобетонными настилами. В отличие от стали и бетона, углепластик не подвержен хлоридной коррозии — основному механизму деградации железобетонных мостов в холодном климате.
| Свойство | CFRP настил | Железобетонный настил | Стальной ортотропный настил |
|---|---|---|---|
| Вес (кг/м²) | 45–80 | 400–700 | 150–300 |
| Прочность на изгиб (МПа) | 400–800 | 5–7 | 250–350 |
| Срок службы (лет) | 75–100+ | 50–75 | 40–70 |
| Скорость монтажа (м²/день) | 200–400 | 40–80 | 80–150 |
Пешеходные мосты
Наиболее зрелый сегмент применения — пешеходные мосты из углепластика. К 2025 году в мире установлено более 500 таких мостов. Легкий вес позволяет достигать пролетов 30–50 метров без промежуточных опор.
- Пуултрузионные профили: Двутавры, коробчатые сечения, ортотропные плиты
- Вакуумно-инфузионные сэндвич-панели: Для криволинейных геометрий
- Клеевые соединения: Эпоксидные конструкционные клеи
- Модульные системы: Стандартные модули заводского изготовления
Транспортные мосты
Транспортные настилы из углепластика требуют более прочной конструкции для восприятия нагрузок AASHTO HS-20. С 1997 года такие настилы установлены на более чем 200 мостах по всему миру.
Разводные мосты
Настилы из углепластика обеспечивают революционные преимущества для разводных мостов. Настил весом 35 тонн вместо 180 тонн бетонного позволил уменьшить противовес на 145 тонн.
Каков срок службы настилов из углепластика?
Расчетный срок службы — 75–100+ лет. Ускоренные испытания подтверждают сохранение 85–95% свойств после 100 лет эксплуатации.
Дороже ли настилы из углепластика?
Начальная стоимость в 1.5–3 раза выше, но стоимость жизненного цикла на 20–40% ниже за счет быстрого монтажа и отсутствия коррозии.
Можно ли использовать CFRP с существующими балками?
Да, через механические сдвиговые соединители. Нержавеющие шпильки заформовываются в панель и соединяются с верхним поясом балки.
