Баллоны типа IV для КПГ в коммерческом транспорте: намотка углеволокном, стандарты проницаемости и выгода по полезной нагрузке

Введение

Сжатый природный газ стал одним из самых практичных низкоэмиссионных видов топлива для тяжёлого коммерческого транспорта. В отличие от электрических грузовиков, которые по-прежнему теряют полезную нагрузку и требуют длительной зарядки, автомобили на КПГ заправляются за минуты, а энергоёмкость их топливной системы напрямую масштабируется с объёмом бака. Ограничением всегда был вес: стальные и алюминиевые баллоны для сжатого газа тяжёлые, а на коммерческом автомобиле каждый килограмм бака вытесняет килограмм груза.

Баллоны типа IV меняют это уравнение. Сосуд типа IV — это полностью обмотанный композитный баллон с полимерным лейнером (обычно из полиэтилена высокой плотности, HDPE) вместо металлического, армированный обмоткой из углеволокна. Для коммерческого транспорта результат — система хранения газа на 60-70% легче стальной, с ресурсом по усталости и запасом безопасности, удовлетворяющим самым строгим транспортным стандартам. В статье объясняется, как намотка углеволокном создаёт баллон типа IV, как требования к проницаемости и разрушающему давлению определяют его конструкцию, и что операторы автопарков должны проверить перед запуском программы на КПГ.

Почему баллоны КПГ важны для коммерческих автопарков

Газовые грузовики — проверенный способ снизить стоимость топлива и выбросы CO2 без изменения привычек заправки. Тяжёлый грузовик на КПГ с шестью баллонами типа IV в диапазоне 260-300 литров водяного объёма хранит энергию, достаточную для регионального маршрута, а пополнение занимает столько же минут, сколько заправка дизелем. На типичном маршруте 8 000 км в месяц экономия на топливе по сравнению с дизелем достигает 30-45%, что быстро окупает более высокую начальную цену газовой системы.

Но скрытая стоимость — в полезной нагрузке. Стальная батарея баллонов КПГ на грузовике может весить 800-1 200 кг; алюминиевая снижает этот показатель до 550-800 кг; углеволоконная батарея типа IV освобождает ещё 200-300 кг. На автомобиле, уже работающем вблизи полной массы, каждый освобождённый килограмм — это чистая грузоподъёмность в каждом рейсе, поэтому углеволоконные баллоны типа IV стали стандартом для высокозагруженных грузовиков КПГ, развозных фургонов и автобусных программ.

Как намотка углеволокном создаёт баллон типа IV

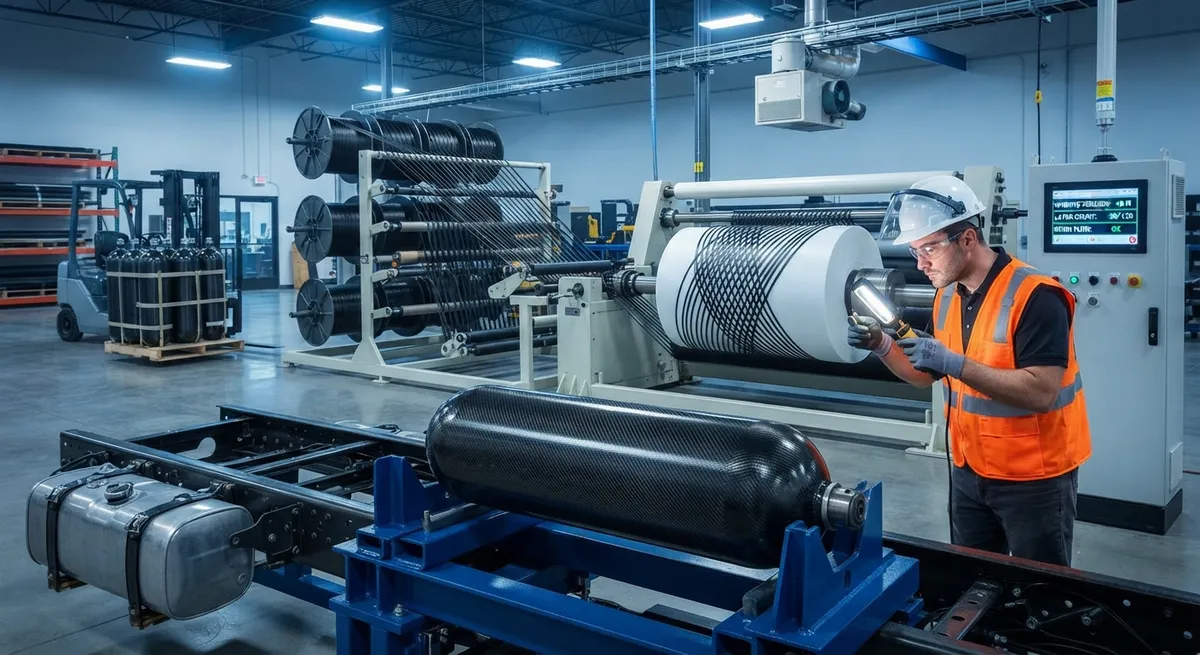

Баллон типа IV изготавливается в три основных этапа. Сначала лейнер из HDPE формуется литьём под давлением или выдуванием, образуя непрерывную бесшовную внутреннюю поверхность. Затем нить углеволокна под натяжением наносится станком нитевой намотки — обычно спиральным рисунком на цилиндрическую часть и полюсной намоткой на днища — формируя композитную обмотку. Наконец, сосуд отверждается, проходит гидроиспытание и оснащается интегрированным клапаном и защитным горловином.

• Весовая эффективность — главное преимущество: баллон типа IV легче, потому что полимерный лейнер не несёт структурной нагрузки — почти всю её воспринимает углеволоконный ламинат.
• Спиральная и кольцевая намотка управляют ориентацией волокна вдоль оси и окружности баллона, обеспечивая направленную жёсткость там, где нагрузка от давления максимальна.
• Интегрированные лейнер и клапан сокращают пути утечки за счёт уменьшения числа уплотняемых соединений по сравнению с металлолейнерными конструкциями.

Спецификация нитевой намотки определяет характеристики, поэтому коммерческому покупателю следует требовать от поставщика данные о типе волокна, угле намотки, числе слоёв и профиле отверждения. Углеволокно более высокого модуля (класс T700) с оптимизированным соотношением кольцевых и спиральных слоёв даёт минимальный вес при заданном рабочем давлении, а лейнер обеспечивает герметичность при испытаниях на проницаемость.

Стандарты проницаемости, разрушения и воспламеняемости для типа IV

Свойство	Тип IV с углеволоконной обмоткой	Тип I цельнометаллический стальной	Тип II с кольцевой обмоткой
Типичное рабочее давление (бар)	200-250	200-250	200-250
Вес на литр хранения (кг/л)	0,18-0,28	0,65-0,95	0,55-0,85
Приблизительная экономия веса против стали	60-70%	Базовый уровень	25-35%
Предел разрушающего давления	≥2,5x рабочего давления	То же	То же
Лейнер	Полимер HDPE	Сталь	Сталь с углеволоконной кольцевой обмоткой
Испытание на проницаемость (ISO 11439)	Соответствует	Пренебрежимо мало	Пренебрежимо мало
Влияние на полезную нагрузку перегруженного ТС	Низкое (лёгкая батарея)	Высокое (тяжёлая батарея)	Среднее

Основной стандарт для автомобильных баллонов КПГ в большинстве рынков — ISO 11439, который устанавливает гидравлические испытания на разрушение не менее 2,5x рабочего давления, циклические усталостные испытания на миллионы циклов и предел проницаемости, ограничивающий утечку газа через лейнер. Сосуды типа IV, сертифицированные по европейским нормам и R110, также проходят проверку минимального разрушающего давления. Поскольку полимерный лейнер по своей природе слегка проницаем, порог проницаемости — ключевой критерий приёмки баллона типа IV; соответствующий стандарту лейнер и уплотнение горловины должны удерживать утечку значительно ниже предела в течение всего срока службы.

Выгода для полезной нагрузки и стоимости автопарка

Выгода по полезной нагрузке накапливается на протяжении всей жизни автомобиля. На развозном грузовике возврат 200-700 кг собственного веса позволяет оператору перевозить тот же груз за меньшее число рейсов или восстанавливать несколько сотен килограммов разрешённой загрузки в каждом рейсе. При пробеге около 100 000 км в год и пятилетней программе экономия веса около 300 кг даёт тысячи дополнительных тонно-километров оплачиваемого груза — сильная окупаемость в дополнение к экономии топлива.

Поскольку намотка углеволокном — дорогой этап, баллоны типа IV имеют более высокую начальную стоимость, чем стальные, но сегодня это зрелый промышленный продукт с падающими ценами на волокно. В сочетании с влиянием на полезную нагрузку и совместимостью с хранением водорода при умеренном давлении они представляют самый весоэффективный способ хранения газа на реальном коммерческом автомобиле.

Часто задаваемые вопросы

В чём разница между баллонами типа III и типа IV для КПГ?

Баллоны типа III имеют полностью металлический (обычно алюминиевый) лейнер с углеволоконной обмоткой, тогда как баллоны типа IV имеют полимерный (HDPE) лейнер с углеволоконной обмоткой и без металлического лейнера. Тип IV — самый лёгкий, устраняет структурную нагрузку металлического лейнера и защищает от проницаемости герметичной полимерной поверхностью, но более чувствителен к пределам проницаемости и температуры лейнера. Для коммерческого хранения газа тип IV выигрывает там, где приоритетны полезная нагрузка и весовая эффективность.

Каковы ключевые проверки безопасности баллона типа IV?

Независимо от материала баллоны КПГ должны пройти гидравлическое испытание на разрушение (подтверждённое минимальное давление порядка 2,5x рабочего), циклические усталостные испытания и — уникально для полимерных лейнеров типа IV — испытание на проницаемость по ISO 11439. В эксплуатации автопарк должен соблюдать периодическую переквалификацию (обычно каждые 3-5 лет в зависимости от местных правил), проверять лейнер и композит на повреждения и утечки и никогда не превышать рабочее давление или температурные пределы заправки.

Как долго служит углеволоконный баллон КПГ?

Баллоны типа IV проектируются на срок службы 15-20 лет и примерно 10 000 эквивалентных циклов заправки при рабочем давлении до рекомендованной переквалификации. Композитный корпус не имеет ограничений по коррозии, но лейнер может деградировать из-за повторяющегося теплового воздействия и эффектов проницаемости, поэтому заявленный производителем срок службы и применимые нормативные требования определяют срок эксплуатации. Регулярный осмотр и правильная защита от переполнения необходимы для достижения полного срока службы.

Заключение

Баллоны типа IV для КПГ раскрывают преимущество по полезной нагрузке, которое делает природный газ конкурентоспособным на интенсивно эксплуатируемом коммерческом транспорте. Намотка углеволокном даёт газовый бак на 60-70% легче стального, полимерный лейнер удовлетворяет пределам проницаемости ISO 11439, а операторы автопарков возвращают 200-700 кг полезной нагрузки на грузовик. Для покупателей ключевое в спецификации — качество намотки (тип волокна, угол, схема слоёв), подтверждение герметичности лейнера и проверенный график осмотра.

Чтобы спроектировать программу углеволоконных баллонов типа IV для вашего автопарка, ознакомьтесь с нашими материалами для обмотки цилиндров и композитными профилями или свяжитесь с нашей инженерной командой для консультации по лейнеру и намотке и оценки системы баллонов.
