Инженерное руководство по проектированию, испытаниям и производству автомобильных краш-боксов из углеродного волокна. Анализ удельного энергопоглощения (60–120 кДж/кг), механизмов инициирования и производственных процессов. Включает примеры от BMW, Audi, BYD и NIO.

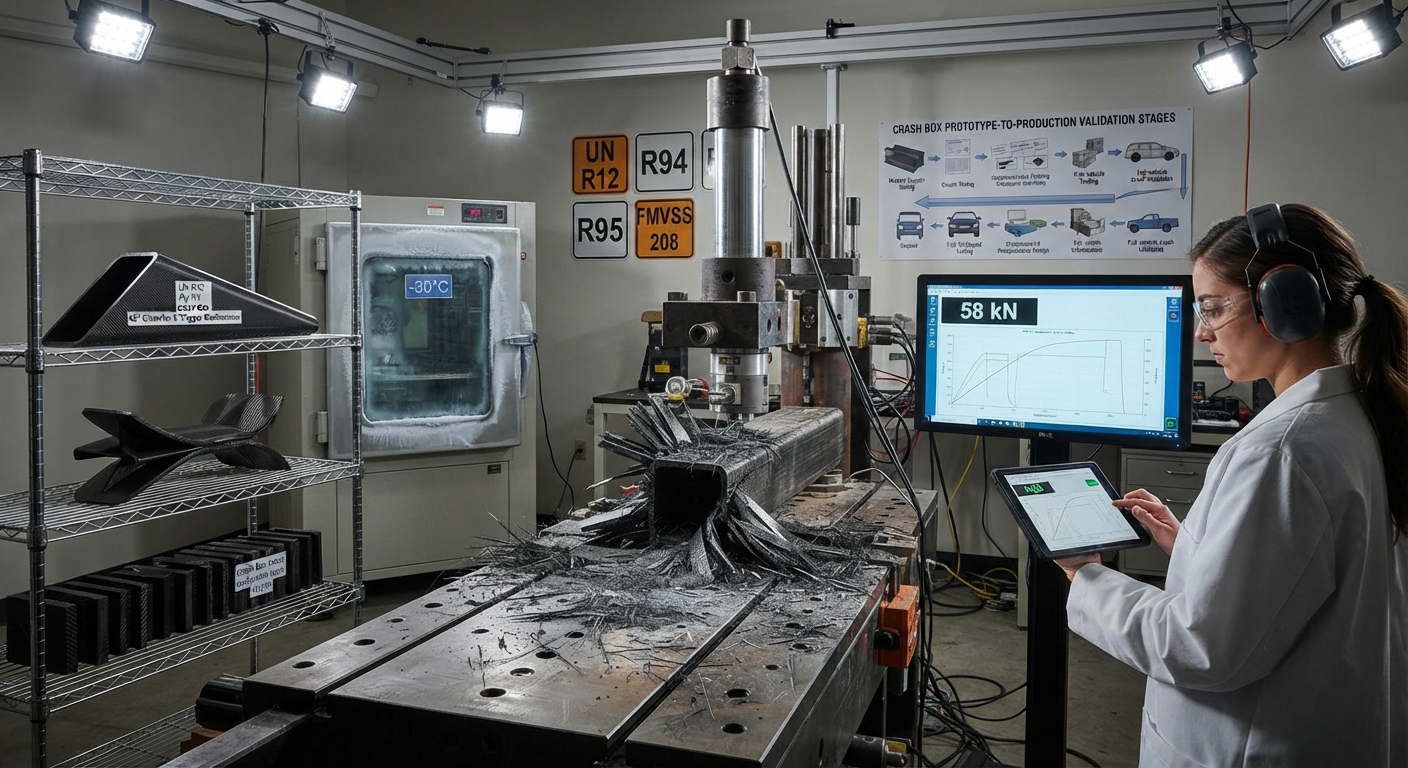

Роль краш-боксов в управлении энергией удара
Краш-боксы являются основными элементами поглощения энергии в современных автомобильных кузовных конструкциях. Расположенные между бамперной балкой и передним лонжероном, краш-боксы спроектированы для контролируемого, предсказуемого сминания при ударах на низкой и средней скорости (обычно 15–50 км/ч), поглощая кинетическую энергию через прогрессивную деформацию и передавая остаточную нагрузку на основные конструктивные лонжероны. В электромобилях задние краш-боксы выполняют не менее важную функцию, защищая высоковольтную батарею от проникновения при ударах сзади.
Переход от мягкой стали и алюминия к композитам из углеродного волокна для краш-боксов обусловлен тремя сходящимися требованиями: (1) строгие правила защиты пешеходов, (2) цели снижения массы на 30–50% для увеличения запаса хода EV и (3) необходимость стабильного, предсказуемого поведения при сжатии в экстремальных температурах.
Принципы проектирования краш-боксов из углеродного волокна
Проектирование краш-боксов из углеродного волокна принципиально отличается от проектирования металлических. Удельное энергопоглощение (SEA) композитов из углеродного волокна может достигать 60–120 кДж/кг по сравнению с 15–25 кДж/кг для мягкой стали и 20–35 кДж/кг для алюминиевых сплавов.
- Геометрия поперечного сечения: Квадратные, круглые и конические сечения наиболее распространены. Конические трубы с углом конусности 2–5° обеспечивают наиболее стабильное сжатие.
- Толщина стенки и последовательность укладки: Оптимальная толщина стенки от 1,5 до 4,0 мм. Укладка [±45/0₂/±45] обеспечивает оптимальный баланс осевой жесткости и прогрессивного сжатия.
- Механизмы инициирования: Краш-боксы требуют намеренных слабых мест для инициирования стабильного сжатия.
| Параметр | Мягкая сталь | Алюминий 6061 | CF/Эпоксид | CF/PA6 |
|---|---|---|---|---|
| Плотность (г/см³) | 7.85 | 2.70 | 1.55 | 1.24 |
| SEA (кДж/кг) | 15–25 | 20–35 | 60–90 | 75–120 |
| Масса (кг, 300 мм) | 1.85 | 0.72 | 0.38 | 0.31 |
| Энергия (кДж) | 3.5–5.0 | 2.8–4.2 | 4.0–6.5 | 4.5–7.0 |
Часто задаваемые вопросы
Можно ли отремонтировать краш-боксы из углеродного волокна после удара?
В отличие от металлических, краш-боксы из углеродного волокна спроектированы как одноразовые жертвенные элементы. После любого удара, активировавшего механизм инициирования, краш-бокс должен быть полностью заменен.
Как работают краш-боксы из углеродного волокна при низких температурах?
Эпоксидные матрицы становятся более хрупкими ниже Tg, что может снижать эффективность на 15–30% при -30°C. Термопластичные матрицы работают значительно лучше, с уменьшением SEA лишь на 5–15%.
Какова ценовая премия за углеродные краш-боксы по сравнению с алюминиевыми?
При текущих объемах производства краш-боксы из углеродного волокна имеют ценовую премию 2,5–5× по сравнению с алюминиевыми на уровне отдельной детали: $35–65 против $10–20.
