Технический B2B-анализ автомобильных подрамников из углеродного волокна: замена сварных стальных шасси склеенными композитными сборками с детальным анализом затрат.

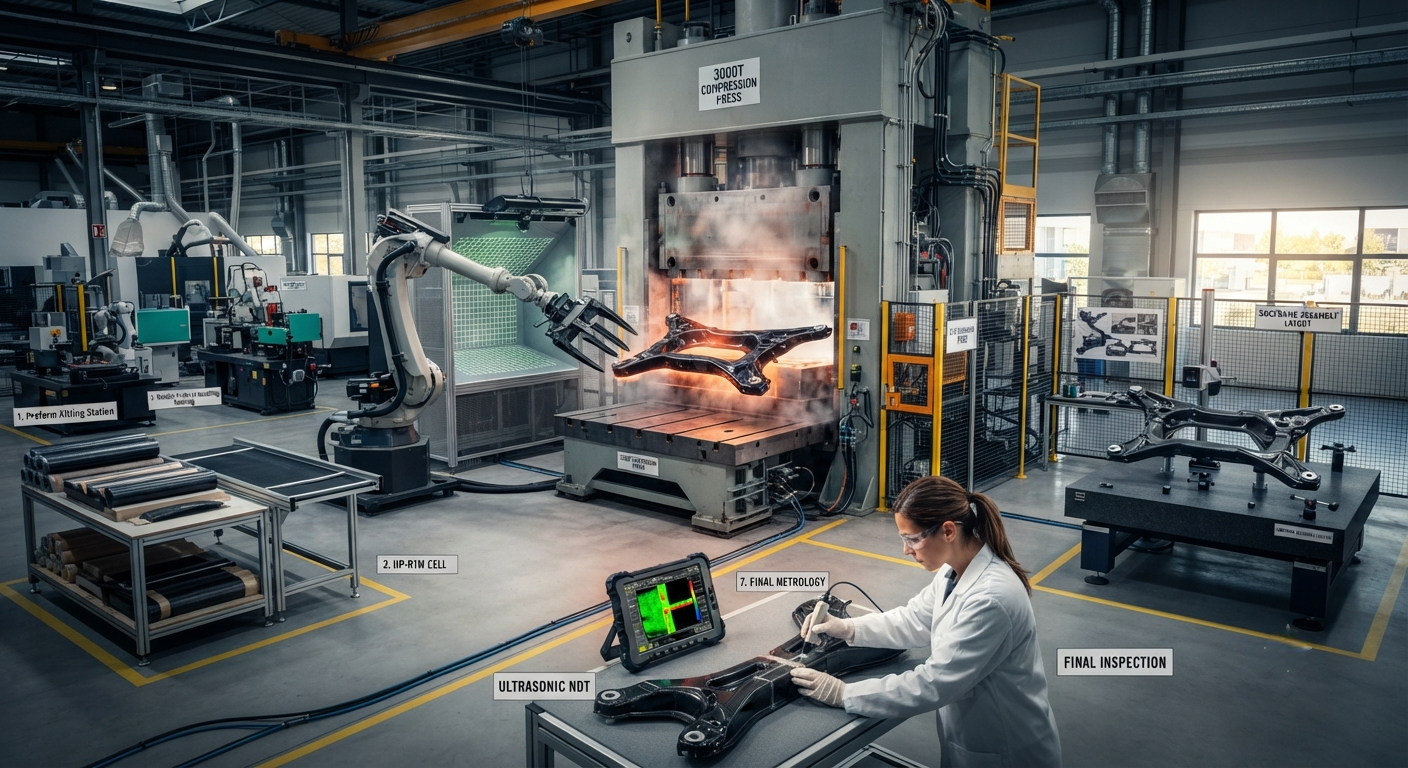

Автомобильные подрамники из углеродного волокна: следующий рубеж облегчения автомобилей
Автомобильные подрамники — структурные модули, несущие двигатель, подвеску, рулевую рейку и передние/задние оси — являются одними из самых тяжелых отдельных компонентов в современных автомобильных архитектурах. Замена сварных стальных или алюминиевых конструкций на композитные сборки из углеродного волокна обеспечивает снижение веса на 40–65% при одновременной функциональной интеграции.
Бизнес-обоснование для подрамников из углеродного волокна значительно укрепилось с 2023 года благодаря трем сходящимся тенденциям: переходу на электромобили, созреванию высокообъемных процессов производства композитов и разработке технологий структурного склеивания.
Принципы проектирования композитных подрамников
- Оптимизированная по путям нагружения архитектура волокон: Конечно-элементный анализ определяет траектории главных напряжений, по которым выравниваются слои углеродного волокна.
- Переменная толщина и индивидуальная настройка слоев: Толщина варьируется от 2–3 мм в слабонагруженных зонах до 8–15 мм в высоконагруженных.
- Ребра, уголки и сэндвич-конструкции: Тонкостенные обшивки (1.5–2.5 мм) стабилизируются интегральными ребрами и уголками.
- Интеграция металлических вставок: Стальные или титановые вставки требуются во всех точках болтовых соединений.
| Параметр | Стальной подрамник | Алюминиевый подрамник | CF/Эпоксид (HP-RTM) | CF/PA6 (прессование) |
|---|---|---|---|---|
| Масса (кг) | 22–28 | 12–18 | 6–10 | 5.5–9.5 |
| Торсионная жесткость | 18–25 | 14–20 | 22–30 | 18–26 |
| Удельная жесткость | 0.7–1.0 | 0.9–1.3 | 2.5–4.0 | 2.2–3.5 |
| Прочность на растяжение | 120–180 | 80–120 | 150–220 | 130–190 |
| Коррозионная стойкость | Плохая | Средняя | Отличная | Отличная |
Технология склеивания композитных сборок
Структурное склеивание является основным методом соединения. Двухкомпонентные эпоксидные и полиуретановые клеи с прочностью на сдвиг 25–40 МПа наносятся при контролируемой толщине клеевого шва 0.2–1.0 мм.
Механическая блокировка обеспечивает резервные пути нагружения. Клей несет 70–85% рабочей нагрузки, механическая блокировка — 15–30%.
Программы OEM и производственные применения
BMW был наиболее агрессивным пользователем, представив передний подрамник из углеродного волокна в Neue Klasse (2025–2026). Подрамник весит 7.2 кг, что на 62% меньше стального аналога.
Ford оценил подрамник из CF/PA6 для F-150 Lightning. Прототип продемонстрировал снижение массы на 55% (8.5 кг против 18.9 кг).
NIO разработал передний подрамник для ET9 весом 8.2 кг, поддерживающий силовую установку 520 кВт.
Часто задаваемые вопросы
Каков ожидаемый срок службы композитного подрамника?
Расчетный срок службы составляет 300 000 км или 15 лет. Данные BMW Carbon Core показывают нулевые отказы в полевых условиях, связанные с деградацией композитного материала, по состоянию на 2026 год.
Как подрамник из углеродного волокна влияет на безопасность при столкновении?
Поведение при столкновении требует специальных адаптаций конструкции, а не прямой замены материала. Композитные подрамники поглощают энергию через прогрессивное дробление с более высокой интенсивностью нагрузки.
Какова общая стоимость системы при переходе со стали на углеродное волокно?
С учетом всех факторов чистая системная премия составляет $50–$180 на автомобиль при объеме 50 000 единиц в год. Паритет стоимости со сталью ожидается к 2032–2035 годам.
