Аддитивное производство оснастки для углепластиковых композитов: 3D-печатные формы, дорны и приспособления

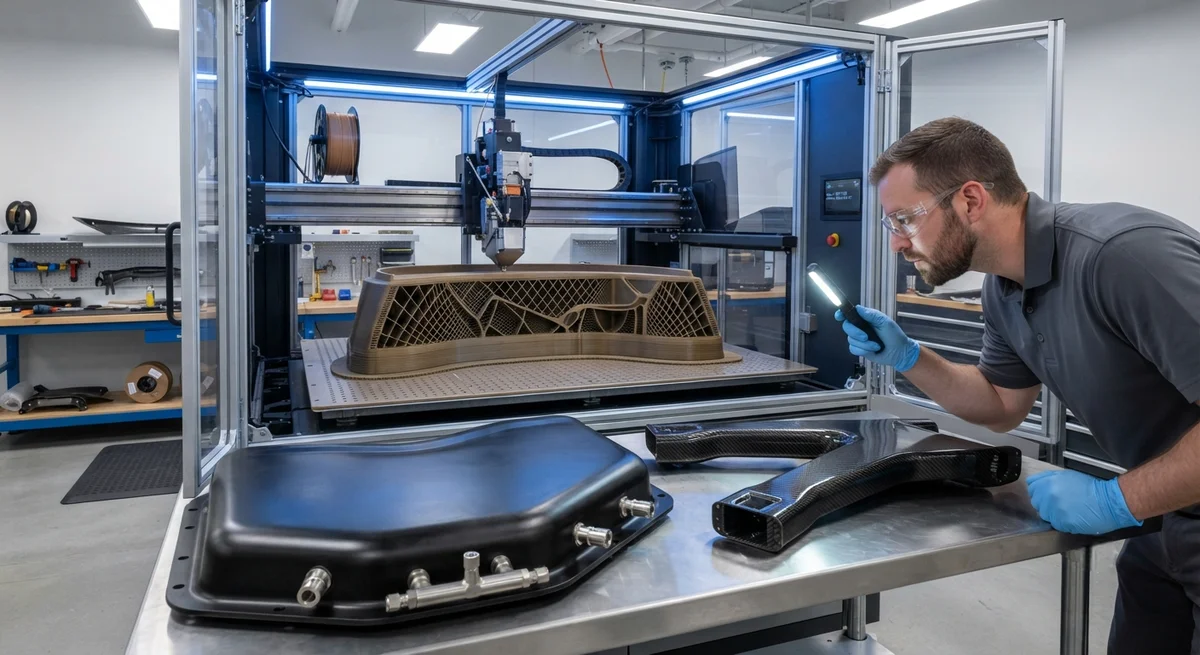

Введение: революция аддитивной оснастки в производстве композитов

Аддитивное производство (3D-печать) стало преобразующей технологией для композитной оснастки. Традиционные пресс-формы из алюминия, инвара или стали имеют высокую стоимость ($20 000-$250 000), длительные сроки изготовления (8-24 недели) и ограниченную гибкость проектирования. AM-оснастка снижает затраты на 30-70% и сроки на 50-80%, обеспечивая новые возможности: пористые вакуумные поверхности, топологически оптимизированное снижение массы и растворимые дорны.

Рынок AM-оснастки для композитов: $480 млн в 2025 → $1,6 млрд к 2032 (CAGR 18,7%). Рост обусловлен внедрением в авиакосмической, автомобильной, судостроительной и ветроэнергетической отраслях.

Методы и материалы AM-оснастки

Метод	Материалы	Макс. темп. (°C)	Шероховатость Ra (мкм)
FDM/FFF	ULTEM 9085, PPSU, PC-ISO	150-215	8-25 / 2-5
SLA/DLP	Accura 60, Somos PerFORM	65-120	0.5-2
MJF	PA12+стекло, PA11+CF	100-120	5-12 / 1-3
Крупноформатная	ABS-20CF, PPSU-15CF	100-180	15-50 / 5-15

ULTEM 9085 (PEI): HDT 211°C. CTE 15-25 ppm/°C. Стоимость $250-$400/кг. Испытан в автоклавах авиапроизводителей. PPSU: HDT 207°C. Высокая ударная вязкость. $300-$500/кг. PC-ISO: HDT 138°C. $80-$150/кг. PA12+стекло: HDT 110°C. $60-$120/кг.

Подготовка поверхности и вакуумная герметичность

Пять шагов: (1) протирка изопропанолом; (2) шлифовка 220-320 грит; (3) нанесение эпоксидного герметика 2-3 слоя; (4) высокотемпературная выпечка при +20°C выше температуры отверждения; (5) нанесение полуперманентной разделительной смазки 3-5 слоёв.

Экономический анализ

Для пресс-формы 600×400 мм: AM/ULTEM $4 500-$7 500 (3-5 нед) против алюминия $15 000-$30 000 (10-16 нед). Снижение стоимости на 55-70% для партии 50 деталей. Срок службы: AM 100-500 циклов, алюминий 5 000-20 000 циклов. Точка безубыточности: 300-800 циклов.

Пример: гоночный воздухозаборник GT3

Растворимый дорн из PPSU (2,5 мм стенка, 38 ч печати) → выкладка 6 слоёв препрега → отверждение 160°C/90 мин → растворение в NaOH. Вес: 180 г (на 73% легче алюминия). Стоимость дорна: $1 200 вместо $18 000 (снижение на 93%).

Часто задаваемые вопросы

Выдерживают ли 3D-печатные формы автоклавные циклы?

Да, при использовании ULTEM 9085 или PPSU с правильной подготовкой. Тысячи циклов при 160-180°C/7 бар подтверждены Boeing и Airbus.

Сколько деталей даёт 3D-печатная форма?

ULTEM: 100-500 деталей. PPSU: 200-800. SLA: 50-200. Алюминий: 5 000-20 000 при стоимости в 2-4 раза выше.

Какова максимальная форма 3D-печатной оснастки?

FDM: 900×600×900 мм. Крупноформатная AM: до 6 000×3 000×1 200 мм. Сегменты можно склеивать эпоксидным клеем.

Какую чистоту поверхности даёт AM-оснастка?

Напечатанные FDM/FFF формы имеют Ra 8–25 мкм. После обработки эпоксидным герметиком (2–3 слоя с промежуточной шлифовкой) — Ra 1–4 мкм, достаточно для большинства конструкционных композитов. Для класса A (Ra < 0,8 мкм) требуется полировка 800–1200 грит и высоконаполненный грунт. SLA-формы достигают Ra 0,5–2 мкм в напечатанном виде и могут быть отполированы до Ra 0,2–0,5 мкм.

Как стоимость AM-оснастки соотносится с традиционной?

Для типичной формы 600×400 мм: FDM/ULTEM — $4 500–$7 500 (3–5 недель), алюминий — $15 000–$30 000 (10–16 недель). Для сложных геометрий с конформными каналами нагрева AM даёт экономию 50–70%. Точка безубыточности (равная стоимость на деталь) — 300–800 деталей. Для прототипов и малых серий (1–500 шт.) AM-оснастка обеспечивает экономию 55–80% на деталь с учётом амортизации оснастки.
