Современное производство велосипедных рам из углеродного волокна включает 14–18 этапов — от раскроя препрега до финальной покраски. Статья содержит детальный обзор полного производственного процесса с параметрами циклов, допусками и контрольными точками качества.

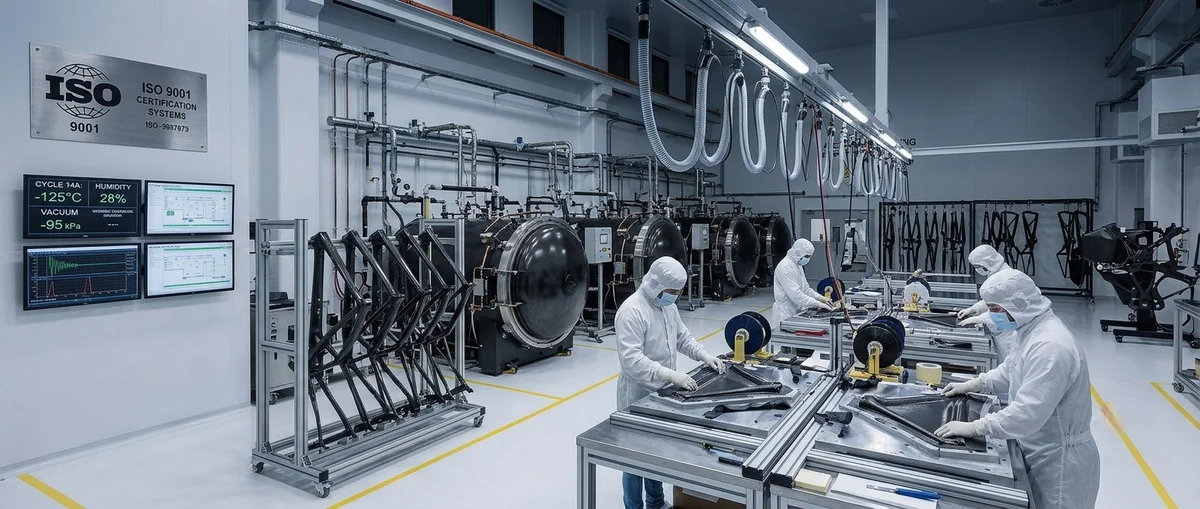

Производство велосипедных рам из углеволокна: прецизионный процесс
Мировой рынок велосипедных рам из углеволокна в 2025 году — около $4,2 млрд, произведено 8,7 млн рам.
Этап 1: Приёмка и хранение препрега
Хранение при −18°C или ниже. Срок жизни при 21°C: 21–30 дней для стандартного, 14–21 для средне- и высокомодульного.
Этап 2: Раскрой
CNC-резка: точность ±0,1 мм, использование материала 85–92%.
| Параметр | Стандарт | Премиум |
|---|---|---|
| Слоёв на раму | 60–80 | 100–120 |
| Использование материала | 75–82% | 85–92% |
Этап 3: Выкладка
Время: 45–90 мин вручную, 15–25 мин роботом.
Этап 4: Отверждение
Автоклав: 120–160°C, 4–7 бар, пористость <1%. OOA: 120–130°C, вакуум, пористость 1–3%.
Этап 5–6: Извлечение, склейка, подготовка
| Контроль | Критерий |
|---|---|
| Пористость | <1% (премиум) |
| Прочность склейки | ≥25 МПа |
| Вес | ±3% |
Стоимость
| Категория | Начальный | Премиум |
|---|---|---|
| Препрег | $18–25 | $80–140 |
| Итого | $69–100 | $238–390 |
FAQ
В: MOQ для OEM?
О: 200–500 рам на модель, оснастка $8 000–$25 000.
В: Автоклав vs OOA?
О: Автоклав — пористость <1%, OOA 1–3%. Автоклав обязателен для рам ≤950 г.
В: Ключевые показатели качества?
О: Хранение, среда, циклы автоклава, УЗК каждой рамы, усталость по ISO 4210.
