البِلْتروجين من ألياف الكربون: سلسلة التوريد في المملكة المتحدة والاتحاد الأوروبي للمقاطع المستمرة

مقدمة

أصبحت ألياف الكربون المُسحوبة بالسحب (البِلتروجين) أحد أكثر الحلول كفاءة من حيث التكلفة لإدخال صلابة إنشائية في القطع الطويلة ذات المقطع الثابت، وقد نضج سوق المقاطع المستمرة في المملكة المتحدة والاتحاد الأوروبي إلى حدّ أن قرارات الشراء صارت لا تقل أهمية عن اختيار المادة. يوفّر قضيب أو أنبوب كربوني مُسحوب بالسحب محاذاة ألياف متّسقة على طول اتجاه الحمل بجزء صغير من تكلفة العمل اليدوي في التشكيل اليدوي، ولهذا يضع مصمّمو مركبات السكك الحديدية ومقاولي الواجهات وصنّاع القوارب ومصنّعي المعدات الصناعية هذا المادة في مواصفاتهم لقطع تُقاس بالمليمتر لا بالمتر. ترسم هذه المقالة سلسلة التوريد التي تخدم هؤلاء المشترين في بريطانيا وأوروبا القارية، من الليف الأولي والخيط إلى التحويل ثم المقاطع النهائية.

الحقيقة الجوهرية للمشتري هي أن السوق يملك بنية طبقية واضحة. عدد محدود من المصنّعين العالميين يورّد خيوط ألياف الكربون، ومجموعة أوسع من المحوّلين تقصّ الأقمشة وتفصل الأشرطة، وعدد أقل نسبياً من متخصصي المقاطع يشغّل خطوط البِلتروجين التي تصنع القطع فعلياً. فهم موقع كل طبقة، وما تستطيع شهادته، وكما تقطع القواعد التجارية البريطانية والأوروبية هذه السلسلة، هو الفارق بين اعتماد سلس وإعادة تشغيل مكلّفة بعد رفض أول دفعة في الفحص.

ما هي ألياف الكربون المُسحوبة بالسحب ولماذا يهم شكل المقطع

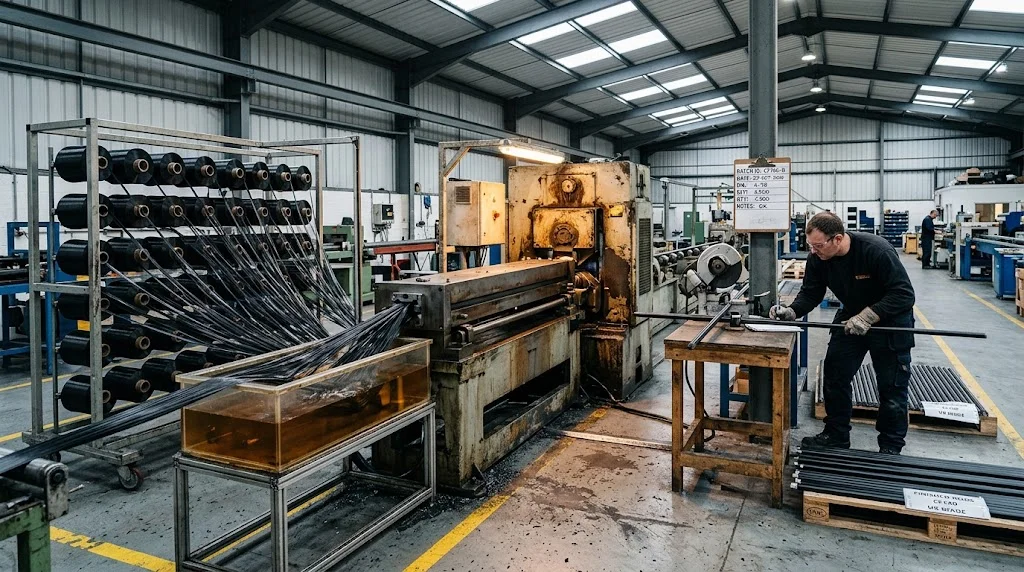

البِلتروجين عملية مستمرة: تُسحب الخيوط المتعددة الألياف من الحاملات عبر حوض راتنج أو صندوق حقن الراتنج، ثم عبر قالب فولاذي ساخن يشكّل المقطع ويكوّنه في مرور واحد. وعلى عكس الضغط في القوالب لا يوجد دورة توقّف وانطلاق، لذا يمكن إنتاج مقطع كربوني مُسحوب بأطوال غير محدودة عملياً، ولا يحدّ سوى آلية السحب ومعدات القصّ اللاحقة. تتراوح سرعة الخط النموذجية للمقاطع الكربونية بين 0.3 و1.0 متر في الدقيقة بحسب سماكة الجدار ونظام الراتنج، وتعتبر نسبة حجم الألياف 55 إلى 60 بالمئة أمراً معتاداً، وهذا ما يمنح القطع المزوّدة صلابة نوعية عالية.

يحدّد شكل المقطع التكلفة والأداء معاً. الأنابيب الدائرية والمربعة والقضبان المسطحة والزوايا والمقاطع المجدولة تمرّ جميعاً بنفس العمليات الأساسية، لكن ضبط السماحيات يزداد صعوبة كلما رقّ الجدار أو اجتمع في المقطع الواحد منحنٍ مع مستوٍ. والمشتري الذي يقارن قضيباً كربونياً مُسحوباً بأنبوب ملفوف يجب أن يعلم: البِلتروجين يتفوّق في اتساق الطول والسعر للوحدة، بينما اللفّ والقالب المقوّى يتفوّقان في دقة وضع الألياف والمقاومة الاتجاهية. تلخّص الجدول أدناه العمليات الرئيسية للمقاطع المستمرة وفق المؤشرات المهمة لمواصفة بريطانية أو أوروبية.

العملية	نسبة حجم الألياف النموذجية	مرونة الطول	السماحية على القطر أو العرض	التكلفة النسبية للوحدة عند 500 قطعة
البِلتروجين	55-60%	مستمر، قصّ إلى الطول المطلوب	غالباً 0.1 إلى 0.2 مم ±	الأدنى، تُوزَّع تكلفة القالب على الدفعة
اللفّ البارد	50-58%	قطع بطولات محدّدة، عادة حتى 3 م	0.05 إلى 0.1 مم ±	متوسطة، خطوة اللفّ شاقة باليد
البِلتروجين مع لفّ لاحق	55-62%	مستمر مع طبقة لولبية	0.1 مم ±	متوسطة إلى مرتفعة، عمليتان مدمجتان
القالب المقوّى بالأوتوكلاف	58-62%	أطوال قالب ثابتة	0.05 مم ±	الأعلى، زمن التخميل يهيمن على التكلفة

بالنسبة للقطع الطويلة المستقيمة في الأدوار الإنشائية الثانوية، يكون البِلتروجين خياراً اقتصادياً صحيحاً في أغلب الحالات. والاستثناء هو القطع التي تحمل أحمالاً مركّزة أو تتطلّب دقة هندسية لخط اللاصق، حيث تبرّر بنية اللفّ أو الترصّ فضل تكلفتها الأعلى.

سلسلة توريد ألياف الكربون المُسحوبة في المملكة المتحدة والاتحاد الأوروبي

تتوزّع سلسلة التوريد إلى ثلاث طبقات وظيفية، ولكل طبقة جغرافيتها. يتركّز إنتاج الليف الأولي والخيوط في اليابان، مع طاقة ملحوظة في الولايات المتحدة وكوريا الجنوبية والصين وألمانيا. يحدث التحويل، حيث يتحوّل الخيط إلى قماش منسوج أو قماش غير مجدول مخيط أو شريط اتجاه واحد، أقرب إلى مصانع التشكيل في ألمانيا وإيطاليا والمملكة المتحدة. أما البِلتروجين نفسه فمقسوم بين مصنّعي المقاطع المستمرة الكبار على القارّة وورش صغيرة في المملكة المتحدة تعمل بقوالب مخصّصة للطلبات الفردية والصغيرة.

الطبقة	ما الذي يحدث	موقعها	مدة التوريد للمشتري البريطاني	ما يجب شهادته
مصنّع الخيط	ليف أولي من البولي أكريلونيترايل، أكسدة، تحول كربوني، تغليف	اليابان، أمريكا، كوريا، الصين، ألمانيا	8 إلى 16 أسبوعاً للدرجات المعتمدة	اسم المصنّع ورقم الصهرية ونوع التغليف في شهادة الفحص
المحوّل	نسج، تخيط، فصل الأشرطة، مخزون الأقمشة	ألمانيا، إيطاليا، المملكة المتحدة، بنلوكس	2 إلى 6 أسابيع من المخزون	بنية القماش والعرض والوزن السطحي وتوافق التغليف مع الراتنج
متخصص المقاطع	تصميم القالب، خط السحب، القصّ، المعالجة، التجميع	ورش بريطانية ومصانع مقاطع قارية	4 إلى 10 أسابيع شمل عمل القالب	تقرير سماحية القالب ونظام التخميل وتتبّع الدفعات وبيانات الفحص

تهمّ ترتيبات الاستيراد أكثر مما يتوقّع كثير من المشترين. بعد مغادرة المملكة المتحدة للاتحاد الأوروبي يخضع استيراد الخيوط والمقاطع الكربونية النهائية لأوراق مختلفة: قد تُقبل علامة CE بموجب اللائحة الأوروبية لمنتجات البناء، لكن المنتج المقدَّم إلى سوق بريطانيا الكبرى يستوجب العلامة البريطانية، والنظامان يواصلان التباعد. يسهّل المورّدون القارّيون الذين يمتلكون مخزوناً في بريطانيا أو ممثّلاً مفوّضاً هذا الانتقال كثيراً، ولهذا تفوز محوّلات الوسط التي تشغل منشآت بريطانية بنصيب غير متناسب من أعمال المواصفات.

وتشترك في السوق خطيّا امتثال إضافيان. يسري الرقابة على الصادرات ذات الاستخدام المزدوج على بعض الألياف عالية المدولّة والقطع النهائية الموجّهة لتطبيقات الطيران والدفاع، لذا يعمل المورّدون في قطاعات البحرية والصناعة والعمارة بدرجات معيارية تبقى دون عتبات الترخيص. كما تشتدّ قواعد النفايات والدائرية: تدفع لائحة النفايات الأوروبية المنتجين نحو برامج استرجاع قصاصات القصّ، وقد اعتمد عدة مصانع بريطانية إعادة تكسير قصاصاتها الداخلية إلى تطبيقات مقصوصة بدل إرسالها إلى المرادم.

شرائح الطلب على القضبان والمقاطع الكربونية المُسحوبة

ينقسم الطلب في المملكة المتحدة والاتحاد الأوروبي إلى شرائح واضحة لكل واحدة نمط شرائها الخاص. تستفيد الداخلية للسكك الحديدية من مقاطع شبيهة بالبثق لرفوف الأمتعة وحوامل المقاعد ومسارات الكابلات حيث يتحوّل خفض الوزن مباشرة إلى توفير طاقة لكل عربة. يستخدم العمارة والهندسة الإنشائية القضبان والمقاطع الكربونية المُسحوبة تعزيزاً مرئياً أو مخفياً للدعامات الزجاجية وأعمدة الشدّ وتدفئة المنشآت القائمة. تستهلك صناعة القوارب مخزون القضبان والأنابيب للصواري والأذرع ومعدات الصيد وتجهيزات السطح الفاخرة. وتشكّل المصانع الصناعية بقية الطلب باستخدام المقاطع في الأذرع الآلية وأجهزة القياس والهياكل الخفيفة لوحدات الأتمتة.

• السكك الحديدية والنقل: برامج متكرّرة بدورات اعتماد طويلة، متطلبات توثيق صارمة، وحجمنا يبرّر استثمارات قوالب مخصّصة.
• العمارة وتدعيم المنشآت: يحدّدها المهندسون، دفعات صغيرة، واعتماد كبير على تقارير الاختبار والخصائص المصرّح بها.
• البحرية والسلع الرياضية: دورات أقصر، حساسية للسعر، وقبول لشرائح قياسية مخزونة تُقطع بالطول المطلوب.
• الأتمتة الصناعية: الأسرع نمواً في المملكة المتحدة وألمانيا، وعادةً يقصّ المشغل نفسه المقاطع القياسية ويعالجها داخلياً.

توجد نمطية تستحقّ الإشارة: المشتري ذاته الذي يبدأ بقضيب كربوني معياري للنموذج الأولي يعود غالباً لطلب مقطع مخصّص بعد تثبيت التصميم، لذا تعود ملكية القوالب وشروط تخزينها إلى العقد الأول لا الثاني.

قائمة تحقّق للمشترين في المملكة المتحدة والاتحاد الأوروبي

اعتماد مورّد بِلتروجين جديد لا يعتمد على السعر بقدر ما يعتمد على الأدلة. تعكس القائمة أدناه القضايا التي تسبب المشاكل الأكثر شيوعاً بعد تنفيذ الطلب، وهي تنطبق بالتساوي على ورشة بريطانية ومصنّع قاري يصدّر إلى بريطانيا.

• تتبّع المادة: اطلب اسم مصنّع الخيط ورقم الصهرية في شهادة الفحص لا رمز درجة المُسحوب فقط، حتى يمكن تتبّع أي تغيّر في الدفعة قبل وصوله إلى خط التجميع.
• تقرير السماحية: اطلب بيانات المقطع المقاسة على طول إنتاج كامل بدلاً من أقصى قيمة في الكتيب، لأن تآكل القالب في الجولات الطويلة هو مصدر انحراف السماحيات.
• إفصاح نظام الراتنج: الإيبوكسي والفينيل إيستر والبوليستر تتصرّف بشكل مختلف تحت الرطوبة فوق البنفسجية، واختيار الراتنج يوجّه إجراءات اللاصق الثانوي والدهل في المراحل اللاحقة.
• ملكية القالب: تأكّد لمن تعود ملكية العدّة المخصّصة وأين تُخزَّن وتكلفة نقلها، ما يحميك عند انتهاء العلاقة.
• ملف الامتثال: لتطبيقات البناء والسكك تحقّق من وثائق العلامة البريطانية أو CE والخصائص المصرّح بها واختبارات الحريق أو الدخان المطلوبة في سوق النهاية.
• صدق الحجم والمدة: البِلتروجين يكافئ الجداول المستقرّة؛ اسأل كيف يخطّط المورّد لتبديل القوالب وما يعنيه ذلك لنوافذ تسليمك.

المشترون الذين يكملون هذه القائمة قبل أول أمر شراء يرصدون عموماً فشلاً أقل في القطع الأولى ودورات إعادة اعتماد أقصر عند انتقال البرنامج من النموذج إلى الإنتاج المتسلسل.

الأسئلة الشائعة

ما الفرق بين القضيب الكربوني المُسحوب بالسحب والأنبوب الكربوني الملفوف؟

يُنتَج القضيب الكربوني المُسحوب بسحب الألياف باستمرار عبر قالب ساخن، ما يعطي استقامة ممتازة ومحاذاة ألياف متّسقة على الطول بتكلفة وحدة منخفضة، لكن تحكّماً محدوداً في الخصائص الاتجاهية. أما الأنبوب الملفوف فيُبنى بلفّ القالب المقوّى على أسطوانة ثم تخميره، وهو أغلى لكنه يقدّم سماحية أدقّ وخصائص اتجاهية أفضل. للقضبان الإنشائية والدعامات والتعزيزات الخطية يُفضَّل المسار المُسحوب عادةً؛ وللأنابيب العاملة تحت الضغط أو المعرّضة للصدمات يبرّر المسار الملفوف تكلفته الأعلى.

هل يمكن توريد المقاطع الكربونية المُسحوبة وفق معايير العلامة البريطانية وCE للاستخدام الإنشائي؟

نعم، شرط أن يوفّر المورّد ملفاً فنياً كاملاً. تتطلّب المقاطع الإنشائية في المملكة المتحدة عموماً العلامة البريطانية بموجب قواعد منتجات البناء المعمول بها، بينما يستخدم المنتج المقدَّم في الاتحاد الأوروبي علامة CE بموجب لائحة منتجات البناء، ويجب أن يغطّي الملف الفني الخائص الإنشائية المصرّح بها وتعريف منشأة التصنيع ومراقبة إنتاج المصنع والتقارير الداعمة للتصريحات. اسأل مورّدك أي نظام يعتمدونه حالياً، وهل أُجريت الاختبارات عبر جهة معلنة أو معتمدة، وهل تغطّي الوثائق هندسة المقطع المحدّدة التي تشتريها لا وصف عائلة عاماً.

ما المدة التي أتوقّعها للمقاطع الكربونية المُسحوبة المخصّصة في المملكة المتحدة؟

خصّص أربعة إلى ستة أسابيع لتصميم القالب والتجارب الأولى ثم أسبوعين إلى أربعة إضافيين للإنتاج المعتمد، فتصل أول دفعة واقعياً خلال ثمانية إلى عشرة أسابيع من اعتماد الرسم. تُشحن الشرائح القياسية المخزونة المقطوعة بالطول المطلوب خلال أسبوعين إلى ثلاثة. التأخير المعتاد ليس في خط السحب نفسه السريع، بل في حلقة الهندسة المحيطة بتصحيح القالب والتحقق من التخميل واعتماد الفحص، وإدراج هذه الحلقة في خطتك يمنع معظم الانزلاق.

خاتمة

سوق ألياف الكربون المُسحوبة في المملكة المتحدة والاتحاد الأوروبي هو سلسلة ثلاثية الطبقات عاملة: مصنّعون عالميون للخيوط، ومحوّلون أوروبيون، وطبقة تصنيع نهائي من مصانع مقاطع قارية وورش بريطانية. المشترون الذين يفهمون موقع كل طبقة والأدلة التي تستطيع تقديمها وكيف تقطع قواعد العلامة البريطانية وCE والرقابة على الصادرات السلسلة يحصلون باستمرار على قطع أفضل بتكلفة إجمالية أقل من المشترين الذين يقارنون عروض الأسعار المنفردة.

توفر شركتنا خيوطاً وأقمشة ألياف كربون معتمدة إلى هذه السلسلة وتعمل مع شركاء متخصصين في المقاطع المستمرة المخصّصة لبرامج السكك البحرية والصناعية. تصفّح منتجات ألياف الكربون لدينا أو تواصل مع فريقنا بتقديم رسم المقطع والحجم السنوي ومتطلبات الامتثال للحصول على عرض سعر موثّق المصدر.
