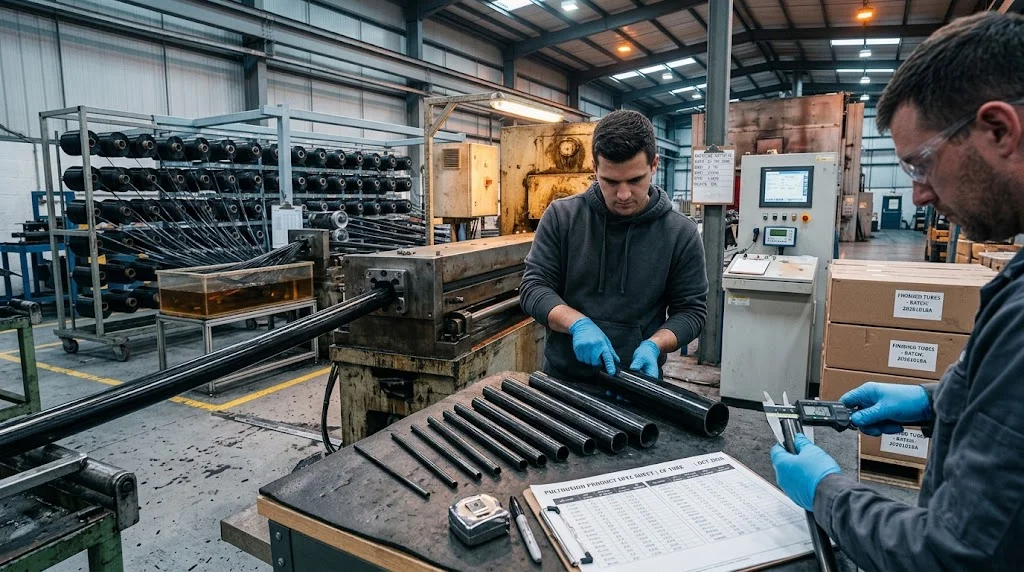

أنابيب ألياف الكربون المُنتَجة بالبلتريوجن: الخصائص والمقاسات القياسية وبيانات التصميم

مقدمة

أنابيب ألياف الكربون المُنتَجة بالبلتريوجن هي المقطع الإنشائي العملي في عالم المواد المركّبة: يُسحَب الليف المستمر عبر حوض راتنج وقالب مُسخَّن، فيتصلّب في مقطع ثابت بنسبة ليف محورية عالية جداً، ثم يُقصّ بالطول. وتسعة من كل عشرة أنابيب كربون تُباع بالمتر هي بالبلتريوجن لا باللف، لأن العملية مستمرة واقتصادية بالمتر وقابلة للتكرار بدرجة عالية، ولأنها تمنح الصلابة المحورية التي تحتاجها معظم المنشآت فعلاً.

يشرح هذا الدليل ما تفعله عملية البلتريوجن بخصائص الأنبوب، والأقطار الخارجية القياسية وسماكات الجدار والأطوال المتوفرة في المخزون، وبيانات التصميم التي تحتاجها لاختيار أنبوب لحمل محدّد. والقيم المذكورة نموذجية لأنابيب البلتريوجن ذات المعامل القياسي، وتُعدّ نقطة انطلاق للتصميم لا ورقة بيانات معتمدة لدفعة بعينها.

أنابيب ألياف الكربون بالبلتريوجن: كيف تحدد العملية الخصائص

يسحب البلتريوجن الليف على طول محور القطعة، فيكون الأنبوب الناتج أحادي الاتجاه بالكامل تقريباً. ويشغّل الأنبوب القياسي نسبة حجم ليف قرب خمس وستين في المئة بليف معامل قياسي، فيمنح معامل مرونة محورياً قرب مئة وعشرين جيجاباسكال ومتانة شدّ محورية بين ألف ومئتين وألف وثمانمئة ميجاباسكال عند كثافة قرب واحد ونصف غرام للسنتمتر المكعّب. وتجعل هذه الأرقام أنبوب البلتريوجن أصلب بنحو أربع مرات وأمتّن بنحو خمس مرات من أنبوب ألومنيوم بالوزن نفسه في الاتجاه المحوري.

والاتجاه نفسه الذي يمنح الميزة المحورية يحدّ من الاتجاهات الأخرى. فلقلة الليف عرضياً، تشكّل المتانة العرضية والحلقية جزءاً صغيراً من القيم المحورية، وتُحكَم صلابة الالتواء بالجدار الرقيق لا بالليف. لذلك يتفوّق أنبوب البلتريوجن في الشدّ والضغط والانحناء على طوله، ويضعف في الانسحاق المحلي والانحناء العرضي وعزم اللي، ما لم يُقوَّ عند الأطراف أو يُلفّ بطبقة خارجية. ويستخدم التصميم الجيد الأنبوب فيما يُجيده، ويضيف جلبة ملصوقة أو مُدخلاً أو طبقة موضعية حيث تنعطف مسار الحمل عند زاوية.

الخاصية	قيمة البلتريوجن النموذجية	الوحدة	ملاحظة
نسبة حجم الليف	60 إلى 70	بالمئة	ليف معامل قياسي
الكثافة	1.5 إلى 1.6	غم/سم³	مقابل 2.7 للألومنيوم
معامل المرونة المحوري	100 إلى 150	جيجاباسكال	يُؤخَذ 120 للتخطيط
متانة الشدّ المحورية	1200 إلى 1800	ميجاباسكال	تنخفض مع الجدار الرقيق
المتانة العرضية والحلقية	40 إلى 80	ميجاباسكال	المحور الضعيف، احرص عند التثبيت
التمدد الحراري المحوري	نحو 0 إلى 1	10⁻⁶/K	قريب من الصفر، بخلاف المعدن

المقاسات القياسية لأنابيب ألياف الكربون بالبلتريوجن

تُحدَّد الأنابيب بالقطر الخارجي والقطر الداخلي وسماكة الجدار، وتُبنى سلسلة المخزون حول هذه الأرقام الثلاثة لا حول أبعاد عشوائية. وتتدرّج الأقطار الخارجية الشائعة 3 و4 و5 و6 و8 و10 و12 و15 و16 و20 و25 و30 و40 و50 مليمتراً، ويُختار الجدار من مجموعة سماكات قياسية، غالباً 0.5 و1.0 و1.5 و2.0 و2.5 و3.0 مليمتر. والأنبوب الموصوف بـ 10 x 8 مم قطره الخارجي عشرة مليمترات وتجويفه ثمانية، ما يثبّت الجدار عند مليمتر واحد.

يورد الجدول أدناه المقاسات المخزّنة والرقمين اللذين يحتاجهما المصمّم أولاً: عزم القصور الذاتي الذي يحدد صلابة الانحناء، والكتلة لكل متر التي تحدد الوزن.

المقاس، خارجي x داخلي (مم)	الجدار (مم)	الكتلة (غم/م)	عزم القصور I (مم⁴)	صلابة الانحناء EI (نيوتن·م²)
6 x 4	1.0	24	51	6.1
10 x 8	1.0	44	290	34.8
12 x 10	1.0	54	527	63.3
16 x 14	1.0	73	1332	160
20 x 18	1.0	93	2702	324
25 x 23	1.0	117	5441	653
30 x 28	1.0	141	9595	1151

عاداتان في الاختيار توفّران التكلفة. أولاً، لأن الصلابة ترتفع بالقوة الرابعة للقطر وبالخطّية فقط مع الجدار، فإن الأنبوب الأسمك ذا الجدار الرقيق يتفوّق غالباً على الأنبوب الأصغر ذي الجدار الثخين في صلابة الانحناء لكل غرام. ثانياً، تُشحَن المقاسات القياسية والجدران القياسية من المخزون دون رسم قالب أو حدّ أدنى، لذا يكون التصميم الذي يقع على سلسلة المخزون أرخص وأسرع في التزويد من تصميم يفرض قطراً خارجياً مخصّصاً. وحين يكون الأنبوب المسلَّم قريباً لكن غير مطابق تماماً، فإن شراء المقاس المخزّن الأكبر ومعالجة الأطراف بالآلة أرخص عادةً من طلب قالب جديد.

بيانات تصميم أنابيب ألياف الكربون بالبلتريوجن

اختيار الأنبوب للصلابة حساب من سطرين. عزم القصور الذاتي للمقطع الدائري المجوّف هو

I = π (D⁴ - d⁴) / 64،

وصلابة الانحناء هي EI، مع أخذ E يساوي مئة وعشرين جيجاباسكال لأنبوب بلتريوجن معامل قياسي. ولجائز بسيط الإسناد طوله L بحمل مركّز P في وسط المجاز، الانحراف PL³ / (48 EI)؛ وبحمل موزّع بانتظام w لكل وحدة طول يكون 5wL⁴ / (384 EI). وتغطّي الحالتان معظم الدعامات والفواصل وعناصر الإطار، ويغلق جدول بيانات بالجدول أعلاه الدورة بسرعة.

والفحوص التي تأتي بعد الصلابة هي ما يحدّد الأنبوب النهائي عادةً:

• الانبعاج: يفشل الأنبوب النحيل الطويل تحت الضغط قبل متانة المادة بكثير، لذا يُفحَص انبعاج أويلر بطول مفصول أو مثبّت يطابق ظروف الأطراف الفعلية.
• الانسحاق المحلي وضغط التثبيت: تسحق حلقات البراغي والمسامير الجانبية الجدار الرقيق الأحادي بسهولة، لذا يُوزَّع ضغط التثبيت بجلبة أو بطانة ملصوقة، أو يُصبّ الوصل بدل تثبيته.
• تقوية الأطراف: حيث يُحفَر الأنبوب أو يُبرَغَم أو يُضغَط على مُدخل، تحمل الأطراف طبقةً موضعية أو جداراً أثخن كي لا يصبح الوصل الحلقة الأضعف.
• الحمل الحلقي وعزم اللي: لأن الليف محوري، يُفحَص أي حمل ليّ أو ضغط شعاعي مقابل الخصائص العرضية الأدنى بكثير، أو يُعالَج بلفّ خارجي.
• البيئة: يتحمّل إيبوكسي البلتريوجن المطلي الأشعة فوق البنفسجية والرطوبة جيداً، لكن على الأنابيب المكشوفة في المنشآت الخارجية أن تحمل دهاناً أو طبقة جلو لتحدي الراتنج من الشمس.

الأسئلة الشائعة

ما المقاسات القياسية المتاحة لأنابيب ألياف الكربون بالبلتريوجن؟

تتراوح الأقطار الخارجية المخزّنة عادةً من ثلاثة مليمترات إلى نحو خمسين، بتدرّج 3 و4 و5 و6 و8 و10 و12 و15 و16 و20 و25 و30 و40 و50 مليمتراً، بسماكات جدار 0.5 و1.0 و1.5 و2.0 و2.5 و3.0 مليمتر. وتُشحَن الأنابيب بأطوال قياسية، غالباً متر أو متران، وتُقصّ حسب الطلب. أما المقاسات خارج السلسلة فتُصنع بقالب مخصّص يحمل رسماً وأدنى دفعة تشغيل، لذا يجدر التحقق مما إذا كان المقاس المخزّن التالي قابلاً للمعالجة قبل طلب قطر مخصّص.

ما معامل المرونة والمتانة لأنبوب ألياف كربون بالبلتريوجن؟

يُظهر أنبوب البلتريوجن بمعامل قياسي عادةً معامل مرونة محورياً بين مئة ومئة وخمسين جيجاباسكال، ومتانة شدّ محورية بين ألف ومئتين وألف وثمانمئة ميجاباسكال، بكثافة قرب واحد ونصف غرام للسنتمتر المكعّب. أما الخصائص العرضية والحلقية فهي أدنى بكثير، في نطاق أربعين إلى ثمانين ميجاباسكال، لأن الليف يمتد على المحور فقط. ويرفع الليف ذو المعامل المتوسط والعالي المعامل المحوري إلى مئتين أو ثلاثمئة وتسعين جيجاباسكال مقابل تكلفة أعلى، ويُختار حين لا يمكن بلوغ هدف الصلابة بزيادة القطر.

هل يمكن تشغيل أنابيب ألياف الكربون بالبلتريوجن آلياً ولصقها؟

نعم لكليهما، مع الحرص. تُحفَر الأنابيب وتُخرَط بأدوات كربيدية مع شفط الغبار، لكن الجدار الأحادي يتشظّى عند المخرج، لذا يُقصّ بدعامة على الجهة المقابلة وبتغذية بطيئة. ويُعدّ لصق الإيبوكسي ثنائي المكوّن الوصل المفضّل، ويفضّل بخشونة وتنظيف للسطح وجلبة مُشكَّلة أو مخرّطة لتوزيع الحمل. أما التثبيت الميكانيكي عبر جدار رقيق فيُسند دائماً بجلبة أو بطانة أو تخانة موضعية، لأن برغياً يستند مباشرة على جدار بمليمتر واحد سيسحقه قبل أن يبلغ الأنبوب حمولته المقرّرة بوقت طويل.

الخاتمة

أنابيب ألياف الكربون بالبلتريوجن هي أرخص الطرق وأكثرها قابلية للتكرار للحصول على عضو محوري صلب جداً وخفيف جداً، وقرارات التصميم المهمة كلها ظاهرة على سلسلة المقاسات: القطر الخارجي يحدد صلابة الانحناء، والجدار يحدد الوزن ومقاومة التثبيت، والأطراف تحدّد ما إذا كان الوصل أم الأنبوب سيفشل أولاً. اختَر الأنبوب من EI أولاً، ثم افحص الانبعاج والانسحاق المحلي والوصل، واشترِ من سلسلة المخزون لا من قالب مخصّص حيثما سمح التصميم بذلك. توفّر YongXian أنابيب ألياف الكربون بالبلتريوجن وقضيب البلتريوجن والصفائح والألواح المتوافقة، وسيحتسب فريقنا الصلابة والانبعاج على حالة حملک ويؤكد المقاس المخزّن المناسب. تصفّح منتجاتنا من ألياف الكربون أو تواصل معنا مع المجاز والحمل وظروف الأطراف، وما إذا كنت تقارن مورّدي البلتريوجن في الولايات المتحدة أو تشتري من آسيا.
