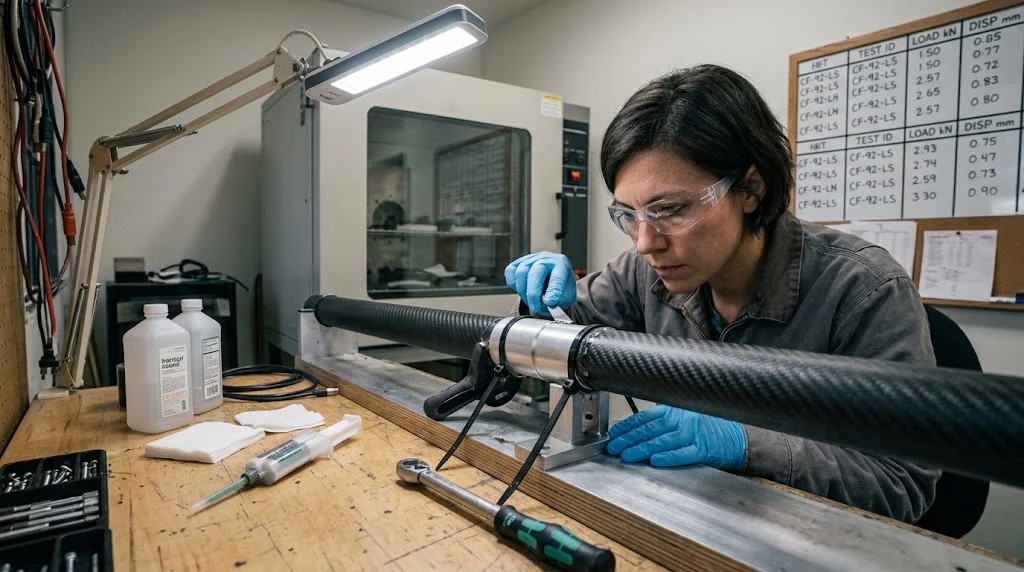

موصل أنبوب ألياف الكربون: طرق الوصل والمقسّمات

مقدمة

اختيار موصل أنبوب ألياف الكربون هو في الغالب ما يقرّر هل تعمل الهيكل كما أشار التحليل أم ينهار عند الوصل. أنبوب ألياف الكربون قوي على محوره وضعيف عمودي عليه، ويسهل تفتّحه تحت مثبت، وإذا جُهّز سطحه جيداً التصق بمواد أفضل من معظم المعادن الإنشائية. هذه الحقائق الثلاث تحدّد مساحة التصميم كُلّها: الوصل الجيّد يفرد الحمل داخل الليف، ولا يوجّه مسماراً أبداً مباشرة إلى جدار عاري، ويمنح اللاصق أو المعدّة سطحاً صالحاً للعمل.

يقارن هذا الدليل عائلات الوصل العملية للبنى الأنبوبية، من الأغلفة اللاصقة والمدخلات المصبوبة إلى المشابك والقابسات والأقفال السريعة، ويقدّم الأرقام اللازمة لحسابها: مقاومة القصّ للّاصق، ومساحة التصاق، وحدود تفتّح الجدار، وكفاءة الوصل النموذجية. كما يتناول تسلسل توصيل الأنبوب الذي يحدّد جودة اللصق، ودور مدخلات أنبوب ألياف الكربون في أي وصل لولبي، ومتى تتفوّق وصلات الأنابيب الجاهزة على الوصل اللاصق الخالص.

الوصلات اللاصقة: الأغلفة والمدخلات واختيار اللاصق

اللصق هو الخيار الافتراضي للبنى الدائمة لأنه يوزّع الحمل على مساحة بدل تكثيفه في ثقب. الصيغتان الأساسيتان هما غلاف خارجي ينزلق على طرفي الأنبوب ومدخل داخلي يدخل فتحة الأنبوب، وكلاهما يعمل على الحساب نفسه: الحمل يساوي مقاومة القصّ للّاصق مضروبة في مساحة التصاق. إيبوكسية ثنائية المكوّنات نموذجية تمنح نحو 15 إلى 30 ميغاباسكال قصّاً على سطح كربوني جُهّز صحيحاً، والأكريليكية الإنشائية نحو 20 إلى 30، والبولي يوريثانية نحو 10 إلى 20. خذ أنبوباً بقطر خارجي 25 ملم وجدار 1.0 ملم وغلافاً ملتصقاً بطول 75 ملم، فتبلغ مساحة التصاق الأسطوانة نحو 5800 ملم2؛ وبقصّ مسموح 20 ميغاباسكال ينقل هذا الوصل أكثر من مئة كيلونيوتن، وهو ما يفوق ما يحتمله الأنبوب قبل الانشقاق.

ولهذا تحترم الوصلات اللاصقة غالباً في موضع آخر: عند نهاية الغلاف حيث تبلغ إجهاد الانفكاك ذروته، أو على الجدار تحت مشبك سيّئ، أو داخل اللوح المركّب حين تبقّت فجوة في خط اللاصق. ومن هنا تأتي قواعد التصميم: اجعل تدريجاً أو حافّة دائرية عند نهاية الغلاف لتخفيف الانفكاك، وأبقِ خط اللاصق متسقاً بوسادة أو كتف مُشغّل حتى لا يلمس الأنبوب جدار الغلف من جانب واحد، ولا تترك وصلاً في العراء دون عزل، لأن الرطوبة تتسلل إلى واجهة غير معالَجة وتُضعف التصاق الشهور.

نوع الوصل	أساس المقاومة	الأنسب لـ	الخطر الرئيسي
غلاف لاصق خارجي	15 إلى 30 ميغاباسكال قصّاً على مساحة كبيرة	وصلات دائمة وعُقد الهياكل	انفكاك عند الطرف وفجوات في الخط
مدخل لاصق داخلي	قصّ على سطح الفتحة مع ارتكاز على الكتف	وصل محوري لأنبوبين	مساحة قصّ صغيرة في جدار رقيق وانحراف المحور
مدخل لولبي مصبوب	مساحة التصاق الجسم مع مقاومة الخيط	كل وصل مسماري	طول التصاق غير كافٍ إن كان المدخل قصيراً
مشبك فوق غلاف	احتكاك بالغلاف محدود بضغط المشبك	وصلات قابلة للضبط والفكّ	تفتّح الجدار دون غلاف
قابس ضاغط	تشوّه بلاستيكي للقابس حول الأنبوب	أحمال خفيفة وتكلفة منخفضة وتركيب متكرر	لا يُفكّ ولا يتحمّل الصدمات
قفل سريع أو كام	تحمّل المعدّة مع ارتكاز المدخل	هياكل قابلة للطي وتركيب سريع	اهتزاز وحمل نقطي عند القفل

يحدّد خيار اللاصق نوع الخدمة لا الرقم الأعلى في جدول البيانات. الإيبوكسية البطيئة زمن خلطها ثلاثون إلى ستون دقيقة تمنحك وقتاً لضبط العقدة وتصل إلى المقاومة الكاملة في حرارة الغرفة خلال ليل، أمّا اللاصق السريع ف يصلح لتثبيت الغلاف مؤقتاً قبل اللصق الحقيقي لا للحمل. التسخين يرفع درجة التحوّل الزجاجي ومقاومة القصّ، وهو ما يهمّ قرب المحرّك أو لوحة الإضاءة أو داخل غرفة المحرك، والمنتج المتين يتحمّل فرق التمدّد الحراري بين الكربون والوصلة الألمنيومية أفضل بكثير من الهشّ.

وصلات أنبوب ألياف الكربون والمدخلات لتركيب الهياكل

تفوق المعدّات الميكانيكية حين يجب فكّ الوصل أو ضبطه أو صيانته دون تدمير الأنبوب. النمط الآمن واحد دائماً: الكربون لا يستقبل الحمل المركّز مباشرة. المشبك ينغلق فوق غلاف أو بوش، والبرغي النابض يستقرّ على مدخل لا على لوح مركّب، والمسمار يمرّ عبر مدخل مصبوب بحافّة داخل الفتحة فيتحمّل الحمل الساحب مساحة التصاق طويلة داخل الليف لا حلقة رقيقة من الراتنج. ووصلات الأنابيب الجاهزة لهذا الغرض، أي وصلات ألمنيوم أو بلاستيك هندسي بحافّة وغلاف وموضع قبص محدّد، تُنهي التخمين وتُبقي الجدار بعيداً عن الخطر.

حدود الجدار هي ما يحدّد الأرقام. مقاومة النبض والجهّة لأنبوب المداومة نحو 40 إلى 80 ميغاباسكال بينما المحورية 1200 إلى 1800، لذا يفتّح حمل مثبّت مركّز الجدار قبل أن يبلغ الأنبوب حمله المرجعي بزمن طويل. يُختار المدخل حسب فتحة الأنبوب: غلاف مرفوص من النايلون أو من بولي إيثر إيثر كيتون للفتحات الصغيرة، مدخل ألمنيوم مؤكسد بخيط داخلي للمسامير من M4 إلى M8، ومدخل مصبوب بحافّة حين يتأثر الوصل بالانثناء. وكل وصل لولبي يجب أن يُلصق فيه المدخل لا أن يُرفَص فقط، لأن المرفوص يتمهّل مع الاهتزاز والدورات الحرارية بينما ينقل الملصوق الحمل على طول جسده كله.

• داائم وحامل للحمل: ألصق غلافاً أو مدخلاً، ودرّب الطرفين، واعزل الاتصال ضد الرطوبة.
• وصل مسماري: اصبغ مدخلاً بحافّة، واجعل طول التصاق ضعفي إلى ثلاثة القطر الخارجي.
• وصل قابل للضبط: لا تشدّ على الجدار العاري أبداً.
• هيكل قابل للتفكيك: استخدم وصلات بسطح ارتكاز محدّد كي لا تتوسّع الفتحة بالتركيب المتكرر.
• أي حمل مركّز: افرده بغسّارة بحافّة أو قابس أو لفّة موضعية قبل أن يصل إلى اللوح المركّب.
• خدمة خارجية أو رطبة: اعزل الوصل واختر أنبوباً مغلّفاً كي لا يشيخ الراتنج في خط التصاق أولاً.

توصيل أنبوب ألياف الكربون: تجهيز السطح وتسلسل التركيب

تُصنع مقاومة اللصق أو تُهدم في ربع ساعة قبل مزج اللاصق. التسلسل الناجح هو تكسير ميكانيكي، ثم تنظيف، ثم طلاء أساس إن اطلبه النظام، ثم تجربة جافة، ثم اللصق داخل نافذة الطلاء. اكشط منطقة التصاق بورق صنفرة من 240 إلى 400 حتى يختفي اللمعان ويصبح السطح مطفياً بالتساوي، ثم امسحه بكحول إيزوبروبيلومنقّى وقطعة قطن خالية من الألياف حتى تخرج القطعة نظيفة، وبعد ذلك لا تدع أصابعاً أو رقائق تلمس المنطقة المجهّزة. السطح المكشط والمُنظّف يضاعف فعلياً قوة التصاق مقارنة بأنبوب لامع من المداومة، لأن اللاصق يدخل نقوش الخدش بدل أن يجلس فوق غشاء راتنجي.

خطوات ما بعد المزج عملية لا أقل: اطليق السطحين معاً، واجمع خلال وقت الخلاط، واحفظ التمركز بقوالب لا باليد، وأخرج خطاً متسقاً من القائج عند نهاية الغلاف ليتكوّن تدريج طبيعي. امسح الزائد قبل التصلّب، لأن ما تصلّب يحتاج صنفرة والصنفرة قرب جدار رقيق تسقط فيه بسهولة. تصل المقاومة الكاملة بعد زمن التصلّب المعلن، وعادة أربع وعشرون ساعة في حرارة الغرفة أو بضع ساعات مع التسخين، والوصل المحمَّل قبل ذلك يزحف ويفقد حملاً بشكل دائم. وفي عقدة مهتزّة تمنع حيزة خارجية رقيقة عند نهاية الغلاف الرطوبة وتجعل الوصل قابلاً للفحص.

الأسئلة الشائعة

أي موصل أنبوب ألياف الكربون هو الأقوى؟

غالباً وصل الغلاف أو المدخل اللاصق مع تجهيز سطح صحيح، لأن اللاصق يوزّع الحمل على مساحة تقدّر بآلاف الملّيمترات المربّعة ويطوّر قدرة تفوق الأنبوب نفسه. المشابك والقابسات أضعف لأنها تعتمد على الاحتكاك والارتكاز الموضعي، وتُختار للتقويم لا للحمل الأقصى. والجواب الصادق لتصميم معيّن هو مقارنة مساحة قصّ اللاصق مع تحمّل الأنبوب ثم فحص مسارات الانفكاك والتفتّح، لأن الوصلات تكاد تموت دائماً في تركيز الإجهاد لا في متوسط القصّ.

هل يمكن تثبيت مسمار مباشرة في أنبوب ألياف الكربون؟

فقط مع تقوية موضعية، وليس كمسار حمل وحيد. الثقب في جدار أحادي الاتجاه رقيق مُركِّز إجهاد ونقطة بدء انفصال طبقي، والارتكاز المسماري يفتّح الجدار عند عزم متواضع. استخدم مدخلاً مصبوباً بحافّة، وأدعم المثبت بغلاف أو بوش، وإن كان ثقباً مفرغاً لا مفرّ منه فأضف رقعة تقوية موضعية أو تسميكاً حول الثقب كي يبني الوصل حملاً دون تفتّح أو انكسار.

كم يستغرق وصل ألياف كربون ملصوق لبلوغ المقاومة الكاملة؟

الإيبوكسية لحرارة الغرفة تبلغ مقاومة قابلة للنقل خلال ساعات ومقاومة كاملة خلال نحو أربع وعشرين ساعة، بينما تصل الأنظمة المُسخَّنة إلى خصائصها التصميمية أسرع عند الحرارة التي يحدّدها المصنّع. والحرارة حاسمة: مرآب بارد يبطئ التصلّب كثيراً، ووصل ضُبط عند عشر درجات يكون عند الساعة الرابعة والعشرين أضعف بوضوح من الوصل نفسه عند ثلاثة وعشرين درجة. لا تحمِل التجميع قبل الزمن المعلن، وبعد التصلّب الكامل أعد فحص التمركز مرة واحدة.

الخاتمة

موصل أنبوب ألياف الكربون الصحيح يتبع المادة لا العادة: الدائم يُلصق، والخيط يُصنع بمدخل، والقبص يمرّ عبر غلاف، ويُفرَد أي حمل مركّز عن الجدار العاري قبل أن يفتّحه أو يشقّه. تجهيز السطح ومساحة التصاق وحدود التفتّح تفسّر قرابة كل عطب في البنى الأنبوبية المركّبة، لذا تستحق هذه الأرقام الثلاثة الفحص قبل شراء المعدّات. توفّر شركة YongXian أنبوباً وقضبان ألياف كربون بمقاسات متوفرة مع أغلفة ووصلات ومدخلات، وسيحسب مهندسونا الوصل على حسب حملك وبيئتك وتسلسل تركيبك قبل أن تثبّت التصميم. تصفّح منتجات ألياف الكربون لدينا أو تواصل معنا مع مقاس الأنبوب وأحمال الوصل وحدّد إن كان يجب أن يُفكّ الهيكل أثناء الخدمة.
