أنابيب الألياف الزجاجية الملفوفة: بديل اقتصادي لألياف الكربون

مقدمة

أنابيب الألياف الزجاجية الملفوفة هي الخيار الأنبوبي الهيكلي الأكثر فعالية من حيث التكلفة للمهندسين الذين يحتاجون قوة عالية ومقاومة للتآكل وثباتاً أبعادياً دون دفع علاوة ألياف الكربون. يضع اللف الخيطي أليافاً زجاجية مستمرة بزوايا مضبوطة حول قلب، منتجاً أنبوباً تكون خصائصه الميكانيكية مصممة لا عشوائية. لفئة كبيرة من التطبيقات — أغطية البكرات، العوازل، صواري الهوائيات، أنابيب نقل السوائل، أعمدة زراعية وصناعية — تطابق أنابيب الألياف الزجاجية الملفوفة نطاق الأداء الذي يحتاجه التطبيق بتكلفة تبلغ 20-40 بالمئة من تكلفة أنبوب الكربون المكافئ. تقارن هذه المقالة الأنابيب الملفوفة من الزجاج والكربون عبر الخصائص التي تحرك الاختيار، وتحدد أين يكون أنبوب GFRP الملفوف هو الاختيار الصحيح، وتقدم إطار مواصفات للعمل مع مصنع أنابيب الألياف الزجاجية.

كيف يخلق اللف الخيطي خصائص أنبوبية مصممة

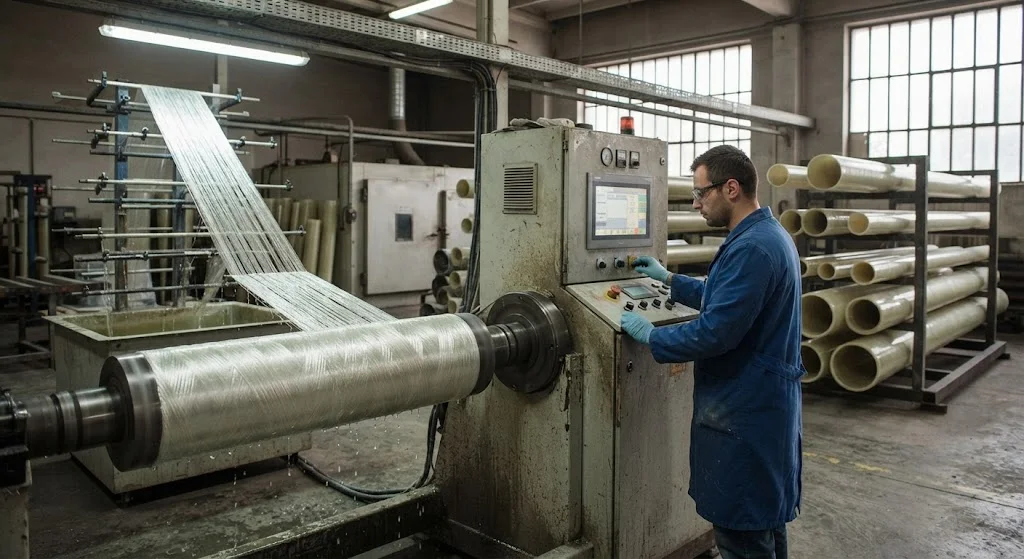

اللف الخيطي عملية مستمرة. يُسحب الحبل الزجاجي عبر حوض راتنج، ويُلف حول قلب دوّار بزاوية لف مبرمجة، ويُعالج — على القلب أو في فرن — لإنتاج أنبوب نهائي. تتحكم زاوية اللف في الاستجابة الميكانيكية: اللفائف الحلزونية صغيرة الزاوية تحمل الأحمال المحورية، واللفائف الكبيرة الزاوية تحمل الضغط الداخلي، ومعظم الأنابيب تستخدم مزيجاً من الاثنين لموازنة النوعين.

تمنح العملية أنبوب الألياف الزجاجية المركب ثلاث خصائص مهمة في الخدمة. أولاً، محتوى الألياف مرتفع، عادة 60-75 بالمئة بالوزن، مما يضاعف القوة والصلابة لكل وحدة مادة. ثانياً، التسليح مستمر لا مقطع، لذلك يحمل الأنبوب الحمل عبر ألياف غير منقطعة بدلاً من جيوب الراتنج. ثالثاً، يمكن ضبط برنامج الزوايا للواجب المحدد — أنبوب الضغط يحصل على ألياف حلقية أكثر، والعمود يحصل على ألياف محورية أكثر — ولهذا تتفوق الأنابيب الملفوفة على نظيراتها المسحوبة أو المصنوعة يدوياً في التطبيقات الصعبة.

مقارنة الأنابيب الملفوفة من الزجاج والكربون

يقارن الجدول أدناه زجاج E وألياف الكربون ذات المعامل القياسي في سياق اللف الخيطي، باستخدام خصائص صفائح معالجة نموذجية لأنابيب ذات جزء حجمي مماثل من الألياف.

الخاصية	أنبوب زجاج E الملفوف	أنبوب الكربون (T700) الملفوف	الدلالة التصميمية
قوة الشد (محورية)	600-900 ميجا باسكال	1,200-1,800 ميجا باسكال	الكربون أقوى نحو مرتين
معامل الشد	35-45 جيجا باسكال	120-140 جيجا باسكال	الكربون أصلب 3-4 مرات
الكثافة	1.9-2.0 جم/سم³	1.55-1.60 جم/سم³	الكربون أخف بنحو 20%
تكلفة المادة النسبية	1.0x أساس	3-5x	الزجاج أرخص بنسبة 60-80%
مقاومة التآكل	ممتازة (مع الراتنج المناسب)	ممتازة	كلاهما يتفوق على الصلب في معظم البيئات
التوصيل الكهربائي	عازل	موصل	الزجاج لا يوصل، الكربون يوصل
سلوك الإجهاد	جيد	ممتاز	الكربون أفضل تحت الأحمال الدورية

خاصيتان في الجدول تستحقان التركيز. أولاً، العزل الكهربائي: أنبوب الألياف الزجاجية المركب عازل كهربائي، مما يجعله الخيار القياسي للتطبيقات الكهربائية مثل قضبان العوازل ومكونات المحولات وصواري الهوائيات، حيث تخلق ألياف الكربون مسار قصر كهربائي. ثانياً، التكلفة: الزجاج نفسه أرخص 10-20 مرة من ألياف الكربون لكل كيلوغرام، وبما أن عملية التصنيع متطابقة، يحتفظ الأنبوب النهائي بمعظم هذا التوفير.

أين تكون أنابيب الألياف الزجاجية الملفوفة هي الاختيار الصحيح

يُحكم القرار بين الأنابيب الملفوفة من الزجاج والكربون بمتطلبات الصلابة والوزن للتطبيق، لا بتفضيل عام لمادة واحدة. أنابيب الألياف الزجاجية الملفوفة هي الاختيار الصحيح في خمس حالات شائعة:

• الصلابة ليست العامل المحدد: إذا سمح التصميم بقطر أكبر قليلاً أو جدار أسمك، يحقق الزجاج الصلابة نفسها بتكلفة أقل بكثير، لأن الصلابة تتدرج مع هندسة المقطع.
• مطلوب عزل كهربائي: قضبان العوازل وأدوات العمل المباشر والهياكل الهوائية تحتاج الخصائص العازلة التي يوفرها الزجاج وحده.
• تهيمن المقاومة الكيميائية والتآكلية: الزجاج مع نظام راتنج فينيل إستر أو إيبوكسي يتعامل مع معظم السوائل الصناعية، وألياف الزجاج ليست عرضة للاقتران الجلفاني الذي يمكن أن يخلقه الكربون مع المعادن.
• تحمل الصدمات أهم من الصلابة: ألياف الزجاج أكثر تحملاً للانفعال من الكربون وتمتص طاقة الصدم أفضل في كثير من التكوينات.
• الميزانية تقيد البرنامج: للنماذج الأولية ودفعات الإنتاج الأولى، يسمح التوفير بنسبة 60-80 بالمئة بمزيد من التكرار وإيرادات أبكر.

يصبح ألياف الكربون الاختيار الصحيح عندما يجب أن يكون الأنبوب خفيفاً وصلباً وقوياً في آن واحد — مثل عمود إدارة طويل المدى أو شوكة دراجة عالية الأداء أو مكون طيران — حيث لا يمكن تحقيق أهداف الوزن والصلابة بالزجاج بأي هندسة عملية.

مواصفات أنابيب GFRP الملفوفة لتطبيقك

شراء أنابيب الألياف الزجاجية الملفوفة من مصنع أنابيب الألياف الزجاجية بسيط بمجرد أن تكون المواصفة واضحة. يجب أن تغطي المواصفة سبعة بنود:

• برنامج زوايا اللف: حدد ما إذا كان الواجب محورياً أو ضغطاً أو مزيجاً ليتمكن المصنع من موازنة الطبقات الحلزونية والحلقية.
• نظام الراتنج: إيبوكسي للقوة والمقاومة الكيميائية، فينيل إستر للخدمة التآكلية الشديدة، بوليستر للاقتصاد والخدمة العامة.
• نوع الزجاج: زجاج E للخدمة القياسية، زجاج S أو ECR لقوة أعلى أو مقاومة حمضية أفضل.
• الأبعاد والتفاوتات: القطر الخارجي والداخلي وسمك الجدار والطول والاستقامة والتمركز، مع تفاوتات متطابقة مع التشغيل اللاحق.
• الجزء الحجمي من الألياف: هدف 55-70 بالمئة بالوزن، مؤكداً بالاختبار أو بمراقبة عملية المصنع.
• تشطيب السطح: مشغّل أو مصقول أو كما بعد اللف، حسب ما إذا كان الأنبوب قطعة نهائية أم فارغاً لمزيد من التشغيل.
• بيانات الاختبار: بيانات محورية وحلقية عن الانفجار أو الشد، أو إشارة إلى معيار مثل ASTM D2585 لعينات اللف.

سيؤكد مصنع أنابيب الألياف الزجاجية الموثوق برنامج اللف لحالة حملك، ويقدم شهادات اختبار لدفعات الإنتاج، ويشغّل الأنبوب إلى تفاوتاتك عند الحاجة. طلب تحديد الجزء الحجمي من الألياف ونظام الراتنج بالاسم يفلتر فوراً الموردين منخفضي الجودة الذين لا يستطيعون ذكر أي منهما.

الأسئلة الشائعة

هل أنابيب الألياف الزجاجية الملفوفة قوية مثل أنابيب ألياف الكربون؟

لا — أنابيب ألياف الكربون عادة أقوى بمرتين وأصلب بثلاث إلى أربع مرات من الأنابيب الزجاجية ذات الهندسة والجزء الحجمي نفسه من الألياف. لكن القوة نادراً ما تكون العامل الحاسم عملياً. معظم تطبيقات الأنابيب محدودة بالصلابة أو بمتطلب محدد مثل العزل الكهربائي أو المقاومة الكيميائية أو التكلفة، وفي تلك الحالات يلبي الزجاج المتطلب بجزء بسيط من التكلفة. السؤال الصحيح ليس أي مادة أقوى، بل أي مادة تلبي المتطلب الهندسي بأقل تكلفة إجمالية.

كم تدوم أنابيب الألياف الزجاجية الملفوفة في الهواء الطلق؟

مع نظام راتنج مناسب وحماية من الأشعة فوق البنفسجية، يُقاس عمر خدمة أنبوب الألياف الزجاجية المركب بعقود. تقاوم أنظمة الإيبوكسي وفينيل إستر دخول الماء والهجوم الكيميائي، بينما ألياف الزجاج مقاومة للتآكل بطبيعتها. للخدمة الخارجية، العامل الرئيسي للتدهور هو التعرض للأشعة فوق البنفسجية على راتنج السطح، ويُدار بطبقات هلامية مستقرة للأشعة أو أنظمة طلاء. في الخدمة الملامسة للأرض أو الرطوبة المستمرة، اختيار راتنج بامتصاص ماء منخفض والتحقق من جودة عملية المصنع أهم من نوع الزجاج.

هل يمكن تشغيل أنابيب الألياف الزجاجية الملفوفة آلياً مثل الأنابيب المعدنية؟

نعم. الأنابيب الملفوفة تُشغل نظيفة بأدوات الكربيد على مخارط ومقاشط ومناشير قياسية. المركب يقطع جيداً للتسوية والخراطة والثقب، بشرط أداة حادة ودعم قطعة العمل لتجنب التصفيح عند خروج القطع. للوصلات الملولبة، النهج الشائع هو تركيبات نهاية معدنية مشغلة وملصقة، أو يمكن توريد الأنبوب بأكتاف وأخاديد مشغلة لتركيبات المشابك. صنفرة السطح تحقق أضيق التفاوتات عندما يُستخدم الأنبوب كعمود أو بكرة.

الخاتمة

أنابيب الألياف الزجاجية الملفوفة هي الاختيار الهندسي الأكثر فعالية من حيث التكلفة لمجموعة واسعة من التطبيقات الهيكلية والكهربائية والمقاومة للتآكل. تنتج عملية اللف خصائص مصممة بتكلفة تبلغ 20-40 بالمئة من مكافئات ألياف الكربون، وبالنسبة للتصاميم المتحملة للصلابة أو متطلبات العزل الكهربائي أو الخدمة الكيميائية، الزجاج ليس فقط الخيار الأرخص — بل هو الصحيح. مواصفة واضحة تغطي زاوية اللف ونظام الراتنج ونوع الزجاج والتفاوتات هي أساس الشراء الناجح من مصنع أنابيب الألياف الزجاجية.
