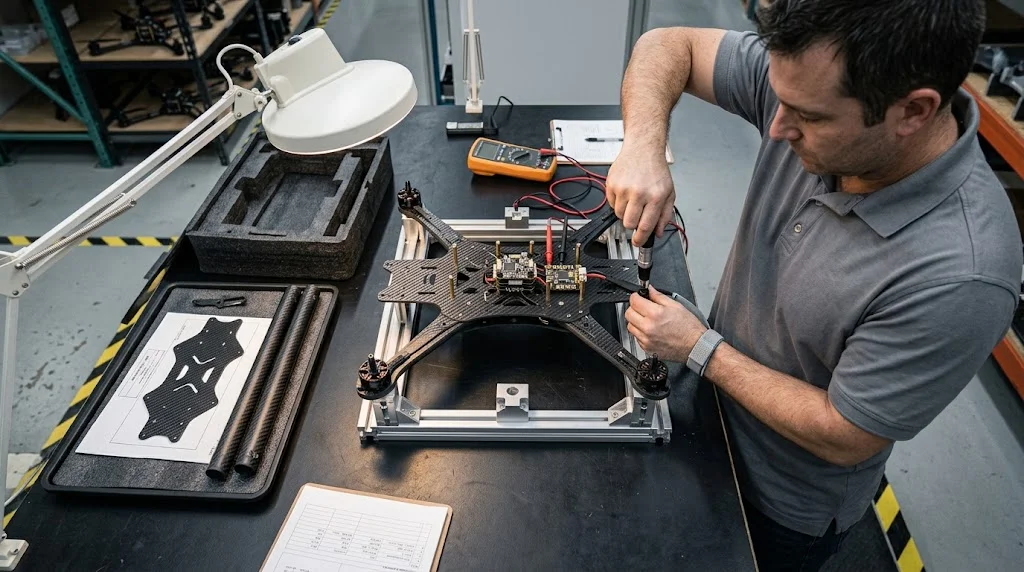

تصميم شاسيه الطائرة المسيّرة الكربوني: الأحمال والتخطيط والتكديس

مقدمة

شاسيه الطائرة المسيّرة الكربوني مسألة هيكلية تتنكر في صورة قائمة قطع: كل غرام من اللوح يجب أن يبرر بقاءه بحمل أحمال المحركات أو حماية وحدة التحكم أو صمود الهبوط القاسي الذي يحدد عمر الهيكل. إذا صح مسار الأحمال فإن لوحًا بسماكة 3 مم يتفوق على لوح أثقل بسماكة 4 مم، وإذا خالفه فإن الإطار يتشقق عند ثقب مسمار قبل أن تُستهلك الإلكترونيات.

تأمر هذه المقالة تصميم شاسيه كربوني للطائرة المسيّرة من الهندسة إلى المسامير: كيف توزع هياكل الطائرات المسيّرة الكربونية الدفع والارتطام، ومتى يتفوق أنبوب كربوني لذراعي الطائرة على اللوح المسطح، وما الذي يحتاجه شاسيه مخصص من رسمك، وتفاصيل التكديس والحواف والتثبيت التي تحدد العمر التشغيلي.

تصميم الشاسيه الكربوني: إلى أين تذهب الأحمال

أربعة محركات تدفع للأعلى والحمولة تسحب للأسفل، وكل مناورة تضيف عزم التواء يجب أن ينقله اللوح من جذر ذراع إلى جذرها. في التخطيط الصحيح يدخل دفع المحرك اللوح عبر مساحة ارتشاف واسعة، ويسير على مسار ألياف متصل، وينتهي عند حاملة البطارية أو نقاط تثبيت الهبوط دون عبور أي ثقب محفور. أما التخطيط السيئ فيضغط الحمل نفسه إلى جسر ضيق بين فتحتين، وهناك تبدأ إجهادات التعب بالظهور.

• العزل دون تطفف: استخدم غيارات M3 مطابقة كتلة الوحدة؛ الوسائد اللينة الزائدة تجعل اللوحة تتأرجح على الترددات التي تحاول المرشحات إزالتها.
• راقب النمط الأول: اللوح الذي يرن عند النقر بالأصابع سيرن في الهواء — أضف ضلعًا أو سمّك السد أو انقل البطارية لتغيير توزيع الكتل.
• أبعد الأسلاك عن الحواف: الاحتكاك بالحافة المقطوعة يسحب الغبار والرطوبة إلى داخل اللامينات؛ صنّف الحواف وضع غيارات حيث تعبر الكابلات.
• وحّد المسامير: مسامير تيتانيوم أو بنهاية نايلونية عند تثبيت المحركات بعزم متساوٍ على الذراعات الأربع يبقي الإطار متوازنًا وتوقيع الاهتزاز متماثلًا.

سجّل بضع طلعات بعد أي تعديل على الشاسيه: إذا ارتفع ضجيج الجيروسكوب عند تردد ثابت فالبنية ترن لا المحركات خارج التوازن.

هياكل الطائرات المسيّرة الكربونية: تركيب الوحدة والاهتزاز

وحدة التحكم تكره شيئين: الضوضاء عالية التردد، وشاسيه يدخل رنينًا مع تردد مرور المراوح. تركيب الوحدة على بوشات مطاطية يعزل الجيروسكوب، لكن المثابر اللينة تسمح للإلكترونيات بالتمايل في المناورات القوية، فالحل الوسط لوح مركزي كربوني صلب مع وحدات تثبيت ممتصة، لا لوح رخو مع مسامير صلبة. وفي جدول مقارنة يوضح قرارات التصميم النموذجية:

قرار التصميم	النطاق النموذجي	الأثر على الشاسيه
سماكة اللوح المركزي	2.5-4 مم	2.5-3 مم للفئات 250-450 مم؛ و4 مم للإطارات فوق 8 كجم
سماكة لوح الذراع	3-5 مم	الذراع الأثقل يتحمّل عزم المحرك؛ نصف قطر الجذر أهم من السماكة
دوائر ثقوب المحرك	16-30 مم	الدوائر الواسعة توزّع الدفع على ألياف أكثر لا على خط واحد
أعمدة الوحدة	20-30 مم	تحدد مساحة التوصيل وارتفاع مركز الثقل
نصف قطر جذر الذراع	8-15 مم	أكبر رافعة على عمر الإجهاد؛ لا زوايا حادة في مسار الحمل

نمذج اللوح كشبكة مثقوبة قبل القطع: الألياف بين ثقبين تحمل كل شيء، فاحتفظ بشريط متصل من المادة غير المقطوعة من كل جذر ذراع حتى الجانب المقابل من الإطار.

أنبوب الكربون لذراعي الطائرة: متى تفوز الدائرة

الأذرع المسطحة بسيطة في القص لكنها ضعيفة ضد الالتواء؛ الأنبوب الكربوني لذراعي الطائرة يحوّل الكتلة نفسها إلى مقطع مغلق يقاوم الالتواء بشكل أفضل بكثير. أنابيب السحب بجدران 1.5-2 مم تناسب الفئات الصغيرة، بينما أنابيب اللف بألواح ملتوية 45 درجة تتحمل عزم المحرك وارتطامات تشق أنابيب السحب على طول أليافها.

• الوصلة القماشية: الصق الأنبوب في جذر مخروط بالطبقة الرقيقة من الإيبوكسي مع دبابيس تثبيتتين؛ الصق وحده يزحف مع الاهتزاز.
• انتبه للاتجاه: أنابيب السحب قوية محليًا ويسهل شقها عرضيًا — لا تشد قطعة التثبيت مباشرة على جدارها دون شريط حشى.
• قابلية الصيانة: الذراع المسطحة المسمّرة تُبدَّل في الموقع، والذراع الملصق يعود إلى الطاولة، فاختر وفق تكرار سقوط الأساطيل.

الشاسيه المخصص: من الرسم إلى القطعة

معظم أعطال الإطارات تبدأ من أخطاء الرسم. الشاسيه المخصص يجب أن يأتي من المورد بثقوب التثبيت محفورة ومكبوسة أثناء التكوين، وحواف مغلقة ضد الرطوبة، وملف قص يبقي 6-8 مم من المادة بين أي ثقب والحد الخارجي. أرفق بحث حالات الحمل — دفع المحركات وهبوط الوزن الكامل وارتفاع السقوط — ليقترح المورد صنف اللوح واتجاه التكديس بدل التخمين من الهندسة.

استقبل القطعة الأولى بقائمة فحص: مواقع الثقوب ضمن 0.1 مم، لا تقشّر عند الحواف، سماكة متجانسة عبر اللوح، واتجاه الألياف ظاهر على سطح القطع. الإطارات الرخيصة توفر على إغلاق الحواف والقياسات، وهو ما يظهر بعد ثلاثة أشهر على هيئة ترافق.

قبل الشراء، اطلب عينة من المادة نفسها وسماكتها لتقيسها بنفسك وتجرب ثقبًا تجريبيًا على الحافة، فالاختلافات الطفيفة في اللحام الراتنجي تظهر فقط عند التمرين العملي. واحتفظ بسجل بأرقام الطرائح وتاريخ الإنتاج لكل لوح يدخل الخدمة، حتى تتمكن من مقارنة سلوك الإطارات المتطابقة عبر مواسم صيانة متعددة.

الأسئلة الشائعة

ما السماكة المناسبة للوح شاسيه الطائرة المسيّرة الكربوني؟

للفئات 250-450 مم يكون اللوح المركزي 2.5-3 مم مع أذرع 3-4 مم كتوازن بين الوزن والصلابة، وإطارات الرفع الثقيل فوق 8 كجم تنتقل إلى 4 مم مع تقوية ملصقة في الجذور. السماكة لا تعوّض مسار أحمال نظيفًا — لوح 3 مم بانحناءات جيدة يدوم أطول من لوح 4 مم بفتحات حادة.

هل أثبت وحدة الهيكل الكربوني بأعمدة صلبة أم بوشات مرنة؟

معظم التجميعات تختار أعمدة ممتصة على لوح مركزي صلب. البوشات المطاطية تساعد عندما تكون الإطارًا مزعجًا فعلًا، لكن يجب اختيارها حسب كتلة الوحدة؛ المطاط الزائد يسمح للوحة بالتحرك في المناورات القوية ويضيف خطأ في المستشعر تمامًا عندما تحتاج بيانات نظيفة.

هل الأنبوب الكربوني لذراعي الطائرة أقوى من اللوح المسطح؟

ضد الالتواء نعم — المقطع الدائري المغلق يقاوم الالتواء عدة أضعاف أفضل من قضيب مسطح بالكتلة نفسها، ما يقلل رجفة الذراع عند الدفع العالي. اللوح المسطح يفوز بالقابلية للإصلاح وسهولة المعالجة، لذا تبقى الطائرات التنافسية مسطحة وتميل طائرات التفتيش والطيران الطويل إلى الأنابيب.

الخاتمة

شاسيه الطائرة المسيّرة الكربوني يكافئ القرارات الهادئة: مسارات ألياف متصلة، أنصاف أقطار كريمة، وحدات مثبتة معزولة، وحواف مغلقة قبل أول طيران. اختر هندسة الذراع — لوح مسطح أو أنبوب — وفق طريقة الصيانة، وتعامل مع الرسم على أنه جزء من البنية لا إجراء شكلي.
