Filament Wound Pipe Applications: Corrosion and Pressure Duty

مقدمة

أنبوب اللفّ (filament wound pipe) ليس أنبوب بلاستيكياً اعتيادياً — بل مركّب مُهندَس تُصمَّم أداءه من زاوية اللفّ وحجم الليف ونظام الراتنج قبل لفّ قدم واحد من الأنبوب. في خدمة التآكل حيث تصدأ الفولاذ ويتزحف الـ HDPE، وفي الخدمة الضاغطة حيث يقرر سماكة الجدار وقوة الحلقة ما إذا تحمّلت الخط أو انهار، يكسب أنبوب الـ FRP مكانه في المواصفة بالأرقام. يغطي هذا الدليل ميكانيكية تصميم زاوية اللفّ، ومقارنة أداء مع الفولاذ والـ HDPE لخدمة المواد الكيميائية، ونطاقات الضغط والحرارة النموذجية، وخيارات الوصلات والبطانات لأنابيب الـ FRP، وخط الإنتاج المشترك بين أغلفة المحامل وأنابيب الإيبوكسي، وخطوات الفحص التي تكشف الأنبوب غير المطابق قبل دخوله الخدمة.

المحتوى: كيف تحدد جدولة زاوية اللفّ (عادة 55° للأحمال الحلقية و15-25° للأحمال المحورية) مقطع القوة، جدول مقارنة بين أنبوب الـ FRP الكربوني والإيبوكسي والفولاذ Schedule 80 والـ HDPE، نطاقات الضغط والحرارة النموذجية، أنواع الوصلات (جرس وسندان، مفاصل، لاصقة)، والثلاث فحوصات — اختبار الهيدروستاتيك، ومسح الجدار بالموجات فوق الصوتية، وتدقيق الأبعاد — التي تفرّق الأنابيب المعتمدة عن مخزون المستودع.

كيف تحدد زاوية اللفّ مقطع القوة

زاوية اللفّ هي متغير التصميم الأكثر أهمية في أنبوب اللفّ المستمر. اللفّ الحلقي 90° يقاوم الضغط الداخلي؛ واللفّ اللولبي 15-25° يقاوم الشد المحوري من الأحمال النهائية والتمدد الحراري. معظم الأنابيب الإنشائية تستخدم جدولة متعددة الطبقات: طبقة حلقية 75-90° للقدرة على الضغط، وطبقة لولبية 45-55° للصلابة المحورية والالتواء، وأحياناً بطانة حلقية رقيقة عند الفتحة لمقاومة التآكل.

زاوية اللفّ (من المحور)	الحمل الأساسي	الاستخدام النموذجي	قوة الحلقة النسبية
15-25°	شد محوري، انحناء	أعمدة طويلة الجسور، أعمدة إنشائية	منخفضة
45-55°	حلقية ومحورية متوازنة	أنابيب معالجة عامة، ضغط متوسط	متوسطة
75-90°	حلقية (ضغط داخلي)	خطوط عالية الضغط، تعزيز الخزانات	عالية

أنبوب مصمم لـ 16 بار ضغط داخلي عند DN300 سيحمل عادة طبقة حلقية 75-90° كبنية رئيسية، مع طبقة 45° للصلابة؛ وأنبوب مصمم لترسية حرة 12 م بدون ضغط يعكس الجدولة — طبقات محورية 25° للقدرة على الانحناء وقشور حلقية رقيقة لمقاومة السحق. الخطأ هنا هو أكثر أخطاء المواصفات شيوعاً: الأنبوب الملفوف حلقياً تحت شد محوري سينشطر على طول اللولب، والأنبوب الملفوف محورياً تحت ضغط داخلي سينتفخ حتى تتشقق المصفوفة.

أنبوب اللفّ مقابل الفولاذ وHDPE: الأرقام

المقارنة أدناه لأنبوب DN300 نموذجي من زجاج-فينيل إيستر مع Schedule 80 فولاذ كربوني وHDPE في خدمة المواد الكيميائية. الأرقام نطاقات تمثيلية — تأكد دائماً من شهادة نظام الراتنج والتخطيط المحدد.

الخاصية	زجاج-فينيل إيستر ملفوف	فولاذ Schedule 80	HDPE
الكثافة	1.8-2.0 غم/سم³	7.85 غم/سم³	0.95 غم/سم³
مقاومة التآكل	مقاومة واسعة للمواد الكيميائية، لا حاجة لحماية كاثودية	يحتاج بطانة أو حماية؛ يفشل في ماء البحر والأحماض	مقاومة واسعة، لكن تخترع بعض المذيبات
تصنيف الضغط (DN300)	10-25 بار حسب الجدولة	25-40 بار	6-10 بار (PN10)
حد الحرارة	80-120 °م، حسب الراتنج	غير محدود ميكانياً، لكن يعتمد على البطانة	60-80 °م متواصلة
الوزن النسبي	1.0 (خط الأساس)	أثقل بـ 4-5 مرات	أخف بـ 0.4-0.5 مرات
طريقة التركيب	جرس-سندان، مفصلات، أو لاصقة	لحام أو مفصلات	لحام ذوباني أو ميكانيكي
العمر الافتراضي (التآكل)	20-30 سنة نموذجياً	5-15 سنة بدون حماية	20-40 سنة

سطران في هذا الجدول يقرران معظم الاختيارات. سطر تصنيف الضغط يفسر لماذا يبقى الفولاذ الخيار الافتراضي للهيدروكربونات عالية الضغط، وأنبوب اللفّ يفوز في خطوط المعالجة الكيميائية عند 10-25 بار. سطر مقاومة التآكل يفسر لماذا يحدد مهندسو البحرية والمنصات أنابيب الـ FRP لخدمة الballast والقاع وماء البحر حيث كانت الفولاذ تحتاج حماية كاثودية مستمرة ويتلين HDPE فوق 60 °م.

تصنيفات الضغط والحرارة: معنى الأرقام

أنبوب اللفّ يُصنَّف بمعامل أمان مقارنة بضغط الانفجار الحلقي. المعيار الصناعي الشائع يستخدم معامل أمان 4:1 إلى 6:1 على القوة الحلقة القصوى، مما يعني أن أنبوباً بقوة حلقة قصوى 100 ميغاباسكال يُصنَّف لضغط عمل 16-25 بار. تخفيض التصنيف بالحرارة هو العامل الثاني: نظام الـ vinyl ester يخسر 10-15% من تصنيف الضغط لكل 20 °م فوق 50 °م، لذا أنبوباً مصنفاً 16 بار عند درجة حرارة الغرفة قد يكون 10 بار فقط عند 80 °م. يجب على المصممين طلب منحنى تخفيض التصنيف بالضغط والحرارة من المصنّع، وعدم افتراض تصنيف ثابت. للخدمة فوق 120 °م، تُحدد أنظمة الإيبوكسي بدرجة انتقال زجاجي أعلى (150-180 °م) لكنها أكثر هشاشة وأقل مسامحة للصدمات.

خيارات الوصلات والبطانات لخطوط المعالجة

الوصلة غالباً هي الحلقة الأضعف في نظام أنبوب اللفّ. أربعة أنواع تغطي معظم تطبيقات المعالجة.

• جرس-سندان مع عازل مطاطي: القياس للخطوط المدفونة للمياه والمواد الكيميائية — يسمح بانحناء زاوي طفيف (عادة 1-3°) لكل وصلة، ويمتص التمدد الحراري، وسهل التجميع. ليس لخطوط عالية الضغط فوق الأرض.
• وصلات مفصلية: مفاصل فولاذية أو FRP ملصقة أو مثبّتة بالمسامير — مطلوبة لاتصالات المعدات والصمامات وأي وصلة يجب فكها للصيانة. اشدّ المسامير بنمط النجمة لتجنب تشوّه المفصل.
• وصلات لاصقة (جرس):** إيبوكسي إنشائي يلصق السندان في الجرس — قوة ومحكمة، لكن دائمة. استخدم حيث لا يخطط للفك والاهتزاز منخفض.
• وصلات ملولبة:** محدودة بالقطر الصغير (عادة DN50 وأقل) والضغط المنخفض — شائعة في هواء الأجهزة والمياه الخدمية.

خيارات البطانة تعتمد على السائل. بطانة رقيقة إيبوكسي أو فينيل إيستر (0.5-2 ملم) عند الفتحة توفر حاجز كيميائي؛ للأنابيب الم abrasive، تُحدد بطانة سيراميك أو مطاط. يجب أن تكون البطانة متوافقة مع السائل ومع راتنج البنية — عدم التوافق سينفصل تحت الدورات الحرارية.

إنتاج مشترك: أغلفة المحامل وأنابيب الإيبوكسي

مصنع يشغّل خط أنبوب اللفّ يمكنه صنع أغلفة المحامل وأنابيب الإيبوكسي الملتفة بنفس الماكينات وأنظمة الراتنج وفرن التصلب، فقط بعوامض أقصر وتحكم أدق بالأبعاد. هذا المسار المشترك يجعل أغلفة المحامل من متخصصي الأنابيب غالباً منافسة ضد مصانع المحامل المتخصصة، وبرامج الأنابيب الكبيرة أحياناً تنتج عائلة محامل لنفس العميل. الاختلاف في التشطيب: الأنبوب يُقص بالمنشار، أما غلاف المحامل فيحتاج فتحة مصقولة ووجوه مربعة، لذا خطوة الماكينة تحمل جزءاً أكبر من ميزانية التسامح منها في الأنبوب.

خطوات الفحص التي تكشف الأنبوب السيئ

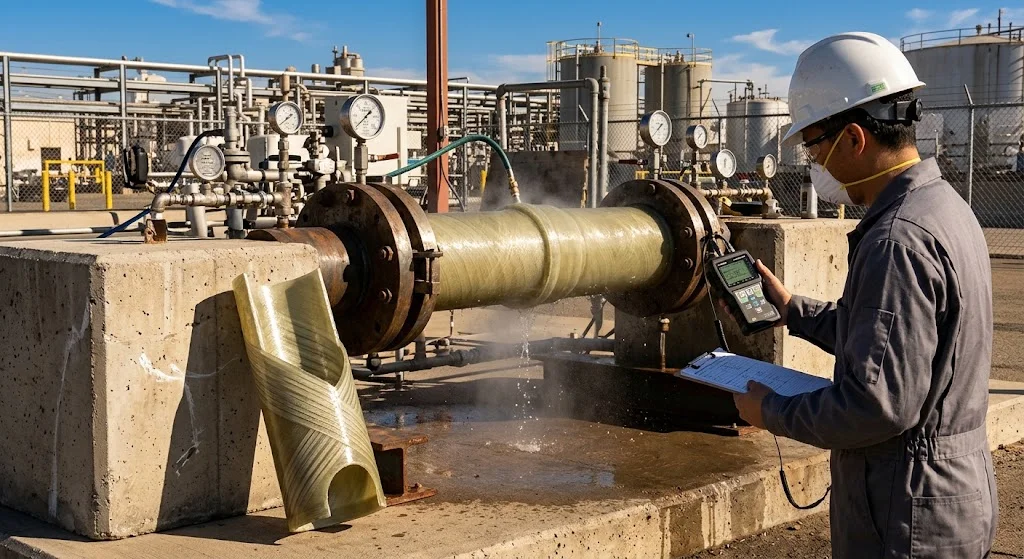

قبل دخول طول من أنبوب اللفّ الخدمة، ثلاث فحوصات ستخبرك بما إذا كان يحقق المواصفة. أولاً: اختبار هيدروستاتيكي عند 1.5 ضغط العمل لمدة 1-5 دقائق — يجب أن يحافظ الأنبوب دون تسريب عند الوصلات أو ظهور ابيضاض (تشقق دقيق). ثانياً: مسح الجدار بالموجات فوق الصوتية على الطول الكامل — يجب أن تبقى السماكة ضمن ±10% من الاسمية، وأي نقطة رقيقة تحت منحنى التصنيف أساس للرفض. ثالثاً: تدقيق أبعاد هندسة الوصلات — عمق الجرس والقطر الخارجي للسندان ومستوٍ المفصل كلها تؤثر على العزل، وأنبوباً يفشل في التدقيق سيتسرب بغض النظر عن جودة المركّب. اطلب شهادة المطابقة مع رقم الدفعة وجدول اللفّ ونتيجة الاختبار الهيدروستاتيكي قبل قبول التسليم.

الأسئلة الشائعة

ما الضغط الذي يحمله أنبوب اللفّ؟

تصنيفات صناعية نموذجية لزجاج-فينيل إيستر تبلغ 10-25 بار عند DN300 حسب جدولة اللفّ وسماكة الجدار، وأنظمة الكربون-إيبوكسي تصل لضغوط أعلى في الأقطار الصغيرة. خفّض دائماً للحرارة: الأنبوب الـ vinyl ester يخسر 10-15% من تصنيفه لكل 20 °م فوق 50 °م.

كيف يقارن أنبوب FRP بالفولاذ في الخدمة الكيميائية؟

الـ FRP يفوز بالمقاومة للتآكل (لا حاجة لبطانة أو حماية كاثودية)، والوزن (أخف بـ 4-5 مرات)، والعمر في الخدمة الكيميائية (20-30 سنة مقابل 5-15 لفولاذ غير محمي). الفولاذ يفوز بتصنيف الضغط فوق 25 بار، والحرارة فوق 120 °م، ومقاومة الصدمات. لخطوط المعالجة عند 10-25 بار ومن حرارة الغرفة إلى 80 °م، الـ FRP عادة أفضل اختيار بالتكلفة الكلية.

هل يمكن استخدام أنبوب اللفّ للمياه الشاربة؟

نعم، بنظام راتنج صحيح: بطانات معتمدة للمياه الشاربة (فينيل إيستر أو إيبوكسي) تحقق NSF/ANSI 61 أو ما يعادلها. تأكد من شهادة البطانة من المصنّع — ليس كل الراتنجات المقاومة للكيميائيات معتمدة للاتصال بالمياه الشاربة.

الخاتمة

تطبيقات أنبوب اللفّ في التآكل والضغط تعود لثلاثة قرارات تصميم: جدولة زاوية اللفّ لمسار الحمل، ونظام الراتنج للبيئة الكيميائية والحرارية، ونوع الوصلة للتركيب. احصل على الثلاثة صحيحاً، واطلب اختباراً هيدروستاتيكياً وشهادة موجات فوق صوتية مع كل دفعة، وسيتفوق أنبوب FRP الملفوف على الفولاذ في الخدمة الكيميائية بجزء من الوزن. تنتج يونغشيان أنابيب اللفّ وأغلفة المحامل وأنابيب الإيبوكسي على خطوط إنتاج مشتركة مع جداول لف موثقة وبيانات اختبار. تصفّح أنابيب المركّبات أو تواصل مع فريق الهندسة بالقطر والضغط والسائل والحرارة.
