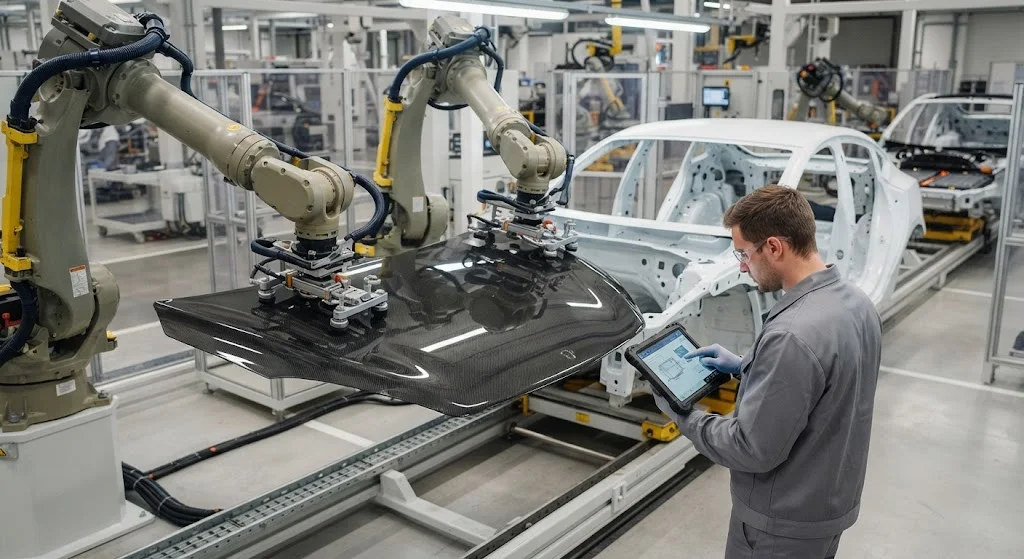

قطع ألياف الكربون للسيارات: حلول خفيفة لمدى و أداء المركبات الكهربائية

مقدمة

قطع ألياف الكربون للسيارات هي أكثر الطرق فعالية لإزالة الوزن من منصة المركبة، وفي عصر المركبات الكهربائية لهذا التخفيف قيمة مالية مباشرة وقابلة للقياس. كل كيلوغرام يُزال من هيكل المركبة الكهربائية يحسّن المدى ويخفض تكلفة البطارية ويزيد الأداء وقدرة الحمولة. تحمل سيارة سيدان كهربائية متوسطة الحجم نحو 400-500 كجم من البطارية؛ ويمكن أن يقلل تخفيض وزن المركبة بنسبة 10 بالمئة حجم البطارية بنسبة 5-8 بالمئة لنفس المدى، وهو ما يوفر عدة مئات من الدولارات لكل مركبة بأسعار الحزم الحالية البالغة 100-130 دولاراً لكل كيلوواط ساعي. تشرح هذه المقالة كيف تُصنع قطع ألياف الكربون للسيارات، وأي قطع CFRP تحقق أعلى عائد، وكيفية تقييم مقايضة تكلفة الكيلوغرام المخفَّض عند تحديد أين يستحق تخفيف المركبات المركبة.

لماذا يدفع التخفيف مدى وأداء المركبات الكهربائية

العلاقة بين الكتلة والمدى خطية بالنسبة لمقاومة التدحرج ومتناسبة مع مربع السرعة بالنسبة للسحب الديناميكي الهوائي، لكن التأثير العملي راسخ: تخفيض 100 كجم في مركبة كهربائية نموذجية يضيف نحو 3-6 كم من المدى عند سرعة الطريق السريع، حسب المنصة. ويتضاعف الوزن عبر نظام المركبة أيضاً. الهيكل الأخف يسمح بفرامل أصغر وتعليق أخف وهيكل بطارية أخف، مما يخلق سلسلة من التوفيرات الثانوية يسميها المهندسون تأثير تحلل الكتلة.

المادة	الكثافة (جم/سم³)	قوة الشد (ميجا باسكال)	القوة النوعية (ميجا باسكال لكل جم/سم³)	الوزن لقطعة متساوية الصلابة
الصلب الطري	7.85	400-550	50-70	1.00x أساس
الألمنيوم 6061	2.70	240-310	90-115	0.65x
GFRP (ألياف زجاج E)	1.9-2.0	400-700	200-360	0.55-0.60x
CFRP (T700، 60% ألياف)	1.55-1.60	1,200-1,800	750-1,150	0.30-0.35x

عمود القوة النوعية هو المؤشر الرئيسي لقطع التخفيف في السيارات: ألياف الكربون أقوى من الصلب بنحو 10-20 مرة لكل وحدة وزن، لذلك تستخدم قطع CFRP مواد أقل بكثير مع تلبية المتطلبات الهيكلية نفسها. بالنسبة للمكونات التي يقودها الصلابة مثل ألواح الهيكل وعناصر الشاسيه، تكون نسبة المعامل إلى الكثافة أكثر أهمية، وتحتفظ ألياف الكربون فيها بميزة 2-4 مرات على الصلب أيضاً.

أي قطع CFRP للسيارات تحقق أعلى عائد

لا يستفيد كل مكون في المركبة من ألياف الكربون بالتساوي. القطع ذات العائد الأعلى تشترك في ثلاث خصائص: أنها بعيدة عن مركز الثقل، أو كتلة غير معلّقة، أو كتلة دوّارة. كلما كان المكون أبعد عن الخط المركزي للمركبة، زاد تأثيره على التحكم وكبرت فائدة الحمولة أو المدى عند تخفيفه.

• العجلات: أقوى استثمار فردي. عجلة ألياف الكربون أخف بنسبة 35-45 بالمئة من عجلة الألمنيوم المكافئة، ولأن العجلات كتلة غير معلّقة ودوّارة معاً، فإن الفائدة الفعلية تعادل 2-3 أضعاف التوفير الثابت في الوزن. بعض عجلات OEM توفر 3-4 كجم لكل زاوية.
• غطاء المحرك وألواح الهيكل: غطاء ألياف الكربون يوفر 40-60 بالمئة من وزن لوح الصلب مع ميزة مرئية. الألواح الهيكلية مثل الأبواب الداخلية يمكن أن تستخدم ألياف الكربون لدمج عدة قطاعات معدنية في قطعة مقولبة واحدة.
• مكونات هيكل البطارية: الأغطية المركبة وهياكل الصدم حول حزمة البطارية تحمي الحزمة مع توفير 30-50 بالمئة مقارنة بالصلب، ما يزيد المدى مباشرة بتقليل الكتلة التي يجب أن تحركها الحزمة.
• عمود الإدارة: عمود ألياف الكربون يزن نحو نصف وزن عمود الصلب، مما يقلل القصور الذاتي الدوراني وفقدان نظام الدفع.
• هياكل المقاعد: هياكل المقاعد المركبة توفر 8-12 كجم لكل زوج مقاعد وتخفض مركز الثقل.
• الشاسيه وأذرع التعليق: أذرع CFRP وعناصر الإطار الفرعي تقلل الكتلة غير المعلقة، محسّنة نعومة الركوب وتماس الإطار.

بالنسبة للمشغلين التجاريين وأصحاب الأساطيل، ينطبق المبدأ نفسه على الحمولة: هيكل ألياف الكربون على شاحنة توصيل يستعيد الوزن للبضائع، وعلى مدى عمر خدمة 10 سنوات تكون الحمولة المستعادة دخلاً. هذا هو حجة الحمولة، وليس تسويق الأداء، الذي قاد قطع ألياف الكربون للسيارات إلى المركبات التجارية وهياكل الحافلات.

مسارات تصنيع ألياف الكربون للسيارات

اقتصاديات إنتاج السيارات مختلفة عن الطيران. الطيران يقبل دورات طويلة ومحتوى عمالة مرتفعاً لأن القطع معقدة ومنخفضة الحجم؛ السيارات تتطلب دورات تُقاس بالدقائق وجودة قابلة للتكرار بآلاف القطع سنوياً. ثلاثة مسارات تهيمن:

العملية	زمن الدورة	محتوى الألياف	القطع النموذجية	النطاق الأمثل للإنتاج السنوي
القولبة بالضغط (بريبرغ أو مركب صفائحي)	5-20 دقيقة	40-60%	أغطية المحرك، ألواح السقف، هياكل المقاعد	10-100 ألف قطعة
قولبة نقل الراتنج عالي الضغط (HP-RTM)	3-10 دقائق	45-60%	ألواح هيكلية، هياكل صدم	20-200 ألف قطعة
ختم اللدائن الحرارية (CFRTP)	1-3 دقائق	40-55%	الأرضيات، الأقواس، دروع القاع	100 ألف-1 مليون قطعة

أصبحت أنظمة اللدائن الحرارية جذابة بشكل متزايد لأنها تقدم قطعاً قابلة للحام وإعادة التشكيل بدورات قريبة من ختم المعدن، وتلغي سلسلة التخزين البارد التي يتطلبها البريبرغ الحراري التصلد. لأعلى الأحجام، تجمع المفاهيم الهجينة بين هيكل صلب أو ألمنيوم مع تقوية ألياف الكربون فقط حيث تكون فائدة الصلابة أو الوزن أكبر، مما يخفض التكلفة مع الحفاظ على معظم الفائدة.

قرار تكلفة الكيلوغرام المخفَّض

الطريقة الصادقة لتقييم قطع ألياف الكربون للسيارات هي تكلفة الكيلوغرام المخفَّض، وليس سعر المادة. قد يكلف غطاء ألياف الكربون 400-800 دولار مقابل 100-150 دولاراً للصلب، لكنه يوفر 8-12 كجم، مما يعطي تكلفة تبلغ نحو 40-70 دولاراً لكل كيلوغرام مخفَّض. قارن ذلك بقيمة التوفير في مركبة كهربائية: عند مدى 500 كم وتكلفة بطارية نحو 120 دولاراً لكل كيلوواط ساعي، تبلغ قيمة إزالة كيلوغرام واحد من جانب البطارية نحو 15-30 دولاراً حسب كفاءة الحزمة، وتضيف فوائد المدى والأداء قيمة فوق ذلك. للسيارات الفاخرة، القيمة التسويقية والعلامة التجارية لألياف الكربون المرئية عامل إضافي يغير الحساب كلياً.

إطار القرار الذي يستخدمه OEM وموردو المستوى الأول مباشر: ادرج المكونات المرشحة، واحسب التوفير القابل للتحقيق في الوزن، واقسم التكلفة الإضافية على التوفير، ورتب النتائج. المكونات الأقل من 50 دولاراً لكل كيلوغرام مخفَّض مع قيمة بطارية أعلى من 20 دولاراً لكل كيلوغرام غالباً تبرر التبني على نطاق واسع، بينما المكونات الأعلى من 100 دولار لكل كيلوغرام مخفَّض تقتصر عادة على برامج الفاخرة أو السباقات. مع انخفاض أسعار ألياف الكربون ونضج مسارات التصنيع عالية الحجم، تتحرك نقطة التقاطع بثبات نحو الإنتاج الرئيسي.

الأسئلة الشائعة

كم يوفّر جزء ألياف الكربون في السيارات من الوزن مقارنة بالصلب أو الألمنيوم؟

بالنسبة لقطعة متساوية الصلابة، توفر ألياف الكربون عادة 60-70 بالمئة من وزن مكون الصلب و30-50 بالمئة من وزن مكون الألمنيوم، حسب حالة الحمل واتجاه الألياف. عملياً، توفر أغطية المحرك 40-60 بالمئة، والعجلات 35-45 بالمئة، وأعمدة الإدارة نحو 50 بالمئة مقارنة بالصلب. الرقم الدقيق يعتمد على ما إذا كانت القطعة تقودها القوة أو الصلابة، لأن ميزة ألياف الكربون على الصلب أكبر في القوة لكل وحدة وزن منها في الصلابة الخام.

هل قطع ألياف الكربون للسيارات قوية بما يكفي للتطبيقات الهيكلية؟

نعم. قطع CFRP المستخدمة في هياكل الصدم مصممة لامتصاص الطاقة عبر السحق التدريجي، وتظهر مركبات ألياف الكربون امتصاصاً نوعياً للطاقة أعلى بمرتين إلى ثلاث مرات من الصلب في كثير من تكوينات الصدم. تخضع القطع الهيكلية لنفس أنظمة اختبارات الصدم والإجهاد مثل القطع المعدنية، بما فيها متطلبات ECE وFMVSS. قواعد التصميم تختلف عن الصلب لأن فشل المركبات هش لا مطيل، لذلك يصمم المهندسون مناطق السحق والوصلات خصيصاً لسلوك المركبات بدلاً من افتراض تشوه شبيه بالمعدن.

لماذا لا تُستخدم ألياف الكربون في كل سيارة إذا كانت توفر هذا القدر من الوزن؟

العائق هو التكلفة ومعدل الإنتاج. قطع ألياف الكربون للسيارات أغلى لكل قطعة من مكافئات الصلب أو الألمنيوم، والعمليات عالية الحجم التي قد تجعلها ميسورة عند 200 ألف مركبة سنوياً لا تزال ناضجة. تعتمد الاقتصاديات أيضاً على قيمة توفير الوزن، وهي الأعلى للمركبات الكهربائية ذات البطاريات الكبيرة والسيارات الفاخرة. لسوق الكتلة، تحقق التصاميم الهجينة التي تستخدم ألياف الكربون فقط في المواضع الأعلى قيمة مع الألمنيوم للباقي معظم الفائدة بجزء بسيط من التكلفة.

الخاتمة

تحوّل قطع ألياف الكربون للسيارات تخفيض الوزن مباشرة إلى مدى وأداء وحمولة للمركبة الكهربائية، ويضاعف تأثير تحلل الكتلة الفائدة عبر المركبة كلها. أقوى الاستثمارات هي العجلات وألواح الهيكل وهياكل حزمة البطارية ومكونات الدفع الدوّارة، بينما إطار القرار الذي يحكم التبني هو تكلفة الكيلوغرام المخفَّض مقابل قيمة البطارية والأداء لذلك التوفير. مع نضوج معالجة اللدائن الحرارية وقولبة نقل الراتنج عالية الحجم، تنتقل قطع CFRP للسيارات من الفاخرة والسباقات إلى الإنتاج الرئيسي.
