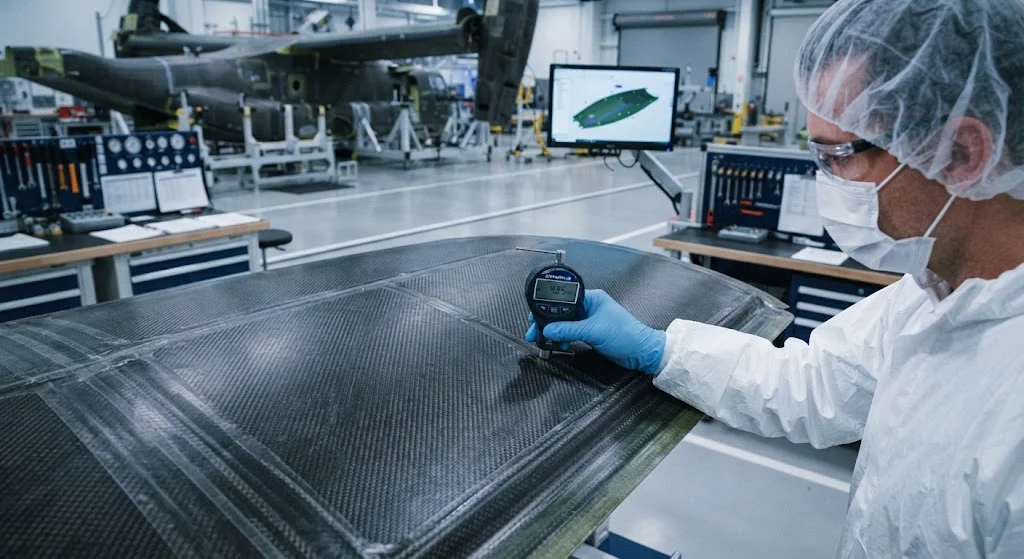

Выбор препрега T1100/3960 для FLRAA: квалификация композитного фюзеляжа V-280

Введение

Выбор системы препрега Toray T1100/3960 для программы Future Long-Range Assault Aircraft (FLRAA) армии США представляет собой значительное подтверждение высокопроизводительных углеволоконных композитов в конструкциях вертолетов нового поколения. Тилтротер V-280 Valor, разработанный Bell, требует фюзеляж, сочетающий экстремальные конструкционные характеристики с ограничениями по весу, essential для вертикального взлета. Материальная система T1100/3960 — с промежуточным модулем углеволокна и упрочненной эпоксидной матрицей — обеспечивает сочетание устойчивости к повреждениям, усталостной прочности и удельной прочности, необходимых военным вертолетам.

В статье анализируются технические свойства, определившие выбор T1100/3960, рассматриваются испытания на квалификацию и более широкое влияние на поставщиков углеволокна аэрокосмического класса, стремящихся обслуживать программы оборонных закупок.

Свойства материала, определившие выбор

Система препрега T1100/3960 сочетает углеволокно промежуточного модуля Toray T1100S с упрочненной эпоксидной матрицей 3960. Эта комбинация обеспечивает свойства, оптимизированные для первичных конструкций фюзеляжа:

Свойство	T1100/3960	T800/3900 (предыдущее поколение)	T700/2510 (стандарт)
Прочность на растяжение (0°)	3 020 МПа	2 900 МПа	2 550 МПа
Модуль упругости при растяжении (0°)	162 ГПа	154 ГПа	135 ГПа
Прочность при сжатии (0°)	1 580 МПа	1 500 МПа	1 200 МПа
Прочность при сжатии после удара (CAI) (6,7 Дж/мм)	275 МПа	260 МПа	195 МПа
Температура стеклования	185°C	180°C	155°C
Прочность на растяжение с отверстием (OHT)	415 МПа	390 МПа	320 МПа
Прочность при сжатии с отверстием (OHC)	265 МПа	250 МПа	210 МПа
Межслойная вязкость разрушения, режим I (Дж/м²)	2 200	1 900	1 400
Усталостная прочность при 60% UTS (циклы до разрушения)	500 000+	400 000	250 000

Ключевые преимущества для FLRAA — это сочетание высокой удельной прочности (на 35% выше, чем у T700 при аналогичном весе), исключительной устойчивости к повреждениям, подтвержденной значением CAI 275 МПа, и повышенной температуры стеклования, обеспечивающей тепловой режим полета на высоких скоростях. Матрица 3960 специально обеспечивает улучшенное упрочнение за счет контролируемого распределения резиновых частиц, обеспечивая сопротивление ударам без ухудшения характеристик во влажной среде.

Программа испытаний на квалификацию

Квалификация системы T1100/3960 для FLRAA выполняется в соответствии со строгим каркасом MIL-HDBK-17 (CMH-17), адаптированным для условий нагружения, специфичных для тилтротеров:

Подход «кубиков»: Испытания прогрессируют от свойств образцов через элементные испытания к субкомпонентам и демонстрации полноразмерной конструкции. Квалификация FLRAA включает приблизительно 45 000 образцов в различных условиях окружающей среды.
Воздействие окружающей среды: Кондиционирование во влажной горячей среде при 71°C/85% влажности в течение 2 000 часов с последующими испытаниями как в кондиционированном, так и в нормальном состоянии. Профиль миссии тилтротера включает пустынную эксплуатацию, требующую экстремальных температурных циклов.
Оценка устойчивости к повреждениям: Испытания на едва видимое ударное повреждение (BVID) при проектной предельной нагрузке с проверкой остаточной прочности после ударных воздействий, представляющих эксплуатационные опасности. Значение CAI 275 МПа T1100/3960 обеспечивает запас относительно минимального порога 240 МПа.
Усталость и долговечность: Испытания на спектральную нагрузку, представляющую 40-летний срок службы с 30 000 часов налета, включая нагрузочные спектры роторного узла тилтротера и случаи нагружения при переходном полете.
Характеристика болтовых соединений: Масштабные испытания типов крепежа, краевых расстояний и конфигураций соединений при совмещенных нагрузках растяжения, сдвига и смятия, релевантных сборке фюзеляжа.

Специфические для FLRAA проектные соображения

Тилтротер V-280 Valor предъявляет уникальные конструктивные требования, благоприятствующие системе материалов T1100/3960:

Нагрузки конвертации: Механизм тилтротера генерирует сложные组合ные нагрузки при переходе между режимами вертолета и самолета. Уравновешенная архитектура волокон ламинатов T1100/3960 обеспечивает стабильные характеристики в различных направлениях нагружения.
Зона роторного узла: Высокие циклические нагрузки в зоне крепления роторного узла требуют исключительной усталостной прочности. Усталостная прочность T1100/3960 более 500 000 циклов при 60% UTS обеспечивает необходимый запас долговечности для этой критической зоны.
Требования к живучести: Военные вертолеты должны сохранять конструктивную целостность после баллистических ударов. Упрочненная матрица 3960 и высокая прочность волокна T1100 обеспечивают контролируемое распространение повреждений и остаточную прочность, соответствующие требованиям военных стандартов по баллистической стойкости.
Оптимизация веса: Тилтротеры имеют строгие весовые ограничения из-за требований двухрежимного полета. Экономия веса 15-20% композитов T1100/3960 по сравнению с алюминиевыми сплавами напрямую转化增加的航程, полезной нагрузки или топливной емкости.

Влияние на цепочку поставок

Выбор T1100/3960 для FLRAA оказывает более широкое влияние на цепочку поставок углеволокна в аэрокосмической отрасли:

Масштабирование производства: Темпы производства FLRAA на пике 50-75 самолетов в год потребуют 200-300 тонн препрега ежегодно, что представляет собой значительный объем для инвестиций в производство волокна T1100.
Барьеры квалификации: Многолетний процесс квалификации создает высокие барьеры для замены альтернативными материалами, закрепляя T1100/3960 в производственном цикле FLRAA по крайней мере до 2040-х годов.
Передача технологий: Данные военной квалификации и опыт производства T1100/3960 могут повлиять на выбор материалов в коммерческой аэрокосмической отрасли, особенно для первичных конструкций вертолетов и бизнес-джетов.
Ценообразование: Объемы оборонных закупок обеспечивают стабильный спрос, поддерживающий инвестиции в производство T1100, но могут создавать ограничения распределения для коммерческих клиентов в периоды пика оборонного производства.

Часто задаваемые вопросы

Почему был выбран T1100/3960 вместо более новых волокон промежуточного модуля, таких как T1110 или T1200?

График квалификации FLRAA и управление рисками благоприятствовали T1100/3960, поскольку он использует зрелое производство волокна T1100 с обширными данными квалификации из коммерческих аэрокосмических программ (Boeing 787, Airbus A350). Хотя T1110 и T1200 обеспечивают инкрементальные улучшения удельного модуля и прочности, им не хватает объема производства и истории квалификации, необходимых для оборонной программы с амбициозными графиками поставок. Система матрицы 3960 также имеет наиболее обширную базу данных по кондиционированию в окружающей среде для военных применений, что сокращает объем испытаний на квалификацию и риск по срокам.

Как квалификация T1100/3960 влияет на доступность для коммерческих аэрокосмических клиентов?

Производственные мощности Toray для T1100 расширяются для удовлетворения как объемов обороны FLRAA, так и растущего спроса коммерческой аэрокосмической отрасли. Волокно производится на нескольких предприятиях, а распределение для обороны управляется через выделенные резервные мощности. Коммерческие клиенты могут испытывать увеличение сроков поставки в периоды пика производства FLRAA, но не столкнутся с прекращением поставок. Инвестиции в военную квалификацию также укрепляют коммерческий бизнес-кейс, валидируя производственные процессы и системы качества в масштабе.

Какие конкретные сертификации должен получить поставщик углеволокна для обслуживания оборонных программ класса FLRAA?

Поставщики должны поддерживать сертификацию менеджмента качества AS9100, аккредитацию NADCAP для особых процессов (для обработки поверхности и переработки), регистрацию ITAR для материалов, связанных с обороной, и допуски к защите информации объектов при необходимости. Материалы должны быть прослеживаемы до сертифицированных партий производства волокна с полной документацией свойств в соответствии с требованиями CMH-17. Сертификаты экологического и охраны труда (ISO 14001, ISO 45001) все чаще ожидаются головными подрядчиками в качестве части требований к устойчивым закупкам.

Заключение

Выбор препрега T1100/3960 для фюзеляжа FLRAA V-280 Valor подтверждает позицию этой системы материалов в качестве текущего эталона для первичных конструкций военных вертолетов. Сочетание прочности на растяжение 3 020 МПа, устойчивости к повреждениям CAI 275 МПа, температуры стеклования 185°C и усталостной прочности более 500 000 циклов обеспечивает полный набор характеристик, необходимых тилтротерам. Для поставщиков углеволокна и инженеров-материаловедов FLRAA представляет как значительную рыночную возможность, так и референтную программу, которая будет влиять на выбор материалов для военных и коммерческих аэрокосмических применений до 2040-х годов.

Для инженеров, оценивающих системы препрегов для требовательных аэрокосмических применений, понимание набора свойств и подхода к квалификации T1100/3960 предоставляет ценную эталонную информацию. Изучите наш ассортимент углеволоконных препрегов и волокон промежуточного модуля, или свяжитесь с нашей инженерной командой, чтобы обсудить спецификации материалов для вашей аэрокосмической программы.
