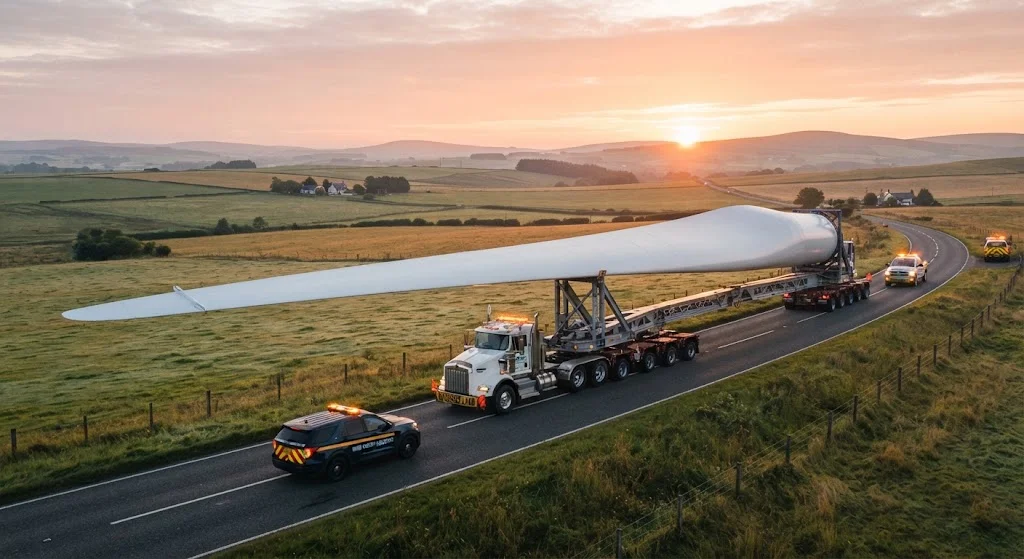

Логистика ветряных лопастей: транспортировка компонентов длиной более 100 м

Введение

Современные ветряные лопасти значительно увеличились в длине за последнее десятилетие, при этом современные морские конструкции достигают 107–120 м, а проекты следующего поколения предполагают лопасти длиной более 150 м. Этот экспоненциальный рост размеров лопастей создал беспрецедентные логистические проблемы, превратив когда-то рутинную транспортную задачу в одно из самых сложных инженерных и планировочных мероприятий в секторе возобновляемой энергетики. Транспортировка одной лопасти длиной 100 м требует специализированных многоосевых транспортных средств, детальных обследований маршрутов, временной модификации инфраструктуры и координации с множеством регулирующих органов — при стоимости до 200 000–500 000 долларов за каждый рейс.

Логистическая задача выходит за рамки простой перевозки. Геометрия лопасти — тонкая, гибкая и аэродинамически профилированная — создает риски при обращении, принципиально отличающиеся от транспортировки жестких конструктивных элементов. Ветровые нагрузки при перевозке, дорожный просвет под препятствиями, радиусы поворотов на перекрестках и ограничения по массе мостов накладывают ограничения, сужающие варианты маршрутов и требующие инновационных инженерных решений. В статье рассматриваются специализированное оборудование, методология планирования маршрутов и стратегии установки, обеспечивающие безопасную и экономически целесообразную транспортировку ультра-крупных ветряных лопастей.

Специализированные транспортные средства

Транспортировка лопастей длиной более 80 м требует специализированных транспортных средств, решающих три основные задачи: поддержку длины лопасти, управление гибкостью и навигацию в стесненных дорожных условиях:

• Телескопические прицепы: Многоосевые телескопические прицепы (обычно 60–120 осевых линий) распределяют вес лопасти по максимальной площади дорожного покрытия и обеспечивают регулируемую длину для различных размеров лопастей. Эти прицепы оснащены гидравлическим управлением на нескольких осевых линиях, что позволяет проходить крутые повороты, недоступные для транспортных средств фиксированной длины. Стоимость: 2–5 млн долларов за комплект.
• Адаптеры для подъема лопастей: Гидравлические устройства подъема лопастей монтируются на передней части прицепа и поднимают кончик лопасти на 10–20 м выше дорожного покрытия для преодоления препятствий (линии электропередач, здания, деревья) без временной модификации инфраструктуры. Эти системы добавляют 50 000–100 000 долларов к каждой перевозке, но устраняют недели подготовки маршрута.
• Самоходные модульные транспортеры (SPMT): Для сверхдлинных лопастей (более 100 м) платформы SPMT обеспечивают независимое управление на каждой осевой линии, что позволяет добиться миллиметровой точности при установке. Эти 40–60-колесные агрегаты стоят 1–3 млн долларов, но необходимы для финальных операций позиционирования, когда лопасть необходимо провести через загруженные портовые зоны или установить на возвышенную позицию гондолы.

Тип транспорта	Макс. длина лопасти	Осевые линии	Типовая стоимость	Ключевое преимущество
Телескопический прицеп	80–100 м	40–80	2–4 млн $	Экономически целесообразен для стандартных негабаритных грузов
Адаптер подъема	100–120 м	60–100	3–5 млн $	Преодоление препятствий без модификации инфраструктуры
Платформа SPMT	более 120 м	60–120	1–3 млн $ (аренда)	Независимое управление для точного позиционирования
Комбинированная система	более 150 м	100–150	5–8 млн $	Максимальная гибкость для экстремальной логистики

Планирование маршрутов и оценка инфраструктуры

Планирование маршрутов для транспортировки лопастей длиной более 100 м включает всесторонний анализ каждого километра между производственным объектом и местом установки. Процесс планирования охватывает несколько категорий ограничений:

• Горизонтальный просвет: Нависание лопасти при поворотах требует бокового просвета 8–15 м за пределами обычной ширины дороги. Перекрестки, круговые развороты и дорожная инфраструктура (знаки, барьеры, освещение) оцениваются на предмет временного демонтажа или модификации. Системы GPS-управления рулем прицепа могут снизить необходимый просвет на 20–30% за счет точного контроля траектории лопасти.
• Вертикальный просвет: Стандартные дорожные мосты (просвет 4,5–5,0 ком) требуют либо временного опускания лопасти на подъемнике, либо модификации моста. Пересечения с линиями электропередач (обычно высота 6–12 м) часто требуют временного отключения и подъема электросетевыми компаниями — процесс, добавляющий 10 000–50 000 долларов за каждое пересечение и 4–8 часов координации.
• Ограничения нагрузки на дорожное покрытие: Мостовые проезды и дорожное покрытие имеют ограничения по нагрузке на ось (обычно 10–12 тонн на ось в Европе, 8–10 тонн в развивающихся странах). Транспортные средства распределяют нагрузку на 40–120 осей для соблюдения нормативов, но для старой инфраструктуры может потребоваться структурная оценка мостов.
• Временные окна движения: Большинство юрисдикций ограничивают движение негабаритных грузов ночными часами (22:00–05:00) для минимизации нарушения транспортного потока. Это требует освещения маршрута, полицейского сопровождения и заблаговременного уведомления населения — добавляя 5 000–15 000 долларов к стоимости каждого рейса.

Операции по обращению с лопастями и погрузке

Погрузка лопастей длиной более 100 м с производственных объектов или портовых складов на транспортные средства требует точной инженерии и специализированного оборудования:

• Мостовые краны: Производственные объекты используют мостовые краны грузоподъемностью 50–100 тонн с индивидуальными приспособлениями для захвата лопастей, распределяющими зажимное усилие по корневой секции. Подъемные операции требуют ограничения скорости ветра ниже 8–10 м/с для предотвращения неконтролируемого раскачивания. Процесс погрузки обычно занимает 2–4 часа, включая крепление приспособлений, подъем, позиционирование прицепа и закрепление.
• Наклонная погрузка: Для портовых операций, где мостовые краны недоступны, наклонные системы с помощью гидравлических рам поднимают лопасть из горизонтального положения под углом 30–45°, позволяя транспортному прицепу заехать под нее. Этот метод требует свободной площадки 150 × 25 м и ограничен лопастями длиной менее 100 м из-за структурных нагрузок при наклоне.
• Перевозка корнем вперед: Большинство операций по транспортировке лопастей размещают корень (тяжелый конец) по направлению к передней части транспортного средства, а кончик выступает сзади. Эта конфигурация обеспечивает лучшее распределение веса и позволяет кончику лопасти перекрывать дорожные препятствия при поворотах.

Регуляторные и разрешительные требования

Операции по транспортировке лопастей требуют координации с множеством регулирующих органов и соблюдения различных национальных и региональных стандартов:

• Разрешения на перевозку: Разрешения на негабаритные грузы (требуются для любого груза, превышающего 3,0 м по ширине, 4,5 м по высоте или 20 м по длине) необходимо получать в дорожных органах по всему маршруту. Условия разрешений определяют окна движения, требования к сопровождению и ограничения скорости. Стоимость разрешений: 500–5 000 долларов за рейс в зависимости от юрисдикции и размеров груза.
• Полицейское и сопровождение: Грузы шириной более 3,5 м или длиной более 30 м обычно требуют полицейского сопровождения (1–2 автомобиля) и lead-vehciles (1–2 автомобиля) для предупреждения других участников дорожного движения. Стоимость сопровождения: полицейский автомобиль — 1 000–3 000 долларов за рейс, lead-vehicle — 500–1 500 долларов за рейс.
• Временная модификация инфраструктуры: Модификация маршрута (временный демонтаж дорожных знаков, подъем линий электропередач, перемещение светофоров) требует разрешений от нескольких организаций (дорожных служб, коммунальных служб, муниципалитетов). Сроки получения разрешений для сложных маршрутов могут составлять 3–6 месяцев.
• Страховые требования: Операции по транспортировке лопастей обычно требуют страхование ответственности на сумму 5–20 млн долларов и страхование груза на 1–5 млн долларов. Общая стоимость страхования: 10 000–30 000 долларов на каждую операцию.

Анализ и оптимизация затрат

Общая стоимость транспортировки одной лопасти длиной 100 м составляет от 200 000 до 500 000 долларов, при этом структура затрат варьируется в зависимости от расстояния, сложности маршрута и региональных ставок труда:

Статья расходов	Короткий маршрут (<50 км)	Средний маршрут (50–200 км)	Длинный маршрут (>200 км)
Аренда транспорта	15 000–25 000 $	25 000–40 000 $	40 000–60 000 $
Сопровождение	3 000–5 000 $	5 000–12 000 $	12 000–25 000 $
Подготовка маршрута	5 000–15 000 $	15 000–50 000 $	50 000–150 000 $
Разрешения и страхование	5 000–10 000 $	10 000–20 000 $	20 000–40 000 $
Труд и операции	10 000–20 000 $	20 000–40 000 $	40 000–80 000 $
Итого за лопасть	38 000–75 000 $	75 000–162 000 $	162 000–355 000 $

Стратегии оптимизации затрат включают: группировку нескольких перевозок по одному маршруту (снижение стоимости разрешений и сопровождения на 30–40%), оптимизацию расположения производственных объектов (совместное размещение с портовыми объектами сокращает расстояние перевозки), стандартизацию маршрутов между проектами (повторное использование утвержденных маршрутов сокращает сроки получения разрешений).

Перспективные тенденции и технологии

Отрасль логистики лопастей адаптируется к постоянно увеличивающимся размерам благодаря нескольким инновациям:

• Сегментация лопастей: Некоторые производители разрабатывают лопасти, разделяющиеся на 2–3 сегмента для транспортировки со сборкой на месте с помощью структурного клеевого соединения или механического крепежа. Этот подход сокращает длину перевозки на 40–60%, но увеличивает стоимость полевой сборки (50 000–100 000 долларов за лопасть).
• Вертикальные транспортные системы: Для морских установок вертикальный подъем лопастей непосредственно с транспортного судна до позиции гондолы полностью устраняет ограничения дорожной транспортировки. Этот метод требует специализированных установочных судов (ставка 200 000–500 000 долларов в день), но устраняет все ограничения инфраструктуры.
• Цифровое планирование маршрутов: ПО для оптимизации маршрутов на основе ИИ анализирует спутниковые снимки, данные GIS и базы данных инфраструктуры для автоматического определения оптимальных маршрутов. Эти системы сокращают время планирования с недель до дней.

Заключение

Транспортировка ветряных лопастей длиной более 100 м представляет собой одну из наиболее сложных логистических задач в секторе возобновляемой энергетики, требующую специализированного оборудования, детального планирования и координации множества ведомств. По мере роста размеров лопастей отрасль логистики должна постоянно инновировать для обеспечения безопасных и экономически эффективных возможностей транспортировки. Для разработчиков ветроэнергетических проектов понимание логистических ограничений на ранних стадиях планирования — включая расположение производственных объектов, портовую инфраструктуру и возможности дорожных маршрутов — необходимо для точной оценки стоимости проекта.
