Логистика лопастей длиной более 100 метров: транспортные коридоры, установочные суда и модернизация портов

Введение

Лопасть ветротурбины — самый неудобный объект в современной промышленной логистике. Она длинная, полая, хрупкая на изгиб и растёт без остановки: крупнейшие лопасти в коммерческой эксплуатации теперь превышают 107 метров, и каждое поколение турбин с тех пор требует от цепочки поставок работы с чем-то более длинным, чем всё, с чем она работала раньше. Лопасть нельзя сложить, штабелировать или поместить в контейнер. Она перемещается, по сути, как одна непрерывная консольная балка, и каждый элемент пути — грузовик и прицеп, круговая развязка, мост, портовый причал, кран, палуба судна — был спроектирован, когда лопасти были короче.

Именно поэтому логистика лопастей перешла из операционного примечания в дисциплину стратегического планирования. Где можно построить завод лопастей, какие порты могут его обслуживать и какие установочные суда могут принять его продукцию — решения, принимаемые за годы до укладки первой лопасти, и они определяют, осуществим ли проект вообще. В этой статье мы проходим по цепочке от цеха до морской установки, показываем, где порог в 100 метров меняет правила, и объясняем модернизацию портов и судов, перекраивающую географию ветроэнергетики.

Наземный коридор: где лопасть встречается с дорогой

Путь начинается на дороге, и именно дорога превращает порог в 100 метров в задачу планирования исключительной сложности. Лопасть длиной 107 метров на своей транспортной раме — это груз, далеко выходящий за пределы прицепа, требующий поворотных тележек, которые разворачивают лопасть для прохождения поворотов, обследования коридора, картографирующие каждую круговую развязку, мост, портальную конструкцию и линию электропередачи вдоль маршрута, а также специальных разрешений на региональном и национальном уровнях. Ограничения скорости снижаются, сопровождение конвоя становится обязательным, а в крайних случаях лопасть перевозится в вертикальном положении над кабиной собственного тягача, чтобы пройти препятствия, которые горизонтальный груз преодолеть не может.

Практический предел наземного транспорта официально не зафиксирован, но он реален: каждый дополнительный метр длины лопасти убирает варианты маршрута и удлиняет время поездки, а маршрут, работавший для лопасти длиной 80 метров, может быть физически непроходим для 110-метровой. Там, где сократить наземный участок невозможно, решением становится сокращение времени лопасти на земле — заводы размещаются в пределах досягаемости глубоководных портов, а погрузочные пирсы строятся так, чтобы лопасти проходили от завода к судну с минимально возможным дорожным плечом.

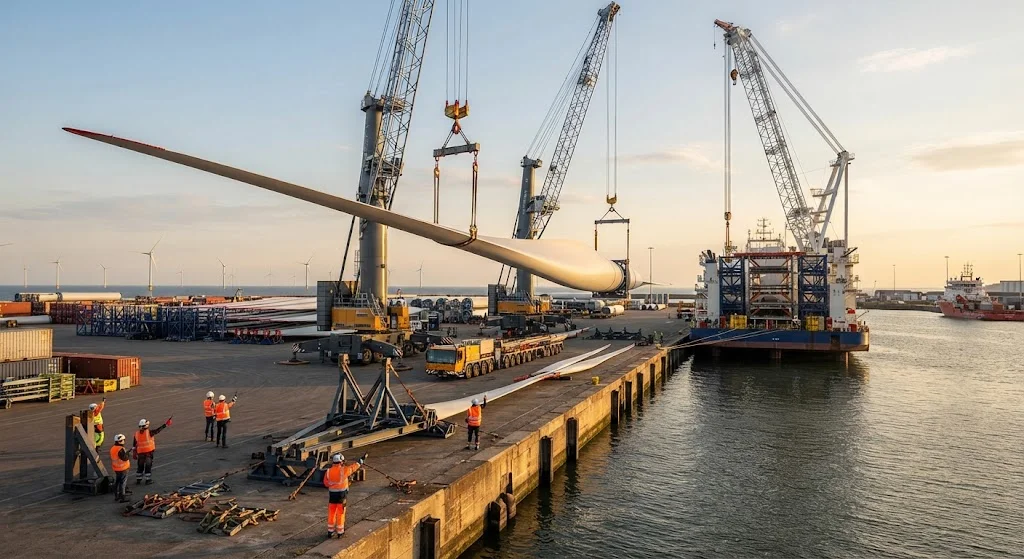

Портовая мощность: прочность причала, вылет крана и складирование

В порту для прохождения лопасти длиной более 100 метров одновременно должны быть три ресурса. Причал должен выдерживать экстремальные сосредоточенные нагрузки от ложементов лопастей и тяжёлых транспортеров, которые их несут. Кран должен доставать через палубу судна и через собственную длину лопасти на высоте подъёма — задача вылета, которая благоприятствует мобильным портовым кранам и тяжеловесным судам с собственными кранами. И терминал нуждается в площадке хранения лопастей, достаточно большой для длительного складирования и промежуточного хранения, потому что партии крупных лопастей формируются в количествах, которые один заход судна может погрузить и выгрузить.

В таблице ниже показано, как логистическая цепочка сжимается по мере роста лопастей:

Длина лопасти	Основное наземное ограничение	Основное портовое ограничение	Способ установки
До 80 м	Стандартные коридоры негабаритных грузов; частичное укрепление маршрутов	Обычный причал и мобильный кран	Крановые суда и стандартный флот самоподъёмных судов
80-100 м	Обследование коридоров; перевозка с поворотом лопасти; разрешительные режимы	Усиление причалов; крупные мобильные портовые краны	Современные краны; планирование зазоров
100-107 м	Жёсткие ограничения маршрута; сопровождение конвоя; расстояние завод-порт решающее	Возможности тяжелых грузов; специальные площадки хранения лопастей	Самоподъёмные суда нового поколения с большой грузоподъёмностью крана
Более 110 м	Мультимодальная или морская логистика; рассматриваются сегментные варианты	Специализированные погрузочные пирсы; глубоководный доступ	Суда сверхбольшого класса; в некоторых случаях плавучий монтаж

Порты, работающие с самыми крупными лопастями, фактически инвестируют в нишу: глубоководный доступ, усиленные причалы, крупные мобильные портовые краны и широкие площадки хранения — дорогие, неперемещаемые активы, которые концентрируют эту торговлю в небольшом числе специализированных терминалов.

Установочные суда: морское узкое место

В море лопасть нужно поднять с палубы судна и прикрутить к гондоле на высоте ступицы, которая теперь превышает 150 метров, при этом лопасть проходит управляемую дугу на ветре, который не сотрудничает. Инструменты для этой работы — самоподъёмные суда с тяжеловесными кранами, и грузоподъёмность и вылет крана на высоте — связывающие ограничения. Лопасть длиной 107 метров весит 50-60 тонн и более, требует существенной высоты подъёма свыше 150 метров и должна обрабатываться краном, кривая которого на таком вылете заслуживает доверия, — именно поэтому новейшие морские установочные суда специфицируются вокруг кранов грузоподъёмностью от 1500 до 3000 тонн и высот подъёма, которые ранний флот обеспечить не может.

Рынок судов — самое жёсткое узкое место во всей цепочке. Самоподъёмные установочные суда дороги, строятся годами и бронируются на годы вперёд; в текущем цикле загрузка резко выросла, поскольку проекты выстраиваются в очередь за немногими судами, способными работать с самыми крупными машинами. Для завода лопастей или разработчика проекта доступность судна — не деталь закупок, а стратегический факт: проект, чьи лопасти не может установить доступное судно, — это проект без графика, а порты, не способные принять выбранный класс судов, — это порты, которые вообще не могут обслужить проект.

Размещение завода и сегментный вариант

Поскольку наземное плечо наименее снисходительно, самое важное логистическое решение — где находится завод. Прибрежные заводы лопастей с прямым водным доступом могут перемещать лопасти баржей или морем по коротким контролируемым коридорам; внутренние заводы должны амортизировать длинные рискованные автомобильные перевозки за счёт более низких затрат на землю и рабочую силу. Ответ отрасли — концентрировать производство самых крупных лопастей вблизи глубоководных погрузочных сооружений, принимая более высокие заводские затраты в обмен на логистическую определённость в том масштабе, который важнее всего.

Альтернатива, привлекающая всё больше внимания, — модульная лопасть: строительство лопасти длиной более 100 метров из двух или трёх сегментов, скрепляемых болтами на месте установки или вблизи неё. Сегментные лопасти уменьшают проблему транспортировки до сегментов, перемещающихся по обычным коридорам, но добавляют структурный стык, операцию скручивания и выравнивания на месте, а также вес в стыке, которого непрерывная лопасть не несёт. Этот компромисс — живая инженерная дискуссия, и именно логистическое давление самых крупных лопастей делает сегментный вариант достойным цены стыка.

Контрольный список планирования логистики

Для всех, кто планирует завод, порт или проект вокруг лопастей длиной более 100 метров, дисциплина планирования сводится к нескольким жёстким вопросам:

• Провести обследование коридора до выбора площадки: проверьте каждый мост, развязку и воздушную линию между заводом и причалом; одно непроходимое сооружение может дисквалифицировать площадку.
• Проверить причал и вылет крана при проектном весе: подтвердите, что терминал физически может поднять самую крупную лопасть на требуемом радиусе, прежде чем брать обязательства.
• Бронировать установочные суда заранее: слоты судов — позиция с длительным сроком поставки; зафиксируйте наличие до фиксации графика проекта.
• Проектировать под партии: организуйте поставки лопастей так, чтобы каждый заход судна загружал полный комплект, сводя к минимуму заторы на причале и воздействие погоды.
• Держать сегментный запасной вариант в плане: вариант со сборкой сегментов сохраняет гибкость маршрута, если наземные ограничения ужесточатся.

Ответы на эти вопросы, больше чем кривые стоимости лопастей, определяют, можно ли построить проект с лопастями длиной более 100 метров — и где.

Часто задаваемые вопросы

Почему лопасти длиной более 100 метров нельзя перевозить по частям, как другие грузы?

Лопасти — цельные конструкции, спроектированные для восприятия изгибающих нагрузок по всей длине; разрезание их на части для транспортировки потребовало бы структурного стыка, что и добавляют концепции сегментных лопастей. Непрерывные лопасти прочнее, легче и дешевле за метр, поэтому отрасль перевозит их целиком и платит логистическую цену. Сегментные лопасти — растущая альтернатива, но существуют они именно потому, что перевозка цельной лопасти имеет жёсткий физический предел.

Сколько на самом деле стоит логистика лопастей?

Логистика — значительная доля полной стоимости поставленной лопасти, и она растёт с длиной лопасти. Специализированный транспорт, сопровождение, работы на маршруте и модернизация портов — всё масштабируется с требуемыми усилиями; для самых крупных лопастей инвестиции в логистику от завода до порта могут соперничать со стоимостью самого расширения завода. Точные цифры зависят от географии и маршрута, но тенденция неизменна: по мере роста лопастей логистика концентрирует всё большую долю стоимости и риска проекта.

Достаточно ли установочных судов для самых крупных лопастей?

Не с запасом. Флот самоподъёмных судов, способных устанавливать лопасти длиной более 100 метров на большой высоте ступицы, ограничен, новостройка занимает несколько лет, а текущий портфель проектов резко поднял загрузку судов. Получение слота судна для проекта с крупными лопастями теперь должно происходить задолго до начала строительства, и доступность судов всё чаще рассматривается как ограничение уровня проекта наряду с сетью и разрешениями.

Заставит ли порог в 100 метров все будущие заводы лопастей переехать на побережье?

Сильно подтолкнёт, хотя и не абсолютно. Завод с надёжным водным доступом и коротким укреплённым коридором может обслуживать самые крупные лопасти; завод без того и другого фактически ограничен продукцией меньших размеров. Экономика всё ещё допускает исключения там, где экономия на земле и рабочей силе огромна, но для самых крупных лопастей логистическая определённость на уровне порта и коридора стала предварительным условием, а не оптимизацией.

Заключение

Лопасти длиной 107 метров и более превратили логистику из вспомогательной функции в дисциплину стратегического планирования в центре географии ветроэнергетики. Наземные коридоры определяют, где могут разместиться заводы, портовые причалы и краны определяют, какие терминалы могут их обслуживать, а самоподъёмные установочные суда определяют, какие проекты вообще можно строить в море. Каждое звено цепи рассчитывалось на более короткие лопасти, и порог в 100 метров — это место, где эти пределы действуют жёстче всего; ответом отрасли стали прибрежные заводские кластеры, специализированные погрузочные порты и флот судов, специфицированный вокруг всё более крупных кранов. Для всех, кто планирует завод, портовую инвестицию или морской проект, урок прост: начинайте с коридора, причала и судна, потому что лопасть следует туда, куда логистика позволяет ей идти.
