الأنبوب الملفوف بالألياف: الدليل الكامل

مقدمة

الأنبوب الملفوف بالألياف هو أسطوانة مركبة تُصنع بلف خيوط الألياف المستمرة حول مغزل دوّار بزوايا مضبوطة وربطها بالراتنج. تضع العملية الألياف بالضبط حيث تتطلب الحمولة — ألياف حلقية حول المحيط للضغط الداخلي، وألياف حلزونية على طول الأنبوب للانحناء والأحمال المحورية — ولهذا تحقق الأنابيب الملفوفة نسب قوة إلى وزن لا تستطيع الأنابيب المعدنية المخرطة مجاراتها. تصل نسخ ألياف الكربون إلى قوة شد تتراوح بين 2500-3500 ميغاباسكال في اتجاه الألياف بكثافة نحو 1.6 غرام/سم³، مما يجعلها الخيار الافتراضي لأعمدة الإدارة والدعامات وأوعية الضغط وأذرع الطائرات المسيّرة والسلع الرياضية.

يغطي هذا الدليل كيفية تصنيع الأنابيب الملفوفة بالألياف، والألياف والراتنجات المناسبة لكل تطبيق، ونطاقات الخصائص الميكانيكية التي يمكن للمشترين توقعها، ومقارنة مباشرة مع الأنابيب المسحوبة والملفوفة بالصفائح، وفحوصات الجودة التي يجب إجراؤها عند تقييم موردي الأنابيب الملفوفة بالألياف.

كيف تعمل عملية اللف

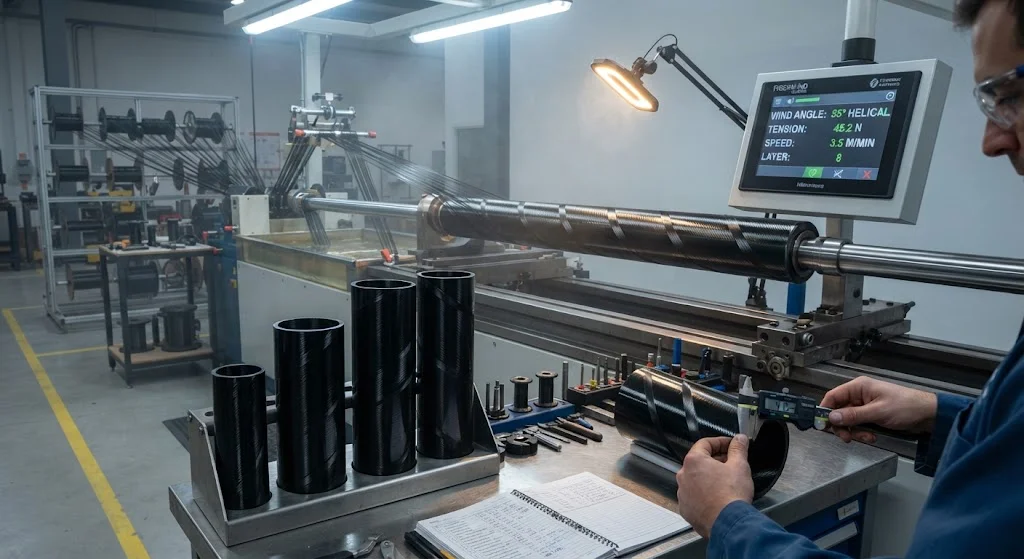

اللف بالألياف عملية آلية للغاية لها ثلاث خصائص محددة: المغزل، ونمط اللف، ونظام الراتنج. تُسحب حزم الألياف المستمرة من البكرات، وتُمر عبر حوض الراتنج، وتُوضع على مغزل دوّار بواسطة عربة متحركة. تحدد زاوية العربة نسبة إلى محور المغزل اتجاه الألياف: الزوايا القريبة من 90° من المحور تخلق تقوية حلقية، بينما الزوايا الأصغر تخلق تقوية حلزونية تحمل الأحمال المحورية والانحناء. بعد اللف، يُعالج الأنبوب — في فرن، أو في درجة حرارة الغرفة، أو في الأوتوكلاف للأجزاء عالية الأداء — ويُستخرج المغزل، تاركاً أنبوباً أجوفاً بسطح داخلي أملس.

الأنماط الثلاثة المهيمنة لللف:

• اللف الحلقي: تُلف الألياف عمودياً تقريباً على محور الأنبوب، مما يزيد قوة الانفجار للضغط الداخلي. يُستخدم لأنابيب الضغط وأسطوانات الغاز.
• اللف الحلزوني: تسير الألياف بزوايا 10-60° من المحور، موازنة بين القوة المحورية والمحيطية. هذا هو المعيار لأعمدة الإدارة والأنابيب الإنشائية.
• اللف القطبي: تمر الألياف فوق طرفي المغزل، منتجة أنبوباً بتركيبات طرفية معززة — شائع لأوعية الضغط حيث يجب أن تحمل الأطراف المقببة الحمولة.

تجمع آلات اللف الحديثة الأنماط في طبقات متعددة المحاور، بحيث يمكن لأنبوب واحد أن يحمل طبقات حلقية للضغط وطبقات حلزونية للانحناء وطبقات طولية للصلابة المحورية في عملية مستمرة واحدة.

خيارات الألياف والراتنج

يحدد اختيار الألياف والراتنج أداء وتكلفة الأنبوب الملفوف بالألياف. يلخص الجدول أدناه الخيارات القياسية:

الألياف	قوة الشد	المعامل	الكثافة	الاستخدام النموذجي
كربون (قياسي، فئة T700)	4900 ميغاباسكال	230 غيغاباسكال	1.80 غرام/سم³	أعمدة الإدارة، الدعامات، أذرع المسيّرات
كربون (عالي المعامل، سلسلة M)	4000-4500 ميغاباسكال	390-440 غيغاباسكال	1.85 غرام/سم³	الهياكل الفضائية، الأعمدة فائقة الصلابة
زجاج E	3400 ميغاباسكال	72 غيغاباسكال	2.55 غرام/سم³	الأنابيب الكيميائية، الأنابيب الصناعية منخفضة التكلفة
أراميد (فئة كيفلار)	3000 ميغاباسكال	112 غيغاباسكال	1.44 غرام/سم³	أنابيب مقاومة للصدمات وعالية التخميد

اختيار الراتنج لا يقل أهمية عن الألياف. الإيبوكسي هو الافتراضي للأنابيب الإنشائية، ويوفر قوة شد 60-80 ميغاباسكال وعمر إجهاد جيداً وخصائص مستقرة حتى 120-180 درجة مئوية. يخفض البوليستر وفينيل الإستر تكلفة الأنابيب الصناعية من الألياف الزجاجية ويحسنان المقاومة الكيميائية. للأنابيب الفضائية عالية الحرارة، تمدد أنظمة إستر السيانيت أو بسماليمايد حدود الخدمة إلى ما بعد 200 درجة مئوية. يُعرَّف أداء الأنبوب الملفوف بالألياف بشكل مشترك بالألياف والراتنج وزوايا اللف — أبداً بمادة واحدة وحدها.

الخصائص الميكانيكية للأنبوب الملفوف بالألياف والمقارنة

النطاقات أدناه واقعية لأنبوب كربون ملفوف بحجم كسري للألياف 60-70%، وتفسر لماذا يهيمن هذا المسار التصنيعي على تطبيقات الأنابيب الإنشائية. يوفر أنبوب كربون قطره 50 ملم وسمك جداره 2 ملم ملفوف بزاوية حلزونية 45° عادة قوة حلقية ومحورية تتراوح بين 400-600 ميغاباسكال بمعامل 60-90 غيغاباسكال في الاتجاهين. للمقارنة، نفس الهندسة في ألومنيوم 6061-T6 تعطي قوة خضوع 310 ميغاباسكال بكثافة 2.7 غرام/سم³ — أنبوب الكربون أخف بنحو 40% لصلابة مكافئة وأقوى عدة مرات في اتجاه الألياف.

الخاصية	كربون ملفوف	كربون مسحوب	كربون ملفوف بالصفائح
التحكم في اتجاه الألياف	كامل، زاوية بزاوية	ثابت على طول المحور	محيطي بشكل رئيسي
القوة الحلقية (الانفجار)	ممتازة	منخفضة	جيدة
القوة المحورية	جيدة (طبقات حلزونية)	ممتازة	منخفضة-متوسطة
سمك الجدار النموذجي	1-25 ملم	1-5 ملم	0.5-3 ملم
قدرة الطول	غير محدودة عملياً	مستمر	محدودة بالمغزل
أفضل تطبيق	الضغط + الإنشاء	عوارض طويلة مستقيمة	أنابيب رقيقة جمالية/رياضية

الأنابيب المسحوبة أرخص للعوارض الطويلة ذات المقطع الثابت لأن العملية مستمرة، لكن أليافها تسير على طول المحور فقط، لذا تكون القوة الحلقية محدودة. الأنابيب الملفوفة بالصفائح اقتصادية للأنابيب الرقيقة الجدارية الجمالية والرياضية، لكن لف القماش يحد من اتجاه الألياف. اللف هو العملية الوحيدة من الثلاث التي يمكنها ضبط الخصائص الحلقية والمحورية بشكل مستقل — والسبب في كونه المعيار لأي شيء يجب أن يحمل الضغط أو عزم الدوران.

تطبيقات الأنابيب الملفوفة بالألياف

تخدم الأنابيب الملفوفة بالألياف الصناعات التي تحتاج قوة عالية بوزن منخفض، غالباً تحت الضغط أو عزم الدوران:

• أعمدة إدارة السيارات: تخفض أعمدة الكربون الملفوفة قصور ناقل الحركة والوزن بنسبة 50-60% مقابل الفولاذ، محسنة التسارع والاقتصاد في الوقود.
• أوعية الضغط وأسطوانات الغاز: يحتوي اللف الحلقي والقطبي الضغط الداخلي بجزء صغير من وزن الفولاذ؛ تستخدم خزانات الهيدروجين من النوع الرابع هذه العملية للهيكل الإنشائي.
• أذرع المسيّرات والروبوتات: مزيج الصلابة والتخميد والوزن الخفيف يحسّن الحمولة ووقت الطيران.
• الدعامات والمشغلات الفضائية: تحمل الأنابيب الحلزونية اللف أحمال الطيران بعمر إجهاد موثق.
• السلع الرياضية: قضبان الصيد وأعمدة السهام وعصي الهوكي وشوك الدراجات تستخدم أنابيب كربون ملفوفة أو هجينة لصلابة ثابتة.
• الأنابيب الكيميائية وأنابيب المياه: تقاوم الأنابيب الملفوفة المقواة بالزجاج التآكل بجزء صغير من تكلفة الفولاذ المقاوم للصدأ.

زاوية اللف وضبط الأداء

زاوية اللف هي أقوى أداة تصميم فردية للأنبوب الملفوف بالألياف لأنها تبادل القوة الحلقية بالقوة المحورية بشكل مستمر. الأنبوب الملفوف بالكامل بزاوية 90° هو الأقوى ضد الضغط الداخلي لكنه ضعيف في الانحناء، بينما الأنبوب الملفوف بزاوية 15° يحمل الأحمال المحورية جيداً لكنه ينفجر تحت ضغط معتدل. تستخدم معظم الأنابيب الإنشائية زاوية متوازنة قدرها 45°، تعادل القوة الحلقية والمحورية وهي الافتراضي العملي لأعمدة الإدارة والدعامات. يضبط المصممون الزاوية على حالة التحميل الفعلية — زوايا أكثر انحداراً للأجزاء التي يهيمن عليها الضغط، وزوايا أقل انحداراً للأجزاء التي يهيمن عليها الانحناء — ويجمعون طبقات بزوايا مختلفة عندما يكون كلا نوعي الحمولة مهماً. هذه القابلية للضبط فريدة لللف وهي السبب الرئيسي لبقائه العملية المختارة للأنابيب التي يجب أن تتحمل مزيج الضغط وعزم الدوران.

فحوصات الجودة عند الشراء

سواء كنت بحاجة لأنبوب مخصص واحد أو كميات إنتاج، تحقق من الأمور التالية لدى موردي الأنابيب الملفوفة بالألياف:

• توثيق نمط اللف: يجب على المورد تحديد زوايا اللف وتسلسل الطبقات — فهي تحدد الخصائص الميكانيكية.
• الكسر الحجمي للألياف: اطلب الكسر الحجمي للألياف (عادة 55-70%)؛ المحتوى الأعلى من الألياف يعني قوة أكبر لنفس القطر.
• شهادات المواد: اطلب شهادات دفعات الألياف والراتنج لضمان تكرار الأداء عبر الطلبات.
• تفاوت الأبعاد: أكد تفاوتات القطر الخارجي وسمك الجدار التي يتطلبها تجميعك.
• بيانات الاختبار: للأجزاء الإنشائية، اطلب بيانات اختبار الانفجار أو الالتواء أو الإجهاد بدلاً من القيم النظرية.

سواء كنت تقارن موردي الأنابيب الملفوفة بالألياف بالقرب منك أو تشتري من الولايات المتحدة، أكد وثائق الفحص ومعايير التغليف لدى المورد — الأنبوب المصنوع جيداً الذي يصل تالفاً ليس أفضل من المصنوع بشكل سيئ.

الأسئلة الشائعة

ما الفرق بين الأنبوب الملفوف والأنبوب المسحوب؟

تُصنع الأنابيب الملفوفة بلف الألياف حول مغزل دوّار بزوايا مضبوطة، مما يسمح بضبط مستقل للقوة الحلقية والمحورية — وهو أمر ضروري لتطبيقات الضغط وعزم الدوران. تُصنع الأنابيب المسحوبة بسحب الألياف المستمرة عبر قالب ساخن، وهو أرخص ومستمر للعوارض الطويلة، لكن الألياف تسير على طول المحور فقط، لذا فإن الأنابيب المسحوبة ذات قوة حلقية منخفضة. اختر اللف للضغط أو الالتواء أو الأحمال متعددة الاتجاهات؛ واختر السحب للمقاطع الطويلة المستقيمة المحملة محورياً.

ما مدى قوة الأنبوب الكربوني الملفوف؟

يوفر أنبوب الكربون الملفوف النموذجي بكسر حجمي للألياف 60-65% قوة حلقية ومحورية تتراوح بين 400-600 ميغاباسكال بمعامل 60-90 غيغاباسكال اعتماداً على زاوية اللف. قوة الشد للكربون نفسه في اتجاه الألياف هي 4000-4900 ميغاباسكال، لكن في الأنبوب الملفوف تعتمد الخصائص الفعالة على الطبقات. لتطبيقات الضغط، قوة الانفجار هي الرقم الحاكم وتُعظم بالطبقات الحلقية؛ للانحناء، تعطي الطبقات الحلزونية بزاوية 45° أفضل توازن.

هل يمكن تصنيع الأنابيب الملفوفة بأبعاد مخصصة؟

نعم. اللف مخصص بطبيعته: قطر المغزل يحدد القطر الداخلي، وعدد الطبقات يحدد سمك الجدار، وبرنامج اللف يحدد زوايا الألياف. يغطي الإنتاج النموذجي أقطاراً داخلية من 10 ملم إلى أكثر من متر، وسمك جدار من 1 ملم إلى 25 ملم، وأطوالاً من بضعة سنتيمترات إلى أمتار عديدة. تكلفة الأدوات المخصصة منخفضة مقارنة بالقولبة بالحقن أو الضغط، مما يجعل الأنابيب الملفوفة جذابة للطلبات المخصصة متوسطة الحجم.

الخاتمة

يستحق الأنبوب الملفوف بالألياف مكانه في التطبيقات الصعبة لأن العملية تضع الألياف بالضبط حيث تحدث الأحمال: طبقات حلقية للضغط، وحلزونية للانحناء وعزم الدوران، وقطبية للأطراف المقببة. مع ألياف الكربون أو الزجاج أو الأراميد ونظام الراتنج الصحيح، يتفوق الأنبوب الملفوف على المعدن المخرط في نسبة القوة إلى الوزن ويتفوق على الأنابيب المسحوبة والملفوفة بالصفائح حيث تهم القوة متعددة الاتجاهات. تحقق من نمط اللف والكسر الحجمي للألياف وبيانات الاختبار لدى موردك، وسيقدم الأنبوب أداءه المقنن طوال عمر الجزء.

تورد YongXian أنابيب كربون ملفوفة بأقطار وسمك جدار وأنماط لف مخصصة لأعمدة الإدارة وأذرع المسيّرات والدعامات ومكونات الضغط. تصفح مجموعة أنابيب ألياف الكربون لدينا أو اطلب اقتباساً مع أبعادك المطلوبة وحالة التحميل.
