أنبوب FRP الملفوف: الدليل الكامل

مقدمة

أنبوب FRP الملفوف هو أنبوب مركب يُنتج بلف خصلات مستمرة من ألياف الزجاج حول مغزل فولاذي دوّار ومعالجتها براتنج حراري. تضع عملية اللف الألياف بزوايا مضبوطة، مما يمنح الأنبوب قوة حلقية عالية لمقاومة الضغط الداخلي، ومقاومة ممتازة للتآكل عبر مجموعة واسعة من المواد الكيميائية، ووزناً يبلغ عادة 20-25% فقط من وزن أنبوب الصلب بنفس فئة الضغط. بالنسبة للمهندسين وفرق المشتريات الذين يقيّمون أنابيب FRP الملفوفة لمشاريع المياه أو الصرف الصحي أو الكيماويات أو التحلية، تتركز الأسئلة العملية حول فئة الضغط واختيار الراتنج وطريقة التوصيل وموثوقية المورد الذي يقف خلف عرض السعر.

يشرح هذا الدليل كيفية تصنيع أنبوب FRP الملفوف، وكيف تغير درجات المواد الأداء، وكيف يُقارن بمواد الأنابيب البديلة، وأي مواصفات وعوامل تكلفة تهم عند الطلب.

كيف يُصنع أنبوب FRP الملفوف

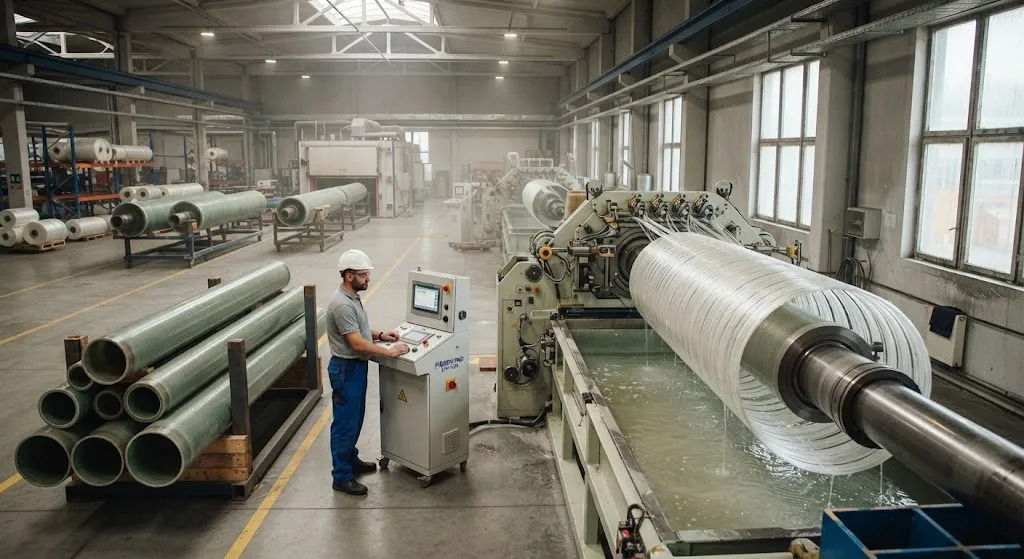

عملية لف الألياف لأنابيب FRP مستمرة ومؤتمتة وقابلة للتكرار. تُسحب خصلات الزجاج من البكرات عبر حوض الراتنج، ثم تُلف على مغزل دوّار بواسطة عربة تتحرك على طول الأنبوب. بعد بناء سمك الجدار الكامل في عدة تمريرات، يُعالج الأنبوب، وتُسحب المغزل، ويُقطع الأنبوب إلى الطول المطلوب بنهايات مشكّلة أو بنهايات جرسية. الخطوات الأربع الرئيسية:

تشريب الراتنج: تمر خصلات E-glass أو H-glass عبر حوض من البوليستر أو فينيل إستر أو الإيبوكسي بمحتوى زجاجي مضبوط يتراوح بين 55-75% بالوزن.
اللف الحلزوني والحلقي: تضع العربة الألياف بزوايا 50-70 درجة للقوة الطولية وتضيف طبقات شبه حلقية بزوايا 80-89 درجة لمقاومة الضغط، وتبني الجدار بتسلسل مبرمج.
المعالجة: يُعالج الأنبوب الملفوف عند 80-160 درجة مئوية، إما في فرن أو بمغازل مسخّنة، حسب نظام الراتنج.
التشطيب: يُخرج الأنبوب من المغزل، ويُقطع إلى الطول المطلوب، ويُجهز بنهايات وصلة أو جرسية أو شفة جاهزة للتوصيل الميداني.

ونظراً لأن الألياف مستمرة وموجّهة حسب التصميم، يتمتع أنبوب FRP الملفوف بصلابة يمكن التنبؤ بها في الاتجاهين الحلقي والمحوري، وهو بالضبط ما تحتاجه خطوط الأنابيب المضغوطة. يمكن لنفس منصة اللف إنتاج أنابيب بقطر من 50 مم إلى أكثر من 3000 مم وبفئات ضغط من التدفق الجاذبي حتى PN25 أو أعلى.

درجات المواد واختيار الراتنج

يحدد نظام الراتنج نطاق مقاومة التآكل وفئة درجة الحرارة لأنبوب FRP الملفوف، بينما يحدد نوع الزجاج الصلابة والقوة. يلخص الجدول أدناه المجموعات الشائعة ونطاقات التشغيل النموذجية لها.

نظام الراتنج	نوع الزجاج	فئة درجة الحرارة النموذجية	الاستخدام النموذجي
بوليستر إيزوفثاليك	E-glass	حتى 60-70 درجة مئوية	إمداد المياه، الصرف الصحي، الصناعة العامة
فينيل إستر	E-glass أو H-glass	حتى 90-100 درجة مئوية	المعالجة الكيميائية، غازات المداخن، الوسائط المسببة للتآكل
إيبوكسي	E-glass أو H-glass	حتى 110-120 درجة مئوية	الخدمة ذات الحرارة العالية، النفط والغاز، مياه الشرب

لخدمة مياه الشرب، تُفضَّل أنظمة الإيبوكسي أو فينيل إستر الغذائية بطبقات بطانة معتمدة لأنها تضمن عدم ملامسة الماء إلا لسطح خامل كيميائياً. لمياه الصرف والأمطار، عادة ما يكفي بوليستر إيزوفثاليك وهو أكثر اقتصادية. للمصانع الكيميائية التي تتعامل مع المذيبات أو الأحماض أو القلويات، تطيل أنظمة فينيل إستر والإيبوكسي عمر الخدمة بشكل كبير، ولهذا يجب كتابة درجة الراتنج — وليس قطر الأنبوب فقط — في المواصفات.

أنبوب FRP الملفوف مقابل الصلب والحديد المطاوع والخرسانة

تُجرى معظم المقارنات بين أنبوب FRP الملفوف والصلب والحديد المطاوع والخرسانة المسلحة لأنها مواد الأنابيب التقليدية للضغط والتدفق الجاذبي. الاختلافات جوهرية ومتسقة.

الخاصية	FRP الملفوف	الصلب / الحديد المطاوع	الخرسانة
الوزن بالنسبة للصلب	20-25%	100%	200-300%
مقاومة التآكل	ممتازة، لا تحتاج بطانة	تتطلب طلاءً وحماية كاثودية	عرضة للهجوم الكيميائي
خشونة السطح الهيدروليكية	0.01-0.03 مم	0.05-0.1 مم	0.3-0.6 مم
أنواع التوصيل	لاصق، جرسي، شفة	لحام، شفة، ميكانيكي	حشوات، ملاط
عمر الخدمة	50+ سنة بالتصميم الصحيح	20-50 سنة مع الصيانة	50-100 سنة
اتجاه تكلفة التركيب	الأدنى في التربة المسببة للتآكل	متوسط إلى مرتفع	مرتفع بسبب الوزن والحفر

الميزتان اللتان تحسمان المشاريع عادة هما مقاومة التآكل وتكلفة التركيب. لا يحتاج أنبوب FRP إلى طلاء خارجي ولا حماية كاثودية ولا معدات رفع ثقيلة في الخندق، لذلك غالباً ما تكون التكلفة الإجمالية للتركيب في التربة المسببة للتآكل أقل بنسبة 20-40% من الصلب رغم ارتفاع سعر المادة لكل متر. كما يقلل السطح الداخلي الأملس من طاقة الضخ: يمكن لأنبوب FRP الملفوف نقل تدفق أكبر بنسبة 20-30% من أنبوب خرساني بنفس القطر الاسمي عند نفس فقدان الضغط.

فئات الضغط وفئات الصلابة

يُحدد أنبوب FRP الملفوف بمعلمتين مستقلتين: فئة الضغط وفئة الصلابة. تحدد فئة الضغط (PN) أقصى ضغط عمل داخلي، حيث تتراوح الفئات الشائعة من PN1 لخطوط الجاذبية إلى PN16 وPN20 وPN25 للشبكات المضغوطة. تحدد فئة الصلابة المقاومة لأحمال التربة الخارجية وأحمال المرور، وتكون القيم القياسية SN2500 وSN5000 وSN10000 بوحدة نيوتن/م². يمكن أن يكون الأنبوب عالي الضغط ومنخفض الصلابة، أو منخفض الضغط وعالي الصلابة، حسب جدول اللف. يجب على المشترين تحديد القيمتين معاً بدلاً من افتراض أن درجة واحدة تغطي التطبيق، ويجب على المورد تأكيد مطابقة الأنبوب للمعيار ذي الصلة، مثل AWWA C950 أو ISO 14692 أو EN 1796، حسب موقع المشروع.

طرق توصيل أنابيب FRP الملفوفة

التوصيل الميداني هو المرحلة التي تنجح أو تفشل فيها معظم مشاريع FRP. الطرق الشائعة:

التوصيل اللاصق بالوصلة: تُلصق وصلة تغطية فوق طرفي الأنبوب بمادة لاصقة إنشائية؛ سريعة وموثوقة وهي الطريقة الأكثر شيوعاً لخطوط المياه والصرف الصحي.
الوصلة الجرسية بالحشية: طرف جرسي مقولب وطرف ذكر محكم بحشية يسمحان بتركيب سريع بالدفع، شائع للصرف الجاذبي ومنخفض الضغط.
التوصيل بالشفة: شفات ملتصقة في المصنع بوصلات مثبتة بمسامير، تُستخدم حيث يتصل الأنبوب بالمضخات أو الصمامات أو الخزانات أو المعدات المعدنية.

مهما كانت الطريقة، يجب أن تطابق الوصلة فئة ضغط الأنبوب، ويجب أن تُنفذ الوصلات اللاصقة بواسطة فرق مدربة مع إعداد سطح مناسب. الوصلة المصنوعة جيداً على أنبوب FRP الملفوف قوية مثل جسم الأنبوب نفسه، ولهذا فإن القائمين بالتركيب ذوي الخبرة الموثقة يستحقون أكثر من معدل أجور أدنى قليلاً.

عوامل التكلفة وما يمكن توقعه

يحدد سعر أنبوب FRP الملفوف بالقطر وفئة الضغط ونظام الراتنج والصلابة. عادة ما يضيف الترقية من البوليستر إلى فينيل إستر أو الإيبوكسي 20-40% إلى تكلفة الأنبوب، وتضيف فئات الضغط الأعلى سمك الجدار ومحتوى الزجاج. بالنسبة للمشترين الذين يقارنون موردي أنابيب FRP الملفوفة، فإن سعر الوحدة المعلن ليس سوى جزء من الصورة: فالشحن للأطوال الطويلة ومواد التوصيل وأجور التركيب وشروط الضمان كلها جزء من المقارنة. عادة ما تكون كميات الطلب الأدنى متواضعة لأن قالب المغزل يُجهز لكل قطر، وتقتبس معظم الشركات المصنعة الراسخة دفعات إنتاج قصيرة دون رسوم إعداد مفرطة.

الأسئلة الشائعة

كم تدوم أنابيب FRP الملفوفة؟

مع التصميم الصحيح واختيار الراتنج والتركيب، تُقدَّر مدة خدمة أنبوب FRP الملفوف عادة بـ 50 عاماً أو أكثر. تأتي مقاومة التآكل من مصفوفة الراتنج والبطانة المدمجة، لذلك يعتمد عمر الخدمة على مطابقة نظام الراتنج للوسيط المنقول أكثر من اعتماده على جدار الأنبوب نفسه. المشاريع التي تستخدم أنظمة فينيل إستر أو إيبوكسي في الخدمات الكيميائية العدوانية تتجاوز بانتظام 30 عاماً من الاستخدام الموثق.

هل أنبوب FRP الملفوف مناسب لمياه الشرب؟

نعم. أنبوب FRP الملفوف مع بطانة غذائية مناسبة معتمد لخدمة مياه الشرب ويُستخدم على نطاق واسع في شبكات المياه البلدية. تضمن البطانة عدم ملامسة الماء إلا لسطح راتنجي خامل، ويلبي الأنبوب معايير مثل EN 1796 وNSF/ANSI 61 لملامسة مياه الشرب. عند الطلب لخدمة الشرب، حدد متطلب البطانة صراحةً حتى تشهد الشركة المصنعة على النظام الصحيح.

هل يمكن تركيب أنبوب FRP الملفوف فوق الأرض؟

نعم. يمكن تركيب أنبوب FRP الملفوف فوق الأرض طالما صُمم للأحمال — فأنظمة الراتنج المقاومة للأشعة فوق البنفسجية أو الطلاءات الواقية تتعامل مع التعرض لأشعة الشمس، ويجب دعم الأنبوب على مسافات مناسبة لمنع الترهل. خطوط FRP فوق الأرض شائعة في المصانع الكيميائية ومرافق معالجة المياه والمرافق الصناعية، حيث تتجنب مقاومتها للتآكل عبء صيانة الصلب المطلي.

الخاتمة

يجمع أنبوب FRP الملفوف بين مقاومة التآكل والوزن الخفيف والأداء المضغوط الذي يمكن التنبؤ به بطريقة تجعله الخيار الأكثر اقتصادية للعديد من تطبيقات المياه والصرف الصحي والكيماويات. حدد فئة الضغط وفئة الصلابة بشكل منفصل، وطابق نظام الراتنج مع الوسيط المنقول، وأكد طريقة التوصيل والمعايير قبل الطلب. سيقتبس المورد المناسب حسب ظروف التشغيل لديك بدلاً من درجة أنابيب عامة.

تصنّع YongXian أنابيب وأنابيب مركبة ملفوفة بأقطار مخصصة وشهادات مواد ووثائق تصدير. تصفح مجموعة الأنابيب المركبة لدينا أو اطلب اقتباساً مع قطرك وفئة الضغط وتفاصيل الوسيط.
